Реле новой энергии серии FH20: высоконадежное коммутационное решение для новых источников энергии и зарядных устройств

Основные преимущества: безопасный, эффективный и термостойкий.

Адекватный зазор между контактами для соответствия стандартам фотоэлектрической безопасности

Зазор между контактами после размыкания реле напрямую влияет на безопасность изоляции. Серия FH20 имеет контактный зазор ≥2,0 мм, что полностью соответствует стандарту IEC 62109-2-2011 «Требования безопасности к силовым преобразователям для использования в фотоэлектрических энергосистемах». Для фотоэлектрических инверторов этот стандарт является обязательным. Зазор 2,0 мм обеспечивает эффективное прерывание дуги даже в условиях перенапряжения, защищая последующие цепи и безопасность оператора.

Снижение напряжения удержания после запуска для значительного снижения энергопотребления системы

FH20 использует рабочую стратегию, которая снижает напряжение катушки после первоначального выбора.вверх. После замыкания реле для поддержания состояния контакта требуется только более низкое напряжение катушки, что существенно снижает энергопотребление катушки по сравнению с постоянным полным напряжением.привод по напряжению. Например, у модели на 12 В удерживающая мощность намного ниже, чем 1400 мВт, необходимые для срабатывания. Эта функция особенно полезна для зарядных устройств и инверторов, которым требуется длительный режим ожидания или непрерывная работа, поскольку она эффективно снижает повышение температуры системы и потери энергии.

Система изоляции UL класса F для устойчивости к более высоким температурам

Степень термостойкости системы изоляции определяет срок службы реле в условиях высоких температур. В серии FH20 используется признанная UL система изоляции класса F, обеспечивающая максимальную горячую защиту катушки.точечная температура 155 °C — на 25 °C выше, чем у обычного класса B (130 °C). Это означает, что при температуре окружающей среды 85 °C реле по-прежнему имеет достаточный тепловой запас, что делает его особенно подходящим для оборудования, установленного в закрытых, плохо вентилируемых или наружных помещениях с высокой температурой.

Экологически чистые материалы, соответствуют RoHS

От контактов до корпуса, в изделии используются материалы, соответствующие требованиям RoHS, не содержащие свинца, ртути, шестивалентного хрома и других опасных веществ, обеспечивающие барьерную защиту.свободный экспорт в регионы со строгими экологическими нормами, такие как ЕС.

Нагрузочная способность и электрические параметры

В серии FH20 используется схема контактов 1 А (однополюсная, одноходовая, нормально разомкнутая) с контактным материалом AgSnO₂ (оксид серебра и олова). Этот материал обладает превосходной стойкостью к сварке и дуговой эрозии, что делает его особенно подходящим для частого переключения сильноточных резистивных нагрузок.

Основные электрические параметры приведены в таблице ниже:

Низкое контактное сопротивление обеспечивает минимальные потери проводимости, а высокая диэлектрическая прочность обеспечивает достаточный запас прочности для изоляции высокого и низкого напряжения. Время срабатывания и восстановления соответствует требованиям к скорости срабатывания большинства приложений промышленного управления и силовой электроники.

Характеристики катушки и руководство по выбору

FH20 предлагает несколько стандартных напряжений катушки от 5 В до 24 В, все с номинальной мощностью 1400 мВт. Ключевые электрические параметры часто используемых моделей приведены ниже для быстрого соответствия управляющему напряжению вашей системы:

Совет по выбору : Рабочее напряжение является минимальным, необходимым для надежного срабатывания; напряжение привода должно быть рассчитано на то, чтобы не опускаться ниже этого значения. Напряжение отпускания определяет чувствительность к падению.выключается при выключении питания. Если сверхнизкое энергопотребление имеет решающее значение, можно выбрать более высокое напряжение катушки (например, 24 В), поскольку ее рабочий ток ниже, а в сочетании с функцией удержания после запуска общее энергопотребление может быть дополнительно снижено.

Механическая прочность и адаптация к окружающей среде

Новое энергетическое оборудование часто сталкивается с вибрацией, ударами и резкими перепадами температур. Серия FH20 отличается превосходными механическими характеристиками:

Ударопрочность : Функциональный удар до 196 м/с² (20 г), разрушительный удар до 980 м/с² (100 г), достаточен для выдерживания случайных ударов во время транспортировки и установки.

Устойчивость к вибрации : 10–55 Гц с амплитудой 1,5 мм, что обеспечивает стабильную работу вблизи источников вибрации, таких как вентиляторы и компрессоры.

Диапазон рабочих температур : -40 °C ~ 85 °C, что соответствует наружным условиям в большинстве регионов Китая; допуск по влажности от 5 % до 85 % для влажных помещений.

С точки зрения долговечности механический ресурс составляет 2×10⁴ операций, а электрический срок службы (резистивная нагрузка, 32 А, 250 В переменного тока, ВКЛ/ВЫКЛ = 1 с/9 с) достигает 3×10⁴ операций, что соответствует нескольким годам нормального использования в зарядных устройствах, инверторах и аналогичном оборудовании.

Стили корпусов и выбор условий окружающей среды

FH20 доступен в двух типах внутренней защиты, что позволяет вам выбирать в зависимости от чистоты фактической рабочей среды:

Тип с защитой от флюса : Подходит для чистых помещений, не содержащих агрессивных газов (H₂S, SO₂, NO₂ и т. д.) и проводящей пыли. Этот тип предотвращает попадание флюса во время пайки и обеспечивает экономическую выгоду.

Пластиковый герметичный тип : Рекомендуется для загрязненных сред, которые могут содержать агрессивные газы или пыль, например на промышленных площадках или в уличных шкафах. Герметичная конструкция более эффективно изолирует внешние загрязнения, обеспечивая долгий срок службы.термин низкое контактное сопротивление.

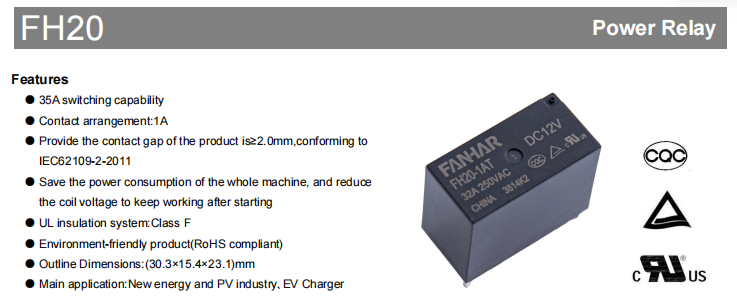

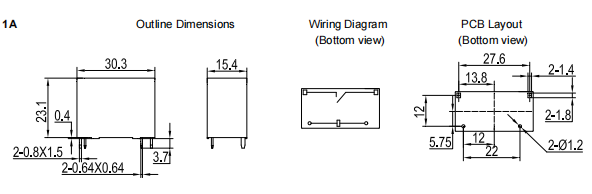

Оба типа имеют одинаковые внешние размеры: 30,3 мм (Д) × 15,4 мм (Ш) × 23,1 мм (В). Они предназначены для стандартного монтажа на печатную плату и весят примерно 20,7 г. Допуски разводки печатных плат должны контролироваться в пределах ±0,1 мм; допуски на размеры контура указаны в подробных примечаниях в техническом описании.

Международные одобрения с первого взгляда

Серия FH20 получила необходимые сертификаты безопасности для основных мировых рынков, что облегчает экспорт вашей конечной продукции:

Во всех трех сертификатах используются контакты AgSnO₂ и они охватывают как непрерывный ток 32 А, так и максимальный ток 35 А при температурном классе 85 °C, что обеспечивает соответствие требованиям в экстремальных условиях эксплуатации.
