FH20T 43A Новое энергетическое реле: коммутация при высоких нагрузках и защитная изоляция для фотоэлектрических систем и зарядных станций

В то время, когда новые источники энергии, системы хранения энергии и зарядные станции для электромобилей быстро получают широкое распространение, новые энергетические реле, как ключевые коммутационные компоненты в цепях, напрямую влияют на стабильную работу всего оборудования благодаря своей токопроводящей способности, уровню безопасной изоляции и долгосрочной надежности. FH20T — это мощное реле на печатной плате, предназначенное для этих нужд. Он обеспечивает коммутационную способность 43 А, 1 контакт формы A, вариант с зазором между контактами 2,0 мм и функцию энергосберегающего удержания катушки, что делает его идеальным выбором для фотоэлектрических инверторов, зарядных батарей и других приложений.

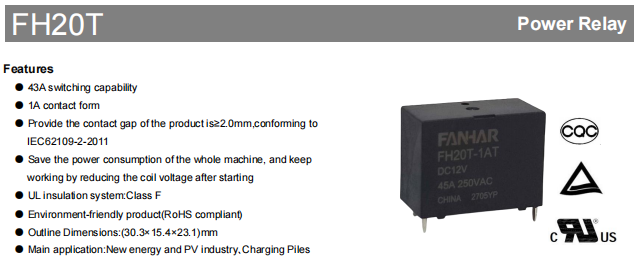

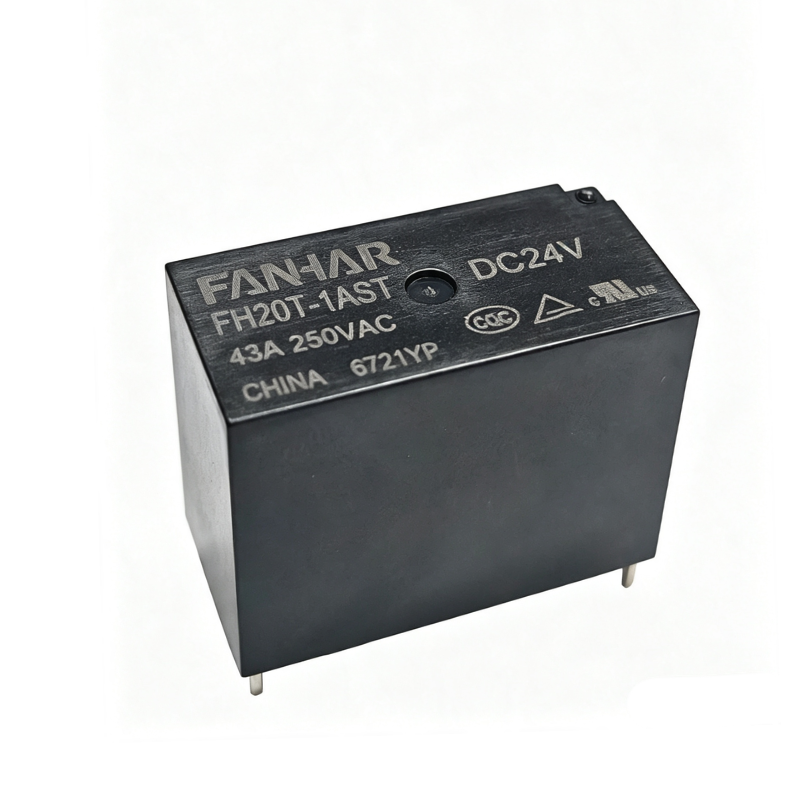

FH20T 43А Новое энергетическое реле FANHAR FH20T — это реле для печатной платы с коммутационной способностью 43 А, 1 контактом формы A и дополнительным зазором между контактами 2,0 мм. Он соответствует стандарту IEC62109-2:2011 и подходит для новых энергетических, фотоэлектрических, зарядных устройств и других приложений. Он поддерживает снижение напряжения катушки после запуска для поддержания работы и экономии общего энергопотребления. Он оснащен системой изоляции класса F UL и соответствует требованиям RoHS. Посмотреть продукт →

Основные преимущества: безопасный, эффективный, устойчивый к высоким температурам.

Достаточный зазор между контактами, соответствующий стандартам фотоэлектрической безопасности

Зазор после размыкания внутренних контактов реле напрямую влияет на безопасность изоляции. FH20T предлагает два варианта контактного зазора: стандартный тип Nil — 1,8 мм и тип BG — 2,0 мм. Если зазор между контактами продукта составляет ≥2,0 мм, он соответствует стандарту IEC62109-2:2011 «Требования безопасности к силовым преобразователям для фотоэлектрических энергетических систем». Для высоковольтных приложений, таких как фотоэлектрические инверторы и зарядные батареи, выбор версии BG может лучше соответствовать требованиям безопасности по изоляции.

Снижение напряжения после запуска для удержания, значительное снижение общего энергопотребления

FH20T поддерживает рабочую стратегию снижения напряжения катушки после запуска для поддержания работы. После срабатывания реле необходимо поддерживать только более низкое напряжение катушки, чтобы контакты оставались замкнутыми. По сравнению с непрерывным питанием при полном напряжении это может эффективно снизить энергопотребление катушки. Рекомендации по удерживающему напряжению, приведенные в таблице данных:

• Температура окружающей среды 23°C: удерживающее напряжение 40–70 % Un
• Температура окружающей среды 85°C: удерживающее напряжение 40–55 % Un

Эта функция помогает снизить повышение температуры системы и потери мощности, что делает ее подходящей для зарядки аккумуляторов, инверторов и другого оборудования, требующего длительного режима ожидания или непрерывной работы.

Система изоляции UL класса F, адаптируемая к высокотемпературным средам

В FH20T используется система изоляции класса F UL, которая помогает поддерживать надежность изоляции в условиях высоких температур. Диапазон рабочих температур окружающей среды составляет от -40°C до 85°C, что позволяет адаптироваться к широкому диапазону температур новых сценариев управления энергетикой и промышленностью.

Экологически чистые материалы, соответствуют RoHS

Продукт соответствует экологическим требованиям RoHS и не содержит вредных веществ, таких как свинец, ртуть и шестивалентный хром. Он может удовлетворить требования регионов со строгими экологическими нормами, таких как Европейский Союз, к экспорту.

Грузоподъемность и электрические параметры

В контактной системе FH20T используется материал AgSnO₂, сочетающий стойкость к сварке и дуговой эрозии. Начальное сопротивление контакта контролируется на уровне ≤100 мОм (при условиях испытаний 6 В постоянного тока, 1 А), что обеспечивает низкие потери проводимости. Что касается характеристик изоляции, начальное сопротивление изоляции достигает 1000 МОм (500 В постоянного тока), электрическая прочность между открытыми контактами составляет 2500 В переменного тока/1 мин, а электрическая прочность между катушкой и контактами составляет 4500 В переменного тока/1 мин, что обеспечивает достаточный запас прочности для изоляции высокого и низкого напряжения. Время срабатывания составляет ≤20 мс, а время отпускания – ≤10 мс, что соответствует требованиям к скорости срабатывания большинства приложений промышленного управления и силовой электроники.

Основная нагрузка и электрические параметры

Характеристики катушек и энергосбережение

FH20T обеспечивает три стандартных напряжения катушки: 5 В постоянного тока, 12 В постоянного тока и 24 В постоянного тока, номинальная мощность каждого из которых составляет 3800 мВт. Разные напряжения катушек соответствуют разным рабочим напряжениям, напряжениям отпускания, номинальным токам и сопротивлениям катушек, что позволяет пользователям быстро адаптироваться к управляющему напряжению системы. Рабочее напряжение — это минимальное напряжение, необходимое для надежного срабатывания реле, и конструкция должна обеспечивать, чтобы напряжение привода не было ниже этого значения; напряжение отпускания определяет чувствительность сброса при выключении питания.

Характеристики катушки

Механическая прочность и адаптация к окружающей среде

Новое энергетическое оборудование часто сталкивается с вибрацией, ударами и резкими перепадами температур. FH20T демонстрирует хорошие механические характеристики: функциональная ударопрочность может достигать 196 м/с² (20 г), а разрушающая ударопрочность достигает 980 м/с² (100 г), что достаточно для того, чтобы выдержать случайные столкновения во время транспортировки и установки. Вибростойкость составляет 10–55 Гц с амплитудой 1,5 мм, что обеспечивает стабильную работу вблизи источников вибрации, таких как вентиляторы и компрессоры. Диапазон рабочих температур составляет от -40°C до 85°C, а допуск по влажности составляет 5–85 %, что позволяет адаптироваться к влажной среде.

С точки зрения срока службы механический срок службы составляет 2×10⁵ операций, а электрический срок службы — 2×10⁴ операций при токе 43 А, 250 В переменного тока, коэффициенте включения/выключения 1 с/9 с и условиях комнатной температуры. Приведенные выше данные о сроке службы являются справочными значениями в условиях испытаний, указанных в таблице данных. Фактический срок службы будет зависеть от типа нагрузки, частоты переключения, температуры окружающей среды и других факторов. Для такого оборудования, как зарядные батареи и инверторы, этот срок службы может соответствовать нескольким годам нормального цикла использования.

Конструкция и выбор на основе условий эксплуатации

FH20T обеспечивает два метода защиты внутренней конструкции, которые можно выбрать в зависимости от чистоты фактической рабочей среды:

• Защита от флюса: подходит для чистых сред, не содержащих агрессивных газов, таких как H₂S, SO₂, NO₂, и проводящей пыли. Этот тип может предотвратить проникновение флюса во время пайки и имеет экономическое преимущество.
• Пластиковый уплотнитель: рекомендуется для загрязненных сред, таких как промышленные площадки и уличные шкафы, где могут содержаться агрессивные газы или пыль. Конструкция с пластиковым уплотнением может более эффективно изолировать внешние загрязнители и обеспечивать низкое контактное сопротивление в течение длительного времени.

Обе конструкции имеют одинаковые габаритные размеры: 30,3 мм (Д) × 15,4 мм (Ш) × 23,1 мм (В). Они используют стандартный монтаж контактов печатной платы. Допуск на разводку печатной платы рекомендуется контролировать в пределах ±0,1 мм. Допуски на контурные размеры см. в подробных аннотациях в техническом описании.

Типичные применения

FH20T в основном предназначен для новой энергетики, фотоэлектрической промышленности и зарядных станций. В этих приложениях оно используется в качестве силового реле, монтируемого на печатной плате, для переключения нагрузки и управления мощностью, где требуется коммутационная способность 43 А, высокие характеристики изоляции и компактность.

Фотоэлектрические инверторы и фотоэлектрические системы

FH20T может использоваться в фотоэлектрических инверторах и фотоэлектрических системах для переключения нагрузки, управления вспомогательной мощностью и управления выходной мощностью. Если конструкция должна соответствовать стандарту IEC62109-2:2011, можно выбрать версию BG с контактным зазором 2,0 мм.

Зарядка свай

В зарядных установках FH20T можно использовать для внутреннего переключения мощности, управления выходной мощностью и управления вспомогательной нагрузкой. Коммутационная способность до 43 А и монтаж на печатной плате делают его подходящим для компактных конструкций зарядного оборудования.

Новое энергетическое оборудование

Для другого нового энергетического оборудования FH20T обеспечивает коммутационное решение для управления мощностью и переключения нагрузки. Если реле используется для непрерывной передачи тока, снижение номинальных характеристик следует оценивать с учетом температуры окружающей среды, медной фольги печатной платы и повышения температуры клемм.

Часто задаваемые вопросы

Заключение

Новое энергетическое реле FH20T имеет коммутационную способность 43 А, безопасный зазор версии BG ≥2,0 мм, соответствие IEC62109-2: 2011, систему изоляции UL класса F и функцию удержания напряжения катушки в качестве своей основной конкурентоспособности. Он не только отвечает строгим требованиям безопасности к изоляции фотоэлектрических инверторов, но также адаптируется к обеспечению высокого тока и длительного срока службы в зарядных устройствах для электромобилей. Компактная конструкция печатной платы и гибкая адаптация к окружающей среде делают его надежным коммутационным компонентом в новых энергетических продуктах.

Для получения дополнительных моделей напряжения катушки или услуг по индивидуальной настройке свяжитесь с нашей службой технической поддержки. Технические характеристики могут быть изменены без предварительного уведомления. Пожалуйста, обратитесь к последней официальной таблице данных.
