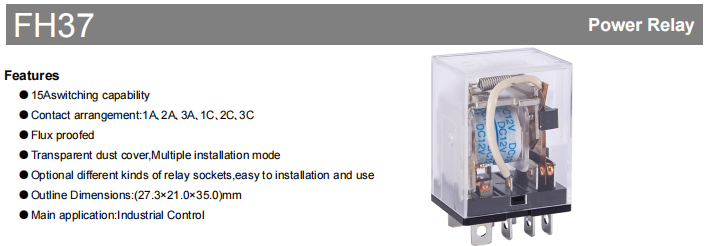

Промышленное реле FH37

Реле FH37 представляет собой высоконадежный компонент управления, созданный в первую очередь для тяжелых промышленных ситуаций. Он сочетает в себе высокую коммутационную способность до 15 А, гибкую конфигурацию контактов, прочную механическую конструкцию и удобные особенности установки. Изделие имеет флюсоустойчивую конструкцию, поставляется с прозрачной пылезащитной крышкой, поддерживает несколько режимов установки и совместимо с различными гнездами реле. Компания стремится предоставить надежное, долговечное и легко обслуживаемое решение по управлению нагрузкой для систем промышленной автоматизации. В этой спецификации представлен подробный обзор технических характеристик и параметров производительности, которые помогут вам сделать выбор и применить.

Основные характеристики продукта

main strength of the FH37 relay lies in its outstanding electrical and mechanical performance. It has a switching capability of up to 15A, accommodating loads of 250VAC and 30VDC, with a maximum switching capacity of 3750VA (450W). The relay contacts consist of AgSnO₂ (Silver Tin Oxide), providing conductivity and extended durability.

design emphasises convenience and reliability for industrial applications. The flux-proof design safeguards internal components from contamination during soldering, while the transparent dust cover facilitates straightforward visual assessment of the relay condition. With compact dimensions of 27.3 × 21.0 × 35.0 mm and a PCB insertion mounting style, it is suitable for high-density layouts. Its modular design further simplifies installation and maintenance.

Подробные технические характеристики

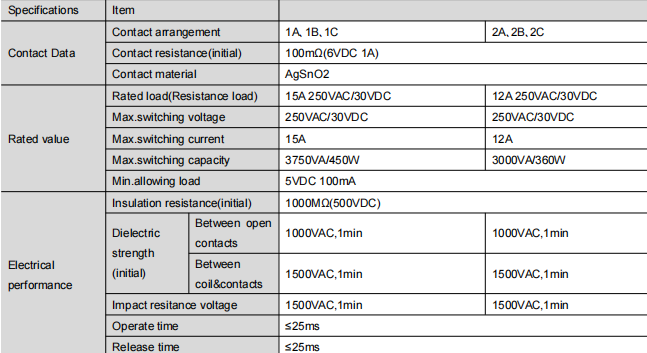

Электрические характеристики

Конфигурации контактов: доступны в таких формах, как 1A, 1B, 1C и т. д.

Начальное сопротивление контакта: ≤ 100 мОм (измерено при 6 В постоянного тока, 1 А).

Номинальная нагрузка: 15 А при 250 В переменного тока или 30 В постоянного тока (резистивная нагрузка).

Максимальное коммутируемое напряжение: 250 В переменного тока / 30 В постоянного тока.

Максимальный ток переключения: 15А.

Сопротивление изоляции: ≥ 1000 МОм (при 500 В постоянного тока).

Диэлектрическая прочность:

Между разомкнутыми контактами: 1000 В переменного тока в течение 1 минуты.

Между катушкой и контактами: 1500 В переменного тока в течение 1 минуты.

Скорость переключения: время срабатывания ≤ 25 мс, время отпускания ≤ 25 мс.

Электрический срок службы: 100 000 операций при номинальной резистивной нагрузке (15 А, 250 В переменного тока/30 В постоянного тока) с циклом ВКЛ/ВЫКЛ длительностью 1 с/9 с при комнатной температуре.

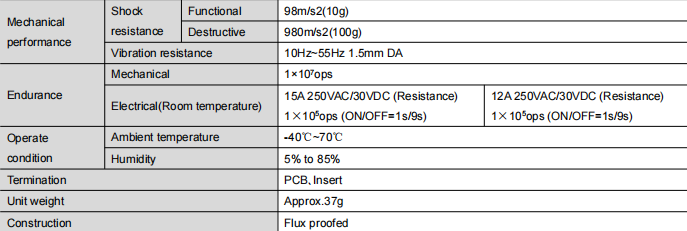

Механические и экологические характеристики

Механический срок службы: до 10 000 000 операций.

Ударопрочность:

Функционал: 98 м/с² (10 г).

Разрушительная сила: 980 м/с² (100 г).

Вибростойкость: 10–55 Гц, DA 1,5 мм.

Рабочая температура: от -40 ℃ до 70 ℃.

Рабочая влажность: от 5% до 85% относительной влажности (без конденсации).

Физические характеристики

Тип клеммы: стиль вставки печатной платы.

Вес: прибл. 37 грамм.

Конструкция: Герметичная конструкция, защищенная от флюса.

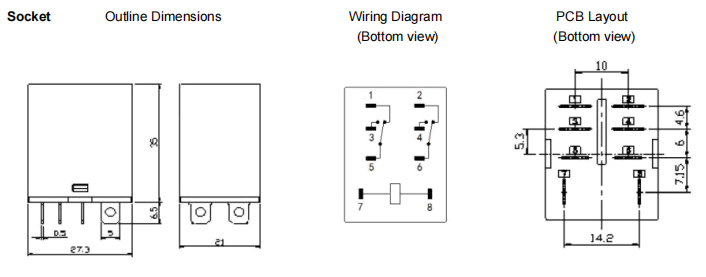

Информация об установке и размерах

Подробные положения монтажных отверстий и размеры компоновки указаны на чертежах изделия (справочный индекс: [38, 113, 925, 346]).

Примечания по допускам:

Допуски на контурные размеры:

≤ 1 мм: ±0,2 мм

1 мм и <5 мм: ±0,3 мм

≥5 мм: ±0,5 мм

Допуски на компоновку печатной платы (если не указано): ±0,1 мм.

Резюме

FH37 series relay stands as a reliable foundation for промышленный контроль приложений благодаря высокой коммутационной способности, исключительной механической и электрической долговечности, высокой устойчивости к воздействию окружающей среды и конструкции установки, ориентированной на пользователя. Оно не только отвечает строгим требованиям надежной работы в жестких условиях, но также повышает удобство обслуживания системы благодаря своей прозрачной и модульной архитектуре. Выбирая FH37, вы получаете фундаментальную деталь вашей системы управления, которая прослужит долго и будет стабильной.
