Промышленное реле FH48

Оборудование автоматизации, бытовая техника и промышленные системы управления полагаются на реле, поскольку они надежны и компактны. Именно для этой цели и предназначено реле серии FH48. Он объединяет высокую коммутационную способность. Он также имеет ультратонкий дизайн. Он обладает изоляционными характеристиками. Имеет обширные сертификаты. Это дает инженерам прочное и компактное решение.

Основные преимущества

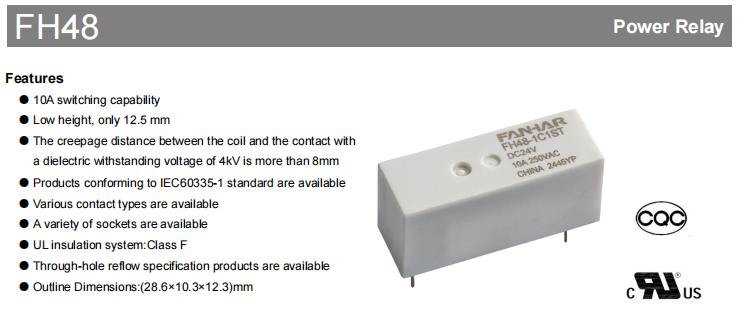

Суть серии FH48 заключается в ее точном инженерном балансе. Несмотря на свои компактные размеры 28,6х10,3х12,3мм, он способен коммутировать нагрузку до 10А. Его сверхмалая высота, всего 12,5 мм, особенно примечательна, поскольку она освобождает ценное пространство для все более тонких электронных устройств и печатных плат с высокой плотностью размещения печатных плат. В изделии используется устойчивая к флюсу конструкция или полностью герметичная конструкция из пластика, которая эффективно отталкивает пыль, влагу и вредные газы (такие как H₂S и SO₂), тем самым обеспечивая стабильную работу в широком температурном диапазоне от -40 ℃ до 85 ℃ и выдерживая различных средах: от чистых помещений до промышленных предприятий.

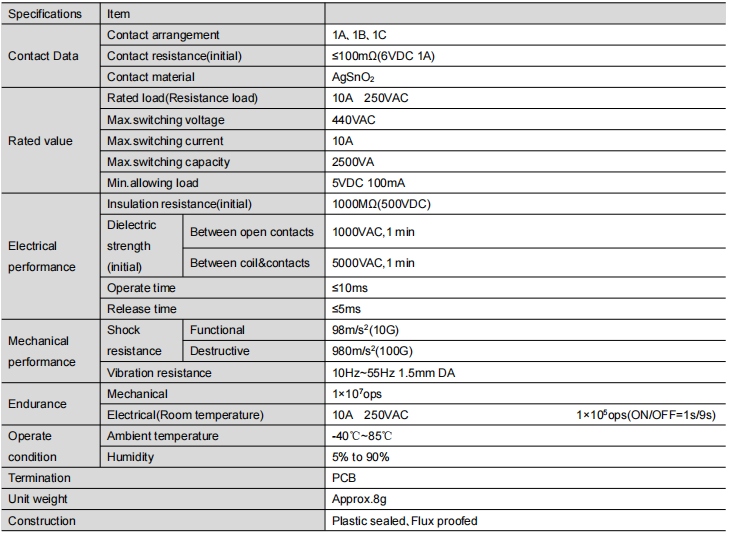

Ключевые технические параметры и производительность

Эта серия реле предлагает выдающиеся характеристики и надежность:

Электрические характеристики : В контактном материале используется оксид серебра и олова (AgSnO₂), обеспечивающий высокую стойкость к дуговой эрозии. Начальное контактное сопротивление составляет менее 100 мОм, что обеспечивает низкое энергопотребление и длительный срок службы. Сопротивление изоляции достигает 1000 МОм, а диэлектрическая прочность между катушкой и контактами составляет 5000 В переменного тока, что обеспечивает надежный барьер безопасности.

Механические свойства и долговечность : Быстрое время срабатывания и отпускания (<10 мс/<5 мс) обеспечивает быстрый отклик. Механическая износостойкость – до 10 миллионов операций. При номинальной нагрузке 10 А, 250 В переменного тока электрический ресурс также достигает 10 миллионов операций, что обеспечивает долгосрочную стабильную работу.

Гибкий привод : Обеспечивает широкий спектр вариантов напряжения катушки от 5 В до 60 В постоянного тока с потребляемой мощностью от 250 мВт до 300 мВт, что обеспечивает плавную интеграцию с различными цепями управления.

Руководство по гибкой настройке и выбору

Серия FH48 обеспечивает очень гибкие конфигурации для удовлетворения различных потребностей в проектировании схем:

Контактная форма : Предлагает три основные конфигурации: 1A (нормально разомкнутый), 1B (нормально закрытый) и 1C (перекидной).

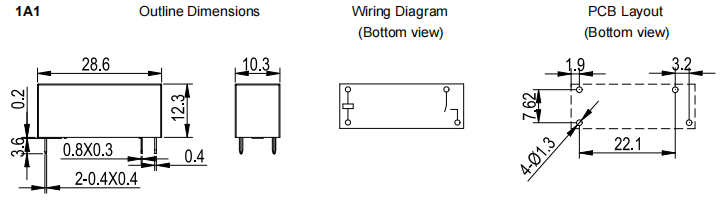

Тип монтажа : поддерживаются многие конфигурации выводов печатной платы (тип 1, 2, 3), а также подробные размерные схемы и рекомендации по подключению в дополнение к ним.

Уровень защиты :Выбор между стандартным флюсостойким типом и версией с полным пластиковым уплотнением зависит от условий эксплуатации.

Код заказа «FH48-1A1ST-XXXDC12V» четко указывает тип, форму контакта, способ монтажа, конструкцию, материал контактов и напряжение катушки, что облегчает точный выбор.

Сертификаты и соответствие требованиям безопасности

Продукт получил несколько основных международных сертификатов безопасности, в том числе:

UL/cUL (номер файла E475405)

TÜV (номер файла R 50610371)

CQC (номер файла CQC23002412542)

Эти сертификаты охватывают различные номинальные напряжения и условия нагрузки, демонстрируя, что реле FH48 соответствует строгим международным стандартам безопасности и подходит для использования на мировых рынках, особенно в таких секторах, как бытовая техника (IEC60335-1) и промышленное управление.

Области применения

Благодаря надежной работе и компактной конструкции реле серии FH48 широко используется в:

Бытовая техника : Основное управление или включение питания в кондиционерах, стиральных машинах, посудомоечных машинах и т. д.

Промышленный контроль : Модули вывода для программируемых логических контроллеров, контроллеров двигателей и контрольно-измерительных приборов.

Энергетическое оборудование : Системы ИБП, модули распределения электроэнергии, интеллектуальные счетчики.

Инфраструктура связи: оборудование базовых станций, управление сетевым энергопотреблением.

Новые энергетические транспортные средства : Дополнительные схемы управления аккумулятором, регулирования зарядки и т. д.

Заключение

Благодаря своим электрическим характеристикам, прочной механической конструкции, гибким возможностям конструкции и комплексным сертификатам безопасности реле серии FH48 стало идеальным выбором для приложений, требующих высокой надежности и компактной конструкции. Это не просто компонент, а важный помощник, гарантирующий надежную и безопасную работу вашего оборудования.
