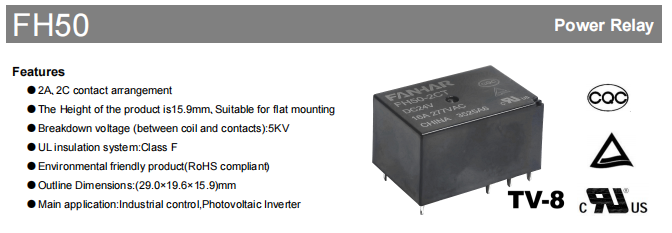

Промышленное реле FH50

В нынешней быстро меняющейся сфере промышленной автоматизации и возобновляемых источников энергии требования к фундаментальным компонентам системы — реле — вышли за рамки основной роли «схем активации и деактивации». Теперь они должны выдерживать более суровые условия окружающей среды, выдерживать более высокие нагрузки, обеспечивать длительный срок службы и соответствовать строгим глобальным экологическим нормам. Сегодня мы представляем углубленный анализ реле высокой мощности FH50, высокопроизводительного устройства на 16 А, специально разработанного для требовательных приложений, таких как промышленное управление и фотоэлектрические инверторы.

Основные преимущества

FH50 представляет собой больше, чем просто реле; это твердая приверженность стабильности системы. Его основные сильные стороны проявляются в следующих аспектах:

Конструкция высокой плотности, гибкая установка

Благодаря компактным размерам всего 29,0 мм (Д) x 19,6 мм (Ш) x 15,9 мм (В), небольшая занимаемая площадь делает его исключительно подходящим для плоского монтажа. Это эффективно экономит ценное пространство на печатной плате и идеально соответствует современной тенденции к миниатюризации и проектированию высокой плотности промышленного оборудования. Его легкая конструкция (около 16,5 г) также облегчает автоматизированную сборку и производство.

Электрическая изоляция и безопасность

Сверхвысокое выдерживаемое напряжение: диэлектрическая прочность между катушкой и контактами достигает невероятных 5000 В переменного тока. Это обеспечивает надежную электрическую изоляцию системы, тем самым защищая низковольтную схему управления от ошибок на стороне высокого напряжения — жизненно важную характеристику в высоковольтных устройствах, таких как фотоэлектрические инверторы.

Номинал изоляции: Начальное сопротивление изоляции достигает 1000 МОм (при 500 В постоянного тока), что обеспечивает незначительный ток утечки.

Система изоляции класса F UL: это указывает на то, что изоляционные материалы могут выдерживать температуру до 155°C, обеспечивая значительный запас прочности и повышенную надежность.

Мощные возможности обработки грузов

Номинальная нагрузка 16 А: он легко справляется с резистивной нагрузкой 16 А при напряжении 277 В переменного тока с максимальной коммутируемой мощностью до 4432 ВА. Этого достаточно для работы различного промышленного оборудования, двигателей, нагревателей и других устройств.

Высококачественные контакты: используется экологически чистый контактный материал AgSnO2 (оксид серебра и олова). По сравнению с традиционным AgCdO, AgSnO2 обеспечивает стойкость к сварке и дуговой эрозии, что приводит к исключительным характеристикам в сильноточных приложениях с высокими пусковыми нагрузками и значительно увеличивает срок службы электрического оборудования.

Способность к минимальной нагрузке: поддерживает минимальные нагрузки до 5 В постоянного тока, 100 мА, что позволяет использовать его в некоторых сценариях переключения сигналов, тем самым повышая его универсальность.

Быстрый отклик и высокая надежность

Быстрая работа: время срабатывания ≤10 мс, время отпускания ≤5 мс, что соответствует требованиям быстрого реагирования в промышленных системах управления.

Широкая адаптация к окружающей среде: диапазон рабочих температур составляет от -40°C до 85°C, а влажность – от 5% до 85%. Он надежно работает как в сильный мороз, так и в сильную жару.

Отличные механические характеристики: демонстрирует ударопрочность 10 г (рабочая) и 100 г (катастрофическая), а также устойчивость к вибрации от 10 Гц до 55 Гц, 1,5 мм DA. Это гарантирует надежную работу в промышленных условиях, подверженных механическим вибрациям и ударам.

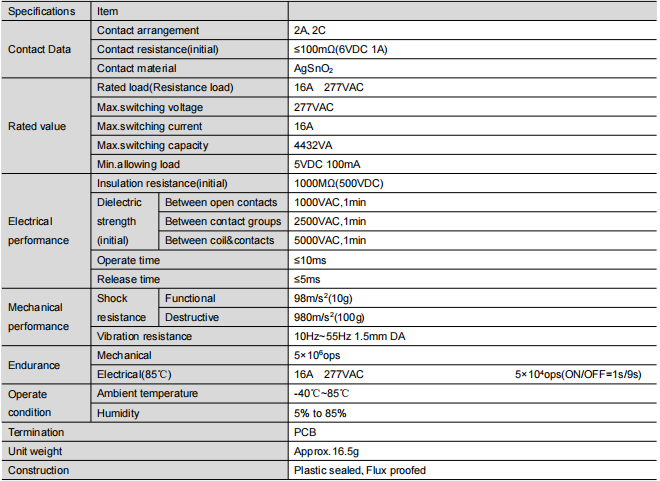

Углубленный анализ технических параметров (необходим для выбора)

Чтобы помочь вам сделать более точный выбор, мы даем более глубокую интерпретацию основных технических параметров:

Типичные области применения: за пределами фотоэлектрических систем и промышленного управления

Хотя его основными областями применения являются промышленное управление и фотоэлектрические инверторы, благодаря своим характеристикам FH50 также широко используется в:

Фотоэлектрические инверторы: для цепей переключения и защиты как на стороне постоянного, так и на стороне переменного тока. Характеристики высокого выдерживаемого напряжения идеально подходят для высоковольтной среды фотоэлектрических систем.

Промышленные панели управления: функционируют как посредники между ПЛК, таймерами, регуляторами температуры и внешними нагрузками, включая двигатели, электромагнитные клапаны и нагреватели.

Умный дом/автоматизация зданий: используется для регулирования мощного освещения, систем отопления, вентиляции и кондиционирования, управления насосами и т. д.

Зарядное оборудование для электромобилей: в зарядных блоках переменного тока действует как ключевой компонент для управления пилотом и переключения главной цепи.

Управление питанием: для переключения мощности и управления выходной мощностью в таком оборудовании, как ИБП и стабилизаторы напряжения.

Руководство по выбору и использованию: как сделать лучший выбор?

В документации выделены два структурных типа, которые являются ключевыми в процессе выбора:

Тип с защитой от флюса:

Рекомендуемая среда: Чистая среда, например, внутри бытовой техники или распределительных шкафов с кондиционированием воздуха. Он эффективно предотвращает попадание флюсовых газов в реле во время пайки печатной платы.

Примечание. Он не обеспечивает полную защиту от проникновения внешних агрессивных газов (таких как H2S, SO2, NO2) и твердых частиц.

Пластиковый Герметичный Тип:

Рекомендуемая среда: Нечистые или абразивные условия, включая химические предприятия, оборудование на открытом воздухе или мастерские с повышенной концентрацией пыли. Его внутренние контакты полностью изолированы от внешней среды, обеспечивая стойкость к коррозии и защиту от пыли.

Вывод: если у вас высокие требования к долгосрочной надежности или вы не можете предсказать конечную рабочую среду, выбор типа с пластиковым уплотнением является более надежным решением.

Напоминания по установке и проектированию

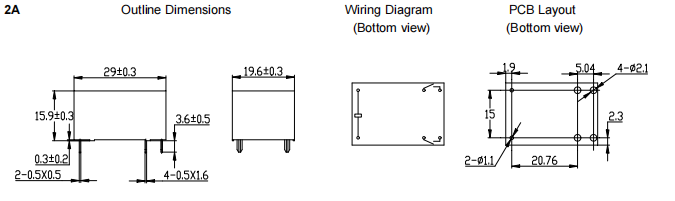

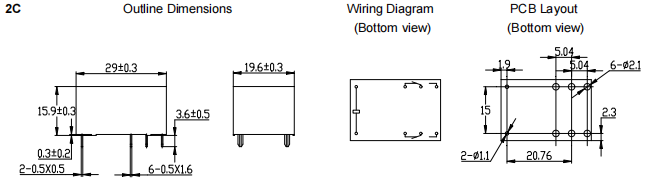

Строго соблюдайте рекомендуемые допуски на компоновку печатной платы (±0,1 мм) и допуски на контурные размеры, чтобы обеспечить надлежащее качество монтажа и пайки.

Во время транспортировки и установки изделия избегайте его падения и сильных ударов, так как это может привести к изменению его внутренних параметров.

Резюме и перспективы

Реле высокой мощности FH50, характеризующееся компактными размерами, напряжением изоляции до 5 кВ, значительной нагрузочной способностью 16 А и комплексными международными сертификатами безопасности (UL, TUV, CQC), представляет собой отличный выбор для секторов промышленного управления и возобновляемых источников энергии. Он превосходит простой компонент переключения; он действует как жизненно важный союзник, обеспечивающий длительную и надежную работу вашей системы и повышающий конкурентоспособность вашей продукции на рынке.

FH50 — образцовый вариант для тех, кто ищет высокопроизводительное и надежное силовое реле, заслуживающее изучения и оценки. Немедленно свяжитесь с нами, чтобы получить образцы и техническую помощь, и позвольте FH50 защитить ваш предстоящий проект!

Отказ от ответственности: параметры в этой статье составлены на основе общедоступных таблиц данных. Для конкретного выбора и конструкции обратитесь к официальному последнему техническому описанию. Технические характеристики продукта могут быть изменены без предварительного уведомления.
