Реле являются важными элементами управления в современном промышленном управлении, бытовой технике и энергосистемах. Их надежность, безопасность и долговечность напрямую влияют на то, насколько хорошо работает система и как к ней относятся пользователи. Реле высокой мощности серии FH51/FH51TP обеспечивают превосходную коммутационную способность, изоляционные характеристики и гибкие возможности монтажа, обеспечивая стабильные, безопасные и долговечные решения управления для широкого спектра приложений с высокими нагрузками.

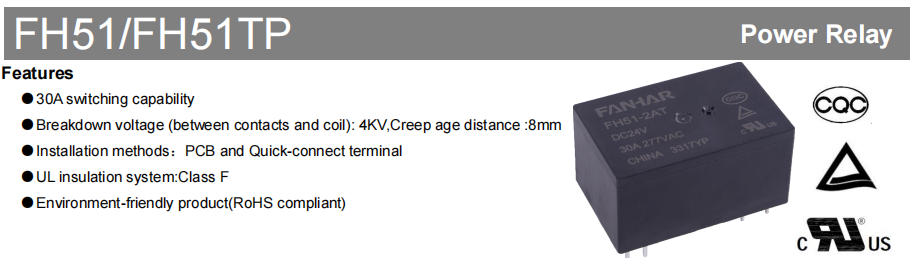

Обзор продукта

Реле серии FH51 используют систему изоляции класса F UL и обеспечивают максимальную коммутационную способность до 50 А. Они поддерживают два метода монтажа — клеммы для печатной платы и быстроразъемные клеммы — для соответствия различным структурным конструкциям и производственным процессам. Продукты соответствуют экологическим стандартам RoHS, что делает их пригодными для применений с жесткими требованиями безопасности, защиты окружающей среды и долгосрочной надежности.

Ключевые преимущества

Возможность переключения высокой нагрузки для мощного оборудования

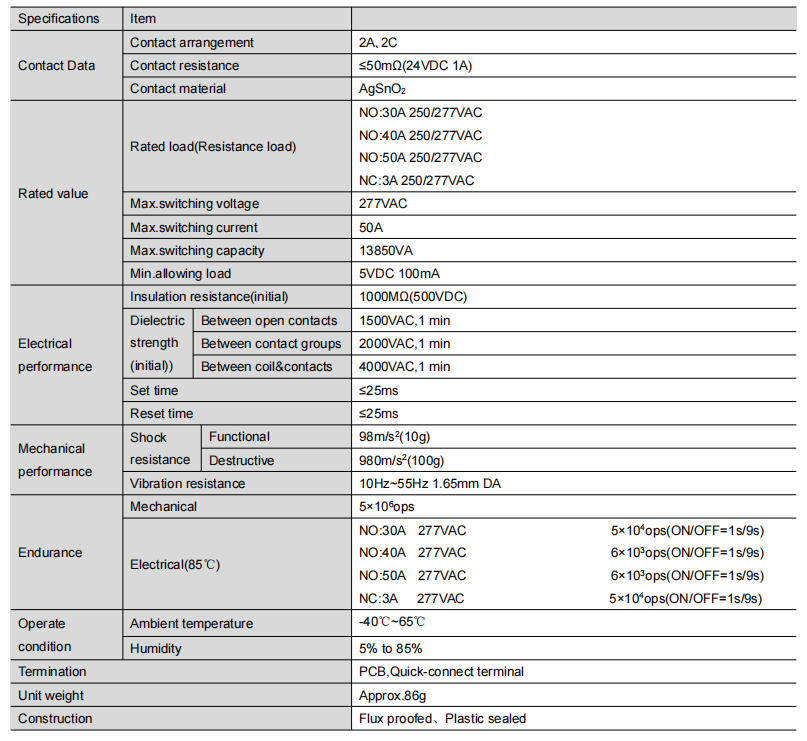

Нормально открытые (НО) контакты поддерживают ток 30 А/40 А/50 А при 250/277 В переменного тока; нормально закрытые (НЗ) контакты поддерживают ток 3 А при 250/277 В переменного тока

Максимальная коммутационная способность достигает 13850 ВА, что позволяет работать с устройствами высокой мощности, такими как компрессоры кондиционеров, обогреватели и промышленные двигатели.

Отличная изоляция и диэлектрическая прочность для безопасности системы

Диэлектрическая прочность между катушкой и контактами: 4000 В переменного тока, что обеспечивает надежную изоляцию между цепями высокого и низкого напряжения.

Расстояние утечки: 8 мм, что эффективно повышает запас электрической безопасности и снижает риск утечки.

Начальное сопротивление изоляции: 1000 МОм (при 500 В постоянного тока) для длительной стабильной работы.

Несколько вариантов расположения контактов и вариантов монтажа для гибкой адаптации

Доступен с 2A (два замыкающих контакта) и 2C (два переключающих контакта) для удовлетворения различных требований к логике управления.

Выбирайте между клеммами для печатной платы или клеммами быстрого подключения (TP), чтобы облегчить автоматическую сборку и обслуживание на месте, повышая эффективность производства.

Широкий диапазон напряжения катушки и низкое энергопотребление

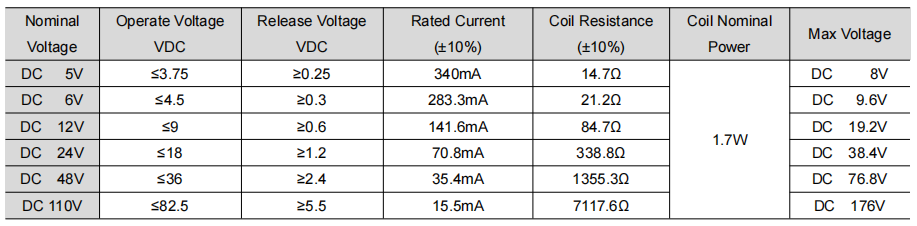

Варианты напряжения катушки: 5 В/6 В/12 В/24 В/48 В/110 В постоянного тока, совместимые с различными цепями управления.

Номинальная мощность: 1,7 Вт, сочетающая надежную работу при включении и энергоэффективность системы.

Надежная работа в суровых условиях

Диапазон рабочих температур: от -40 ℃ до 65 ℃, подходит для экстремально холодных и высокотемпературных условий.

Вибростойкость: 10–55 Гц, DA 1,65 мм; ударопрочность: 980 м/с² (100 г), идеально подходит для промышленного оборудования с частой вибрацией.

Доступны в защищенных от флюса и пластиковых герметичных конструкциях, обеспечивающих экологическую чистоту:

Защита от флюса: рекомендуется для чистых сред, не содержащих H₂S, SO₂, NO₂ и пыли.

Пластиковая герметизация: рекомендуется для загрязненных сред, содержащих вышеуказанные загрязнения, что повышает долгосрочную надежность.

Типичные применения

Бытовая техника: кондиционеры, водонагреватели, микроволновые печи, электронагреватели, осушители.

Промышленный контроль: управление двигателями, системы управления питанием, средства автоматизации, промышленное отопительное оборудование.

Энергетические системы: интеллектуальные счетчики, контроль распределения электроэнергии, зарядные устройства, новое энергетическое оборудование.

Резюме

Мощные реле серии FH51/FH51TP сочетают в себе высокую нагрузочную способность, высокие характеристики изоляции, гибкую конфигурацию и адаптируемость к суровым условиям, что делает их идеальным выбором для высоконадежных систем управления. Будь то бытовая техника, промышленное оборудование или энергосистемы, серия FH51 представляет собой стабильный, безопасный и долговечный основной компонент управления для ваших проектов.
