FH63NE 120A Сильноточное новое энергетическое реле, предназначенное для хранения фотоэлектрической энергии и промышленных источников питания

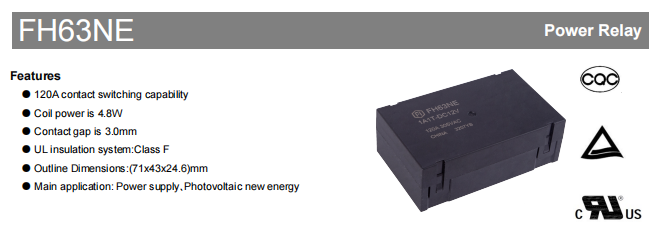

FH63NE представляет собой высокопроизводительный, сильноточный новое энергетическое реле разработанный FANHAR для фотоэлектрических (PV) новых систем энергоснабжения. Он имеет возможность переключения контактов на ток 120 А, размеры 71 × 43 × 24,6 мм, систему изоляции класса F UL и зазор между контактами 3,0 мм. Благодаря выдающимся электрическим характеристикам, надежной конструкции безопасности и комплексным международным сертификатам, FH63NE стал идеальным выбором для требовательных приложений, таких как фотоэлектрические инверторы, системы хранения энергии и промышленные источники питания.

На фоне быстрого роста новой энергетической отрасли установленная мощность фотоэлектрических инверторов и систем преобразования энергии (PCS) значительно увеличивается, что стимулирует спрос на соответствующие новые энергетические реле. Являясь ключевыми электронными коммутационными компонентами в зарядных станциях для электромобилей, фотоэлектрических инверторах и системах хранения энергии, новые реле переменного тока должны соответствовать строгим требованиям к высокому напряжению, сильному току, высокой прочности изоляции и длительному электрическому сроку службы. FH63NE был разработан именно в ответ на эту отраслевую тенденцию, эффективно удовлетворяя острую потребность рынка в сильноточных и высоконадежных реле.

Основные электрические характеристики: допустимая нагрузка, реакция, изоляция и материал контактов.

Высокая грузоподъемность

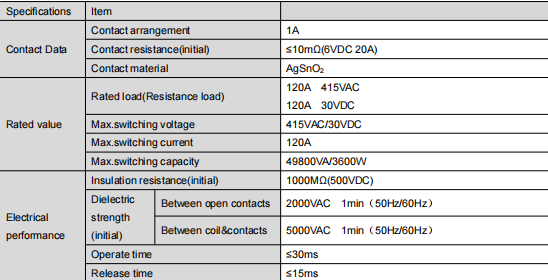

FH63NE is rated for 120A 415VAC (resistive load) and 120A 30VDC. Maximum switching voltage is 415VAC/30VDC, and maximum switching capacity reaches 49800VA (AC) or 3600W (DC). This robust load capability enables it to reliably handle frequent high-current switching operations in new energy systems.

Быстрый ответ и долгий срок службы

реле имеет время срабатывания ≤30 мс и время отпускания ≤15 мс для быстрого реагирования. Механическая выносливость составляет 1×10⁶ операций. Электрический срок службы также достигает 1 × 10⁶ операций при температуре окружающей среды 85 ℃ с резистивной нагрузкой 120 А, 415 В переменного тока (ВКЛ/ВЫКЛ = 1 с/9 с). Этот срок службы превосходен среди аналогичных сильноточных реле и соответствует требованиям долгосрочной стабильности фотоэлектрических систем.

Превосходная изоляция и диэлектрическая прочность

FH63NE offers outstanding insulation performance: initial insulation resistance is 1000MΩ (tested at 500VDC). Dielectric strength is 2000VAC/1min between open contacts and 5000VAC/1min between coil and contacts. Surge voltage withstand capability is 10kV (1.2/50μs), and surge current can withstand 400A at 350VDC for 4ms. These specifications ensure safe operation under harsh conditions such as grid fluctuations and lightning strikes.

Расширенный контактный материал

FH63NE employs AgSnO₂ (silver tin oxide) contact material. AgSnO₂ composites, with their excellent conductivity, arc erosion resistance, and environmental friendliness, have become the ideal replacement for toxic AgCdO and are widely used in EV charging infrastructure and other applications. Silver tin oxide is currently the most environmentally friendly low-voltage contact material for replacing toxic silver cadmium oxide, offering excellent anti-welding and arc erosion resistance. This material choice ensures contact reliability and long life under frequent high-current switching.

Технические характеристики катушки и энергоэффективная конструкция

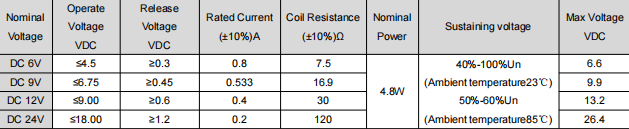

FH63NE is available in four coil voltage options: DC 6V, 9V, 12V, and 24V. Coil power consumption is only 4.8W at 23℃ ambient temperature. Detailed parameters are as follows:

Советы по выбору:

coil rated voltage should match the control system supply, considering power fluctuations.

Чтобы уменьшить нагрев катушки, используйте функцию удерживающего напряжения (40–100 % Un), но убедитесь, что удерживающее напряжение не ниже рабочего напряжения и не превышает максимальное непрерывное напряжение.

Сопротивление катушки увеличивается при температуре 85℃, и рабочее напряжение соответственно изменится; обеспечить достаточный запас в практическом применении.

Сертификаты и соответствие требованиям безопасности

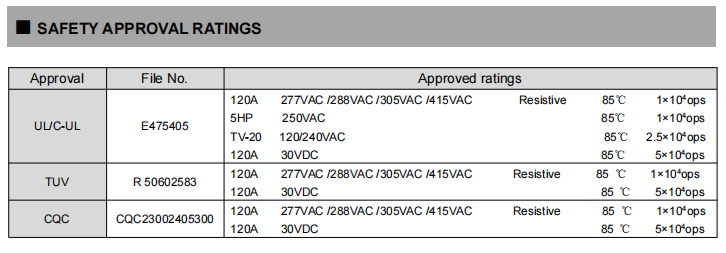

FH63NE has obtained three major international certifications: UL, TUV, and CQC, covering multiple load types as detailed below:

Экологическая адаптируемость и механические характеристики

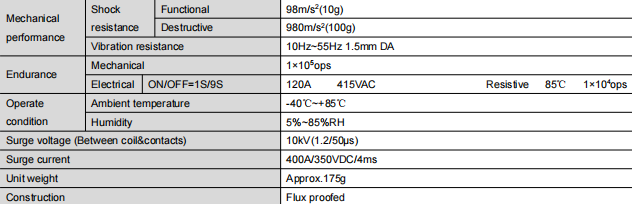

FH63NE operates over an ambient temperature range of -40℃ to 85℃ and humidity range of 5% to 85% RH. With UL Class F insulation material, it ensures stable operation even at high temperatures. Vibration resistance: 10Hz~55Hz, 1.5mm amplitude; shock resistance: functional 98m/s² (10g), destructive 980m/s² (100g).

product features a flux-proofed construction, suitable for PCB wave soldering. Recommended soldering temperature is 260℃±5℃ for 3–5 seconds. Unit weight is approximately 175g, with a compact design for easy system integration.

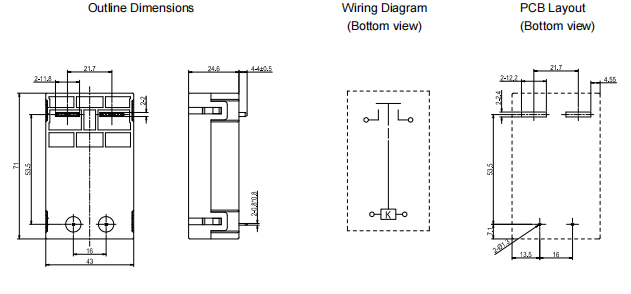

Размеры и замечания по установке

Габаритные размеры: 71×43×24,6 мм (Д×Ш×В).

Расстояние между контактами и расположение печатной платы: для размеров без указанных допусков допуск ≤1 мм ±0,2 мм, допуск 1–5 мм ±0,3 мм, допуск ≥5 мм ±0,5 мм; Неуказанный допуск на компоновку печатной платы всегда составляет ±0,1 мм.

Пайка: Медные клеммы нагрузки – рекомендуемая температура пайки 260℃±5℃, время 3–5 секунд; избегайте продолжительной высокой температуры, чтобы предотвратить повреждение катушки или контактов.

Защита: конструкция защищена флюсом, устойчива к загрязнению флюсом для пайки волной, но ее нельзя погружать в чистящие растворители.

Обращение: Избегайте падений или внешних ударов, чтобы предотвратить деформацию контактов или отклонения параметров.

Типичные сценарии применения

Благодаря возможности переключения высокого тока до 120 А и высокой надежности FH63NE в основном используется в:

Фотоэлектрическая новая энергия : Поддерживает управление фотоэлектрической цепочкой и сильноточным контуром, подходит для безопасного отключения на стороне переменного тока в солнечных энергетических системах.

Источники питания : Переключение нагрузки для промышленных источников питания и систем ИБП.

Зарядные блоки для электромобилей : Управление включением/выключением тока для зарядного оборудования электромобиля.

Широкий диапазон рабочих температур, отличная изоляция и устойчивость к напряжению делают его особенно подходящим для суровых наружных и промышленных условий.
