Реле W12 40А | Реле промышленного управления и фотоэлектрических инверторов

В современном мире промышленной автоматизации и возобновляемых источников энергии производительность силовых реле имеет решающее значение для стабильности и эффективности оборудования. Реле W12 , благодаря своей выдающейся производительности и надежности, является идеальным выбором для промышленного управления и применения фотоэлектрических инверторов. Ниже вы найдете подробное описание реле W12, дающее представление о его особенностях и преимуществах.

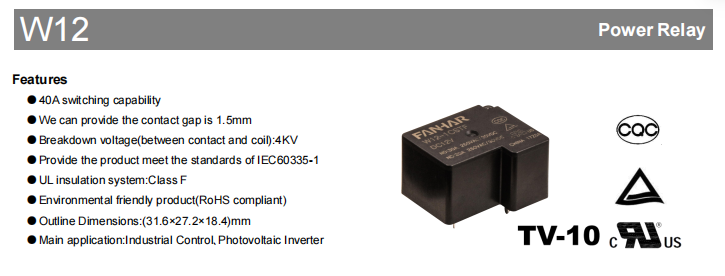

Особенности продукта

Коммутационная способность 40 А: реле W12 может выдерживать токовую нагрузку до 40 А, что соответствует строгим промышленным потребностям.

Высокое напряжение пробоя: напряжение пробоя 4 кВ (между контактами и катушкой) обеспечивает безопасность и надежность.

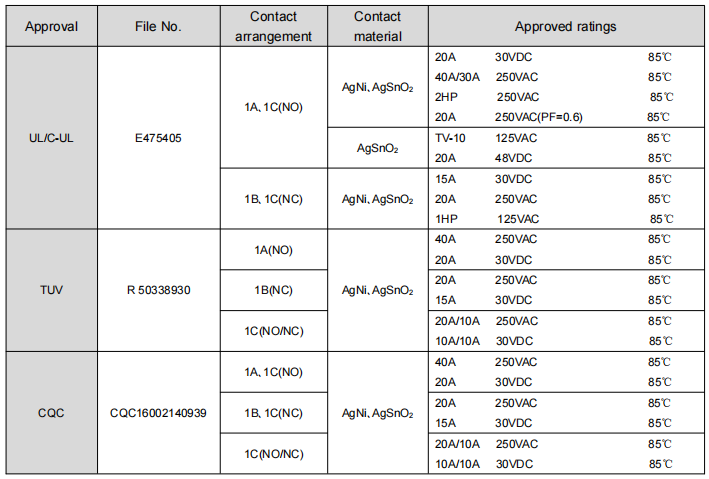

Международный стандарт: продукт соответствует стандарту IEC60335-1, что обеспечивает его пригодность для мирового рынка.

Экологически чистый дизайн: соответствует требованиям RoHS, экологически безопасен и безопасен для окружающей среды.

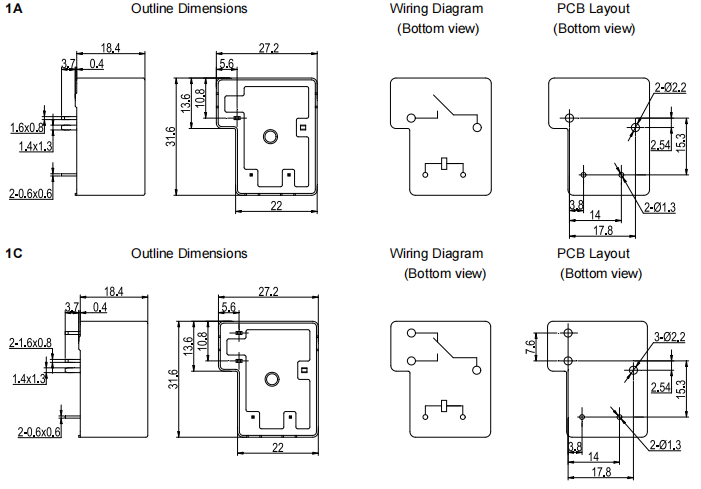

Компактный размер: внешние размеры (31,6 x 27,2 x 18,4) мм позволяют легко интегрировать его в различные устройства.

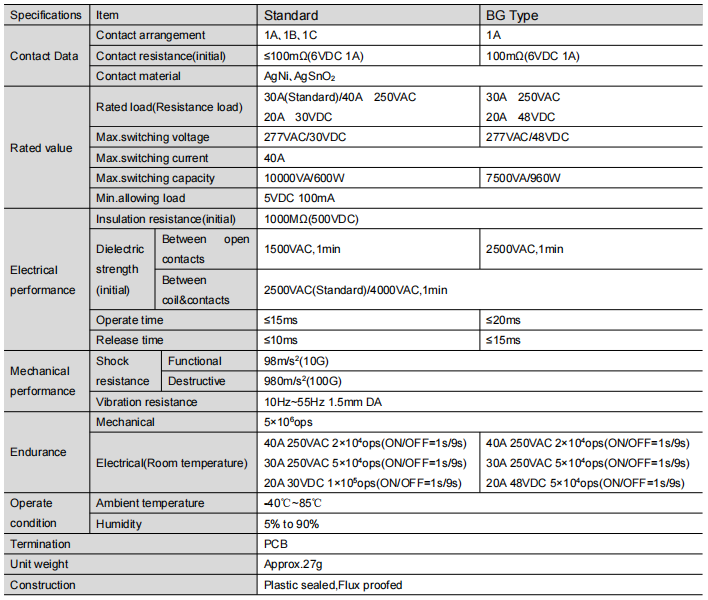

Параметры продукта

Форма контакта: 1A (набор нормально разомкнутых), 1B (набор нормально закрытых), 1C (набор преобразования), для адаптации к различным потребностям проектирования схем.

Сопротивление первого контакта не должно превышать 100 мОм (6 В постоянного тока, 1 А) для обеспечения эффективной передачи тока.

Контактный материал: AgNi и AgSnO2 используются для обеспечения высокой проводимости и долговечности.

Номинальная нагрузка: Управляющая нагрузка (резистивная) 30 А (стандартно) / 40 А 250 В переменного тока, 20 А 30 В постоянного тока максимум. коммутируемое напряжение 277 В переменного тока/30 В постоянного тока, макс. коммутируемый ток 40А, макс. коммутационная способность 10000ВА/600Вт.

Обзор производительности

Сопротивление изоляции: начальное значение до 1000 МОм (500 В постоянного тока), что обеспечивает надежную электрическую изоляцию.

Диэлектрическое выдерживаемое напряжение: 1500 В переменного тока между размыкающими контактами, 1 минута, 2500 В переменного тока (стандарт) / 4000 В переменного тока между контактами и катушкой, 1 минута.

Время действия: время поглощения не более 15 мс, время отпускания не более 10 мс, что обеспечивает быстрый отклик.

Механические характеристики: способны выдерживать стабильность до 98 м/с² (10G) и прочность 980 м/с² (100G), а также испытание на вибрацию с двойной амплитудой 10–55 Гц и частотой 1,5 мм.

Долговечность: Механический срок службы до 5 x 10^6 операций, электрический срок службы до 2 x 10^4 операций при определенных условиях (ВКЛ/ВЫКЛ = 1 с/9 с).

Области применения

Промышленный контроль: для управления двигателями и другим механическим оборудованием на производственных линиях для обеспечения эффективной работы промышленной автоматизации.

Фотоэлектрические инверторы: используются в солнечных фотоэлектрических системах для управления и преобразования тока с целью повышения эффективности использования энергии.

Smart Grid: используется в интеллектуальных сетевых системах для интеллектуального распределения и управления электроэнергией.

Станции зарядки электромобилей: на станциях зарядки электромобилей используются для контроля тока во время процесса зарядки для обеспечения безопасности и эффективности.

Средства автоматизации: в различных средствах автоматизации для точного контроля тока и напряжения.

Заключение

Реле W12 является выбором для промышленного оборудования управления и фотоэлектрического инвертора благодаря своим превосходным характеристикам и широкому спектру применения. Независимо от того, работаете ли вы при экстремальных температурах или в приложениях, требующих переключения высокого тока, W12 обеспечивает стабильное и безопасное решение. Свяжитесь с компанией Zhejiang Fanhar Electronics Co., Ltd. сегодня, чтобы узнать больше о W12 и позволить нашей профессиональной команде помочь вам выбрать модель реле, которая лучше всего подходит для вашего применения. Давайте вместе двигаться к более эффективному и надежному будущему промышленной автоматизации.
