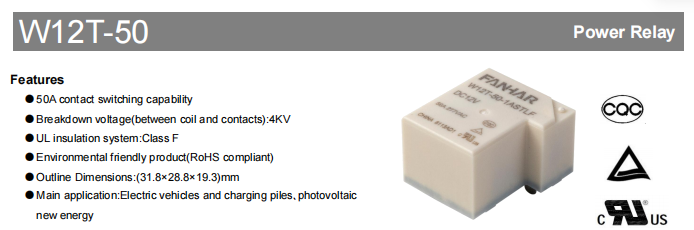

Реле новой энергетики серии W12T-50: высокая нагрузка, высокая изоляция, множество характеристик, предназначено для нового энергетического оборудования

Конструкция с высокой изоляцией для повышения эксплуатационной безопасности системы

Новое энергетическое оборудование работает в условиях высокого напряжения в течение длительного периода времени, что предъявляет строгие требования к характеристикам изоляции реле. В W12T-50 используется система изоляции класса F UL. Напряжение пробоя между катушкой и контактами составляет 2500 В переменного тока для стандартного типа и до 4000 В переменного тока для высоковольтного типа. Диэлектрическая прочность между разомкнутыми контактами составляет 1500 В переменного тока в течение 1 минуты, а начальное сопротивление изоляции составляет ≥1000 МОм (измерено при 500 В постоянного тока). Эти конструктивные особенности помогают улучшить электрическую изоляцию и обеспечить надежную защиту для безопасной и стабильной работы системы.

Стабильный и надежный, подходит для сложных промышленных условий

Помимо электрических характеристик, W12T-50 также подчеркивает механическую надежность и адаптируемость к окружающей среде. Реле стабильно работает в диапазоне температур окружающей среды от –40°C до 85°C и влажности от 5% до 90%. Его механический срок службы достигает 5×10⁶ операций, что соответствует требованиям длительной частой эксплуатации. Продукт также обладает хорошей ударопрочностью (функциональный удар 98 м/с², разрушительный удар 980 м/с²) и виброустойчивостью (10–55 Гц, двойная амплитуда 1,5 мм), что делает его пригодным для бортового оборудования и промышленных систем управления, где требуется высокая надежность.

Несколько вариантов напряжения катушки и энергопотребления для различных систем управления

Для размещения различных схем управления W12T-50 предлагается в двух вариантах энергопотребления катушки: стандартном и чувствительном. Стандартный тип имеет потребляемую мощность катушки примерно 1,2 Вт и доступен в шести номиналах напряжения постоянного тока: 5 В, 6,5 В, 12 В, 24 В, 48 В и 110 В. Чувствительный тип потребляет около 0,9 Вт и охватывает тот же диапазон напряжений. Обе версии имеют выборнапряжение подъема ≤75% номинального напряжения и напряжение падения ≥10% номинального напряжения. Время срабатывания ≤20 мс, время отпускания ≤10 мс. Унифицированная конструкция катушки отвечает потребностям различных систем управления и обеспечивает гибкий выбор в зависимости от возможностей привода.

Два типа защиты для разных условий эксплуатации

W12T-50 доступен в двух вариантах корпуса: с пластиковым уплотнением и с защитой от флюса. Пластиковый герметичный тип полностью закрыт, что эффективно предотвращает проникновение вредных газов, таких как H₂S, SO₂, NO₂, а также пыли. Рекомендуется для суровых условий, таких как промышленные площадки и зарядные станции на открытом воздухе. Тип с защитой от флюса предотвращает проникновение флюса только во время пайки и подходит для чистого оборудования внутри помещений. Рекомендации по выбору: для чистых сред рекомендуется использовать флюсовый тип; для загрязненных сред (содержащих H₂S, SO₂, NO₂, пыль и другие загрязняющие вещества) предпочтительным выбором является тип с пластиковым уплотнением.

Компактный дизайн для легкой интеграции оборудования

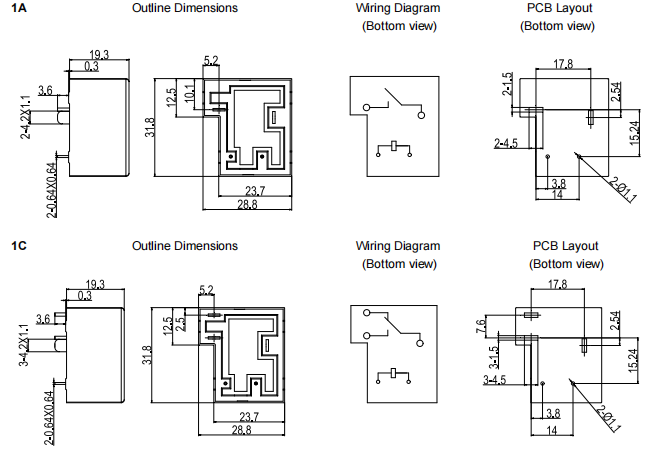

W12T-50 имеет унифицированную компактную платформу с внешними размерами 31,8×28,8×19,3 мм. Для размеров без указанных допусков: размеры ≤1 мм имеют допуск ±0,2 мм; размеры >1 мм и <5 мм имеют допуск ±0,3 мм; размеры ≥5 мм имеют допуск ±0,5 мм. Для макетов печатных плат неуказанные размеры всегда составляют ±0,1 мм. Стандартные монтажные размеры и расположение контактов облегчают быструю интеграцию и модернизацию продуктов для производителей оборудования.

Типичные области применения

Благодаря высокой способности коммутации нагрузки, высоким характеристикам изоляции и продуманной конструкции платформы W12T-50 может широко использоваться в следующих областях:

Электромобили : управление главным контуром в системах управления батареями BMS

Зарядка свай : защита от включения/выключения на выходных клеммах переменного/постоянного тока

Фотоэлектрическая новая энергия : коммутация цепей в инверторах и сумматорах. В этих приложениях реле в первую очередь выполняет такие функции, как управление мощностью, переключение главной цепи и предварительнаяконтроль заряда, обеспечивающий стабильные и надежные решения по контролю тока в системе.
