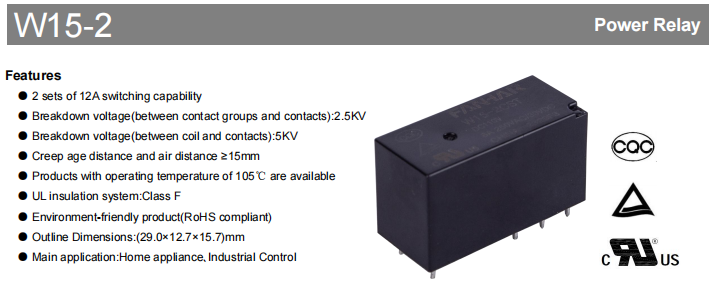

Реле мощности W15-2

Серия W15-2 — это высокопроизводительная силовое реле Предназначен для использования в приложениях управления средней и высокой нагрузкой. В его основе лежит возможность независимого переключения на 12 А с двойным набором, которая позволяет надежно управлять двумя цепями одновременно или индивидуально. Это обеспечивает гибкое решение для бытовой техники, промышленных систем управления, оборудования автоматизации и систем электропитания. Благодаря выдерживаемому напряжению изоляции до 5 кВ, расширенному диапазону рабочих температур от -40°C до 105°C и эко-дизайну, соответствующему RoHS, он обеспечивает высокую надежность и длительный срок службы в разнообразных и требовательных условиях применения.

Основные преимущества

Серия W15-2 сочетает в себе выдающуюся производительность и долговечность при своих крошечных размерах 29,0×12,7×15,7 мм.

Независимое двухканальное управление. Серия W15-2 сочетает в себе выдающуюся производительность и долговечность при своих крошечных размерах 29,0×12,7×15,7 мм.

Надежная электрическая изоляция: выдерживаемое напряжение 5 кВ между катушкой и контактами эффективно подавляет помехи и защищает низковольтную сторону управления.

Превосходная устойчивость к воздействию окружающей среды: предлагается в высокотемпературной версии 105 ℃ с вариантами уплотнения, устойчивыми к пыли и загрязнениям, он выдерживает промышленную пыль, влагу и агрессивные газы (например, H₂S, SO₂).

Глобальное экологическое соответствие: он полностью соответствует требованиям RoHS, стандартам экологически чистого производства и международным правилам доступа на рынок.

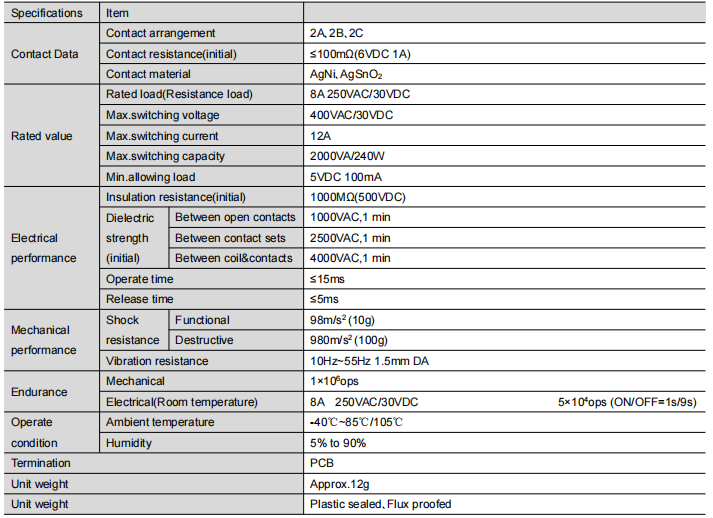

Подробные технические характеристики

Контактная система: гибкая и надежная

Варианты конфигурации: Существует три типа формы: 2A (нормально открытый), 2B (нормально закрытый) и 2C (перекидной). Их можно использовать для удовлетворения различных требований к управлению.

Материаловедение:

Контакты AgNi: универсальный выбор, обеспечивающий проводимость и стабильность контактов.

Контакты AgSnO₂: идеально подходят для индуктивных нагрузок, таких как двигатели и катушки реле. Этот продукт рассчитан на сложные нагрузки и отличается дугостойкостью и устойчивостью к износу.

Электрические характеристики: Максимальный номинал нагрузки составляет 8 А при 250 В переменного тока/30 В постоянного тока, максимальная коммутационная способность составляет 12 А/400 В переменного тока, а начальное сопротивление контакта составляет ≤100 мОм. Это обеспечивает высокоэффективную проводимость.

Изоляция и защитный барьер

Сопротивление изоляции ≥1000 МОм (при 500 В постоянного тока).

Комплексная диэлектрическая прочность: 1000 В переменного тока между разомкнутыми контактами, 2500 В переменного тока между наборами контактов и 4000 В переменного тока между катушкой и контактами, все в течение одной минуты.

Путь утечки и зазор ≥15 мм обеспечивают высоконадежную защитную изоляцию.

Механические и динамические характеристики

Быстрый отклик: управление в реальном времени гарантируется только в том случае, если время срабатывания не превышает 15 мс, а время отпускания не превышает 5 мс.

Длительный срок службы: Механический срок службы достигает 1 000 000 операций; электрический срок службы остается продолжительным при номинальной нагрузке.

Прочная конструкция: он выдерживает вибрацию (10–55 Гц, амплитуда 1,5 мм) и разрушительные удары до 100 г, что делает его пригодным для суровых условий.

Совместимость катушки и привода

Поддерживает 12 распространенных напряжений в диапазоне от 3 до 110 В постоянного тока, что обеспечивает плавную интеграцию с распространенными ПЛК и контроллерами.

Типичные примеры: вариант 12 В постоянного тока (рабочее напряжение ≤9,0 В постоянного тока, сопротивление катушки 360 Ом); Вариант 24 В постоянного тока (рабочее напряжение ≤18,0 В постоянного тока, сопротивление катушки 1440 Ом), оба имеют низкое энергопотребление — около 400 мВт.

Конфигурация экологической адаптации

Температура: Стандартная версия: от -40 ℃ до 85 ℃; Высокотемпературная версия: до 105 ℃.

Влажность: от 5% до 90% относительной влажности.

Варианты уплотнения:

Тип с защитой от флюса: этот продукт подходит для чистых помещений, например, в бытовой электронике и коммуникационных устройствах.

Тип с пластиковым уплотнением: Это обязательно для промышленных и наружных сред, где присутствует коррозионное загрязнение газом или пылью.

Глобальные сертификаты, ваша гарантия

Серия W15-2 имеет ключевые международные сертификаты, которые станут вашим пропуском на глобальное распространение продукции.

Сертификация UL/C-UL (E475405): соответствует номинальной нагрузке 8 А, 250 В переменного тока или 30 В постоянного тока, поддерживает двигательные и осветительные нагрузки.

Сертификация TUV (R 50332875): охватывает все конфигурации контактов, сертифицирует нагрузку 12 А и работу при высоких температурах 105 ℃.

Сертификация CQC Китая (CQC15002137649): Соответствует требованиям обязательной сертификации продукции в Китае.

Система изоляции: изоляционные материалы UL класса F (155 ℃) гарантируют стабильную работу в условиях длительных высоких температур.

Типичные области применения и руководство по выбору

Широкие области применения:

Бытовая техника: Компрессоры кондиционеров, двигатели стиральных машин, управление мощной кухонной техникой.

Промышленное управление: модули вывода ПЛК, запуск/останов двигателя, включение нагревателя.

Оборудование автоматизации: Роботы-манипуляторы, конвейеры, управление сборочными линиями.

Управление энергопотреблением: переключение резерва ИБП, управление фотоэлектрическим инвертором, управление цепью зарядки электромобилей.

Точное руководство по выбору:

Формат модели: W15-2AST-XXX

Разбивка кода:

Контакты: 2А (НО), 2В (НЗ), 2С (КО)

Уплотнение: Nil (флюсовое), S (пластиковое уплотнение)

Материал контактов: Ноль (AgNi), T (AgSnO₂)

Специальный код: например, G (позолоченные контакты для микросигналов)

Напряжение катушки: 3-110 В постоянного тока опционально

Совет по выбору: Строго выбирайте тип уплотнения, основываясь на описании адаптации к окружающей среде и вашем конкретном случае использования.

Ключевые моменты установки и использования

Установка: Монтаж на печатную плату. Предоставляются подробные схемы подключения и компоновки (вид снизу). Рекомендуемый допуск на компоновку печатной платы: ±0,1 мм.

Пайка: Во избежание термического повреждения герметичного корпуса рекомендуется использовать процедуры пайки с регулируемой температурой.

Примечания по использованию:

Избегайте механических ударов и падений.

Не рекомендуется для условий очень низкой нагрузки ниже 5 В постоянного тока, 100 мА.

Техническое обслуживание: ожидаемый срок службы достигается при работе в заданных условиях. Регулярная оценка состояния контакта и продолжительности работы помогает поддерживать оптимальную производительность.

Заключение

Реле серии W15-2, обладающее двойной коммутационной способностью 12 А, изоляционными характеристиками, широким температурным диапазоном и несколькими международными сертификатами, является надежным компонентом для электрической изоляции и управления в бытовых и промышленных приложениях. Он обеспечивает надежную работу в течение длительного времени в стандартных условиях применения и в суровых условиях, связанных с высокими температурами или загрязнением.

Если вам нужна дополнительная техническая информация, образцы или помощь с заказами, свяжитесь с нами.
