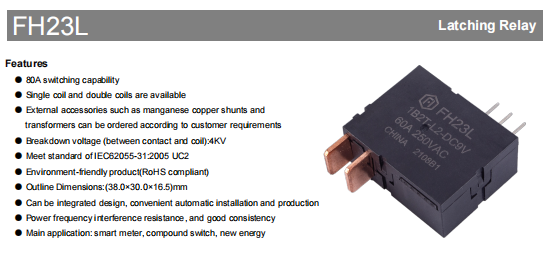

FH23L это высокая производительность электрическое реле с фиксацией предназначен для интеллектуальных счетчиков, составных переключателей и новых энергетических приложений. Обладая мощной коммутационной способностью 80 А и отличными электрическими характеристиками, FH23L обеспечивает стабильную работу в суровых условиях и соответствует требованиям стандарта IEC62055-31:2005 UC2.

Основные преимущества

Энергоэффективность: конструкция магнитного удержания требует электрической энергии только во время переключения, что значительно снижает потребление энергии.

Сверхнагрузка: максимальный коммутируемый ток 80 А, коммутационная способность 15 000 ВА, соответствует высоким требованиям к мощности.

Долговечность: механический срок службы до 100 000 циклов, электрический срок службы 5 000 циклов (стандарт UC2).

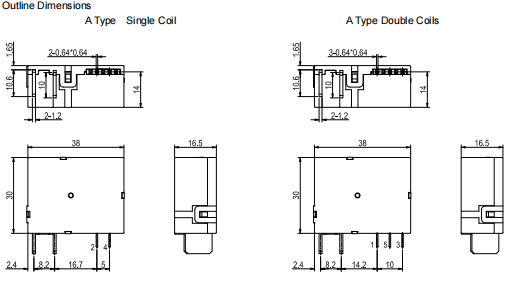

Компактный дизайн: компактный размер 38,0 x 30,0 x 16,5 мм, легко автоматизировать установку.

Соответствие экологическим требованиям: экологически чистый продукт, соответствующий требованиям RoHS.

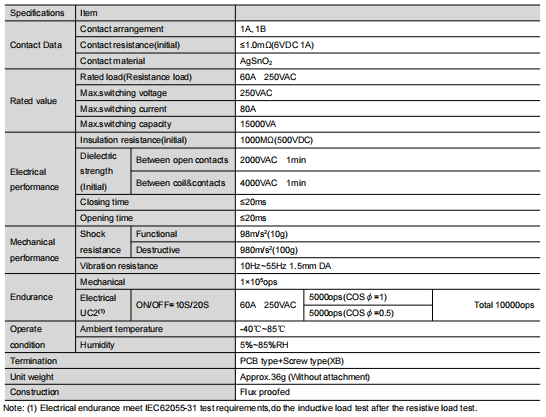

Основные технические параметры

Электрические характеристики

Контактное сопротивление: ≤1,0 мОм (начальное значение)

Сопротивление изоляции: 1000 МОм (500 В постоянного тока)

Выдерживаемое напряжение: 2000 В переменного тока (1 минута)

Время переключения: ≤20 мс (закрытие/отключение)

Экологическая адаптация

Рабочая температура: -40℃~85℃ Широкий температурный диапазон

Диапазон влажности: 5% ~ 85% относительной влажности.

Вибростойкость: 10–55 Гц, амплитуда 1,5 мм.

Ударопрочность: функциональная 98 м/с² (10 г), разрушительная 980 м/с² (100 г)

Универсальные конфигурации

FH23L provides flexible configuration options to meet the needs of different applications:

Варианты типов катушек

Версия с одной катушкой: экономия места, упрощение проводки

Версия с двойной катушкой: независимое управление открытием и закрытием, более надежная работа. Надежность.

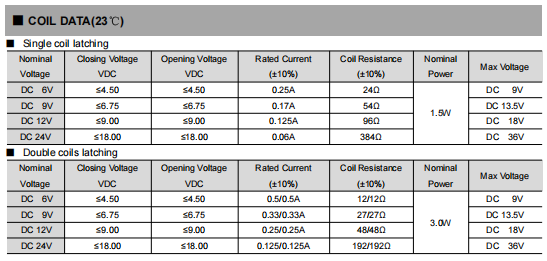

Спецификация напряжения

Поддерживает различные напряжения постоянного тока: 6 В/9 В/12 В/24 В, каждая спецификация напряжения содержит подробные параметры напряжения блокировки/сброса.

Дополнительные аксессуары

Внешние аксессуары, такие как марганцево-медные шунты и трансформаторы, доступны в соответствии с требованиями клиентов.

Типичные сценарии применения

Интеллектуальная система учета: точный контроль, низкое энергопотребление.

Новое энергетическое оборудование: солнечные инверторы, системы управления ветроэнергетикой

Композитное коммутационное устройство: высокая надежность Коммутация цепей

Система «умный дом»: монтаж на DIN-рейку, экономия места

Рекомендации по установке и использованию

Рекомендуемое напряжение возбуждения в 1–1,5 раза превышает номинальное напряжение.

Ширина импульса ≥50 мс, избегайте длительного включения питания (более 1 минуты)

Для клемм нагрузки рекомендуется точечная пайка, избегайте пайки оплавлением или волновой пайки.

Перед использованием проверьте состояние реле и при необходимости выполните сброс.

Индивидуальный сервис

FH23L поддерживает индивидуальную настройку, включая материал контактов, тип монтажа на печатной плате, конфигурацию катушки и т. д. Наша команда инженеров может предоставить вам профессиональную техническую поддержку и решения.

Свяжитесь с нами сегодня, чтобы получить оптимальную конфигурацию электрических реле с блокировкой FH23L, предоставив надежные коммутационные решения для вашего интеллектуального счетчика и новых энергетических проектов!

FH23L Latching Relay delivers high-performance switching with 80A capacity and 15000VA rating, featuring energy-efficient operation (zero power in steady state) and extended lifespan (100,000 mechanical operations). Its compact 38×30×16.5mm design withstands extreme temperatures (-40℃ to 85℃), making it ideal for smart meters, renewable energy systems, and industrial automation. Available in single/dual coil configurations (6-24VDC) with custom accessory options, this RoHS-compliant, ISO-certified relay offers reliable power control.
