Что такое реле печатной платы? Как работает реле на печатной плате?

Введение в реле для печатных плат

Определение реле печатной платы

Реле на печатной плате или реле на печатной плате относится к устройству, которое устанавливается на печатную плату. Это переключатель с электрическим управлением, используемый для управления цепью большой мощности с помощью сигнала малой мощности. Реле для печатных плат используются во многих электронных системах и устройствах из-за их минимальных размеров, надежности и простоты использования.

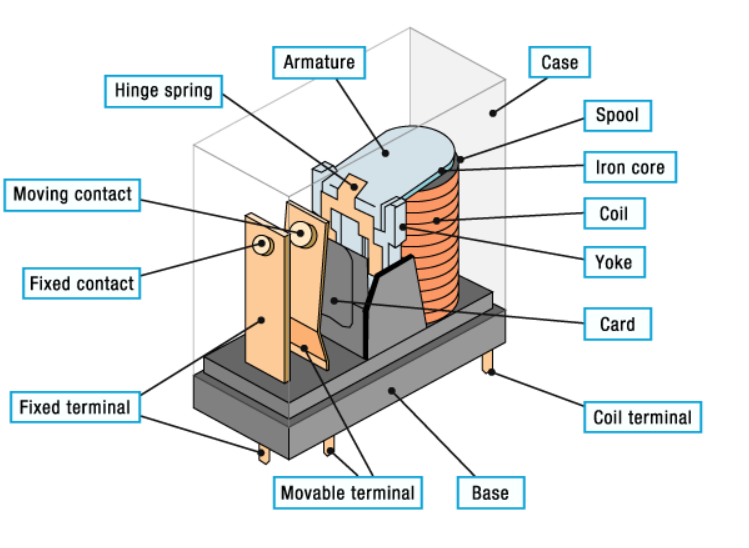

Компоненты реле на печатной плате

Основные компоненты реле на печатной плате включают в себя:

Катушка: Катушка генерирует магнитное поле, когда через нее проходит электрический ток.

Арматура: Арматура: это движущийся компонент, который притягивается магнитным полем, создаваемым катушкой.

Контакты: Контакты — это точки, в которых происходит или разрывается электрическое соединение.

Пружина: Пружина возвращает якорь в исходное положение после обесточивания катушки.

Как работают реле на печатной плате

Электромагнитный принцип

Реле для печатных плат функционируют на принципах электромагнетизма. Явление генерации магнитного поля при прохождении тока через катушку хорошо документировано. Это действие притягивает якорь, который, в свою очередь, перемещается, замыкая или разъединяя цепь на контактах.

Работа схемы

Магнитная сила катушки тянет якорь вниз, когда на реле подается питание, замыкая контакты и позволяя току течь в соответствующей цепи. Пружина размыкает контакты и прерывает ток, когда катушка обесточивается, возвращая якорь в исходное положение.

Переключение логики

Реле на печатной плате также могут иметь различные конфигурации переключения, включая нормально разомкнутые (НО) и нормально закрытые (НЗ). В случае нормально разомкнутой конфигурации контакты остаются разомкнутыми при отключении питания и замыкаются при подаче питания. В нормально закрытой конфигурации контакты замыкаются при отключении питания и размыкаются при подаче питания.

Типы реле для печатных плат

По принципу действия

Электромеханические реле

Электромеханические реле являются наиболее распространенным типом реле для печатных плат. Они состоят из контактов, якоря и катушки. Реле этого типа известны своей надежностью и способностью выдерживать высокие напряжения и токи.

Твердотельные реле

Твердотельные реле (SSR) не имеют движущихся частей и используют полупроводники для управления потоком тока. Они обеспечивают более высокую скорость переключения, более длительный срок службы и более высокую надежность по сравнению с электромеханическими реле.

Герконовые реле

Герконовые реле состоят из пары ферромагнитных контактов (герконов), заключенных в стеклянную трубку.  Они приводятся в движение внешним магнитным полем и известны своей высокой скоростью переключения и повышенным сопротивлением изоляции.

Гибридные реле

Гибридные реле сочетают в себе функции как электромеханических, так и твердотельных реле. Их преимущества заключаются в высокой допустимой нагрузке по току и быстрой скорости переключения.

На основе шестов и бросков

SPDT

Реле SPDT имеет один полюс с двумя положениями срабатывания. Он может подключать одну клемму к любому из двух проводящих положений. В двух состояниях реле SPDT один набор контактов остается закрытым, а другой — разомкнутым, и наоборот.  Реле SPDT идеально подходят для ситуаций, когда вам необходимо иметь возможность переключаться между двумя разными цепями.

СПСТ

Реле SPST представляет собой однополюсное реле с одним переключением. Вешка имеет одно положение броска и может регулировать только одну цепь. Реле такого типа часто используются для включения и выключения света и гаджетов.

ДПСТ

Реле DPST представляет собой двухполюсное однопозиционное реле. Оно состоит из двух независимых однопозиционных цепей, каждая из которых имеет фиксированный контакт и подвижный контакт.  Это делает реле полезным для приложений, требующих синхронного управления несколькими цепями, поскольку оно позволяет управлять двумя независимыми цепями одновременно.

ДПДТ

Реле DPDT представляет собой двухполюсное реле с двойным переключением. Оно имеет два направления и два полюса, поэтому каждый полюс может подключаться к двум различным направлениям.  Это позволяет реле управлять более чем одной цепью и выполнять более сложные задачи переключения, например, переключение между различными схемами цепей.  Реле DPDT используются во многих различных электрических системах, особенно когда необходимо одновременно переключить две цепи.

Преимущества реле для печатных плат

Высокая надежность

Реле для печатных плат предназначены для обеспечения стабильной работы в течение значительного периода времени. Они созданы для работы в различных условиях окружающей среды и используются в важных приложениях, где надежность является ключевым фактором.

Компактный размер

Реле для печатных плат также выпускаются в версиях уменьшенного размера, что делает их хорошо подходящими для применения в электронных системах с ограниченным пространством. Они могут сэкономить место на плате благодаря минимальной занимаемой площади.

Точный контроль

Реле для печатных плат могут точно управлять электрическими цепями. Их можно активировать с помощью слабых управляющих сигналов и точно переключать мощные нагрузки.

Длительный срок службы

Хорошо спроектированные и используемые реле для печатных плат могут иметь длительный срок службы. Они могут выдерживать множество циклов переключения с минимальной потерей эксплуатационной эффективности.

Применение реле для печатных плат

Автомобильная электроника

Реле на печатной плате используются в широком спектре применений в автомобильной промышленности для управления различными системами, такими как фары, стеклоочистители и топливные насосы. Они обеспечивают безопасное переключение и защиту этих ключевых компонентов.

Промышленная автоматизация

Реле для печатных плат используются в промышленности для управления двигателями, соленоидами и различными исполнительными механизмами.  Они имеют решающее значение для системы автоматизации, поскольку обеспечивают точный контроль и синхронизацию процессов.

Реле на печатной плате используются в ряде бытовых электронных устройств, включая кондиционеры, стиральные машины и холодильники.  Они регулируют и распределяют мощность для различных операций внутри этих устройств.

Телекоммуникации

В телекоммуникационной отрасли реле на печатной плате используются для переключения и маршрутизации сигналов в оборудовании сети. Они обеспечивают безопасные соединения, а также эффективную доставку сигнала.

Бытовая техника

Реле на печатной плате используются в большинстве бытовых приборов, таких как микроволновые печи, духовки и кофеварки. Они позволяют управлять функциональными компонентами, такими как нагревательные элементы и таймеры.

Руководство по выбору реле для печатной платы

Электрические характеристики

При выборе реле для печатной платы необходимо учитывать электрические характеристики, такие как рабочее напряжение, номинальный ток и мощность. Они должны соответствовать требованиям применения, чтобы обеспечить оптимальные условия эксплуатации.

Механические характеристики

Механические параметры, включая контактное сопротивление, сопротивление изоляции и скорость переключения, должны оцениваться с учетом конкретных требований применения.

Экологические проблемы

Необходимо учитывать условия эксплуатации. Температура, влажность и уровень вибрации могут повлиять на надежность и срок службы реле. Крайне важно использовать реле, подходящее для условий эксплуатации окружающей среды.

Требования к приложению

Процесс выбора будет определяться конкретными требованиями приложения, включая характер контролируемой нагрузки и частоту переключения. Различные типы реле могут лучше подходить для конкретных применений.

Стоимость и надежность

Очень важно найти баланс между стоимостью и надежностью. Хотя реле высокой надежности будут стоить дороже, они могут сэкономить деньги в долгосрочной перспективе за счет снижения затрат на обслуживание и замену.

Заключение

В заключение, реле на печатной плате необходимы для управления силовыми цепями с использованием сигналов малой мощности. Они бывают разных типов и обладают такими преимуществами, как надежность и минимальный размер, поэтому используются в автомобильной, промышленной, бытовой электронике и телекоммуникациях. Знание их принципов и типов помогает выбрать правильное реле для конкретного применения.
