Реле FH28: высокопроизводительные решения для автомобильной электроники и автоматизации

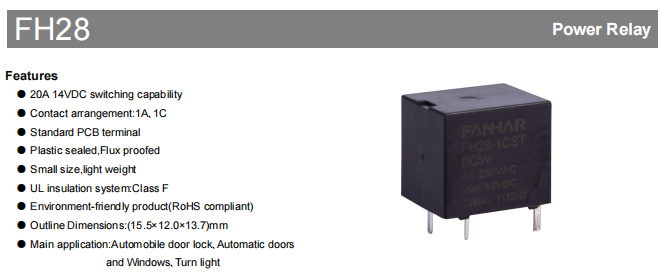

Реле FH28 — это высокопроизводительное реле, монтируемое на печатную плату, производства Zhejiang Fanhar Electronics Co., Ltd., предназначенное для автомобильной электроники и систем автоматического управления.  Это реле имеет конструкцию с пластиковым уплотнением, коммутационную способность 20 А при 14 В постоянного тока, компактные размеры 15,5 x 12,0 x 13,7 мм, вес примерно 6 граммов и соответствует экологическим нормам RoHS.

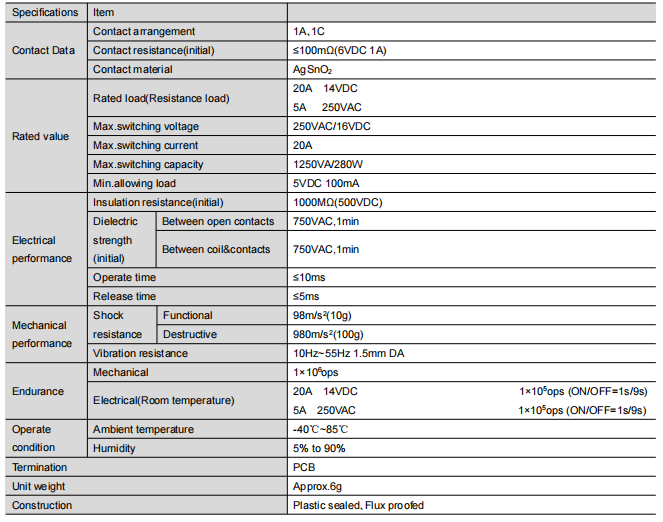

Отличные электрические характеристики

Характеристики контактов

Используются контактные материалы из специального сплава, а начальное контактное сопротивление строго контролируется в пределах 100 мОм (условия испытаний 6 В постоянного тока, 1 А).

Низкое контактное сопротивление обеспечивает минимальные потери при передаче сигнала, что особенно подходит для прецизионных систем управления.

Контактная поверхность специально обработана для эффективного предотвращения образования дуги и продления срока службы.

Грузоподъемность

Конструкция с двойным номиналом: 20 А/14 В постоянного тока и 5 А/250 В переменного тока.

Максимальная коммутационная мощность до 1250 ВА/280 Вт для удовлетворения большинства требований автомобильной электроники.

Минимально допустимая нагрузка составляет всего 5 В постоянного тока/100 мА, что позволяет адаптироваться к сценариям переключения небольших сигналов.

Характеристики изоляции

Начальное сопротивление изоляции до 1000 МОм (испытательное напряжение 500 В постоянного тока)

Межконтактное напряжение, выдерживающее 750В переменного тока в течение 1 минуты без пробоя.

Класс изоляции UL Class F для обеспечения безопасности и надежности в условиях высоких температур.

Скорость ответа

Быстрое время отклика: ≤ 10 мс для времени всасывания и ≤ 5 мс для времени отпуска.

Особенно подходит для современных автомобильных электронных систем, требующих высокочастотного переключения.

Оптимизированная конструкция электромагнитной системы обеспечивает стабильную работу.

Прочная и надежная механическая конструкция

Механическая конструкция изделия отражает инженерную мудрость:

Компактная упаковка с размерами 15,5 x 12,0 x 13,7 мм и контролем веса 6 г, подходящая для приложений с ограниченным пространством.

Отличная вибростойкость, выдерживает удары со скоростью 980 м/с² (10 г), адаптируется к вибрационной среде, например, в автомобилях.

Стабильная работа в условиях вибрации, надежная работа в диапазоне частот 10–55 Гц с амплитудой 1,5 мм.

Процесс пластиковой герметизации эффективно предотвращает проникновение флюса и повышает долгосрочную надежность продукта.

Широкий спектр сценариев применения

Реле FH28 показывают свою ценность во многих областях:

Автомобильные электронные системы, идеально подходящие для управления дверными замками, указателями поворота, электрическими стеклоподъемниками.

В области промышленной автоматизации он подходит для автоматического управления дверями, устройствами защитной блокировки и других ключевых позиций.

В области бытовой техники он обеспечивает надежное переключение для управления умным домом и автоматических систем штор.

В области приборостроения он играет важную роль в качестве основного компонента модуля коммутации сигналов.

Руководство по профессиональному отбору

Точки выбора для разных сценариев применения:

Конфигурация контактов: 1А (нормально разомкнутый) подходит для простых коммутационных схем, а 1С (преобразовательный) подходит для сценариев, требующих функций переключения.

Экологическая адаптируемость: флюсовая защита для чистых сред, пластиковая герметизация для агрессивных газов.

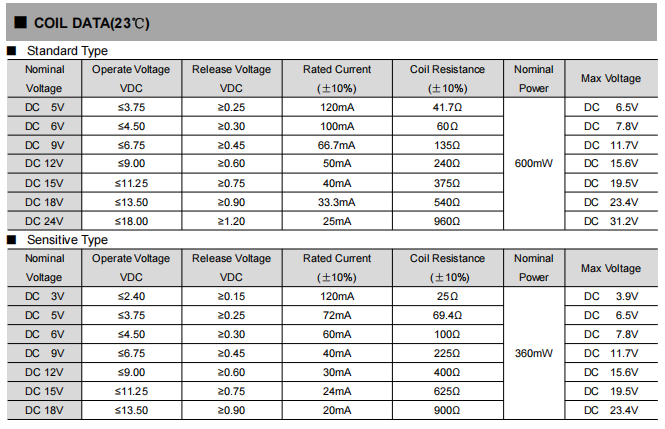

Рекомендации по согласованию напряжения: стандартная катушка подходит для обычного напряжения, чувствительная катушка (тип L) больше подходит для приложений с низким напряжением.

Меры предосторожности при установке: В условиях высокой вибрации требуется особое внимание к методам крепления для обеспечения надежных соединений.

Строгая проверка надежности

Продукт прошел тщательное тестирование и проверку:

Испытание на долговечность под нагрузкой: 100 000 операций при 14 В постоянного тока/20 А, более 1 миллиона операций при 250 В переменного тока/5 А.

Испытание на адаптацию к окружающей среде: температурный цикл -40 ℃ ~ 85 ℃, долгосрочная проверка относительной влажности 90% в жаркой и влажной среде.

Испытание на механическую надежность: вибрация 55 Гц, удар 10 г и проверка в других суровых условиях.

Испытание на долговечность материала: контактный материал сохраняет хорошие контактные характеристики после длительного использования.

Практические предложения по применению

Меры предосторожности при инженерном применении:

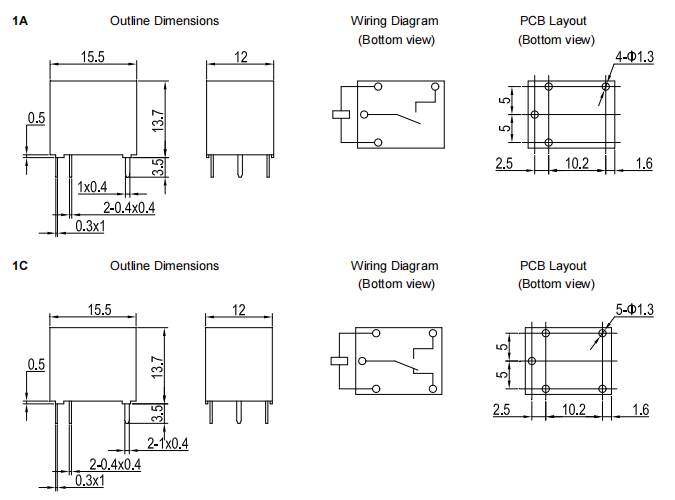

Строго следуйте габаритным чертежам при проектировании печатной платы, обращая особое внимание на расстояние между контактами 10,2 мм.

Компоновка должна выполняться с достаточным электрическим зазором с учетом необходимости отвода тепла во избежание локального перегрева.

Не допускайте превышения максимальных номинальных параметров, не допускайте механических ударов и падений.

Регулярное техническое обслуживание для проверки состояния контактов и поддержания чистоты рабочей среды.

Реле FH28 становятся важным выбором для автомобильной электроники и промышленного управления благодаря своим профессиональным рабочим параметрам и надежному качеству. Благодаря постоянным инновациям компания Zhejiang Fanhar Electronics предлагает на рынке надежные релейные решения.
