Главная / Новости / Новости отрасли / Силовое реле FH12 40A для промышленного оборудования управления, точечной сварки и электропитания

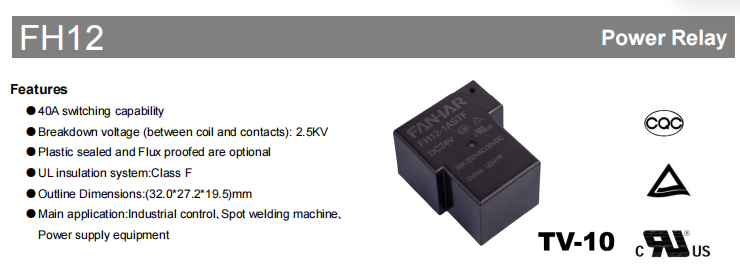

Силовое реле FH12 предназначен для сильноточной коммутации в АСУ ТП, машинах точечной сварки и оборудовании электропитания. Максимальный коммутируемый ток составляет 40А , диэлектрическая прочность 2500 В переменного тока между катушкой и контактами и Система изоляции класса F UL , FH12 обеспечивает надежные электрические характеристики для требовательных промышленных применений. Доступно в обоих пластиковый запечатанный и флюсостойкий конструкции, его можно выбрать в соответствии с различными условиями эксплуатации.
1. Основные характеристики FH12 Силовое реле
40А Switching Capability
FH12 supports a maximum switching current of 40А с максимальной коммутационной способностью 7500ВА , что делает его пригодным для применений, требующих надежного сильноточного переключения.
Надежная электрическая изоляция
relay provides an insulation resistance of 1000 МОм (500 В постоянного тока) и a dielectric strength of 2500 В переменного тока между катушкой и контактами , помогая поддерживать безопасную электрическую изоляцию во время работы.
Несколько конфигураций контактов
FH12 is available in three contact arrangements: 1A (Normally Open), 1B (Normally Closed), and 1C (Changeover).
позволяя пользователям выбирать подходящую конфигурацию для различных схем.
Пластиковая герметичная или флюсовая конструкция
Доступны два варианта конструкции: флюсонепроницаемая и с пластиковым уплотнением.
Согласно техническому описанию, версия с защитой от флюса рекомендуется для чистых сред, а версия с пластиковым уплотнением подходит для сред, содержащих пыль или агрессивные газы, такие как H₂S, SO₂ и NO₂.
Система изоляции класса F
FH12 complies with the Система изоляции UL класса F , отвечающий международным требованиям к изоляции промышленного электрооборудования.

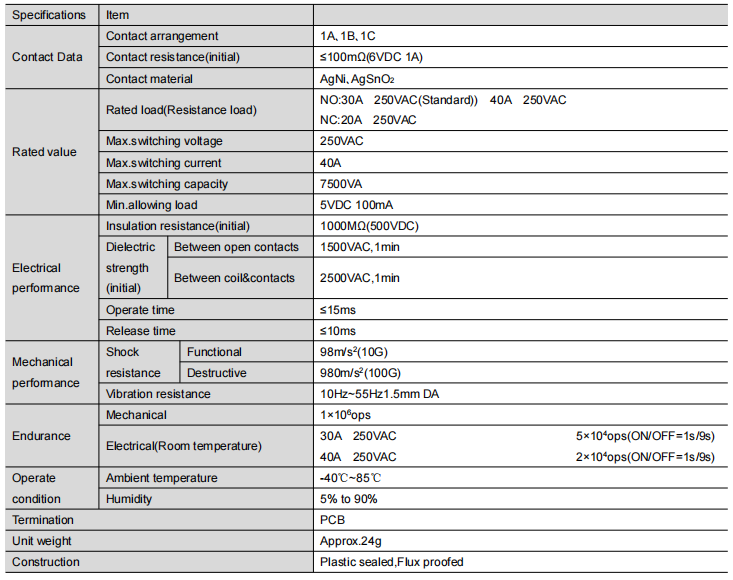

2. Технические характеристики
3. Производительность
FH12 is designed to provide consistent electrical and mechanical performance under specified operating conditions.
Электрические характеристики
- Сопротивление изоляции: 1000 МОм (500 В постоянного тока)
- Диэлектрическая прочность между открытыми контактами: 1500 В переменного тока в течение 1 минуты
- Диэлектрическая прочность между катушкой и контактами: 2500 В переменного тока в течение 1 минуты
Рабочая скорость
- Время работы: ≤15 мс
- Время выпуска: ≤10 мс
Механические характеристики
- Функциональная ударопрочность: 98 м/с² (10G)
- Разрушительная ударная стойкость: 980 м/с² (100G)
- Устойчивость к вибрации: 10–55 Гц, двойная амплитуда 1,5 мм
Срок службы
- Механическая выносливость: 1 × 10⁶ операций
- Электрическая выносливость:
- 30А 250В переменного тока: 5 × 10⁴ операций
- 40А 250VAC: 2 × 10⁴ операций

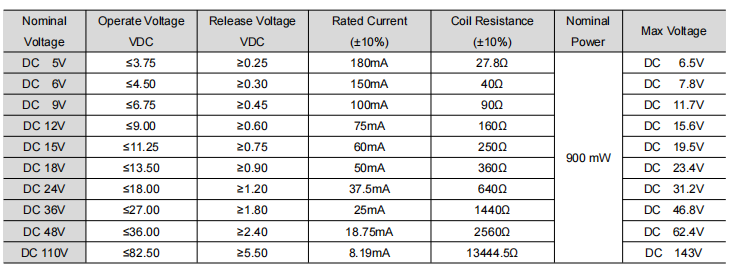

4. Доступные напряжения катушки
FH12 supports multiple DC coil voltage options, including:
5 В, 6 В, 9 В, 12 В, 15 В, 18 В, 24 В, 36 В, 48 В и 110 В постоянного тока , что позволяет реле соответствовать различным требованиям к напряжению системы.
5. Типичные применения
Согласно паспорту продукта, FH12 в первую очередь предназначен для:
Подходит для промышленного оборудования управления, требующего надежного переключения сильноточных нагрузок.
Машины точечной сварки
Предназначен для оборудования точечной сварки, где требуется стабильная работа реле.
Оборудование электропитания
Применимо к оборудованию электропитания, требующему надежных коммутационных характеристик в пределах указанных электрических характеристик.

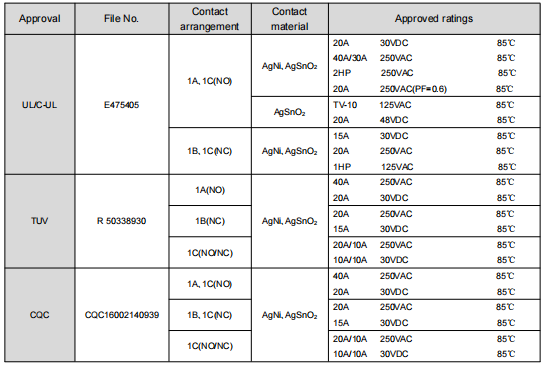

6 . Сертификаты безопасности
FH12 has obtained multiple safety approvals, including:UL / cUL ,TÜV ,CQC
approved ratings vary depending on the contact arrangement and contact material.
7. Часто задаваемые вопросы (FAQ)
Вопрос 1: Каков максимальный ток переключения силового реле FH12?
FH12 supports a maximum switching current of 40А и a maximum switching capacity of 7500ВА .
Вопрос 2: Какие контакты доступны?
relay is available in 1A (нормально разомкнутый), 1B (нормально закрытый) и 1C (перекидной) конфигурации контактов.
Вопрос 3: Какие варианты напряжения катушки доступны?
FH12 supports DC coil voltages of 5 В, 6 В, 9 В, 12 В, 15 В, 18 В, 24 В, 36 В, 48 В и 110 В .
Вопрос 4: Какие контактные материалы доступны?
relay offers AgNi и AgSnO₂ контактные материалы. Согласно даташиту, AgSnO₂ контакты рекомендуются для применений с высоким импульсным током.
Вопрос 5: Какую рабочую температуру поддерживает FH12?
specified ambient operating temperature is от -40°С до 85°С , с рабочим диапазоном влажности от 5% до 90% .
Вопрос 6: Какие сертификаты имеет FH12?
FH12 has obtained UL/cUL, TÜV и CQC сертификаты безопасности с утвержденными рейтингами в зависимости от конфигурации продукта.
8. Заключение
Силовое реле FH12 40А сочетает в себе высокую коммутационную способность, надежную электрическую изоляцию, несколько конфигураций контактов и гибкие варианты конструкции в компактном исполнении. Поддержка напряжения катушки постоянного тока от от 5 В до 110 В и сертифицирован UL/cUL, TÜV и CQC Он предназначен для промышленного управления, машин точечной сварки и оборудования электропитания в заданных условиях эксплуатации.
Для получения дополнительной технической информации, деталей заказа или помощи в выборе продукции обращайтесь Фанхар Электроникс для получения последней документации по продукту FH12 и помощи по применению.
