Промышленное реле FH39- Zhejiang Fanhar Electronics Co., Ltd.

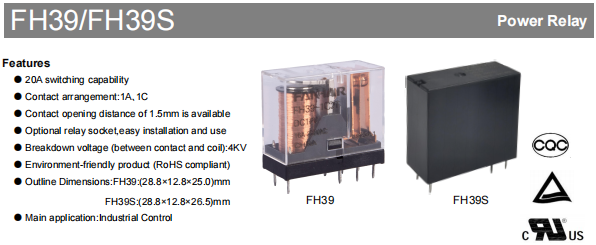

Реле серий FH39 и FH39S — это высокопроизводительные промышленные реле, специально разработанные для промышленных систем управления. Обладая максимальной коммутационной способностью 20 А и доступными с контактами 1 А и 1 С, они отвечают требованиям управления различными цепями. Эти экологически чистые продукты, соответствующие стандартам RoHS, подходят для сложных промышленных условий.

В современных промышленных системах управления надежность реле напрямую влияет на стабильность работы всего оборудования. Реле серии FH39 и FH39S созданы именно для этой цели: благодаря основному преимуществу коммутационной способности до 20 А в сочетании с гибкими конфигурациями контактов и надежной электрической конструкцией они могут уверенно справляться с различными сложными сценариями промышленного применения.

Высокая коммутационная способность для требовательных нагрузок

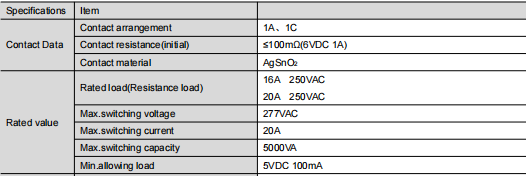

В качестве промышленных реле серия FH39 отличается превосходными электрическими параметрами. Они поддерживают две номинальные характеристики нагрузки: 16 А и 20 А при 250 В переменного тока, с максимальным напряжением переключения 277 В переменного тока и максимальной коммутационной способностью 5000 ВА. Это означает, что они могут надежно управлять двигателем, управлять питанием, системами HVAC и многим другим.

В контактном материале используется AgSnO₂ (оксид серебра и олова), который обеспечивает хорошую проводимость и одновременно стойкость к сварке и дуговой эрозии. Это значительно продлевает срок службы продукта при частом переключении. Чтобы соответствовать различным стандартам безопасности, серия FH39 также предлагает вариант с зазором между контактами 1,5 мм, что еще больше улучшает электрическую изоляцию в открытом состоянии контакта. Что касается расположения контактов, доступны конфигурации как 1A (SPST-NO), так и 1C (SPDT), что позволяет гибко адаптироваться к различным требованиям логики управления.

Высокое выдерживаемое напряжение и многоуровневая защита для безопасности системы

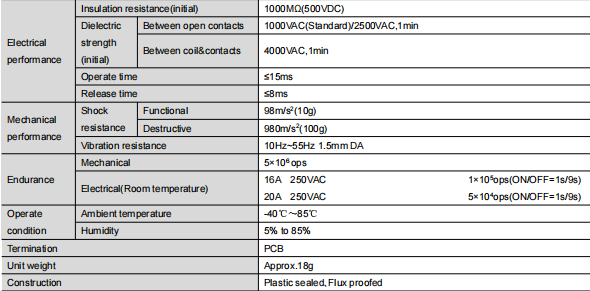

В промышленных средах с высоким напряжением качество изоляции между катушкой и контактами имеет решающее значение. Серия FH39 надежно справляется с этой задачей: диэлектрическая прочность между катушкой и контактами составляет до 4000 В переменного тока, а выдерживаемое напряжение между разомкнутыми контактами соответствует стандарту 1000 В переменного тока; доступна дополнительная версия с высокой стойкостью на 2500 В переменного тока. Кроме того, начальное сопротивление изоляции превышает 1000 МОм (испытано при 500 В постоянного тока), что эффективно предотвращает риски утечки тока и обеспечивает общую безопасность системы.

Конструкция корпуса продукта также учитывает сложность реальных условий использования. Для чистых помещений можно выбрать тип с защитой от флюса. Если оборудование будет использоваться на промышленных объектах, содержащих агрессивные газы, такие как H₂S, SO₂, NO₂, или большое количество пыли, рекомендуется использовать тип с пластиковым уплотнением для лучшей устойчивости к влаге, пыли и загрязнениям.

Несколько вариантов напряжения катушки для гибкой адаптации

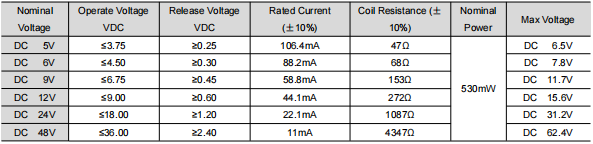

Серия FH39 предлагает различные характеристики напряжения катушки от 5 В до 48 В постоянного тока, все с единой номинальной мощностью 530 мВт. Будь то низковольтный электронный модуль управления или стандартная система управления 24 В или 48 В, доступна подходящая модель. Напряжения срабатывания и отпускания для каждого класса напряжения разумно рассчитаны так, чтобы обеспечить надежное срабатывание и отпускание даже во время колебаний напряжения. Время срабатывания составляет ≤15 мс, а время восстановления – ≤8 мс, что соответствует требованиям к скорости отклика большинства приложений промышленного управления.

Компактная конструкция для легкой установки

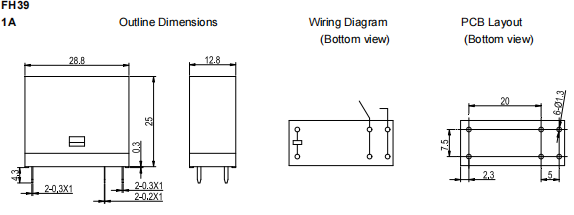

В оборудовании с ограниченным пространством для установки физические размеры компонентов часто становятся ключевым фактором выбора. FH39 имеет внешние размеры 28,8 x 12,8 x 25,0 мм, а FH39S немного выше – 28,8 x 12,8 x 26,5 мм. Оба имеют клеммы для печатной платы, подходящие для автоматизированной установки и производства. Их компактная конструкция позволяет легко устанавливать их на ограниченных по пространству щитах управления или внутри распределительных коробок, оставляя больше места для общей компоновки.

Стоит отметить, что для этой серии доступен дополнительный специальный разъем реле. Это позволяет быстро подключать и заменять кабели без пайки, значительно сокращая время ввода в эксплуатацию и обслуживания оборудования, снижая затраты на обслуживание на месте и повышая гибкость использования.

Долговечность и адаптация к окружающей среде

Благодаря механической выносливости более 5 миллионов операций и отличной электрической стойкости при номинальных нагрузках серия FH39 хорошо подходит для задач управления, требующих частых действий. Диапазон рабочих температур составляет от -40°C до 85°C, что позволяет использовать его в подавляющем большинстве внутренних и наружных промышленных сред. Его адаптируемость к уровню влажности от 5% до 85% обеспечивает стабильную и надежную работу даже во влажных условиях.

Что касается устойчивости к механическим нагрузкам, серия FH39 выдерживает функциональные удары со скоростью 98 м/с² и разрушительные удары со скоростью 980 м/с². Он сохраняет стабильные характеристики в условиях вибрации (от 10 Гц до 55 Гц, двойная амплитуда 1,5 мм), демонстрируя свою структурную надежность при транспортировке и эксплуатации.

Резюме

Благодаря высокой допустимой нагрузке по току 20 А, высокому напряжению изоляции 4000 В переменного тока, широкому выбору катушек и компактной конструкции реле FH39 и FH39S выделяются как надежные продукты в области промышленного управления, предлагая как производительность, так и гибкость. Независимо от того, используются ли они в оборудовании автоматизации, системах питания или модулях управления бытовой техникой, они обеспечивают стабильное и безопасное переключение. Если вы ищете экономичное промышленное реле для своего следующего проекта, безусловно, стоит рассмотреть серию FH39.
