Полное руководство по трехфазным реле управления: принципы, применение и интеллектуальная эволюция

В современных промышленных и коммерческих энергосистемах трехфазный переменный ток является основной движущей силой, питающей мир. От заводских двигателей и компрессоров до центрального кондиционирования воздуха в больших зданиях — их стабильная работа зависит от защиты ключевого компонента — трехфазного реле управления. В этой статье будет представлен всесторонний анализ этого устройства, охватывающий все, от его фундаментального определения до интеллектуальных применений. Это объяснит, почему его считают «разумным стражем» промышленных энергосистем.

Основное определение: больше, чем просто коммутатор — интеллектуальный интерфейс

Трехфазное реле управления, также известное как «контактор», когда речь идет о приводе мощных нагрузок, представляет собой коммутационное устройство с электрическим управлением, специально разработанное для включения, отключения и управления трехфазными нагрузками переменного тока. Его основная ценность заключается в его способности безопасно управлять переключением трехфазной главной силовой цепи гораздо большей мощности (например, 380 В переменного тока или выше) с использованием маломощной цепи управляющего сигнала (например, 24 В постоянного тока или 110 В переменного тока). Такая конструкция обеспечивает «управление большим с помощью малого и сильным со слабым», фундаментально изолируя операторов от опасной высоковольтной главной цепи.

Основное отличие от стандартного реле заключается в его допустимой нагрузке по току и назначении конструкции. Стандартные реле обычно используются в цепях управления или для небольших однофазных нагрузок, тогда как контакты, системы гашения дуги и механическая конструкция трехфазного реле управления усилены для трехфазных сбалансированных нагрузок, высоких пусковых токов во время пуска/останова и частого срабатывания. По сути, это критически важный интерфейс выполнения между системами автоматизации и основной системой электропитания, обеспечивающий стандартизированную и надежную точку подключения для интеграции с ПЛК (программируемые логические контроллеры), РСУ (распределенные системы управления), устройствами плавного пуска или системами управления энергопотреблением.

Основная ценность: многомерный краеугольный камень безопасности, защиты активов и непрерывности работы

Необходимость использования трехфазных реле управления обусловлена строгими требованиями промышленной среды к безопасности, надежности и эффективности.

Основной барьер безопасности : Обеспечивает жизненно важный барьер безопасности для обслуживающего и обслуживающего персонала. Инженеры могут удаленно управлять высоковольтным и мощным оборудованием на заводе с расстояния десятков метров, в безопасности низковольтной диспетчерской, с помощью кнопок или HMI (человеко-машинный интерфейс), что значительно снижает риски, связанные с непосредственным управлением высоковольтным распределительным устройством.

Защита критически важных активов : Двигатели и другое вращающееся оборудование являются основными промышленными активами. Их наиболее фатальными «убийцами» часто являются потеря фазы, дисбаланс, перегрузка и пониженное напряжение. Реле управления работают в тандеме с независимыми блоками термомагнитной защиты или электронными реле перегрузки, образуя двухуровневую схему защиты. Например, потеря фазы может привести к скачку тока в оставшихся двух фазах работающего двигателя. Этот всплеск может достигать 1,73 раза выше нормы. Это может привести к быстрому перегреву и выгоранию. Серьезный дисбаланс напряжения приводит к возникновению токов обратной последовательности. Эти токи вызывают дополнительный нагрев и вибрацию. Однако реле может обнаружить и разорвать цепь в течение десятков миллисекунд, предотвращая тем самым катастрофические повреждения.

Фонд непрерывности операционной деятельности и энергоэффективности : Незапланированные простои представляют собой значительные потери в промышленном производстве. Благодаря превентивной защите реле позволяют избежать остановок производства и ремонта, продолжающегося несколько дней или даже недель, вызванного перегоранием двигателя. Они также гарантируют, что оборудование работает при номинальном напряжении и в сбалансированных условиях. Исследования показывают, что долговременный дисбаланс напряжения в 3,5 % может повысить температуру двигателя на 25 %, снизить эффективность и увеличить энергопотребление. Контролируя и выдавая сигналы тревоги, реле побуждают пользователей улучшать качество сети, напрямую экономя затраты на электроэнергию.

Физический инструмент автоматизации и интеллекта : Это элементарная «единица», составляющая основу всей современной логики автоматизации. Будь то пуск двигателя по схеме «звезда-треугольник», последовательный пуск/останов нескольких устройств или реагирование на сигналы температуры/влажности от системы управления зданием, окончательное выполнение зависит от надежного размыкания и замыкания трехфазного реле управления.

Эволюция интеллектуального мониторинга: от пассивной защиты к активной диагностике

Новейшие трехфазные реле управления — это гораздо больше, чем просто переключающие устройства. Теперь они могут отслеживать и диагностировать качество электроэнергии в режиме онлайн в рамках своих интегрированных функций. Они постоянно «слушают» и анализируют «состояние здоровья» трехфазного источника питания.

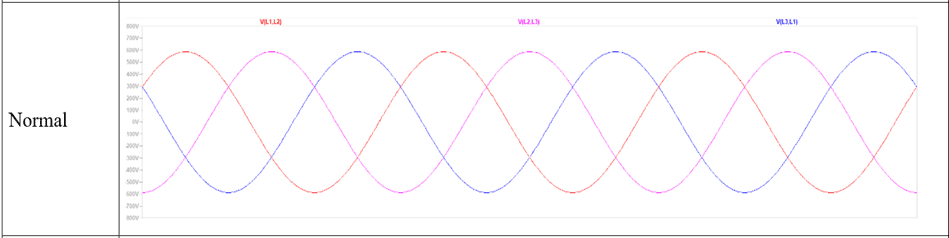

Идеальная трехфазная электросеть

К основным контролируемым и защищенным аномальным состояниям относятся:

Потеря фазы: Причиной является перегорание предохранителя, сварка/отказ контакта контактора, обрыв проводов или ослабление соединений.

Неправильная последовательность фаз : Оборудование, требующее направления вращения, такое как насосы и вентиляторы, подвержено механическому изменению направления вращения или даже повреждению, если последовательность фаз неправильная.

Дисбаланс напряжения : Это вызвано неравномерным распределением однофазной нагрузки. Это также вызвано проблемами с сеткой. И это вызвано асимметричным импедансом. Дисбаланс напряжения, превышающий 2%, обычно требует внимания.

Повышенное и пониженное напряжение : Колебания напряжения, выходящие за пределы допуска оборудования, могут повредить изоляцию или вызвать недостаточный крутящий момент и перегрев.

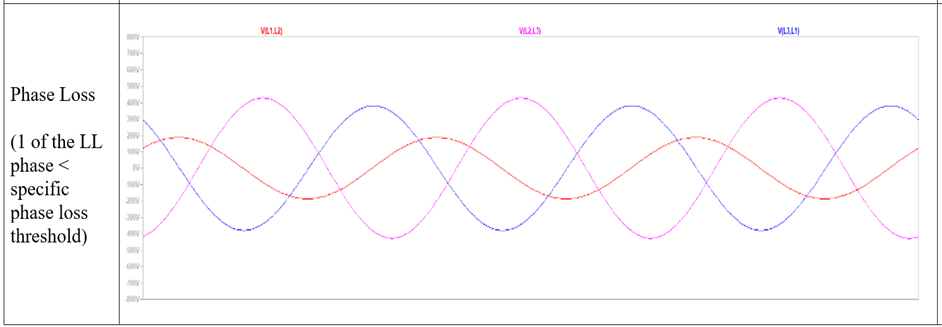

Трехфазная электросеть с однофазной потерей

По функциональной глубине реле контроля можно разделить на следующие категории:

Базовый тип : контролирует потерю фазы и последовательность фаз.

Стандартный тип : Добавляет базовый мониторинг дисбаланса напряжения, повышенного/пониженного напряжения.

Улучшенный/Интеллектуальный Тип: Предлагает программируемые пороговые значения, временные задержки, расчеты асимметрии и может включать мониторинг тока, измерение мощности и даже загрузку данных через интерфейсы связи.

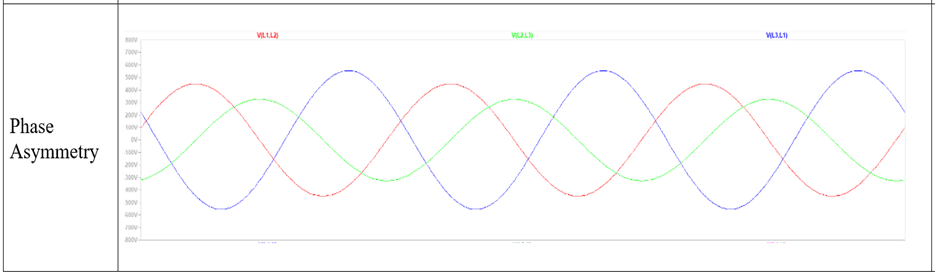

Трехфазная электросеть с асимметрией фаз

Когда какой-либо параметр превышает заданный порог безопасности, внутренняя логическая схема реле приводит к изменению состояния выходных контактов. Обычно это используется для прерывания цепи управления главного контактора и остановки оборудования. Он также может использовать дополнительный набор вспомогательных контактов для включения звуковой или визуальной сигнализации.

Принцип работы: гениальное сочетание электромагнетизма и материаловедения

Он работает на той же основной идее, что и классический электромагнетизм, но в современных конструкциях используются многие улучшения в материалах и машиностроении.

Энергизация и генерирование силы : При подаче на катушку управляющего напряжения создаваемое магнитное поле намагничивает неподвижный сердечник, притягивая к себе подвижный сердечник (якорь). Изоляционный материал катушки и конструкция обмотки обеспечивают долговременную термостойкость и точное срабатывание напряжения.

Механическая передача и замыкание контактов: Движение якоря передается через механическую связь на главный и вспомогательный контакты. Основные контакты обычно состоят из сплавов на основе серебра (например, оксид серебра-кадмия или оксид серебра-олова), которые обеспечивают хорошую проводимость и устойчивость к дуговой эрозии, а также низкое сопротивление контактов. В момент замыкания контакта встроенные пружины контактного давления обеспечивают начальное контактное давление, снижая риск отскока и сварки.

Управление дугой и разрыв: Размыкание больших токов приводит к образованию высокотемпературных дуг. В реле используется технология дугогасительных камер с металлическими решетками для разделения, охлаждения и удлинения дуги для быстрого гашения. Это ключ к обеспечению срока службы контактов и безопасной размыкающей способности.

Выпуск и сброс : После исчезновения управляющего сигнала катушка размагничивается. Возвратная пружина, которая обычно сильнее контактной пружины, затем быстро возвращает якорь в исходное положение. Контакты разъединяются как можно быстрее, чтобы минимизировать время возникновения дуги.

Типовая схема подключения трехфазного реле управления

Основные компоненты и руководство по научному выбору

Типичное трехфазное реле управления состоит из следующих прецизионных подсистем:

Электромагнитная система: Включает в себя бобину, катушку, неподвижный сердечник из ламинированных листов кремнистой стали E или U-образной формы и подвижный сердечник. Конструкция листов кремнистой стали, характеризующаяся высокой проницаемостью и низкими потерями на вихревые токи, обеспечивает высокий КПД, низкое энергопотребление и низкое тепловыделение.

Контактная система:

Основные контакты: Есть три пары, по которым подается ток главной цепи, которые имеют большую площадь и требуют высоких материалов.

Вспомогательные контакты: Для цепей управления обычно используются модульные вставные конструкции для гибкой конфигурации, обеспечивающие нормально открытый (НО) и нормально закрытый (НЗ) сигналы.

Система дугового пожаротушения: В основном состоит из дугогасительного колпака, изготовленного из керамики или высокопрочного пластика, и внутреннего набора стальных разделительных пластин с медным покрытием.

Механизм и корпус: Корпус из высокопрочного инженерного пластика или термореактивного материала, обеспечивающий изоляцию, защиту (класс IP) и механическую поддержку.

Пятиэтапный метод научного отбора:

Определите характеристики нагрузки. Определите, является ли нагрузка двигателем, печью сопротивления или трансформатором? Ключевые параметры включают пусковой ток двигателя (обычно в 5–7 раз превышающий номинальный ток) и рабочий цикл (например, S1 для непрерывного режима работы или S3 для повторно-кратковременного режима работы).

Электрические параметры соответствия:

Напряжение катушки: Должно точно соответствовать напряжению питания управления (переменный/постоянный ток, значение).

Номинальный рабочий ток (Ie) : Указано напряжение, при котором главные контакты могут проводить ток. Он должен быть больше, чем ток полной нагрузки нагрузки (FLC). При нагрузке двигателя учитывайте термический удар во время запуска и допускайте запас в 10–15%.

Номинальное напряжение изоляции (Ui) и импульсное выдерживаемое напряжение (Uimp) : Должно соответствовать уровню сетки.

Выберите категорию функции и производительности:

Категория использования: Наиболее распространены AC-3 (запуск/остановка двигателя с короткозамкнутым ротором) или AC-1 (резистивная нагрузка). Категория АС-3 требует более высокой отключающей способности.

Потребности в мониторинге: Требуется ли контроль напряжения? Нужны ли регулируемые пороги и задержки? Нужна ли память и индикация неисправностей?

Электрическая жизнь и механическая жизнь : Относится к количеству надежных операций в номинальных условиях. Проверьте способ монтажа (DIN-рейка или винт), необходимое количество вспомогательных контактов и необходимость наличия механической блокировки или модулей таймера/связи для реверсивного управления.

Подтвердите установку и аксессуары: Проверьте способ крепления. Это может быть DIN-рейка или винт. Также проверьте необходимое количество вспомогательных контактов. И нужна ли механическая блокировка или модули таймера/связи для реверсивного управления.

Экологическая пригодность: Учитывайте температуру окружающей среды. Учитывайте влажность. Рассмотрим пыль. Рассмотрим агрессивные газы. Учитывайте вибрацию. Выберите соответствующую степень защиты (код IP). Выберите подходящий материал/процесс.

Отраслевые применения и перспективы на будущее

Трехфазное реле управления является универсальным базовым компонентом, охватывающим следующие области применения:

Производство: Станки, конвейеры, термопластавтоматы и компрессоры требуют управления двигателем.

Инфраструктура: Насосы, вентиляторы, приточно-вытяжные установки, шкафы распределения освещения.

Новая Энергия: Шкафы, соответствующие сетевому стандарту, используются для фотоэлектрических инверторов, а управление силовым модулем — для зарядных станций.

Автоматизация зданий: Автоматическое управление бытовыми водяными насосами, пожарными насосами, вентиляционным оборудованием.

Будущие тенденции развития ясно указывают на глубокий интеллект и интеграцию:

Мониторинг состояния и профилактическое обслуживание: Реле следующего поколения будут включать в себя более совершенные датчики, способные отслеживать эрозию контактов, повышение температуры, состояние катушек и использовать алгоритмы для прогнозирования оставшегося срока службы, что позволит перейти от «плановой замены» к «обслуживанию по требованию».

Глубокая интеграция в промышленный Интернет вещей: Благодаря интеграции протоколов промышленного Ethernet, таких как Profinet, EtherCAT, Modbus TCP и т. д., реле станут интеллектуальными узлами в сети IIoT, загружая в режиме реального времени данные о токе, напряжении, энергопотреблении, состоянии и сигналах тревоги, предоставляя базовые данные для цифровых двойников и управления энергопотреблением.

Интеграция функциональной безопасности: Интеграция функций безопасности, соответствующих таким стандартам, как IEC 61508 или ISO 13849, таких как Safe Torque Off (STO), позволяет напрямую использовать их в системах управления безопасностью зданий, упрощая проектирование контуров безопасности.

Слияние устройств и миниатюризация: Функции будут дополнительно интегрированы с функциями преобразователей частоты, устройств плавного пуска и защитных устройств, образуя интеллектуальные контроллеры двигателей, которые сочетают в себе управление, защиту, регулирование скорости и диагностику, при этом плотность мощности постоянно увеличивается.

Заключение

Трехфазное реле управления превратилось из простого электромеханического переключателя в ключевое интеллектуальное устройство, объединяющее контроль мощности, защиту оборудования, логическое выполнение и сбор данных. Это прочный краеугольный камень пирамиды промышленной автоматизации и мост, соединяющий мир физической власти с миром цифровой информации. Глубокое понимание его принципов, ценности и методов выбора необходимо не только для обеспечения надежной работы отдельных устройств, но и для построения безопасных, эффективных, гибких и ориентированных на будущее современных промышленных энергосистем. Его роль будет становиться все более важной в контексте Индустрии 4.0 и двойных целей по выбросам углерода.
