Сильноточные реле новой энергии серии FH66NE | Реле 100 А и 160 А для солнечных инверторов и промышленного управления

Поскольку системы возобновляемых источников энергии и промышленная автоматизация продолжают развиваться в направлении более высокой удельной мощности и большей эффективности, ожидается, что реле New Energy Relay будут обеспечивать не только надежные коммутационные характеристики, но также отличную пропускную способность по току, высокую электрическую изоляцию и долгосрочную эксплуатационную стабильность.

Разработанный для удовлетворения этих строгих требований, Fanhar Сильноточные реле новой энергии серии FH66NE специально разработан для солнечных инверторов, схем предварительной зарядки инверторов и промышленного оборудования управления. На данный момент в серию входят две модели: FH66NE100 и FH66NE160 — обеспечивают номинальный ток непрерывной нагрузки 100 А и 160 А соответственно.

Обе модели построены на одной платформе, имеют одинаковые габаритные размеры, конфигурацию монтажа, варианты катушек и характеристики изоляции. Эта унифицированная конструкция платформы позволяет производителям оборудования выбирать соответствующий номинальный ток без изменения конструкции установки, что упрощает разработку продукта и одновременно улучшает совместимость платформы для будущих обновлений.

Серия FH66NE была успешно внедрена в массовое производство в многочисленных проектах возобновляемой энергетики и промышленного управления, продемонстрировав свою надежность в требовательных приложениях по переключению мощности.

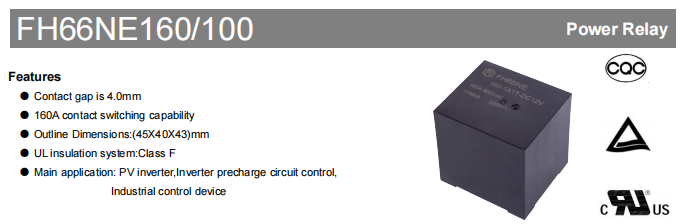

FH66NE 100/160

Конструкция с высокой изоляцией для повышения электробезопасности

Электрическая изоляция является важнейшим требованием для оборудования, использующего возобновляемые источники энергии, работающего в условиях высокого напряжения. Чтобы обеспечить надежную изоляцию и эксплуатационную безопасность, серия FH66NE имеет конструкцию с высокой изоляцией, подходящую для требовательных приложений управления питанием.

Реле имеет Контактный зазор 4,0 мм , диэлектрическая прочность 2500 В переменного тока между открытыми контактами и 5000 В переменного тока между катушкой и контактами . Кроме того, реле обеспечивает начальное сопротивление изоляции 1000 МОм при 500 В постоянного тока и adopts Класс F изоляция, помогающая улучшить электрическую изоляцию и надежность системы во время длительной эксплуатации.

Эти электрические характеристики позволяют серии FH66NE соответствовать требованиям к изоляции солнечных инверторов, схем предварительной зарядки инверторов и промышленных систем управления, обеспечивая надежную защиту для приложений переключения высокого напряжения.

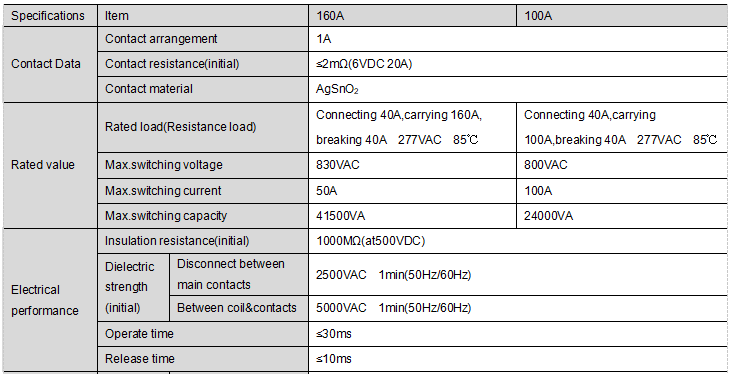

FH66NE 100/160 performance data

Надежная работа в сложных промышленных условиях

Помимо своих электрических характеристик, серия FH66NE обеспечивает долговременную надежность в сложных условиях эксплуатации. Реле подходит для применений, где важна стабильная работа, даже в средах, подверженных перепадам температуры, вибрации и механическим нагрузкам.

Серия FH66NE работает в широком диапазоне температур окружающей среды: от -40°С до 85°С , что делает его пригодным для систем возобновляемой энергии и промышленного оборудования, используемого в различных климатических условиях. Он также предлагает механический ресурс до 1 000 000 операций и an электрический срок службы 30 000 операций при определенных условиях испытаний (40 А ВКЛ. / 40 А ВЫКЛ., резистивная нагрузка 277 В переменного тока), обеспечивая надежную работу на протяжении всего срока службы продукта.

Для дальнейшего повышения долговечности реле спроектировано так, чтобы выдерживать вибрацию и механические удары, обычно встречающиеся в промышленном применении. Эти характеристики делают серию FH66NE надежным выбором для оборудования, требующего стабильного и непрерывного переключения питания в течение длительных периодов эксплуатации.

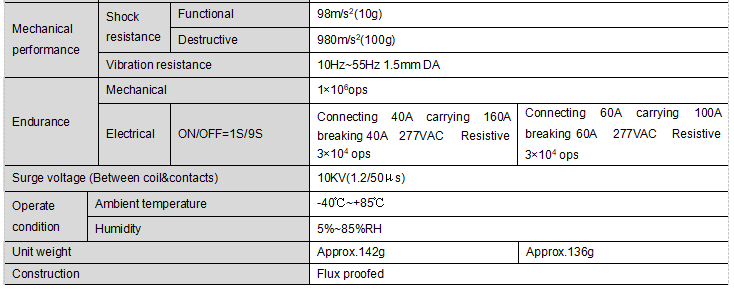

FH66NE 100/160 Mechanical Life & Environmental Performance

Несколько вариантов напряжения катушки для гибкой конструкции системы

Различные системы управления требуют разных конфигураций напряжения катушки. Для упрощения системной интеграции серия FH66NE доступна с несколькими вариантами напряжения катушки постоянного тока, включая 6 В постоянного тока, 9 В постоянного тока, 12 В постоянного тока, 24 В постоянного тока и 48 В постоянного тока.

Каждый вариант катушки рассчитан на номинальную потребляемую мощность 3,2 Вт, что позволяет инженерам выбирать наиболее подходящее управляющее напряжение без изменения платформы реле. Стандартизированная конструкция катушки не только улучшает совместимость с различными цепями управления, но и упрощает разработку продуктов для производителей, использующих несколько платформ напряжения.

Благодаря общей структуре реле для всех вариантов катушек серия FH66NE помогает снизить сложность конструкции, поддерживая при этом гибкие конфигурации системы.

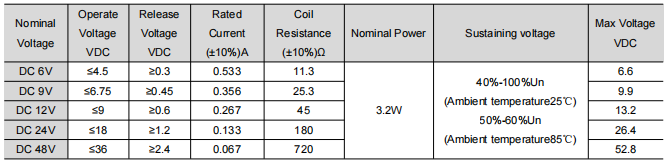

FH66NE 100/160 Coil Specification

Компактная конструкция платформы для упрощения обновления продукта

FH66NE100 и FH66NE160 имеют одинаковую конструкцию платформы, что упрощает производителям разработку семейств продуктов с разными номиналами тока.

Обе модели имеют идентичные внешние размеры 45 × 40 × 43 мм, а также одинаковую конфигурацию монтажа, расположение клемм, характеристики изоляции и доступные характеристики катушек. Основное различие между двумя моделями заключается в их способности поддерживать постоянный ток.

Эта общая платформа позволяет производителям оборудования модернизировать ток со 100 А до 160 А без изменения конструкции печатной платы или механической установки. В результате циклы разработки могут быть сокращены, затраты на проектирование снижены, а стандартизация продукции улучшена.

Для производителей, которым нужны масштабируемые решения для различных номинальных мощностей, серия FH66NE представляет собой эффективную и практичную платформу.

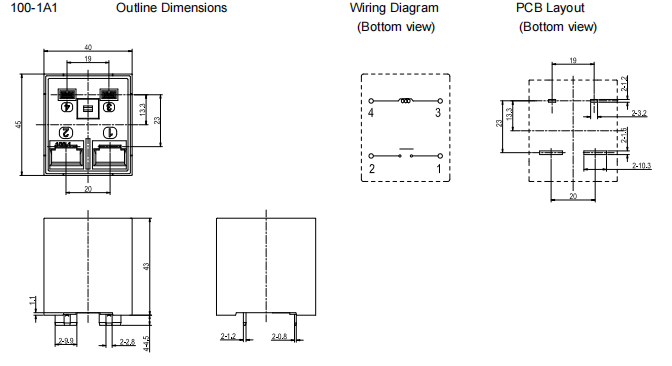

fh66ne-100 Outline Dimension

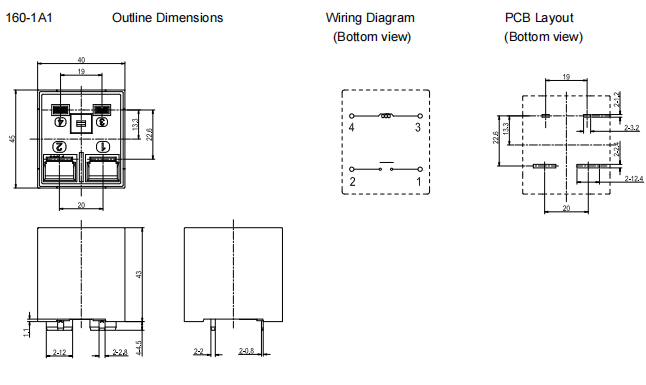

fh66ne-160 Outline Dimension

Типичные применения

Серия FH66NE, предназначенная для сильноточных переключателей мощности, широко используется в возобновляемых источниках энергии и промышленных системах управления, где требуются надежные коммутационные характеристики и способность выдерживать большие токи.

Типичные области применения включают в себя:

В этих системах реле обычно используется для переключения основного питания, управления цепью предварительной зарядки и других функций сильноточного переключения, помогая повысить надежность системы и эксплуатационную безопасность.

Благодаря своим высоким изоляционным характеристикам, компактной конструкции платформы и широкому диапазону рабочих температур серия FH66NE хорошо подходит для требовательных приложений управления мощностью в современном энергетическом и промышленном оборудовании.

Как выбрать FH66NE100 или FH66NE160

Поскольку FH66NE100 и FH66NE160 разработаны на одной платформе, выбор подходящей модели в основном зависит от требуемого постоянного тока переноса приложения.

FH66NE100 рекомендуется для систем, требующих постоянного тока до 100 А, что делает его пригодным для стандартных фотоэлектрических инверторов и промышленного оборудования управления.

Для приложений, требующих более высокой допустимой силы тока, таких как мощные солнечные инверторы и системы хранения энергии, FH66NE160 обеспечивает увеличенный непрерывный ток нагрузки до 160 А при сохранении тех же установочных размеров и электрического интерфейса.

Поскольку обе модели используют одну и ту же механическую платформу, производители могут легко повысить производительность продукта, не перепроектируя структуру оборудования. Такая согласованность платформы упрощает разработку продукта, сокращает циклы проектирования и поддерживает дальнейшее расширение продукта.

Часто задаваемые вопросы

Вопрос 1: Что такое сильноточное реле новой энергии серии FH66NE?

Серия FH66NE — это сильноточные электромагнитные реле новой энергии, разработанные Fanhar Electronics для применения в возобновляемых источниках энергии и промышленном управлении. В настоящее время в серию входят FH66NE100 и FH66NE160, обеспечивающие варианты постоянного тока нагрузки 100 А и 160 А при сохранении той же конструкции платформы. Он в первую очередь предназначен для солнечных инверторов, схем предварительной зарядки инверторов и промышленного оборудования управления.

Вопрос 2. Какую конфигурацию контактов использует серия FH66NE?

Серия FH66NE имеет конфигурацию контактов 1 формы A (SPST-NO) с контактным материалом AgSnO₂. Реле обеспечивает номинальную коммутационную способность 40 А, что делает его пригодным для приложений управления мощностью, требующих надежных коммутационных характеристик.

В3: Каковы механические и электрические показатели срока службы?

В заданных условиях испытаний серия FH66NE обеспечивает:

Механический срок службы: до 1 000 000 операций.
Электрический срок службы: до 30 000 операций (40 А ВКЛ./40 А ВЫКЛ., резистивная нагрузка 277 В переменного тока)

Эти характеристики демонстрируют способность реле обеспечивать надежную долговременную работу в требовательных приложениях управления мощностью.

В4: Можно ли напрямую заменить FH66NE100 и FH66NE160?

Поскольку обе модели имеют одинаковую механическую платформу, установочные размеры, расположение клемм и характеристики катушки, выбор должен основываться в первую очередь на требуемом постоянном токе нагрузки.

Для приложений, требующих более высокой допустимой силы тока, рекомендуемым выбором является FH66NE160. Для систем, рассчитанных на номинальный ток 100 А, FH66NE100 является подходящим решением.

Вопрос 5: Какие сертификаты имеет серия FH66NE?

Согласно спецификации продукта, серия FH66NE получила сертификаты UL/cUL, TÜV и CQC.

Эти сертификаты демонстрируют, что реле соответствует признанным требованиям безопасности и подходит для промышленного управления электропитанием и использования возобновляемых источников энергии, требующих международно признанных разрешений.
