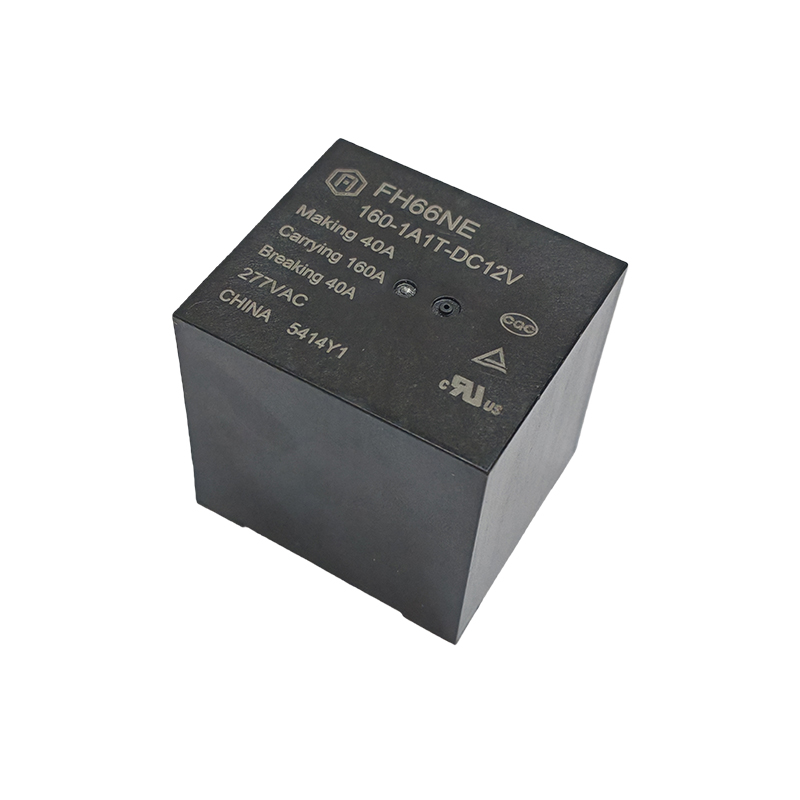

FH66NE-100/160 Реле для новой энергетики Соответствует стандартам UL, TUV, CQC

Характеристики:

Зазор между контактами: 4,0 мм
Коммутационная способность контактов: 160 А
Габаритные размеры: 45 × 40 × 43 мм
Система изоляции по UL: класс F
Основное применение: фотоэлектрические инверторы, управление цепью предварительного заряда инвертора, устройства промышленной автоматики

Параметры

Технические параметры		Элемент		160А	100А
Контактные данные		Контактная договоренность		1А
		Контактное сопротивление (начальное)		≤2мОм(6В постоянного тока 20А)
		Контактный материал		AgSnO ₂
Номинальное значение		Номинальная нагрузка (нагрузка сопротивления)		Подключение 50 А,перенос 160 А, отключение 50 А 830 В переменного тока 85℃	Подключение 30 А,перенос 100 А,разрыв 30 А 800 В переменного тока 85℃
		Макс. напряжение переключения		830В переменного тока	800В переменного тока
		Макс. ток переключения		160А	100А
		Макс.коммутационная мощность		41500ВА	24000ВА
Электрические характеристики		Сопротивление изоляции (начальное)		1000 МОм (при 500 В постоянного тока)
		Диэлектрическая прочность (начальная)	Отключение между основными контактами	2500 В переменного тока 1 мин (50 Гц/60 Гц)
			Между катушкой и контактами	5000 В переменного тока 1 мин (50 Гц/60 Гц)
		Время работы		≤30мс
		Время выпуска		≤10мс
Механические характеристики		Ударопрочность	Функциональный	98м/с ² (10г)
			Разрушительный	980м/с ² (100г)
		Вибростойкость		10 Гц~55 Гц 1,5 мм DA
Выносливость		Механический		1× 10 ⁶ опс
		Электрический	ВКЛ/ВЫКЛ= 1С/9С	Подключение 50А, несущее 160А, отключающее 50А 830В переменного тока, резистивное 85℃ 3×10 ⁴ опс	Подключение 30А, несущее 100А, разрывное 30А, 800 В переменного тока, резистивное 85℃ 3×10 ⁴ опс
Напряжение перенапряжения (между катушкой и контактами)				10КВ(1,2/50 мкс)
Работать состояние	Температура окружающей среды			-40℃~ 85℃
	Влажность			5%~85%RH
Вес единицы				Приблизительно 133 г
Строительство				Флюсостойкость

Описывать

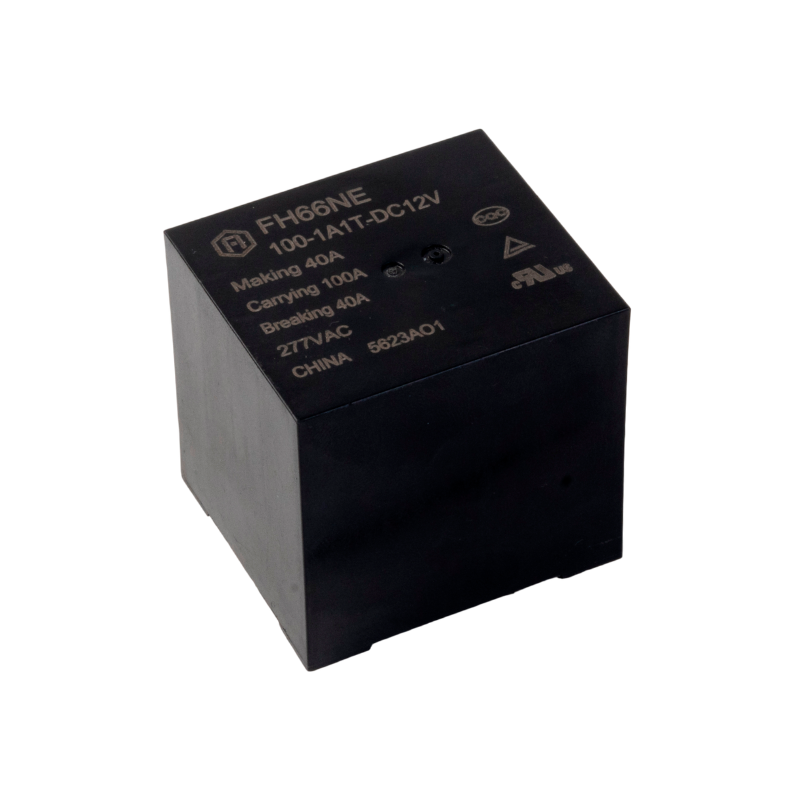

Реле для новой энергетики FH66NE-100 с коммутационной способностью контактов 100 А представляет собой высокопроизводительное реле, разработанное для применений в области новой энергетики. Оно подходит для различных систем промышленной и электронной автоматики. В изделии используется передовая технологию пайки в вакууме, обеспечивающая герметичность контактов и заполнение водородом, что эффективно предотвращает окисление и позволяет быстро размыкать цепи постоянного тока высокого напряжения. Его конструкция с низким энергопотреблением (максимальная мощность составляет всего 4,5 Вт) обеспечивает превосходную энергоэффективность. Реле FH66NE-100 имеет многослойную конструкцию токовых шин для эффективного снижения температурного нагрева. Сопротивление контактов составляет менее 1,0 мОм. Продукт соответствует экологическому стандарту RoHS. Его компактные размеры (всего 38 × 30 × 18,5 мм) облегчают установку в оборудовании с ограниченным пространством. Кроме того, реле поддерживает поляризованные и неполяризованные конфигурации контактов для удовлетворения потребностей различных сценариев применения. Модель FH66NE-100 подходит для применений в телекоммуникационном оборудовании, солнечных энергосистемах, электромобилях, электроинструменте и зарядных станциях. Высокая ударопрочность и вибростойкость позволяют ему стабильно работать в неблагоприятных условиях. Реле также поддерживает функцию дистанционной индикации состояния: пользователь может легко проверять статус включения/выключения реле через вспомогательные контакты. Реле FH66NE-100 — это продукт, сочетающий высокую производительность, низкое энергопотребление и повышенную надежность, предлагающий надежное решение для современных систем электронного управления и автоматизации.
