Силовое реле серии W11: высокая коммутационная способность 10 А, сверхнизкое энергопотребление катушки 200 мВт, высокое выдерживаемое напряжение 5 кВ.

В современных приложениях промышленной автоматизации и умного дома производительность реле имеет решающее значение для стабильности и эффективности оборудования. Реле W11 , благодаря своей выдающейся производительности и надежности, является идеальным выбором для промышленный контроль , умный дом и управление питанием связи 5G. Ниже приводится подробное описание реле W11, которое поможет вам понять его особенности и преимущества.

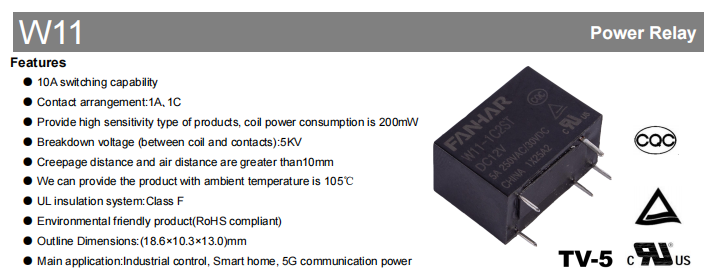

Особенности продукта

Возможность переключения 10А: Реле W11 выдерживает токовую нагрузку до 10 А, отвечая потребностям различных промышленных и бытовых применений.

Высокое напряжение пробоя: Пробивное напряжение 5 кВ (между катушкой и контактами) обеспечивает чрезвычайно высокую безопасность и надежность.

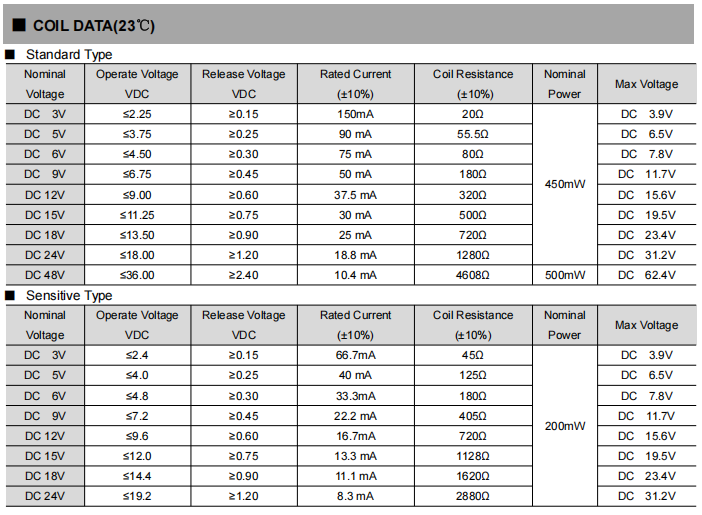

Высокая чувствительность: Доступна высокочувствительная версия с потребляемой мощностью катушки всего 200 мВт и быстрым временем отклика.

Экологически чистый дизайн: Соответствует RoHS, экологически безопасен.

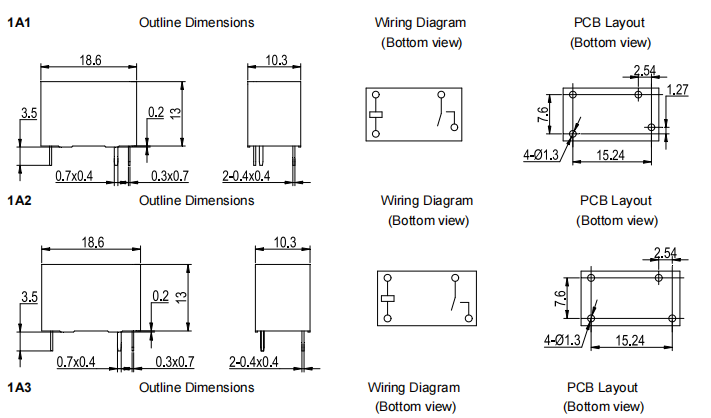

Компактные размеры: Небольшие габаритные размеры (18,6×10,3×13,0 мм) позволяют легко интегрировать его в различные устройства.

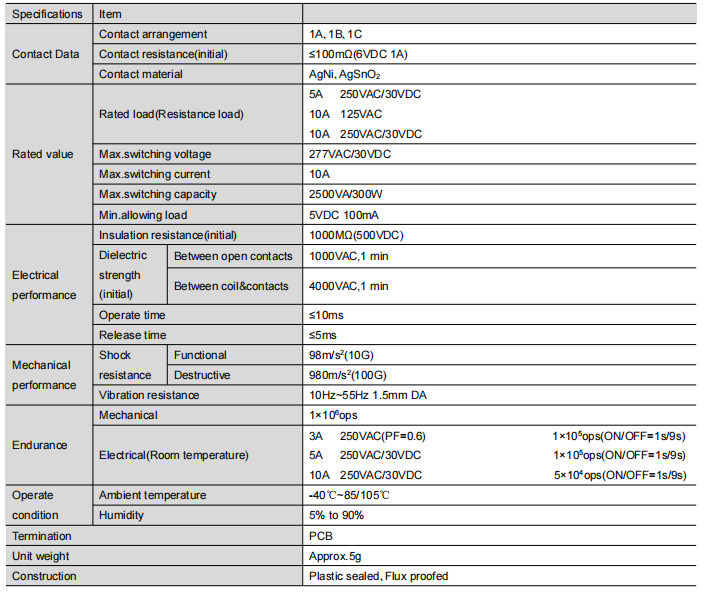

Параметры продукта

Контактное расположение: 1A (один формы A, SPST-NO) и 1C (один формы C, SPDT) для удовлетворения различных требований к проектированию схем.

Контактное сопротивление (начальное): ≤100 мОм (при 6 В постоянного тока, 1 А), что обеспечивает эффективную передачу тока.

Контактный материал: AgNi и AgSnO₂, обеспечивающие превосходную проводимость и долговечность.

Номинальная нагрузка: 5А 250В переменного тока/30В постоянного тока, 10А 125В переменного тока; максимальное коммутируемое напряжение 277 В переменного тока/30 В постоянного тока; максимальный коммутируемый ток 10А; максимальная коммутационная мощность 2500ВА/300Вт; минимально допустимая нагрузка 5 В постоянного тока, 100 мА.

Обзор производительности

Сопротивление изоляции (начальное): До 1000 МОм (при 500 В постоянного тока), обеспечивая надежную гальваническую изоляцию.

Диэлектрическая прочность (начальная): 1000 В переменного тока в течение 1 минуты между разомкнутыми контактами; 4000 В переменного тока в течение 1 минуты между катушкой и контактами.

Время работы: ≤10 мс; Время восстановления: ≤5 мс, что обеспечивает быстрый отклик.

Механические характеристики: Выдерживает функциональный удар 98 м/с² (10G) и разрушительный удар 980 м/с² (100G); вибростойкость 10–55 Гц с двойной амплитудой 1,5 мм.

Выносливость: Механический ресурс до 1×10⁶ операций; электрический срок службы до 1×10⁵ операций в заданных условиях (ВКЛ/ВЫКЛ = 1 с/9 с).

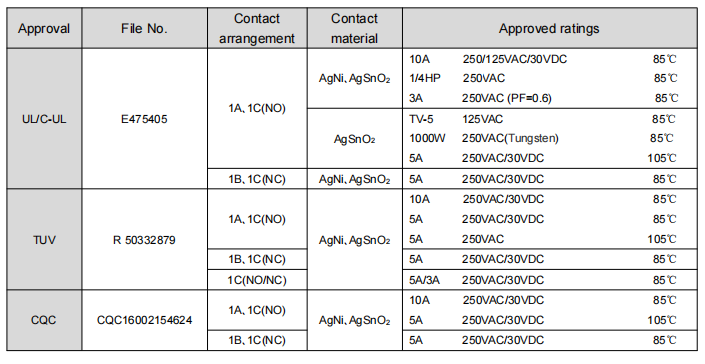

Полные сертификаты безопасности

Реле серии W11 получило множество международных сертификатов безопасности, что облегчает глобальные продажи:

UL/C-UL (E475405): Одобрено для номинальной нагрузки 10 А 250 В переменного тока/30 В постоянного тока (85 ℃), TV-5 125 В переменного тока (85 ℃) и 5 А 250 В переменного тока/30 В постоянного тока (105 ℃).

ТУВ (Р 50332879): Одобрено для номинального тока 10 А, 250 В переменного тока/30 В постоянного тока (85 ℃) и 5 А.

ККК (CQC16002154624): Одобрено для 10 А 250 В переменного тока/30 В постоянного тока (85 ℃) и 5 А 250 В переменного тока/30 В постоянного тока (105 ℃).

Типичные применения

Промышленный контроль : Используется для управления двигателями и другим оборудованием на производственных линиях.

Умный дом : Обеспечивает стабильный контроль тока в интеллектуальных приборах.

Мощность связи 5G: Обеспечивает эффективное переключение тока при управлении питанием базовой станции 5G.

Заключение

Реле W11, обладающее выдающимися характеристиками и широким спектром применения, является идеальным выбором для устройств промышленного управления и умного дома. Независимо от того, работает ли он в условиях экстремальных температур или в приложениях, требующих переключения высокого тока, W11 обеспечивает стабильное и безопасное решение. Свяжитесь с нами сегодня, чтобы узнать больше о W11, и позвольте нашей профессиональной команде помочь вам выбрать модель реле, наиболее подходящую для вашего приложения. Давайте вместе двигаться к более эффективному и надежному будущему интеллектуального управления.
