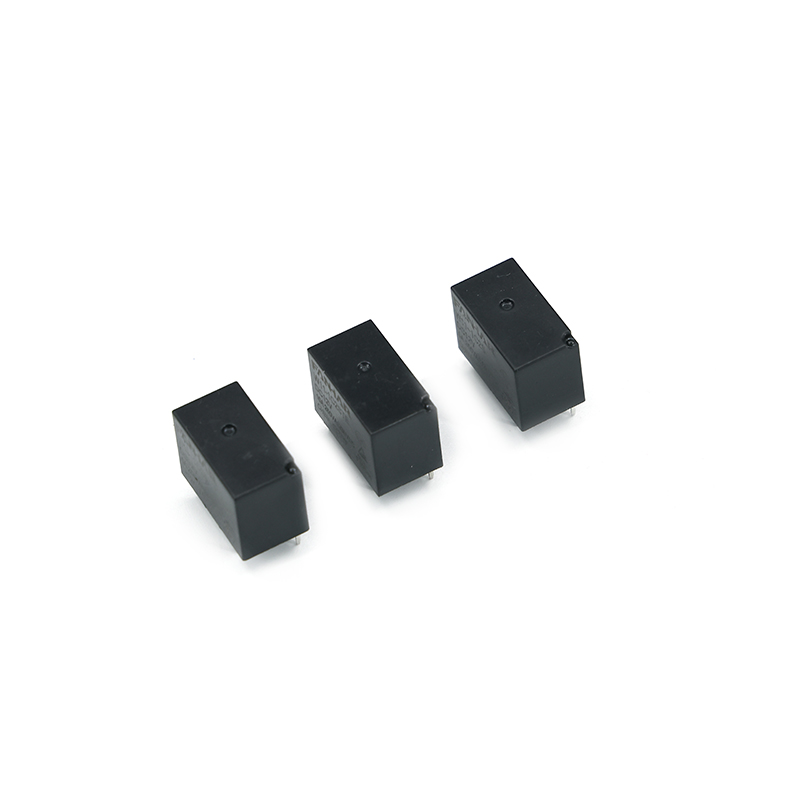

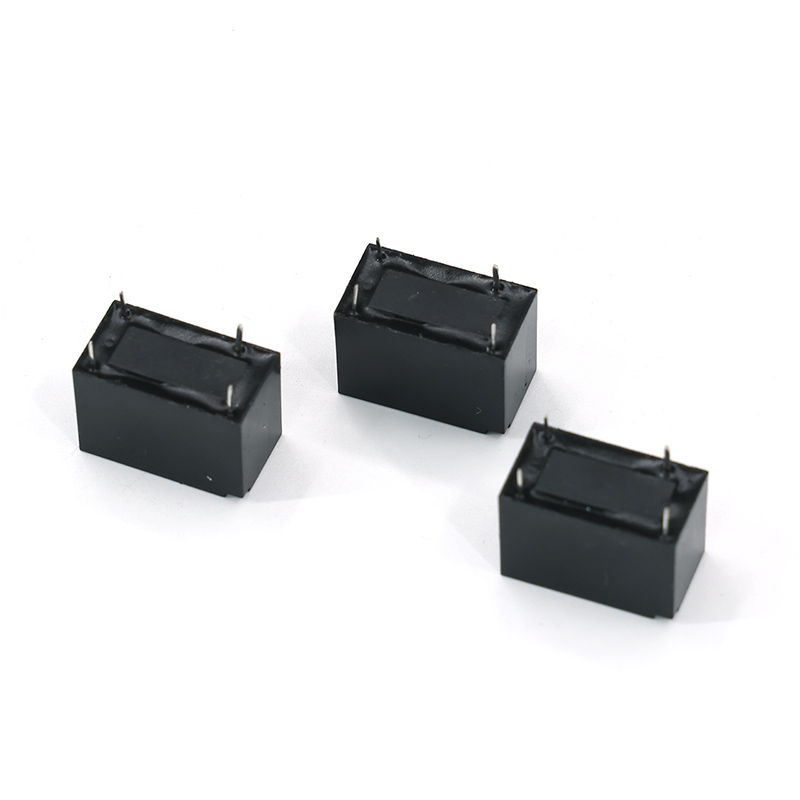

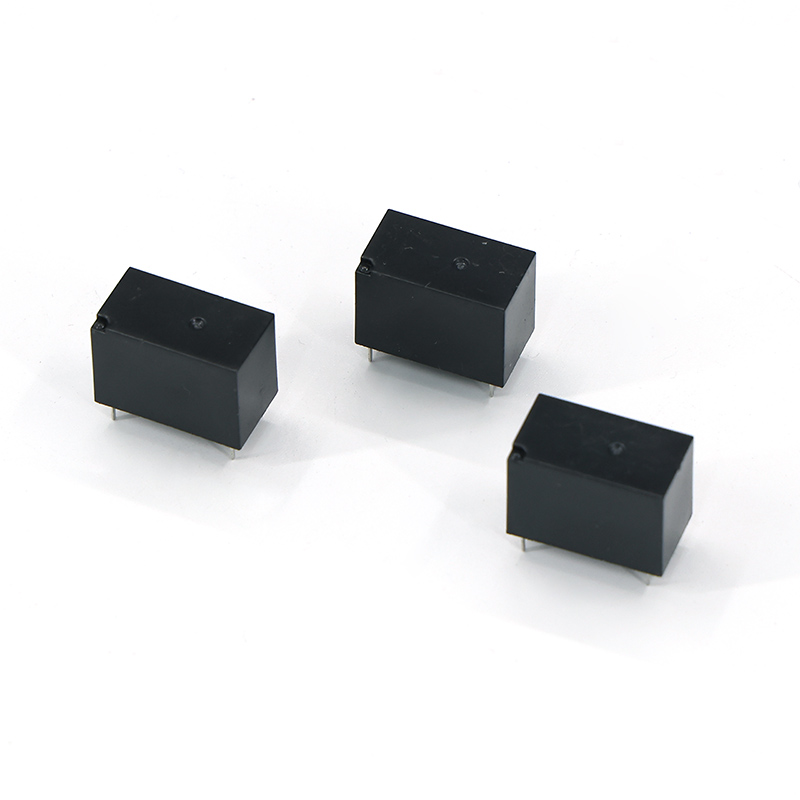

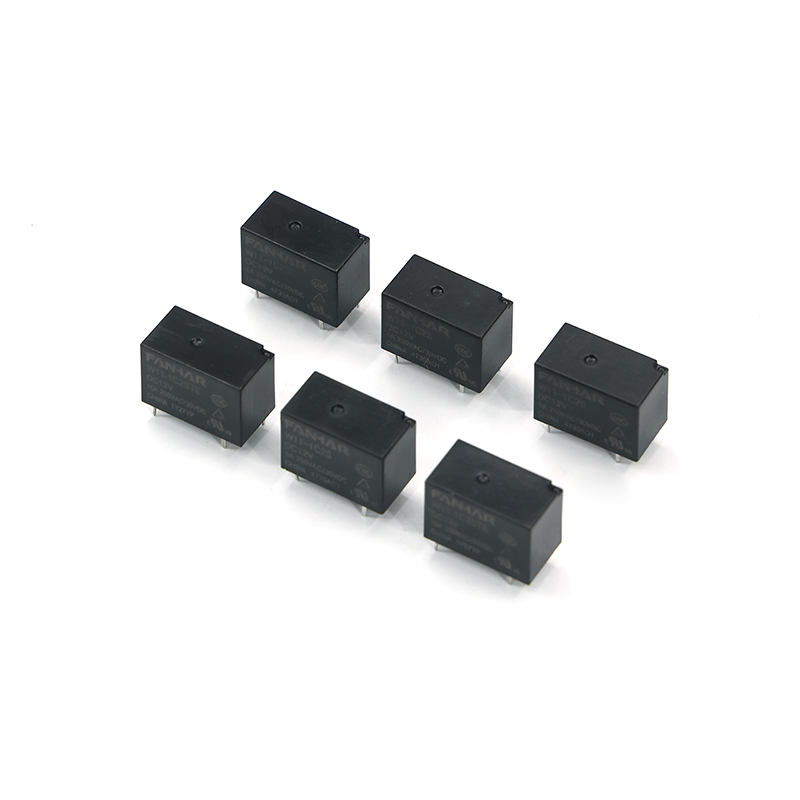

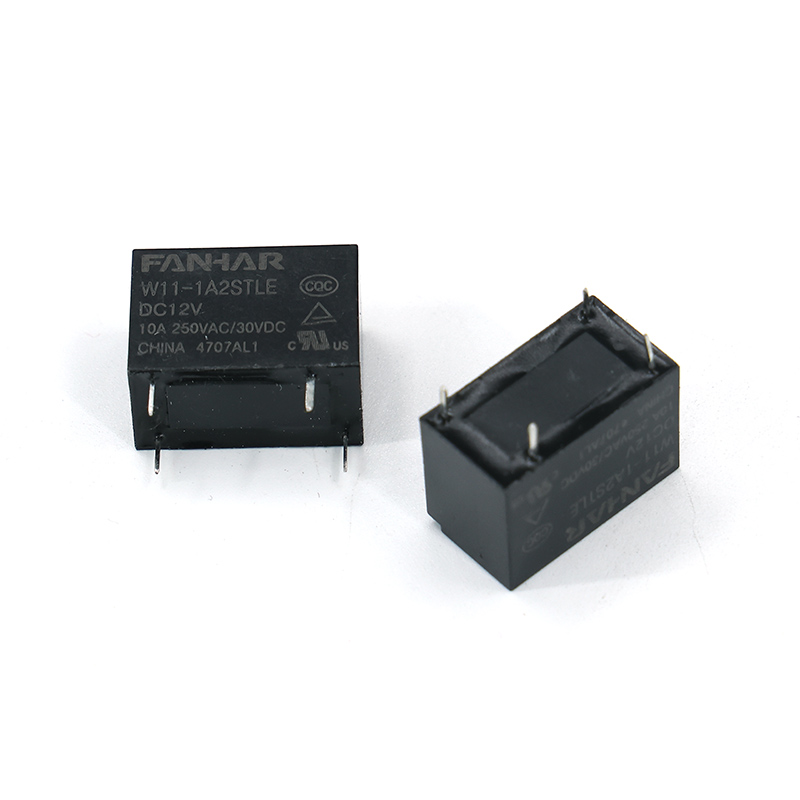

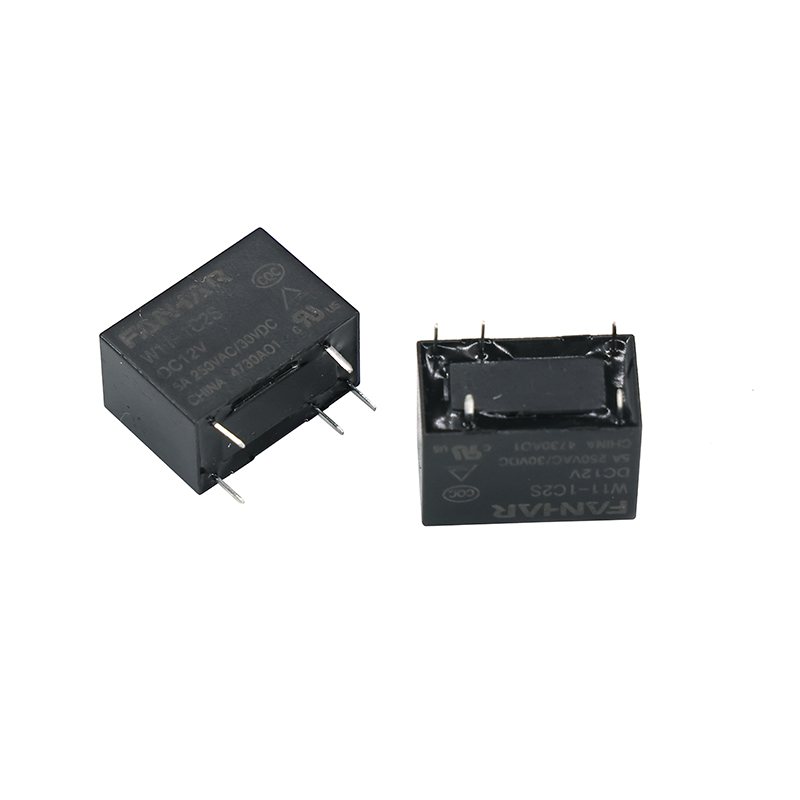

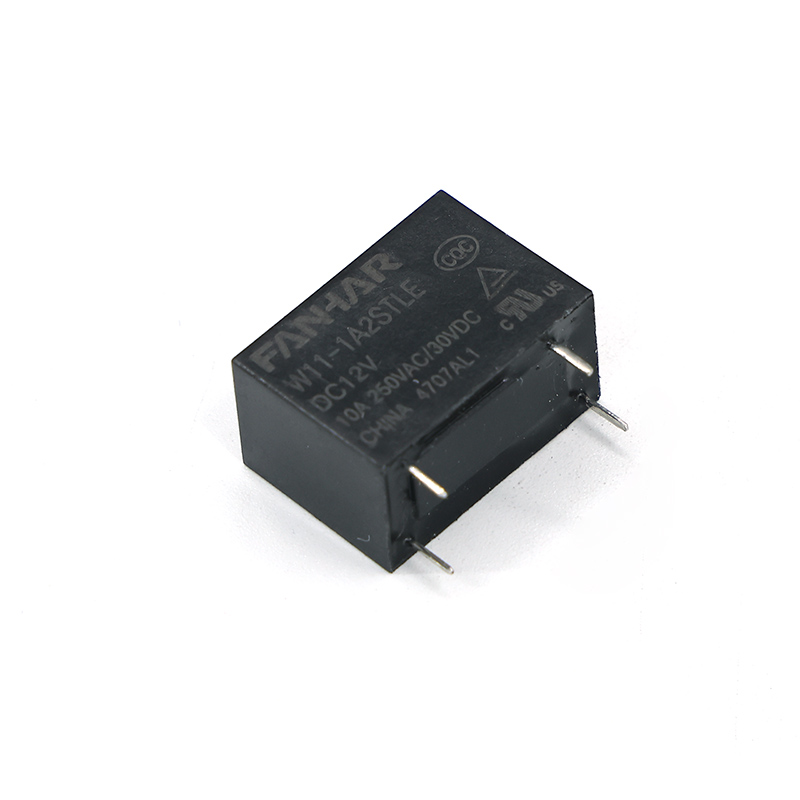

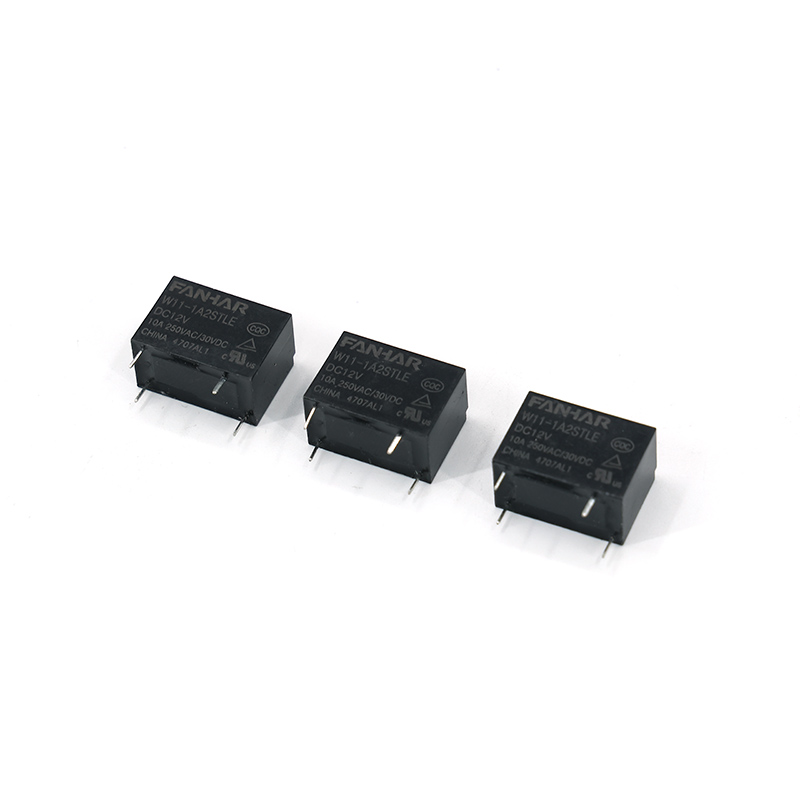

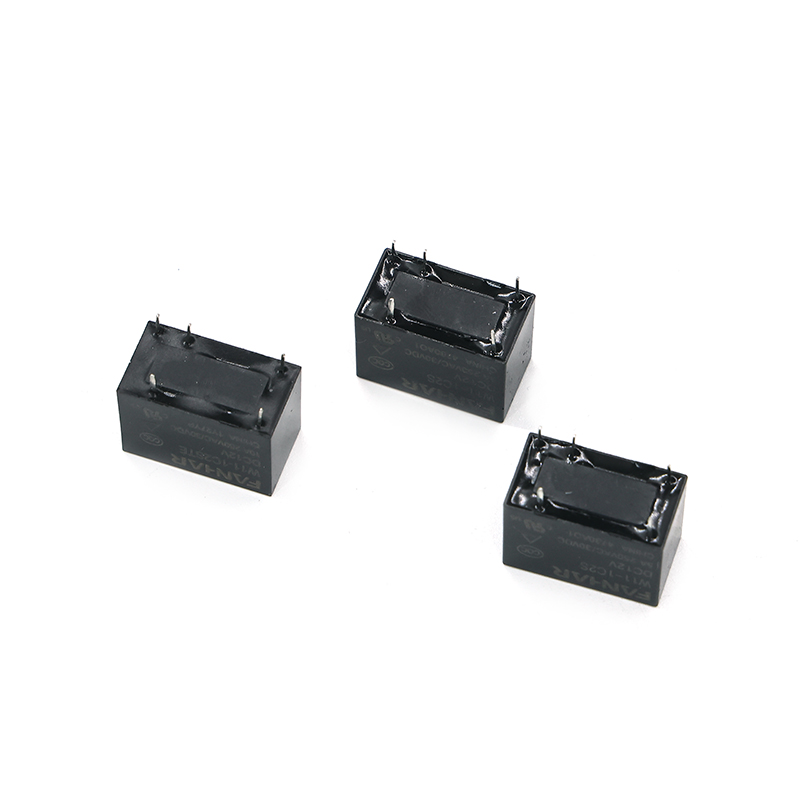

Реле мощности W11 5A 10A, соответствующее требованиям UL TUV CQC

Особенности:
Коммутационная способность 10 А
Расположение контактов: 1A､1C
Обеспечивает высокочувствительный тип продукции, потребляемая мощность катушки составляет 200 мВт.
Напряжение пробоя (между катушкой и контактами): 5 кВ
Путь утечки и воздушный зазор более 10 мм.
Мы можем предоставить продукт при температуре окружающей среды 105 ℃.
Система изоляции UL: Класс F
Экологически чистый продукт (соответствует RoHS)
Габаритные размеры: (18,6×10,3×13,0) мм
Основное применение: промышленное управление, умный дом, мощность связи 5G

Свяжитесь с нами

Скачать

ПРЕДЫДУЩИЙ: Реле мощности W12 30A 40A, соответствующее требованиям UL TUV CQC СЛЕДУЮЩИЙ: No next article

Параметры
Применение
Описание

Параметры

Технические характеристики	Товар
Контактные данные	Договоренность о контактах		1А, 1Б, 1С
	Контактное сопротивление (начальное)		≤100 мОм (6 В постоянного тока, 1 А)
	Контактный материал		AgNi、AgSnO ₂
Номинальное значение	Номинальная нагрузка (сопротивление нагрузки)		5А 250 В переменного тока/30 В постоянного тока 10А 125 В переменного тока 10А 250 В переменного тока/30 В постоянного тока
	Макс. напряжение переключения		277 В переменного тока/30 В постоянного тока
	Максимальный ток переключения		10А
	Макс. коммутационная способность		2500 ВА/300 Вт
	Минимальная допустимая нагрузка		5 В постоянного тока, 100 мА
Электрический производительность	Сопротивление изоляции (начальное)		1000 МОм (500 В постоянного тока)
	Диэлектрическая прочность (начальная)	Между открытыми контактами	1000 В переменного тока, 1 мин.
		Между катушкой и контактами	4000 В переменного тока, 1 мин.
	Время работы		≤10 мс
	Время выхода		≤5 мс
Механический производительность	Ударопрочность	Функциональный	98 м/с ² (10Г)
		Разрушительный	980 м/с ² (100Г)
	Устойчивость к вибрации		10–55 Гц 1,5 мм DA
Выносливость	Механический		1× 10 ⁶ ОП
	Электрический(Room temperature)		3A 250 В переменного тока (PF=0,6) 1×10 ⁵ ОП(ON/OFF=1s/9s) 5A 250 В переменного тока/30 В постоянного тока 1×10 ⁵ ОП(ON/OFF=1s/9s) 10А 250VAC/30VDC 5×10 ⁴ ОП(ON/OFF=1s/9s)
Работать состояние	Температура окружающей среды		-40℃~85/105℃
	Влажность		от 5 % до 90 %
Прекращение действия			печатная плата
Вес единицы			Около 5 г
Строительство			Пластиковый уплотнитель, защищенный флюсом

Описание

Силовое реле W11 с возможностью переключения на 10 А — это высокопроизводительное электромагнитное реле, предназначенное для применений, требующих возможности переключения высокого тока. Благодаря коммутируемому току 10 А реле подходит для различных сценариев применения в промышленности, автоматизации и бытовой технике. Его управляющий сигнал постоянного тока составляет 12 В, что обеспечивает эффективное управление при низком энергопотреблении. Силовое реле W11 10A имеет компактную конструкцию, позволяющую экономить место на печатной плате, обеспечивая при этом надежную электрическую изоляцию между цепью управления и цепью нагрузки. Мощность его катушки составляет всего 450 мВт (200 мВт для чувствительной версии), что позволяет снизить энергопотребление при сохранении высокого КПД. Кроме того, реле поддерживает два метода установки: сквозной (THT) и поверхностный (SMT), что позволяет удовлетворить различные конструктивные требования. Силовое реле W11 10А обладает чрезвычайно высокой надежностью и может стабильно работать в суровых условиях. Его прочность изоляции достигает 1000 В (среднеквадратичное значение), соответствует стандарту FCC Part 68 и международным требованиям сертификации безопасности, таким как UL и VDE. Продукт также прошел экологическую сертификацию RoHS и соответствует требованиям европейских директив 2002/50/EC (ELV) и 2002/95/EC (ROHS), что отражает важность защиты окружающей среды. Благодаря своим превосходным характеристикам, гибким возможностям конструкции и надежному качеству силовое реле W11 10A стало идеальным выбором для промышленной автоматизации, бытовой техники и автомобильной электроники. Будь то переключение сильного тока или сложное управление цепями, силовое реле W11 10A может обеспечить стабильное и надежное решение.
