Силовое реле W12T 40А | Реле на печатной плате для зарядки электромобилей и фотоэлектрических систем

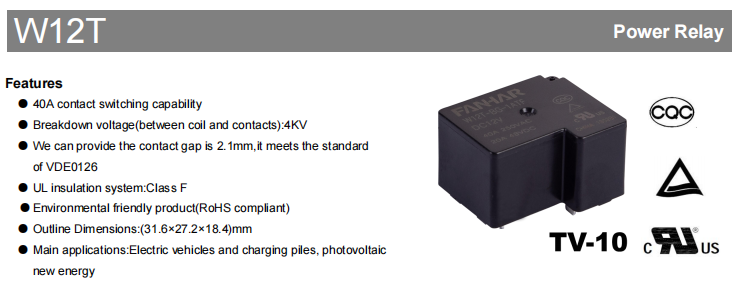

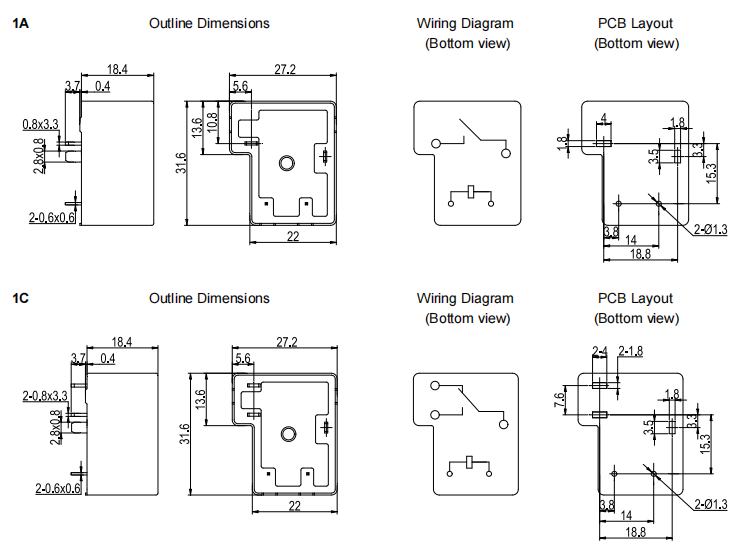

W12T представляет собой силовое реле на 40 А, выпущенное компанией FANHAR Electronics и предназначенное для приложений управления высокой мощностью, таких как электромобили, зарядные батареи и фотоэлектрические (PV) системы возобновляемой энергии. Реле имеет возможность переключения контактов на ток 40 А, максимальное диэлектрическое выдерживаемое напряжение 4000 В переменного тока между катушкой и контактами и дополнительный зазор между контактами ≥2,1 мм. Обеспечивая коммутационную способность при высоких нагрузках, он также отвечает требованиям по электроизоляции и безопасности нового энергетического оборудования. Благодаря компактной конструкции для монтажа на печатной плате W12T имеет размеры всего 31,6 × 27,2 × 18,4 мм и доступен в широком диапазоне вариантов напряжения катушки для удовлетворения различных потребностей конструкции оборудования. Он широко используется в новых системах управления мощностью.

1. Характеристики продукта

Возможность переключения сильного тока 40 А
W12T имеет номинальную управляющую нагрузку 40 А, 250 В переменного тока. Стандартный тип поддерживает нагрузки постоянного тока 20 А, 30 В постоянного тока, а тип BG поддерживает нагрузки постоянного тока 20 А, 48 В постоянного тока. Максимальная коммутационная мощность достигает 10000 ВА, что соответствует требованиям управления мощностью мощного оборудования.

Высокие изоляционные характеристики для повышения безопасности системы
Чтобы удовлетворить требования к изоляции нового энергетического оборудования, W12T обеспечивает превосходную электрическую изоляцию:

Максимальное диэлектрическое выдерживаемое напряжение между катушкой и контактами: 4000 В переменного тока.

Диэлектрическое выдерживаемое напряжение между контактами (тип BG): 2500 В переменного тока.

Начальное сопротивление изоляции: 1000 МОм (при 500 В постоянного тока)

Превосходные изоляционные характеристики способствуют повышению эксплуатационной безопасности и надежности.

Дополнительный контактный зазор ≥2,1 мм
Тип W12T BG обеспечивает контактный зазор ≥2,1 мм, что соответствует европейскому фотоэлектрическому стандарту VDE0126. Это удовлетворяет потребности в больших расстояниях между контактами в некоторых фотоэлектрических системах.

Высококачественный контактный материал
W12T В качестве контактного материала серии используется AgSnO₂ (оксид серебра и олова). AgSnO₂ обладает превосходной стойкостью к дуговой эрозии, низким и стабильным контактным сопротивлением, хорошей теплопроводностью и выдающимися противосварочными свойствами. Это эффективно уменьшает искрение и продлевает срок службы реле.

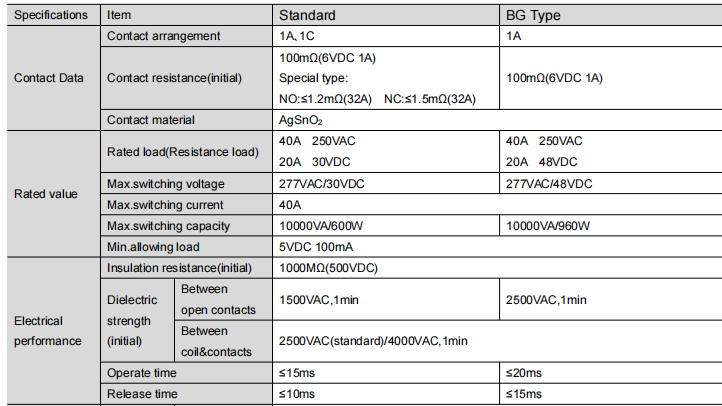

2. Параметры производительности

Широкий диапазон вариантов напряжения катушки
Для соответствия различным конструкциям систем управления W12T доступен с несколькими напряжениями катушки, в том числе:
[См. таблицу технических характеристик катушки в оригинальном техническом описании]

Номинальная мощность катушки стандартного типа: 900 мВт.

Номинальная мощность катушки типа BG: 1400 мВт.

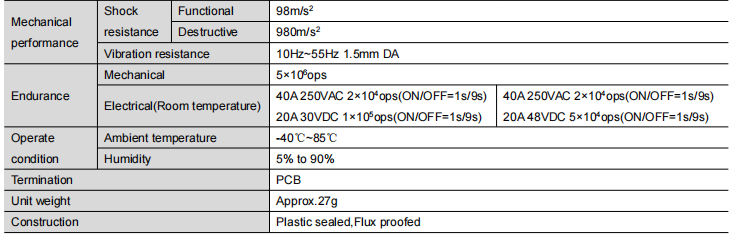

Стабильные и надежные механические и электрические характеристики
W12T balances mechanical and electrical endurance, maintaining stable switching performance over long-term operation. Key performance indicators:

Механический срок службы: 5 миллионов операций.

Электрическая жизнь:

40 А, 250 В переменного тока: 20 000 операций

20 А, 30 В постоянного тока (стандартный тип): 100 000 операций.

20 А, 48 В постоянного тока (тип BG): 50 000 операций.

Время работы (стандартный тип): ≤15 мс

Время выпуска (стандартный тип): ≤10 мс

Диапазон рабочих температур: от -40°С до 85°С , подходит для различных применений промышленного и нового энергетического оборудования.

Множественные сертификаты безопасности

W12T has obtained several domestic and international product certifications, including: УЛ/КУЛ， ТЮВ, ККК

Эти сертификаты охватывают приложения с нагрузкой переменного тока 40 А и нагрузкой постоянного тока 20 А, что позволяет использовать продукцию на различных рынках.

3. Типичные области применения

Согласно техническому описанию продукта, W12T в основном используется в:

Электромобили (EV)

Зарядные станции для автомобилей на новой энергии

Фотоэлектрическое (PV) оборудование для возобновляемых источников энергии

Его высокая токовая коммутационная способность и изоляционные характеристики соответствуют требованиям управления мощностью в вышеупомянутых приложениях.

4. Почему стоит выбрать силовое реле W12T?

Силовое реле на 40 А, разработанное для нового сектора энергетики, W12T сочетает в себе высокую нагрузочную способность, изоляционные характеристики и надежность. Ключевые преимущества включают в себя:

Возможность переключения нагрузки переменного тока 40 А

Диэлектрическое выдерживаемое напряжение до 4000 В переменного тока между катушкой и контактами.

Дополнительный контактный зазор ≥2,1 мм, соответствующий стандарту VDE0126 PV.

Широкий диапазон напряжений катушки от 5 В до 110 В постоянного тока.

Система изоляции UL класса F

Диапазон рабочих температур от -40°C до 85°C

Сертифицирован UL, TÜV, CQC и т. д.

Подходит для электромобилей, зарядных станций, фотоэлектрических систем и других новых источников энергии.

5. Резюме

W12T series power relay, with its 40A high-current switching capability, 4000V high insulation withstand voltage, contact gap design compliant with VDE0126 PV standard, Class F insulation, and AgSnO₂ high-quality contact material, has become an important component choice for EV charging piles and photovoltaic new energy systems. The product has passed multiple international certifications including UL, TÜV, and CQC, and is offered in both standard and BG types with a broad selection of coil voltages, meeting diverse requirements across various application scenarios.
