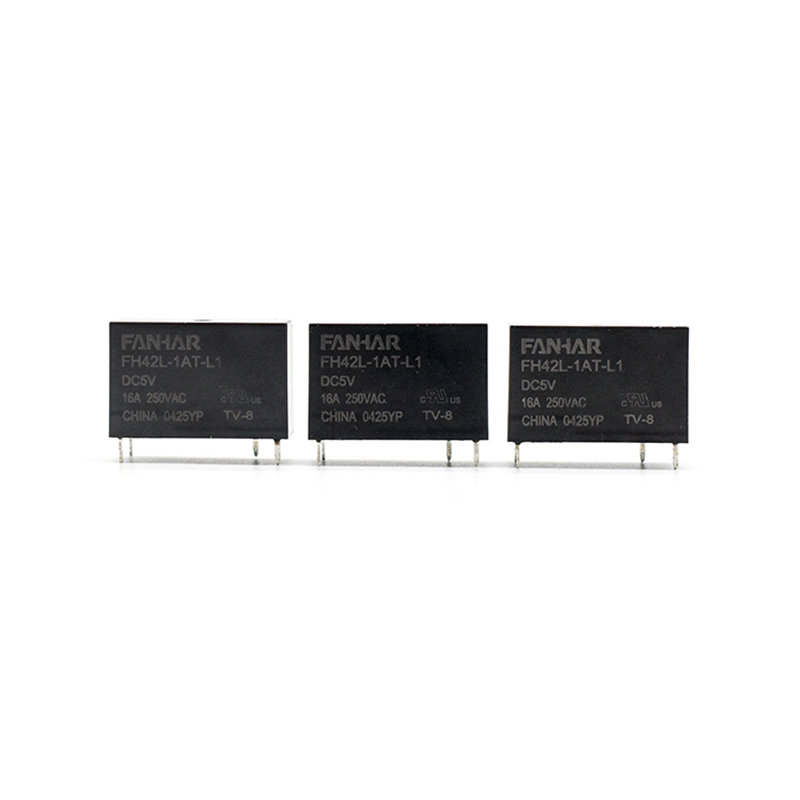

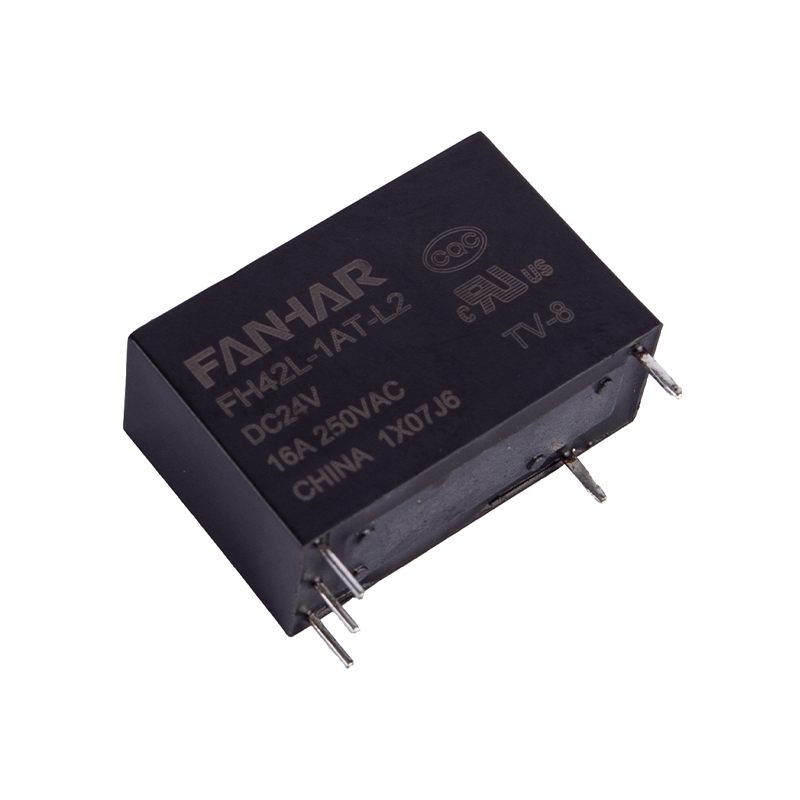

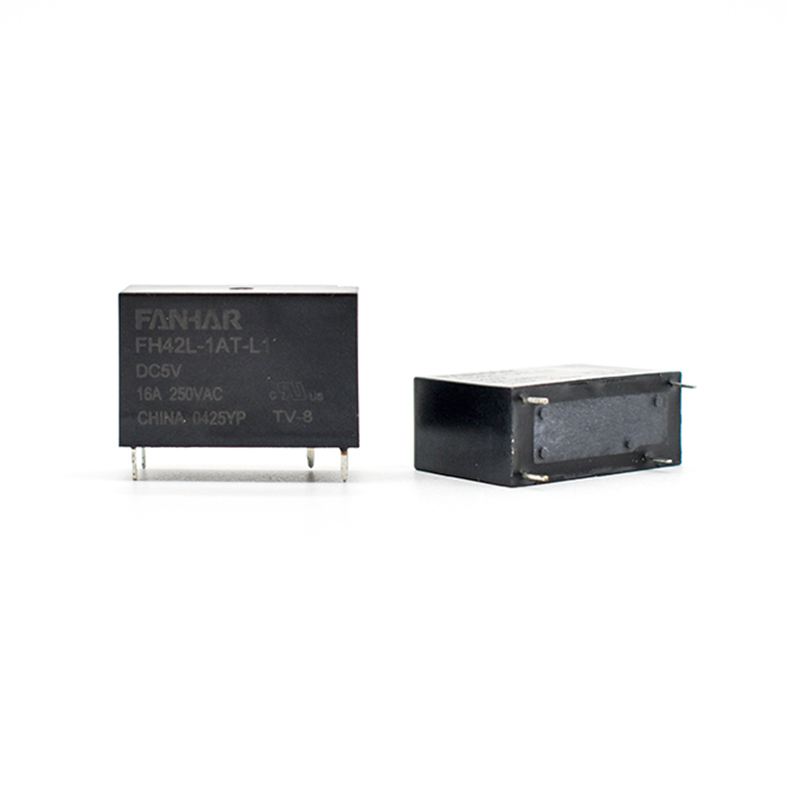

FH42L Бистабильное реле 16A 20A Соответствует стандартам UL, CQC

FH42L Бистабильное реле 16A 20A Соответствует стандартам UL, CQC

Возможность переключения 16 А/20 А
Одинарные и двойные катушки опциональны
Высокая чувствительность, мощность катушки 250 мВт
Более низкая высота (высота 15,8 мм)
Напряжение пробоя (между контактом и катушкой): 5 кВ
Система изоляции UL: Класс F
Экологически чистый продукт (соответствует RoHS)
Контурные размеры: (24,0×10,0×15,8) мм
Основное применение: Умный дом, Управление освещением, Счетчик электроэнергии

  • Параметры
  • Применение
  • Описание
Параметры

Технические параметры

Элемент

Контактные данные

Контактная договоренность

1А、1Б

Контактное сопротивление

≤50 мОм (6 В постоянного тока 1 А)

Контактный материал

AgSnO 2

Номинальное значение

Номинальная нагрузка (нагрузка сопротивления)

16А 250В переменного тока (стандарты)

20А 250В переменного тока

Макс. напряжение переключения

277В переменного тока

Макс. ток переключения

20А

Макс.коммутационная мощность

4000ВА

Мин.допустимая нагрузка

5 В постоянного тока 100 мА

Электрические характеристики

Сопротивление изоляции (начальное)

1000 МОм (500 В постоянного тока)

Диэлектрическая прочность

(исходный))

Между открытыми контактами

1000В переменного тока, 1 мин

Между катушкой и контактами

4000ВАC,1 min

Установить время

≤15мс

Время сброса

≤15мс

Механические характеристики

Шок

сопротивление

Функциональный

98м/с 2

Разрушительный

980м/с 2

Вибростойкость

10 Гц~55 Гц 1,5 мм DA

Выносливость

Механический

1×10 6 опс

Электричество (комнатная температура)

16А 250В ПЕРЕМЕННОГО ТОКА 9×10 4 опс(ON/OFF=1s/9s)

20А 250В переменного тока                                             5×10 4 опс(ON/OFF=1s/9s)

600 Вт 120 В переменного тока (нагрузка светодиодной лампы) 5×10 4 опс(ON/OFF=1s/9s)

ТВ-8 2,5×10 4 опс(ON/OFF=1s/9s)

Рабочее состояние

Температура окружающей среды

-40℃~85℃

Влажность

от 5% до 90%

Прекращение

Печатная плата

Вес единицы

Приблизительно 8 г

Строительство

Пластиковая герметизация, защита от флюса
