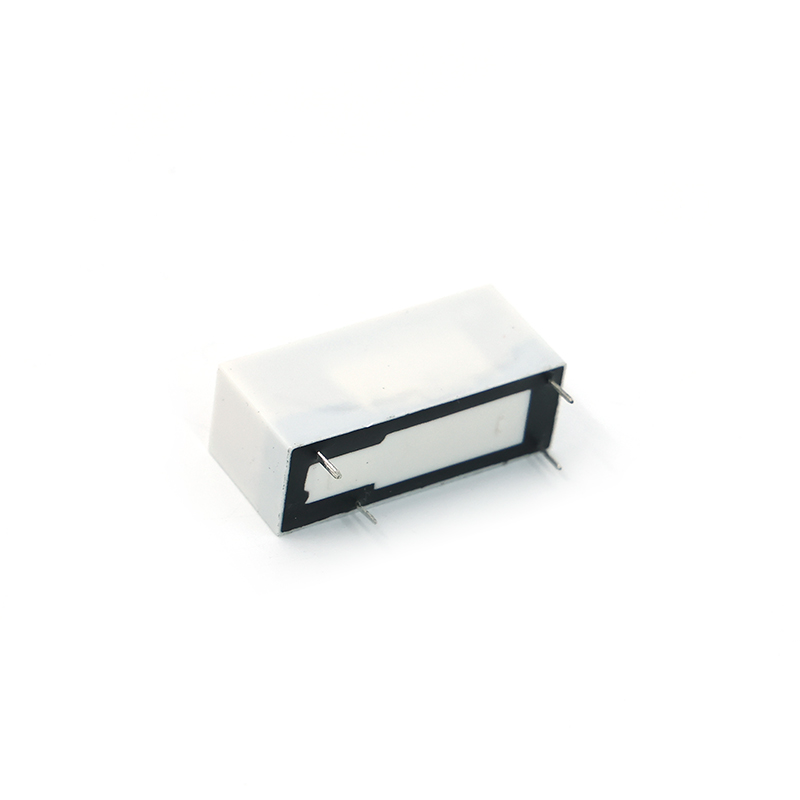

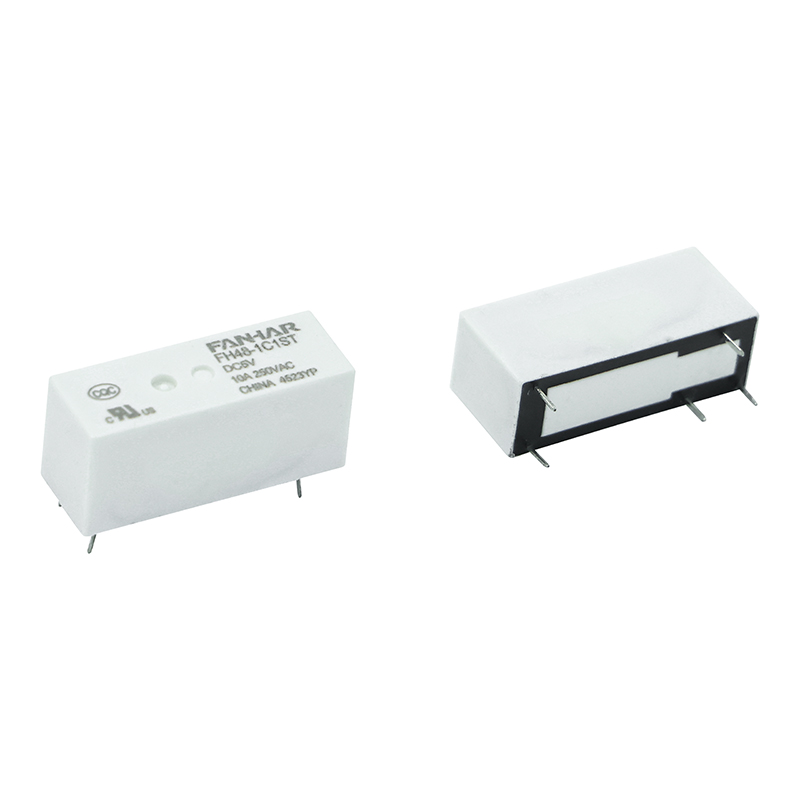

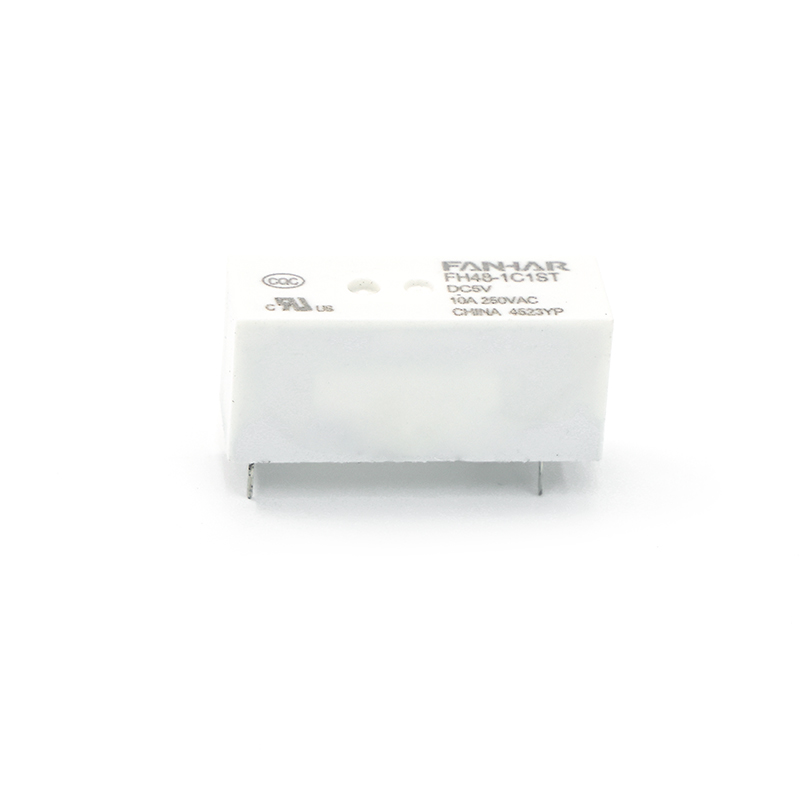

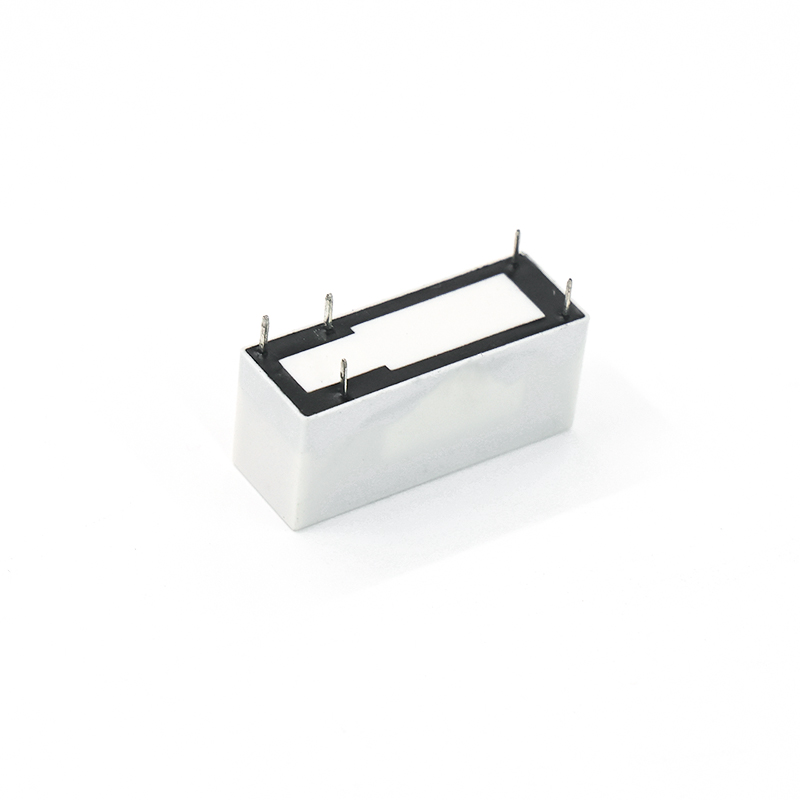

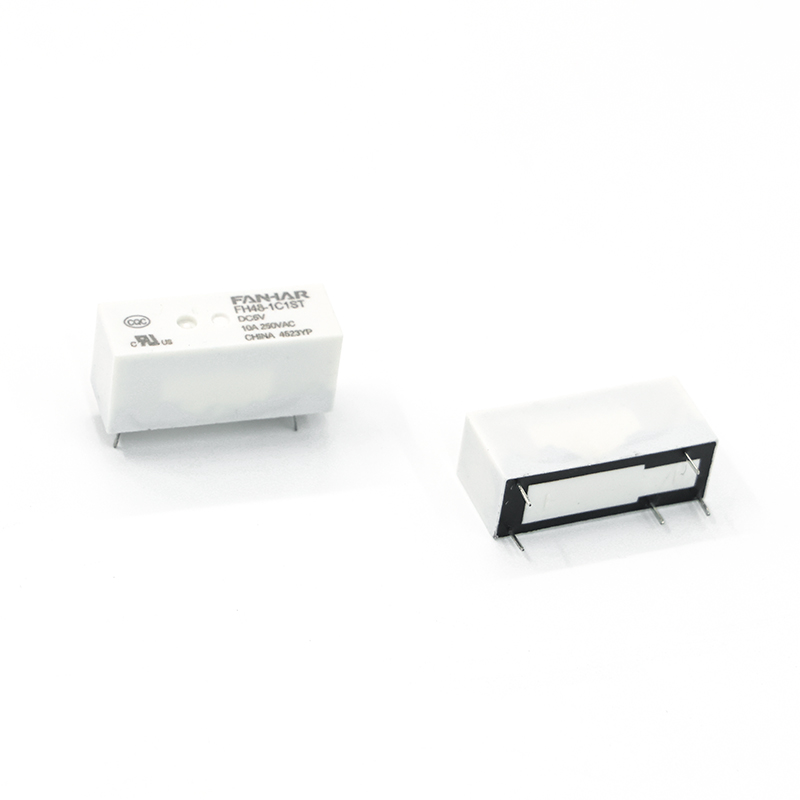

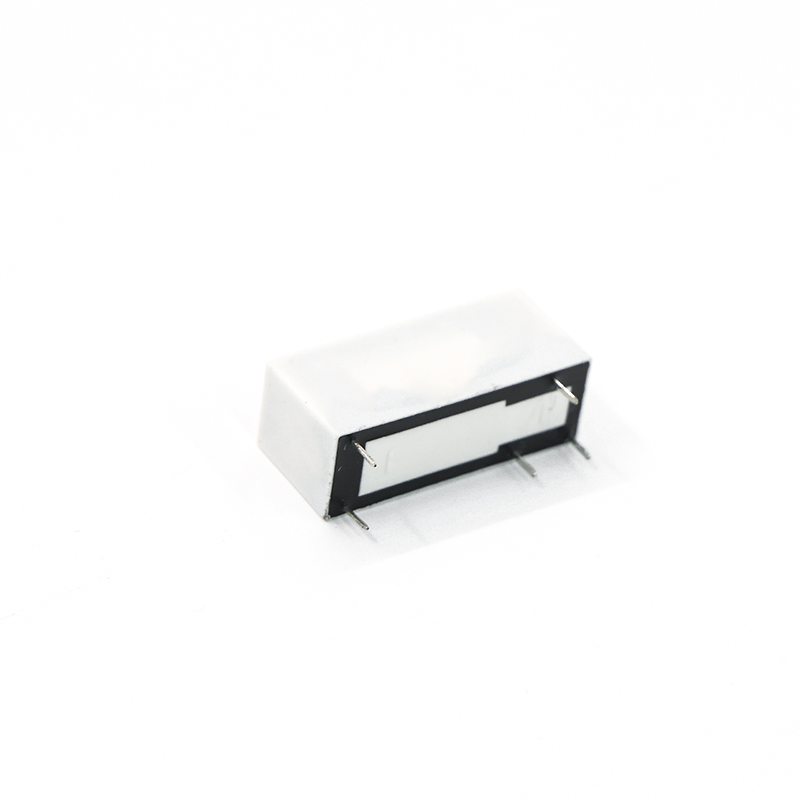

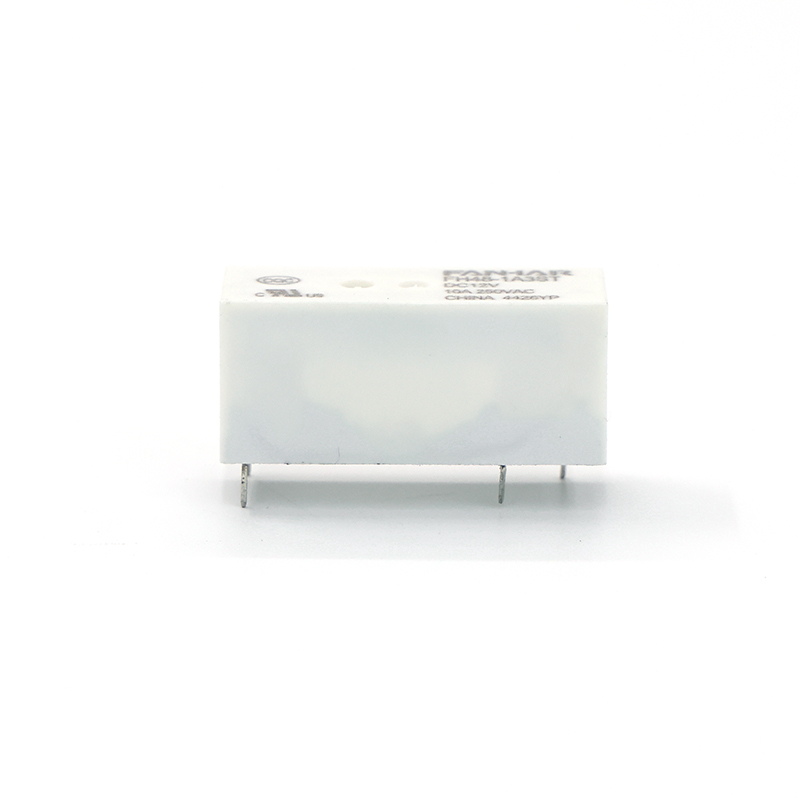

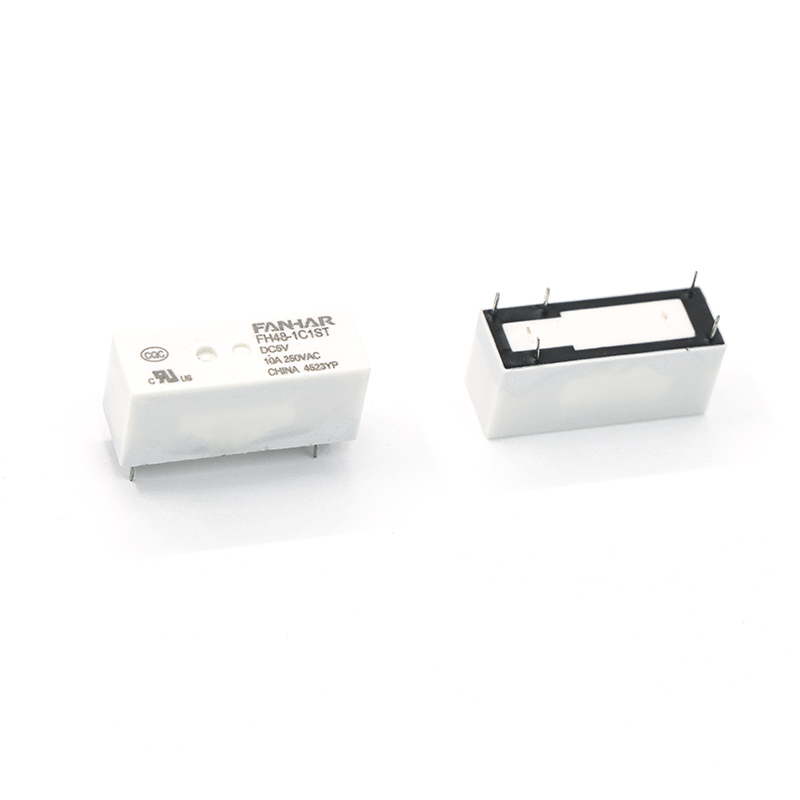

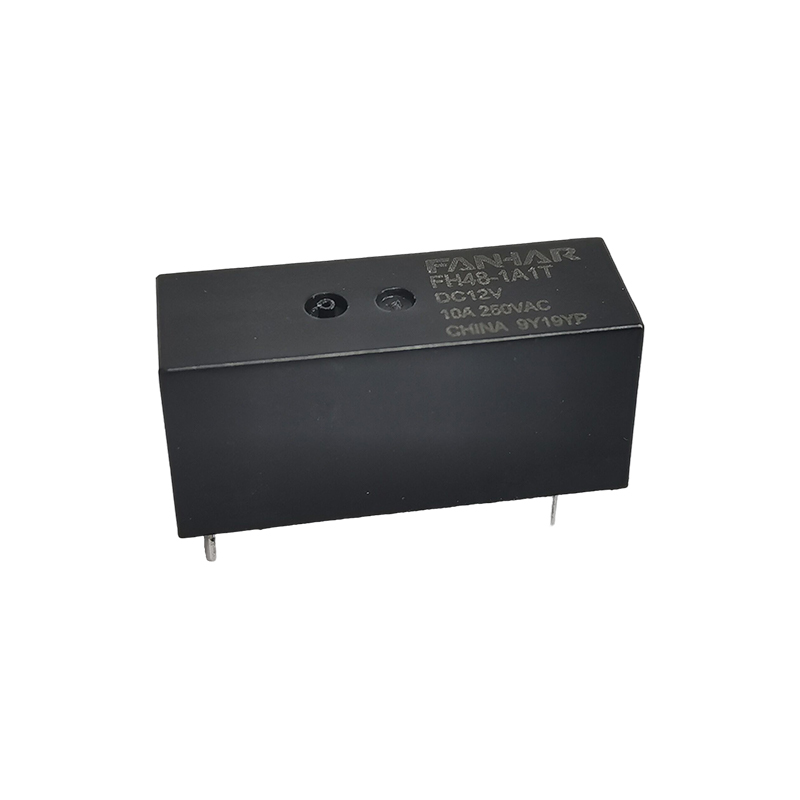

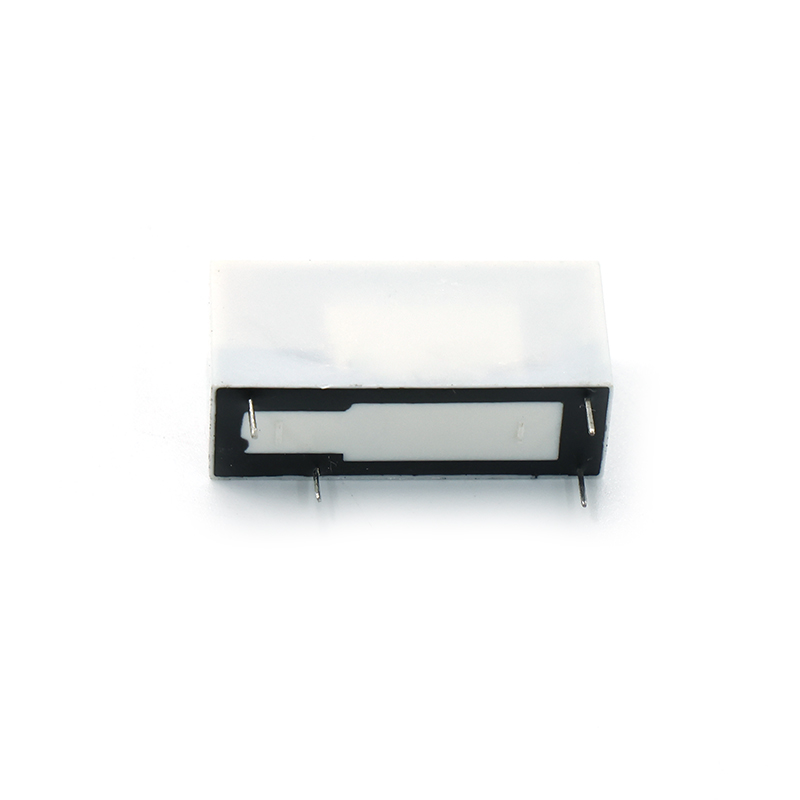

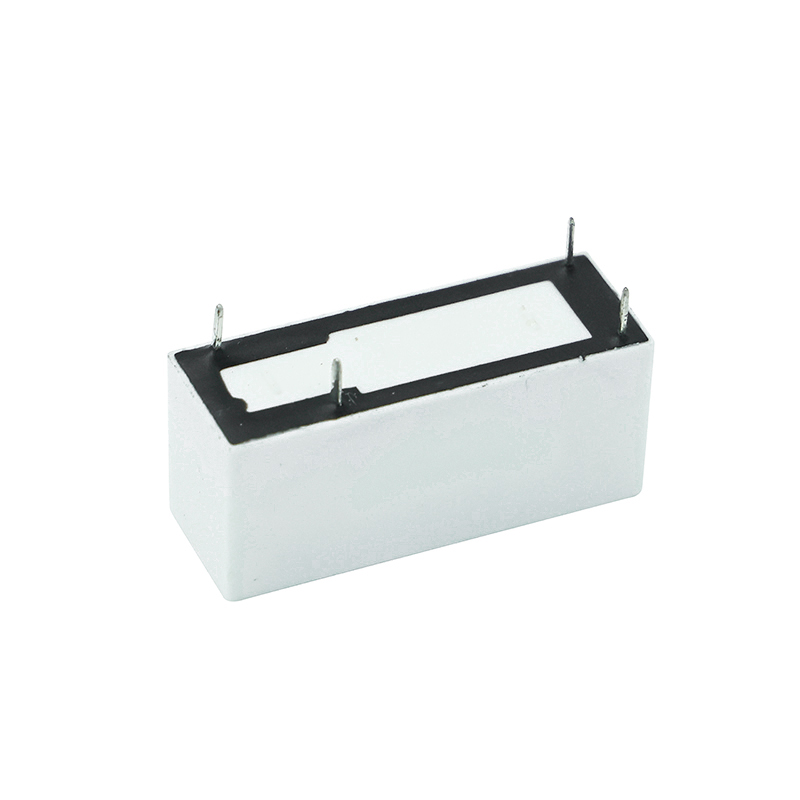

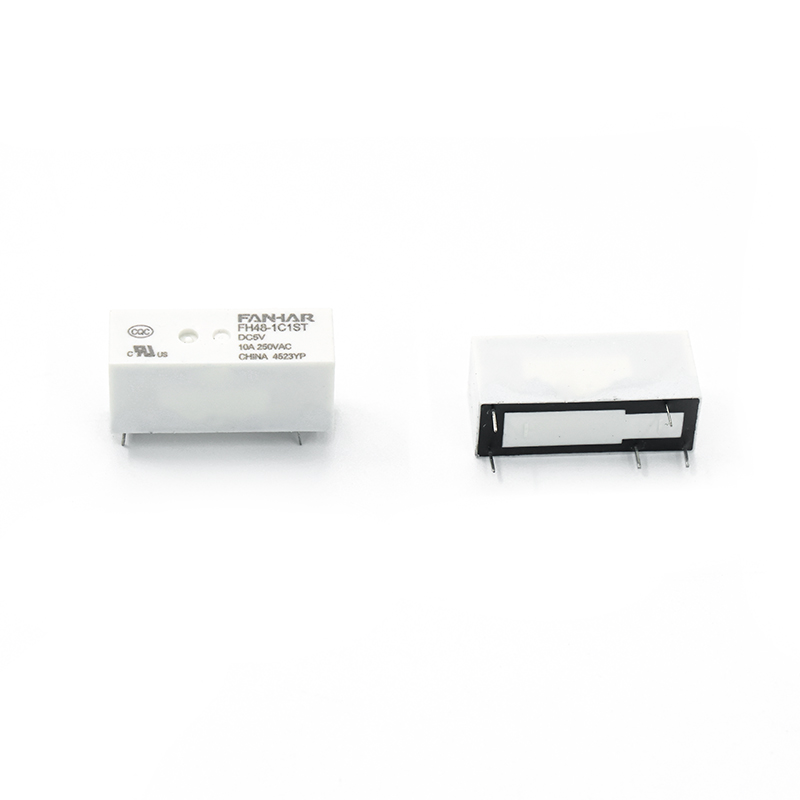

FH48 Силовое реле 10A Соответствует стандартам UL, TUV, CQC

Особенности:
Возможность переключения 10А
Низкая высота, всего 12,5 мм
Расстояние ползучести между катушкой и контактом с диэлектриком, выдерживающим напряжение 4 кВ, составляет более 8 мм
Доступны продукты, соответствующие стандарту IEC60335-1
Доступны различные типы контактов
Доступны различные розетки
Система изоляции UL: Класс F
Доступны продукты спецификации оплавления через отверстия
Контурные размеры: (28,6×10,3×12,3) мм

Свяжитесь с нами

Скачать

ПРЕДЫДУЩИЙ: Промышленное реле FH50 16A, соответствующее UL TUV CQC СЛЕДУЮЩИЙ: No next article

Параметры
Применение
Описание

Параметры

Технические параметры	Элемент
Контактные данные	Контактная договоренность		1А、1Б、1С
	Контактное сопротивление (начальное)		≤100 мОм (6 В постоянного тока 1 А)
	Контактный материал		AgSnO ₂
Номинальное значение	Номинальная нагрузка (нагрузка сопротивления)		10А 250В переменного тока
	Макс. напряжение переключения		440В переменного тока
	Макс. ток переключения		10А
	Макс.коммутационная мощность		2500ВА
	Мин.допустимая нагрузка		5 В постоянного тока 100 мА
Электрические характеристики	Сопротивление изоляции (начальное)		1000 МОм (500 В постоянного тока)
	Диэлектрическая прочность (начальная)	Между открытыми контактами	1000 В переменного тока, 1 мин
		Между катушкой и контактами	5000В переменного тока, 1 мин
	Время работы		≤10мс
	Время выпуска		≤5мс
Механические характеристики	Ударопрочность	Функциональный	98м/с ² (10Г)
		Разрушительный	980м/с ² (100Г)
	Вибростойкость		10 Гц~55 Гц 1,5 мм DA
Выносливость	Механический		1× 10 ⁷ опс
	Электричество (комнатная температура)		10А 250В переменного тока 1× 10 ⁵ опс(ON/OFF= 1s/9s)
Рабочее состояние	Температура окружающей среды		-40℃~85℃
	Влажность		от 5% до 90%
Прекращение			Печатная плата
Вес единицы			Приблизительно 8 г
Строительство			Пластиковая герметизация, защита от флюса

Описание

Силовое реле FH48, различные типы контрактов, представляет собой высокопроизводительное промышленное реле управления, подходящее для различных сценариев применения в электротехнике. Его основными особенностями являются возможность коммутации контактов 10 А, стабильная работа при контактных напряжениях до 440 В и поддержка токовых нагрузок до 10 А, что обеспечивает надежную работу в различных условиях нагрузки. В реле FH48 используется передовая упаковочная технология, такая как конструкция с пластиковой капсулой, которая может эффективно справляться с загрязненной окружающей средой, обеспечивая при этом хорошие электрические характеристики и долговечность. В конструкции реле FH48 уделено внимание деталям, а его размеры и монтажные размеры точно обозначены в миллиметрах, что позволяет пользователям быстро понять требования к установке изделия и занимаемому пространству. Например, модель 1С2 имеет размеры 28,6 мм×12,3 мм×10,3 мм и диаметр монтажного отверстия Φ8,3 мм. Эти характеристикипредоставляют пользователям четкие рекомендации по установке. Кроме того, FH48 также поддерживает различные типы контактов, такие как 1A, 1C (NO) и 2C (NO), для удовлетворения различных требований к схеме. Силовое реле FH48 прошло множество сертификатов безопасности, таких как UL/CUL, TUV и CQC, что гарантирует его безопасность и надежность в промышленных применениях. Его кривая электрических характеристик показывает максимальную мощность переключения и кривую электрической долговечности, что еще раз доказывает его превосходные характеристики. Во время использования пользователи должны обращать внимание на то, чтобы избежать потери производительности из-за падения, и выбирать соответствующие контактные материалы в соответствии с конкретными потребностями, например AgSnO₂. В заключение следует отметить, что силовое реле FH48 является мощным и широко применяемым промышленным реле управления, идеальным выбором для инженеров-электриков и промышленных приложений.
