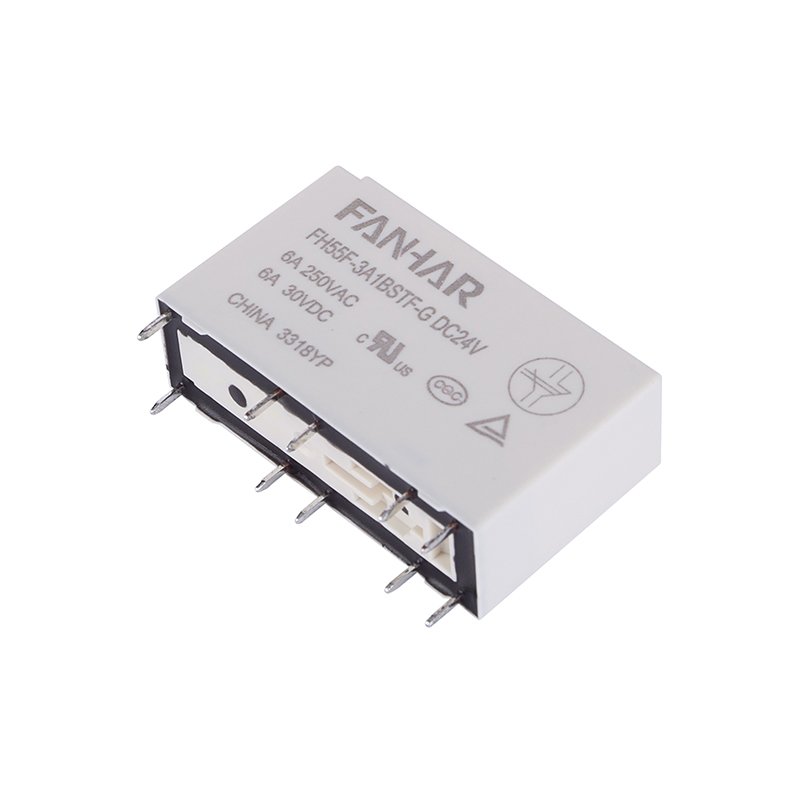

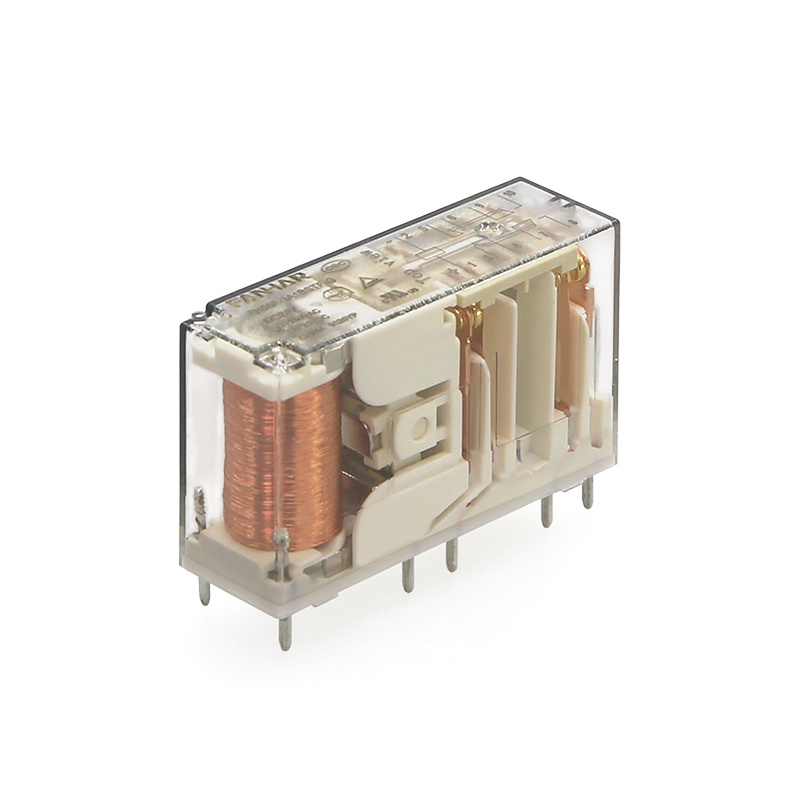

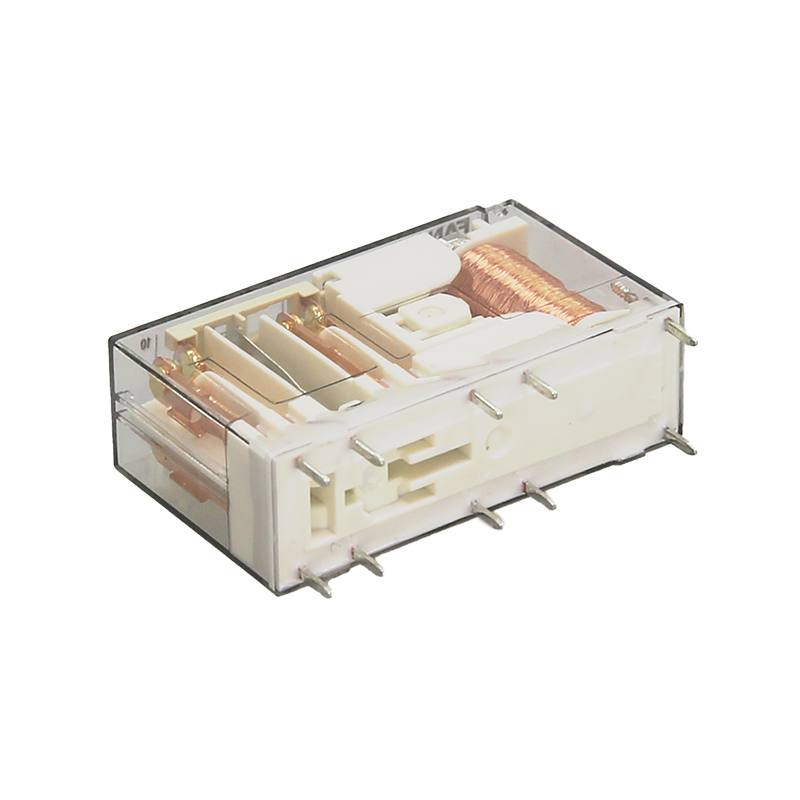

Промышленное реле FH55F 6A, соответствующее требованиям UL TUV CQC

Технические характеристики

Товар

Контактные данные

Договоренность о контактах

3А1Б､2А2Б

Структурная классификация

(Согласно EN50205)

Обязательная ориентация класса А

Контактное сопротивление (начальное)

≤100 мОм (6 В постоянного тока, 1 А)

Контактный материал

АгСно ₂

Номинальное значение

Номинальная нагрузка (сопротивление нагрузки)

6 А, 277 В переменного тока/30 В постоянного тока

Макс. напряжение переключения

400 В переменного тока

Максимальный ток переключения

6А

Макс. коммутационная способность

1662 ВА/180 Вт

Мин.допустимая нагрузка

5 В постоянного тока, 10 мА (позолоченные контакты)

Электрические характеристики

Сопротивление изоляции (начальное)

1000 МОм (500 В постоянного тока)

Диэлектрическая прочность

(начальный)

Между открытыми контактами

1500 В переменного тока

Между катушкой и контактами

4000 В переменного тока, 1 мин.

Между группами контактов

2500 В переменного тока, 1 мин(7-8/9-10)  4000 В переменного тока, 1 мин (Другое)

Время работы

≤20 мс

Время выпуска

≤20 мс

Механические характеристики

Шок

сопротивление

Функциональный

98 м/с ² (10 г)

Разрушительный

980 м/с ² (100г)

Устойчивость к вибрации

N0/NC: 10–55 Гц, 1,5 мм DA

N0: 55 Гц~200 Гц, 98 м/с2    NC: 55 Гц~200 Гц, 49 м/с2

Расстояние утечки

Между катушкой и контактами

8 мм

Между группами контактов

5,5 мм

Расстояние по воздуху

Между катушкой и контактами

8 мм

Между группами контактов

5,5 мм

Выносливость

Механический

1×107 операций

Электрический (комнатная температура)

6А 277VAC/30VDC                       1×105ops(ON/OFF=1s/9s)

Условия эксплуатации

Температура окружающей среды

-40℃~85℃

Влажность

от 5% до 85%

Прекращение действия

печатная плата

Вес единицы

Около 22 г

Строительство

Пластиковая герметизация､Флюсовая защита
