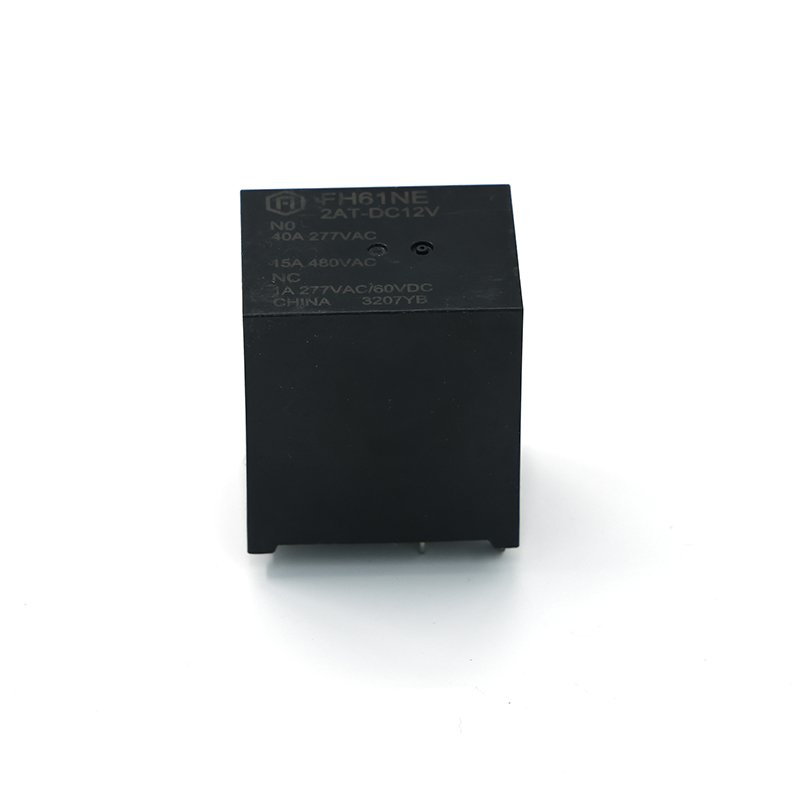

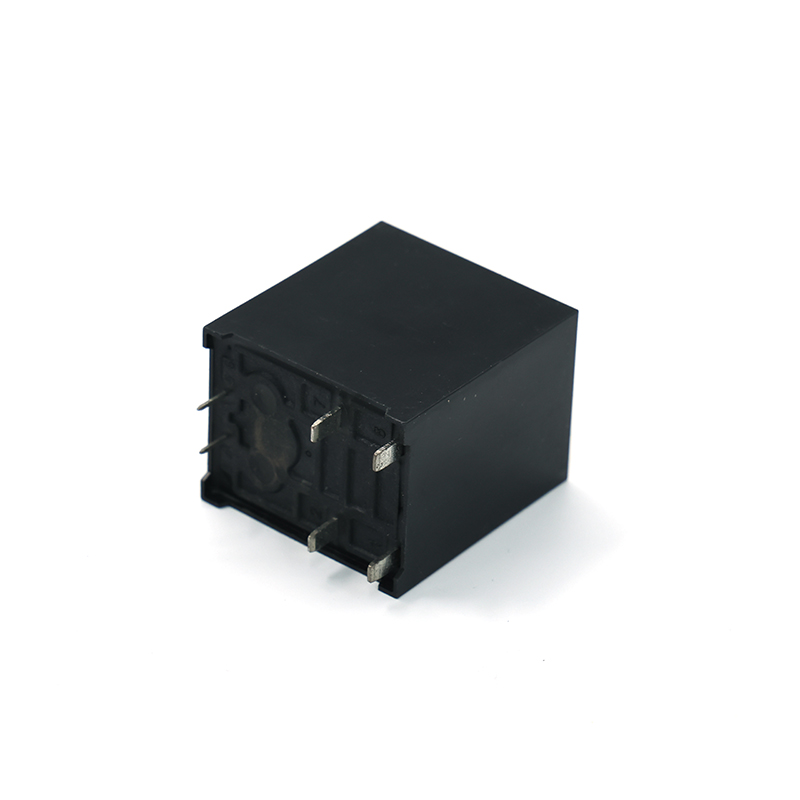

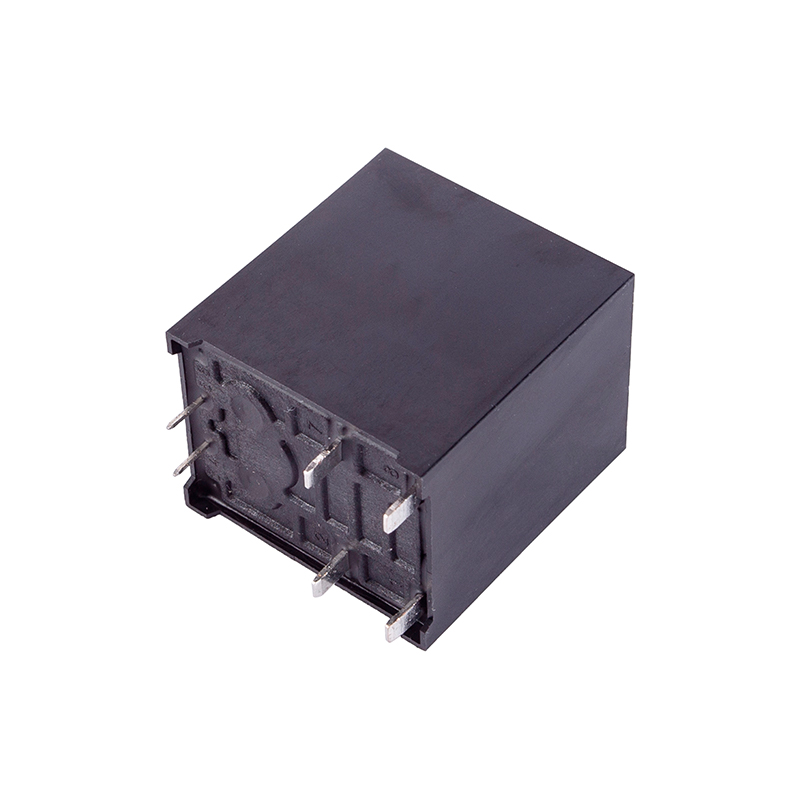

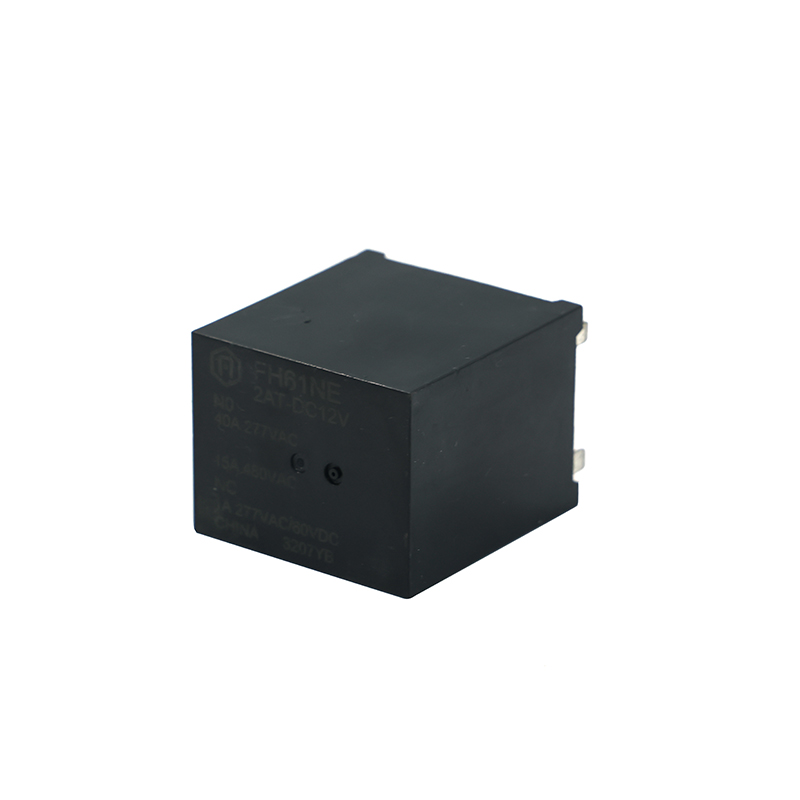

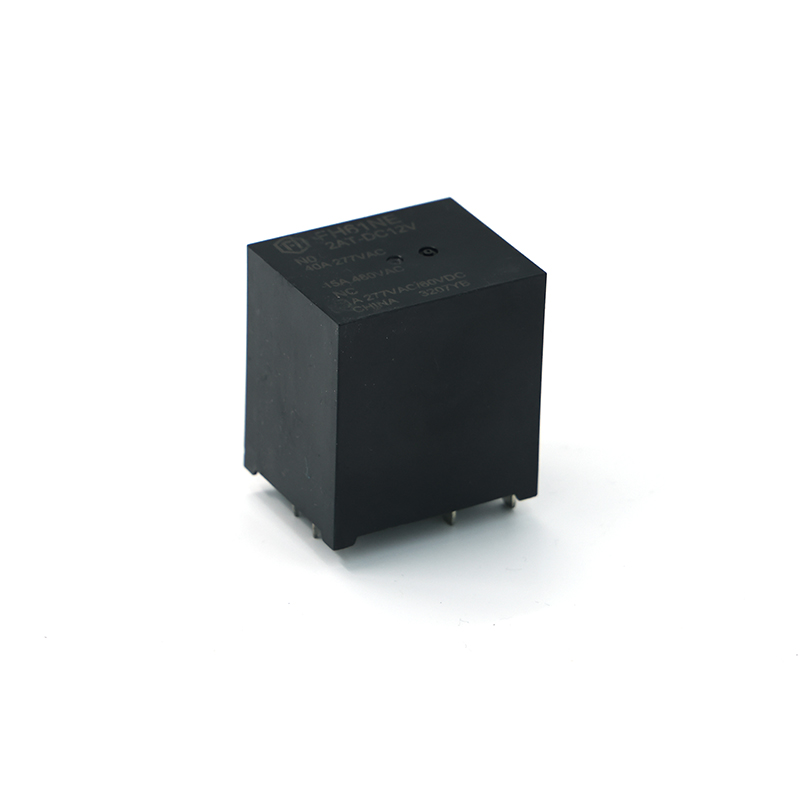

FH61NE Реле для новой энергетики 40A Соответствует стандартам UL, TUV, CQC-Zhejiang Fanhar Electronics Co., Ltd.

FH61NE Реле для новой энергетики 40A Соответствует стандартам UL, TUV, CQC

Характеристики:

Комплектация контактов: 2 группы главных контактов 40 А + 1 группа вспомогательного контакта
Функция безопасности: при залипании главных контактов вспомогательный контакт обеспечивает функцию контроля безопасности (в соответствии с IEC61810-3)
Зазор между контактами:
Главные контакты: 3,6 мм
Вспомогательный контакт: 1,0 мм
Вспомогательный контакт (при залипании главных): мин. 0,5 мм
Мощность катушки: 1,88 Вт
Система изоляции по UL: класс F
Габаритные размеры: 37,2 × 30,0 × 40,0 мм
Основное применение: инверторы для солнечных фотоэлектрических установок, точки заряда переменного тока
Подача напряжения на катушку осуществляется через полную сборку для снижения потерь питания

Параметры

Технические параметры	Элемент		Общий дизайн	Со вспомогательным контактом
Контактные данные	Контактная договоренность		2А	2А 1A 、2A 1B
	Контактное сопротивление (начальное)	Основной контакт	≤10 мОм (6 В постоянного тока 20 А)
		Вспомогательный контакт	/	≤100 мОм (6 В постоянного тока 1 А)
	Контактный материал	Основной контакт	AgSnO ₂
		Вспомогательный контакт	/	АгНи
Номинальное значение	Номинальная нагрузка (Нагрузка сопротивления)	Основной контакт	40А 415В переменного тока
		Вспомогательный контакт	/	1А 277 В переменного тока, 1A 30 В постоянного тока
	Макс. напряжение переключения	Основной контакт	415В переменного тока
		Вспомогательный контакт	/	277 В переменного тока, 30 В постоянного тока
	Макс. ток переключения	Основной контакт	40А
		Вспомогательный контакт	/	1A
	Макс.коммутационная мощность	Основной контакт	16600ВА
		Вспомогательный контакт	/	277ВА/30Вт
Электрический производительность	Сопротивление изоляции (начальное)		1000 МОм (500 В постоянного тока)
	Диэлектрическая прочность (начальная)	Отключение между основными контактами	2000 В переменного тока 1 мин (50 Гц/60 Гц)
		Между основным контактом и вспомогательный контакт
		Между катушкой и вспомогательный контакт
		Между основными контактные группы	5000 В переменного тока 1 мин (50 Гц/60 Гц)
		Между катушкой и основной контакт
		Отключение между вспомогательными контактами	/	1000 В переменного тока 1 мин (50 Гц/60 Гц)
	Время работы		≤30мс
	Время выпуска		≤10мс

Описывать

Реле питания FH61NE для точек зарядки инверторного переменного тока — это высокопроизводительное реле питания, предназначенное для точек зарядки инверторного переменного тока. Он широко используется в зарядных станциях новых энергетических транспортных средств, в инверторном управлении питанием и в интеллектуальных сетях. Реле обладает превосходной способностью переключения тока и высокой долговечностью, а также может стабильно выдерживать большие токовые и высоковольтные нагрузки переменного и постоянного тока, обеспечивая безопасность и эффективность в процессе зарядки. В силовом реле FH61NE для точек зарядки инвертора переменного тока используется высококачественный контактный материал из серебряного сплава в сочетании с усовершенствованной конструкцией электромагнитной структуры, которая значительно снижает контактное сопротивление и износ дуги, продлевает срок службы изделия и повышает скорость переключения. Конструкция змеевика с низким энергопотреблением не только энергосберегающая и экологически чистая, но и эффективно снижает нагрев системы, что делает ее пригодной для длительной непрерывной работы. Изделие имеет компактную конструкцию и поддерживает стандартную установку клемм на печатной плате, что позволяет легко интегрировать его в различные интеллектуальные модули управления и оборудование автоматизации. Реле обладает превосходными изоляционными характеристиками и устойчивостью к помехам окружающей среды, а также может адаптироваться к сложным условиям работы, таким как высокая температура, высокая влажность и вибрация. Компания прошла множество международных сертификаций, таких как UL, TÜV, CE, RoHS и т. д., для обеспечения соответствия стандартам безопасности и защиты окружающей среды на мировом рынке. Будь то строительство новой зарядной инфраструктуры или модернизация существующего оборудования, реле питания FH61NE для точек зарядки инверторов переменного тока является идеальным основным устройством для эффективного и безопасного переключения питания.
