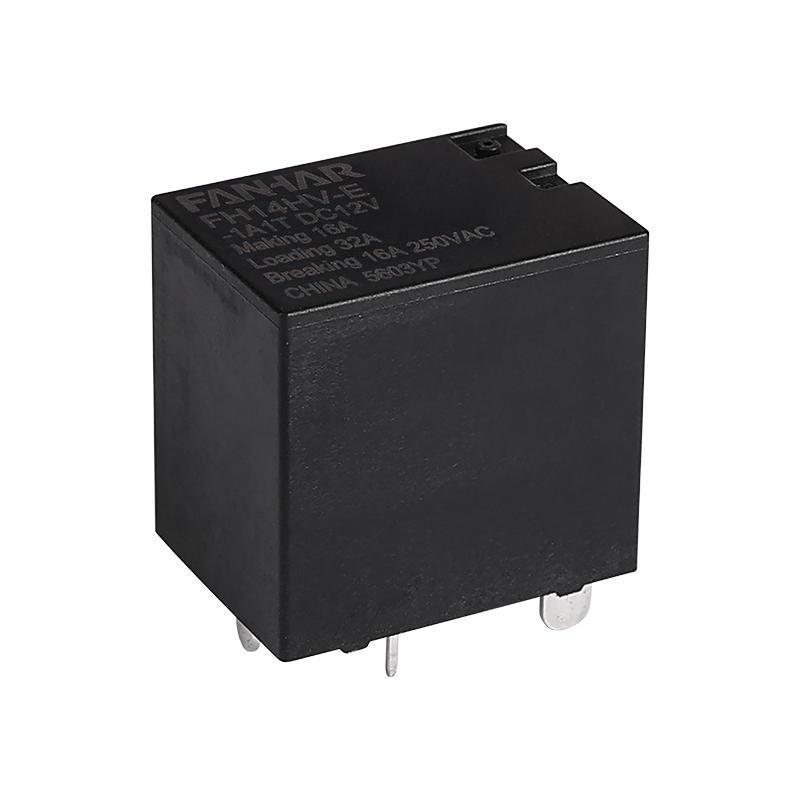

Силовое реле FH14T-E/FH14HV-E 26A 32A, соответствующее требованиям UL TUV CQC

Силовое реле FH14T-E/FH14HV-E 26A 32A, соответствующее требованиям UL TUV CQC

Особенности:

Коммутационная способность 32 А

Доступны продукты с рабочей температурой 105 ℃.

Система изоляции UL: Класс F

Ультра-маленькие стандартные клеммы для печатных плат.

Габаритные размеры: (21,5*16,0*20,6) мм

  • Параметры
  • Применение
  • Описание
Параметры

Технические характеристики

Товар

FH14T-E

FH14HV-E

Контактные данные

Договоренность о контактах

Контактное сопротивление

≤10 мОм (6 В постоянного тока, 20 А)

Контактный материал

АгСно 2

Номинальная нагрузка

Номинальная нагрузка (сопротивление нагрузки)

Стандартный тип: 32А   250 В переменного тока.

Чувствительный тип: 26А   250 В переменного тока

Макс. напряжение переключения

600 В переменного тока

Максимальный ток переключения

Стандартный тип: 32А

Чувствительный тип: 26А

Макс. коммутационная способность

8864ВА

7202ВА

Минимальная допустимая нагрузка

5 В постоянного тока, 100 мА

Электрический

производительность

Сопротивление изоляции (начальное)

100 МОм (500 В постоянного тока)

Диэлектрик

сила

(начальный)

Между открытыми контактами

Стандартный тип: 1500 В переменного тока, 1 мин.

Тип BG 2000 В переменного тока, 1 мин.

Между

катушка и контакты

2500 В переменного тока, 1 мин.

4000 В переменного тока, 1 минута

Время работы

≤15 мс

Время выпуска

≤10 мс

Механический

производительность

Шок

сопротивление

Функциональный

98м/с2(10г)

Разрушительный

980 м/с2 (100 г)

Устойчивость к вибрации

10–55 Гц 1,5 мм DA

Выносливость

Механический

1× 10 5 ОП

Электрический(Room temperature)

Стандартный тип: 32А   250 В переменного тока.

Чувствительный тип: 26А   250 В переменного тока

1× 10 4 ОП(ON/OFF= 1s/9s)

3× 10 4 ОП(ON/OFF= 1s/9s)

Работать

состояние

Температура окружающей среды

-40℃~ 105℃

Влажность

от 5 % до 85 %

Прекращение действия

печатная плата

Вес единицы

Прибл. 16 г

Строительство

Пластиковый уплотнитель, защищенный флюсом
