Главная / Новости / Новости отрасли / FH61NE Реле New Energy с магнитной фиксацией — надежное решение для переключения мощности для фотоэлектрических инверторов и зарядных станций переменного тока

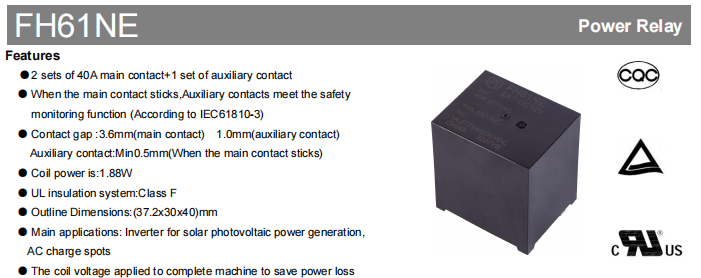

Поскольку производство фотоэлектрической энергии, системы хранения энергии и зарядные устройства для электромобилей продолжают развиваться в направлении более высокой мощности и большей эффективности, реле Ожидается, что они обеспечат не только надежную сильноточную коммутацию, но и контроль безопасности, низкое энергопотребление и долгосрочную стабильность работы. Чтобы удовлетворить требования применения нового энергетического оборудования, Fanhar Electronics представила магнитное реле с блокировкой новой энергии серии FH61NE. Изделие имеет конфигурацию контактов, состоящую из 2 комплектов основных контактов на 40 А и 1 комплекта вспомогательных контактов. Когда главный контакт залипает, вспомогательный контакт подает сигнал обратной связи для контроля безопасности, соответствующий требованиям МЭК 61810-3 для функций контроля безопасности. Реле имеет маломощную конструкцию с магнитной фиксацией и потребляемой мощностью катушки всего 1,88 Вт. В сочетании с системой изоляции класса F и компактной механической конструкцией он отвечает комплексным требованиям новых энергетических приложений, таких как солнечные фотоэлектрические инверторы, зарядные станции переменного тока и зарядное оборудование для электромобилей, обеспечивая энергоэффективную работу и долгосрочную надежность. Серия FH61NE получила UL/cUL, TUV и ККК сертифицированы по безопасности и широко используются в новом энергетическом оборудовании.
Возможность переключения сильного тока 40 А для управления питанием нового энергетического оборудования

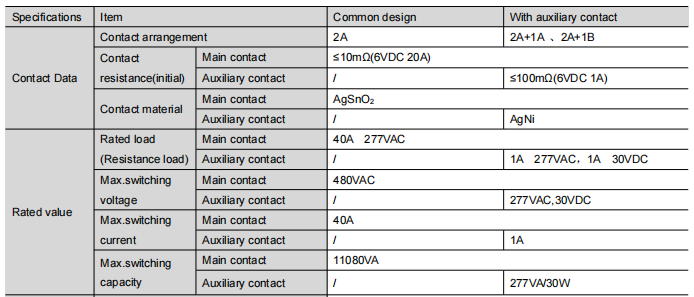

Новое энергетическое оборудование предъявляет высокие требования к способности реле коммутировать ток. FH61NE имеет два набора главных контактов на 40 А, поддерживающих управление сильноточной нагрузкой в новом энергетическом оборудовании. В главных контактах используется контактный материал AgSnO₂ , который обеспечивает превосходные противосварочные и проводящие свойства, что соответствует требованиям надежности контактов в приложениях переключения мощности в новом энергетическом оборудовании. Ключевые характеристики следующие:
Эти электрические параметры позволяют FH61NE надежно выполнять функции переключения и управления в фотоэлектрических инверторах и зарядных станциях переменного тока.
Конструкция контроля безопасности вспомогательных контактов для повышения безопасности системы
К новому энергетическому оборудованию предъявляются жесткие требования по эксплуатационной безопасности. FH61NE предлагает варианты вспомогательных контактов для удовлетворения потребностей в мониторинге безопасности. Доступные конфигурации включают в себя:
2А 1А : Два нормально разомкнутых главных контакта, один нормально разомкнутый вспомогательный контакт.
2А 1Б : Два нормально разомкнутых главных контакта, один нормально закрытый вспомогательный контакт.
Когда главный контакт залипает, вспомогательный контакт подает сигналы обратной связи для контроля состояния системы.
Маломощная магнитная защелкивающаяся конструкция для энергоэффективной эксплуатации нового энергетического оборудования
В FH61NE используется конструкция реле с магнитной фиксацией, имеющая следующие преимущества:
Потребляемая мощность катушки: 1,88 Вт
Диапазон поддерживаемого напряжения : 40%~100% Un (температура окружающей среды 25℃); 50%~60% Un (температура окружающей среды 85℃)

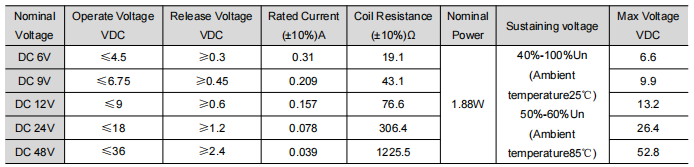

Максимальное поддерживающее напряжение : см. таблицу данных катушек.
Конструкция с магнитной фиксацией значительно снижает постоянное потребление энергии во время удержания реле. Применение поддерживающего напряжения катушки ко всей машине эффективно снижает потери мощности, что делает ее более подходящей для требований энергоэффективной работы нового энергетического оборудования.
Конструкция с высокой изоляцией и надежная работа в сложных условиях эксплуатации
FH61NE отличается высокой изоляцией и компактной конструкцией, сочетая электрическую безопасность и механическую надежность:
Несколько вариантов напряжения катушки для гибкой конструкции системы
Различные системы управления требуют разных конфигураций напряжения катушки. Чтобы упростить интеграцию системы, серия FH61NE доступна с несколькими вариантами напряжения катушки постоянного тока, включая 6 В постоянного тока , 9 В постоянного тока , 12 В постоянного тока , 24 В постоянного тока и 48 В постоянного тока .
Каждый вариант катушки рассчитан на номинальную потребляемую мощность 3,2 Вт, что позволяет инженерам выбирать наиболее подходящее управляющее напряжение без изменения платформы реле. Стандартизированная конструкция катушки не только улучшает совместимость с различными цепями управления, но и упрощает разработку продуктов для производителей, использующих несколько платформ напряжения.
Компактная конструкция платформы для упрощения обновления продукта
Серия FH61NE предлагает унифицированную конструкцию платформы с различными конфигурациями контактов и вариантами напряжения катушки, предоставляя производителям гибкую основу для разработки разнообразных новых приложений энергетического оборудования.

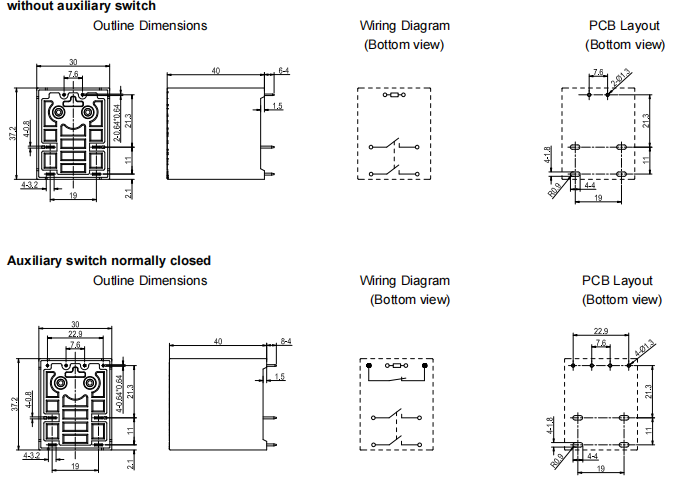

Все конфигурации имеют одинаковые внешние размеры 37,2×30×40 мм, а также такую же компоновку печатной платы, монтажную площадь, характеристики изоляции и механическую конструкцию. Основным отличием конфигураций является расположение контактов (2A, 2A 1A или 2A 1B), позволяющее разработчикам выбирать подходящую функцию мониторинга без изменения конструкции печатной платы.
Эта общая платформа позволяет производителям оборудования легко включать контроль вспомогательных контактов (для обеспечения обратной связи при залипании основного контакта) в свои конструкции без изменения механической установки или компоновки платы. В результате циклы разработки могут быть сокращены, затраты на проектирование снижены, а стандартизация продукции улучшена.
Для производителей, ищущих масштабируемые решения для солнечных инверторов, зарядных станций переменного тока и зарядного оборудования для электромобилей, серия FH61NE представляет собой эффективную и практичную платформу.

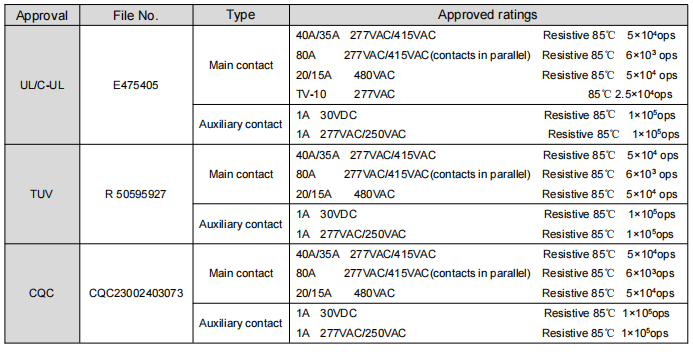

Сертификаты безопасности
FH61NE получил UL/cUL, TUV и ККК сертификаты безопасности. Продукт также соответствует экологическим директивам ЕС RoHS/REACH. Fanhar Electronics добилась ИСО9001 , ИСО14001 и ИСО45001 международные сертификаты системы управления, имеет более 40 национальных патентов и была признана национальным высокотехнологичным предприятием и центром исследований и разработок провинциального уровня.
Типичные применения
FH61NE в основном используется в следующих новых секторах энергетики:
В этих приложениях реле в первую очередь выполняет функции управления переключением мощности и мониторинга состояния, обеспечивая стабильные и надежные решения по управлению током в системе.
Часто задаваемые вопросы
В1: Какой тип реле FH61NE?
FH61NE — это новое энергетическое реле с магнитной фиксацией, разработанное компанией Zhejiang Fanhar Electronics Co., Ltd. и в основном используемое в солнечных фотоэлектрических инверторах и зарядных станциях переменного тока.
В2: Каков максимальный номинальный ток FH61NE?
Номинальная нагрузка главного контакта FH61NE составляет 40 А, 277 В переменного тока (резистивная нагрузка) с максимальным током переключения 40 А.
В3: Поддерживает ли FH61NE вспомогательные контакты?
Да. FH61NE предлагает версии 2A 1A (нормально разомкнутый вспомогательный контакт) и 2A 1B (нормально закрытый вспомогательный контакт). Когда главный контакт залипает, вспомогательный контакт подает сигналы обратной связи для контроля состояния системы, что соответствует требованиям функции контроля безопасности IEC 61810-3.
Вопрос 4: Каков диапазон рабочих температур FH61NE?
Диапазон рабочих температур составляет -40 ℃ ~ 85 ℃, что делает его пригодным для различных регионов и сложных промышленных условий.
Для приложений, требующих более высокой допустимой силы тока, рекомендуемым выбором является FH66NE160. Для систем, рассчитанных на номинальный ток 100 А, FH66NE100 является подходящим решением.
Вопрос 5: Каковы механические и электрические показатели срока службы FH61NE?
Механический срок службы: 5×10⁶ операций.
Электрическая долговечность (главный контакт): 1×10⁵ операций при резистивной нагрузке 40 А, 277 В переменного тока (85 ℃)
Электрический срок службы (вспомогательный контакт): 1×10⁵ операций при резистивной нагрузке 1 А, 30 В постоянного тока/277 В переменного тока (85 ℃)
