Силовое реле W12T 40А | Реле на печатной плате для зарядки электромобилей, фотоэлектрических систем и новых источников энергии

Поскольку системы возобновляемой энергии, электромобили и технологии хранения энергии продолжают развиваться, системы управления питанием требуют реле с более высокой коммутационной способностью, превосходными изоляционными характеристиками и долгосрочной эксплуатационной надежностью. Разработанный с учетом этих требований, Fanhar Реле мощности W12T 40А специально разработан для электромобилей, зарядных станций и фотоэлектрических (PV) систем возобновляемой энергии.

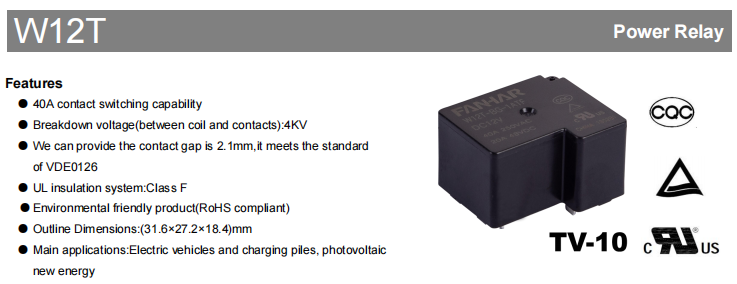

W12T имеет Возможность переключения контактов 40 А , максимальное диэлектрическое выдерживаемое напряжение 4000 В переменного тока между катушкой и контактами и необязательный Контактный зазор ≥2,1 мм . Обеспечивая коммутационную способность при высоких нагрузках, он также отвечает требованиям по электроизоляции и безопасности нового энергетического оборудования.

Благодаря компактной конструкции для монтажа на печатной плате измеряются только 31,6 × 27,2 × 18,4 мм , W12T доступен в широком диапазоне вариантов напряжения катушки от от 5 В до 110 В постоянного тока . Серия предлагает как стандартный тип (мощность катушки 900 мВт), так и тип BG (мощность катушки 1400 мВт). Реле получило UL/cUL, TÜV и CQC сертификаты, поддерживающие его использование на различных рынках по всему миру.

Возможность переключения сильного тока 40 А для мощного оборудования

Новому энергетическому оборудованию, такому как зарядные станции для электромобилей и фотоэлектрические инверторы, требуются реле со значительной токопроводящей способностью. W12T имеет номинальную управляющую нагрузку 40 А, 250 В переменного тока с максимальной коммутационной способностью 10 000 ВА.

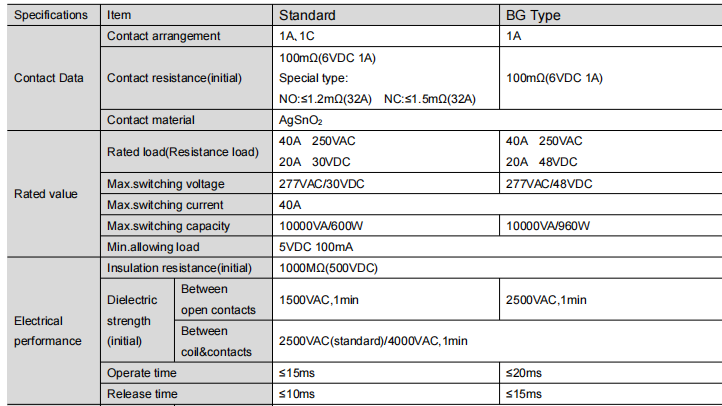

Для нагрузок постоянного тока стандартный тип поддерживает 20 А, 30 В постоянного тока, а тип BG поддерживает 20 А, 48 В постоянного тока. Кроме того, доступны специальные типы с низким контактным сопротивлением NO≤1,2 мОм (32 А) и NC≤1,5 мОм (32 А). Минимально допустимая нагрузка составляет 5 В постоянного тока, 100 мА, что позволяет использовать широкий спектр приложений: от переключения небольших сигналов до управления мощной нагрузкой.

Конструкция с высокой изоляцией для повышения безопасности системы

Электрическая изоляция является важнейшим требованием для оборудования, использующего возобновляемые источники энергии, работающего в условиях высокого напряжения. W12T предлагает превосходные электроизоляционные возможности:

Максимальное диэлектрическое выдерживаемое напряжение между катушкой и контактами: 4000 В переменного тока

Диэлектрическое выдерживаемое напряжение между открытыми контактами (тип BG): 2500 В переменного тока

Начальное сопротивление изоляции: 1000 МОм (при 500 В постоянного тока)

Система изоляции UL класса F: превосходные характеристики изоляции способствуют повышению эксплуатационной безопасности и надежности, эффективно предотвращая риски пробоя и утечки высокого напряжения.

Высококачественный контактный материал AgSnO₂ для увеличения срока службы

В серии W12T в качестве контактного материала используется AgSnO₂ (оксид серебра и олова). AgSnO₂ обладает превосходной стойкостью к дуговой эрозии, низким и стабильным контактным сопротивлением, хорошей теплопроводностью и выдающимися противосварочными свойствами. Он эффективно уменьшает искрение и продлевает срок службы реле, сохраняя стабильные электрические характеристики даже при частом переключении и высокой нагрузке.

Надежная работа в сложных промышленных условиях

Помимо своих электрических характеристик, W12T обеспечивает долговременную надежность в сложных условиях эксплуатации. Реле работает в широком диапазоне температур окружающей среды от -40°C до 85°C, что делает его пригодным для систем возобновляемой энергии и промышленного оборудования, эксплуатируемого в различных климатических условиях.

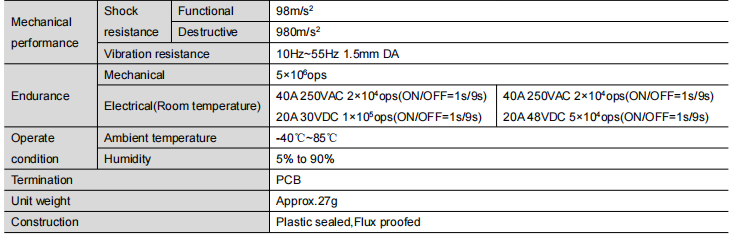

Реле обеспечивает механический срок службы до 5 000 000 операций и электрический срок службы 20 000 операций при резистивной нагрузке 40 А, 250 В переменного тока, 100 000 операций при 20 А, 30 В постоянного тока (стандартный тип) и 50 000 операций при 20 А, 48 В постоянного тока (тип BG).

Время срабатывания составляет ≤15 мс (стандарт) / ≤20 мс (фоновый фон), а время отпускания составляет ≤10 мс (стандартный) / ≤15 мс (фоновый фон). Реле также спроектировано так, чтобы выдерживать вибрацию и механические удары, обычно встречающиеся в промышленном применении.

Несколько вариантов напряжения катушки для гибкой конструкции системы

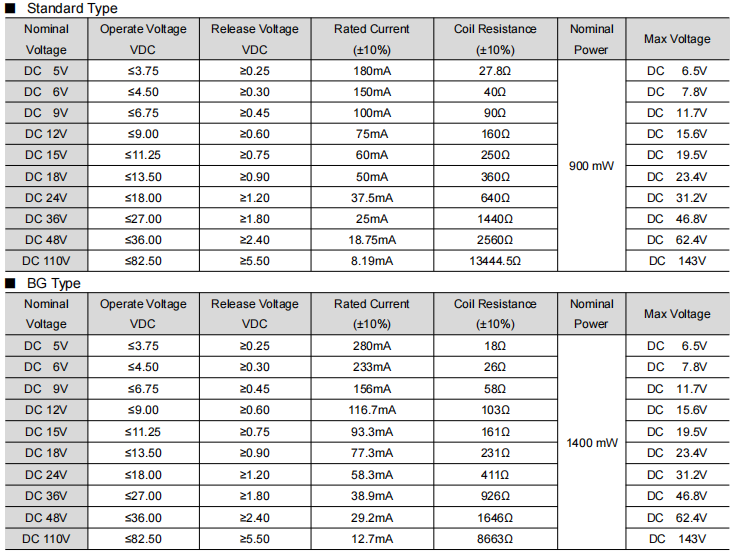

Различные системы управления требуют разных конфигураций напряжения катушки. Для упрощения системной интеграции W12T доступен с несколькими вариантами напряжения катушки постоянного тока, включая 5 В, 6 В, 9 В, 12 В, 18 В, 24 В, 36 В, 48 В, 60 В, 110 В постоянного тока.

Номинальная мощность катушки стандартного типа составляет 900 мВт, а типа BG — 1400 мВт. Стандартизированная конструкция катушки не только улучшает совместимость с различными цепями управления, но и упрощает разработку продуктов для производителей, использующих несколько платформ напряжения.

Компактная конструкция для монтажа на печатной плате для легкой интеграции оборудования

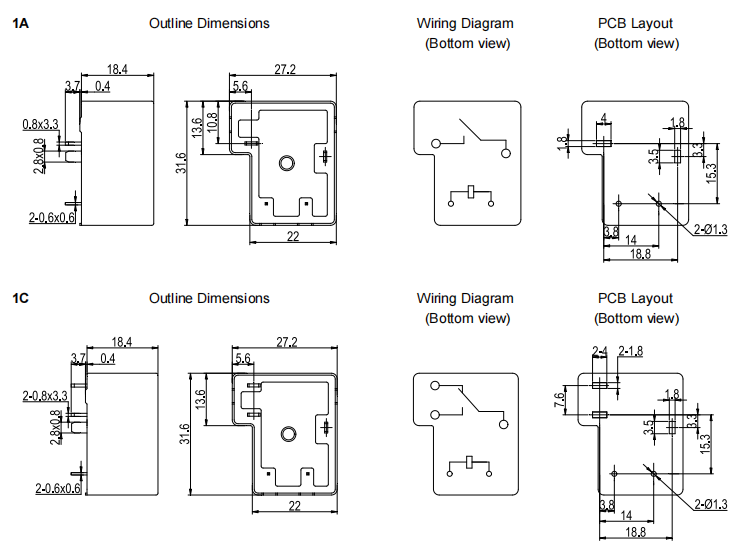

W12T имеет compact PCB-mount design with outline dimensions of only 31.6 × 27.2 × 18.4 mm and a unit weight of approximately 27g, effectively saving valuable board space. The relay is available in Plastic sealed and Flux proofed types.

В чистых средах (без H₂S, SO₂, NO₂ и пыли) рекомендуется использовать флюсовый тип. В загрязненных средах, содержащих эти загрязняющие вещества, рекомендуется использовать тип с пластиковым уплотнением. Такое конструктивное решение эффективно продлевает срок службы реле в различных промышленных условиях.

Типичные применения

Разработанный для сильноточных приложений переключения мощности, W12T широко используется в возобновляемых источниках энергии и системах электромобилей, где требуются надежные характеристики переключения и высокая изоляционная способность:

• Электромобили (EV)
• Зарядные станции для автомобилей на новой энергии
• Фотоэлектрическое (PV) оборудование для возобновляемых источников энергии

В этих системах реле обычно используется для управления питанием, коммутации главных цепей и защитной изоляции, помогая повысить надежность системы и эксплуатационную безопасность.

Как выбрать стандартный тип или тип BG

W12T предлагается в стандартном типе и типе BG. Ключевые различия кратко изложены ниже:

Стандартный тип отвечает большинству требований для общего промышленного управления и стандартных приложений по переключению мощности. Для фотоэлектрических систем, приложений, требующих больших изоляционных расстояний между контактами или сценариев с более высоким напряжением постоянного тока, рекомендуется тип BG.
