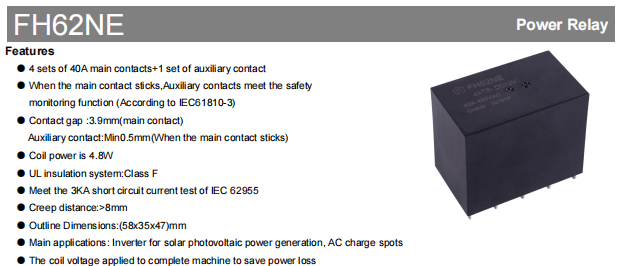

FH62NE Новое энергетическое реле ｜40A, 4-полюсные главные контакты + вспомогательный контакт контроля безопасности, предназначено для фотоэлектрических инверторов и зарядных станций электромобилей.

Поскольку фотоэлектрические системы, зарядные станции для электромобилей и промышленное оборудование управления предъявляют все более высокие требования к электробезопасности и энергоэффективности, реле должны обеспечивать не только надежную коммутационную производительность, но и контроль безопасности, работу с низким энергопотреблением и долгосрочную стабильность. Серия FH62NE новое энергетическое реле от Fanhar Electronics объединяет высокую нагрузочную способность, интеллектуальный контроль безопасности, энергосберегающую работу и долговечную конструкцию в одном решении, предлагая высоконадежное решение по переключению мощности для приложений с жесткими требованиями к электрическим характеристикам, безопасности системы и адаптации к окружающей среде.

4 комплекта главных контактов на 40 А, 1 вспомогательный контакт – выдержка высокого тока и контроль безопасности в одном

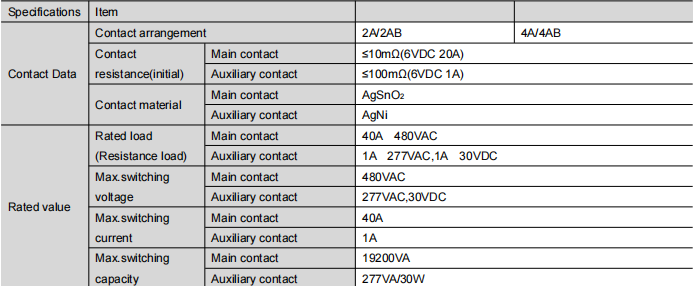

FH62NE имеет 4 комплекта главных контактов на 40 А и 1 вспомогательный контакт:

Основные контакты : 4 нормально разомкнутых контакта формы A (4A/4AB), с использованием материала AgSnO₂ (оксид серебра и олова), номинальный ток 40 А при 480 В переменного тока (резистивный), максимальная коммутационная способность 19 200 ВА, начальное сопротивление контакта ≤ 10 мОм.

Вспомогательный контакт : 1 нормально закрытый контакт формы B, изготовленный из материала AgNi (серебряно-никель), номинальный ток 1 А при 277 В переменного тока / 30 В постоянного тока.

Основная функция безопасности : В случае приваривания главного контакта из-за неисправности вспомогательный контакт все равно может надежно размыкаться с минимальным зазором ≥0,5 мм, отправляя сигнал о неисправности в систему управления для мониторинга безопасности главной цепи в реальном времени. Это соответствует стандарту безопасности IEC 61810-3. Основной зазор между контактами составляет 3,9 мм, что обеспечивает безопасность изоляции высокого напряжения.

Конструкция с высокой изоляцией класса F соответствует требованиям к высокому напряжению для новых энергетических применений

Новое энергетическое оборудование работает под высоким напряжением в течение длительного времени, требуя отличных изоляционных характеристик. В FH62NE используется система изоляции класса F (155°C) с путем утечки >8 мм, эффективно предотвращающая высоковольтный пробой и утечку.

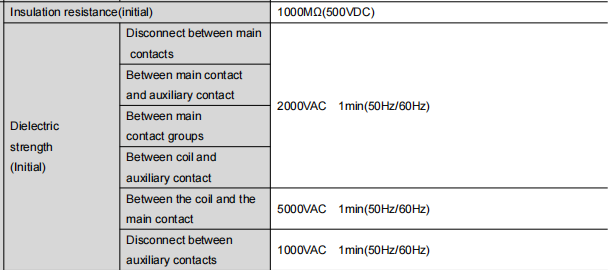

Диэлектрическая прочность:

Импульсное напряжение: relay withstands 10 kV (1.2/50 µs) surge voltage between coil and contacts. Initial insulation resistance is 1000 MΩ at 500 VDC.

Дизайн с низким энергопотреблением

FH62NE uses a low-power coil design with a rated operating power of only 4.8W. After the switching action, the state can be maintained by applying a sustaining voltage as low as 40%–100% of rated voltage (at 25°C) or 50%–60% (at 85°C), significantly reducing long-term energy consumption and heat buildup.

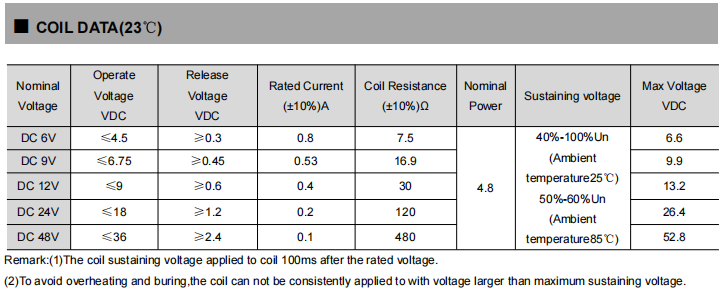

Характеристики катушки (при 23°C):

Время срабатывания: ≤40 мс; Время восстановления: ≤20 мс.

Широкий температурный диапазон и высокая надежность для сложных промышленных условий

FH62NE features a fully sealed, dust- and splash-proof construction, operating reliably over a temperature range of –40°C to 85°C and humidity range of 5% to 85% RH, making it suitable for diverse climates and harsh industrial environments.

Рейтинг выносливости:

• Механический ресурс: 1 000 000 операций.
• Электрический срок службы: 30 000 операций (40 А/480 В переменного тока, резистивный, ВКЛ/ВЫКЛ = 1 с/9 с)

Устойчивость к вибрации и ударам:

• Функциональная вибрация: 10–55 Гц, амплитуда 1,5 мм.
• Функциональный удар: 98 м/с² (10 г)
• Разрушительный удар: 980 м/с² (100 г)

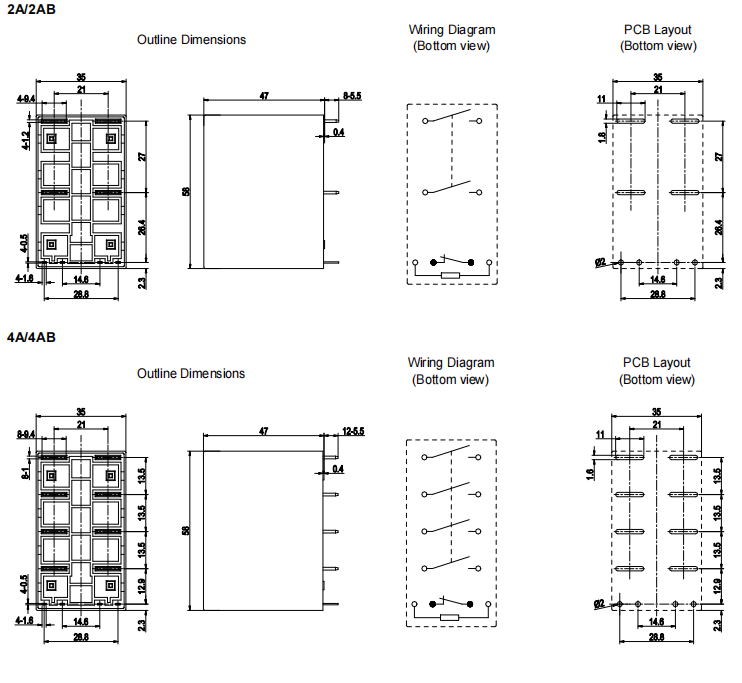

Компактный размер для легкой системной интеграции

FH62NE measures 58 mm × 35 mm × 47 mm (L × W × H) and weighs approximately 200 g, making it easy to integrate into space-constrained enclosures.

Рекомендации по монтажу и пайке:

Монтаж: рекомендуется крепление на печатную плату.

Температура пайки: 260°C ± 5°C

Время пайки: 3 – 5 секунд

Допуск монтажного размера (если не указано иное): ±0,1 мм.

Ключевые сценарии применения

Благодаря высокой допустимой нагрузке по току, независимому контролю безопасности и проверенной конструкции FH62NE широко используется в:

Солнечные фотоэлектрические инверторы : Для переключения нагрузки и изоляции на стороне входа постоянного тока или на стороне выхода переменного тока. Его высокая устойчивость к напряжению, высокая токовая нагрузка и устойчивость к перенапряжениям эффективно справляются с колебаниями напряжения и переходными процессами, распространенными в фотоэлектрических системах.

Зарядные станции для электромобилей переменного тока : Являясь основным коммутационным компонентом в схемах управления зарядкой, главные контакты безопасно проводят зарядный ток, а вспомогательный контакт обеспечивает дополнительный уровень защиты.

Критически важные для безопасности системы, требующие обратной связи о состоянии : Вспомогательный контакт предоставляет диагностическую информацию о состоянии основного контакта, отвечая потребностям приложений с строгими требованиями безопасности.
