Применение и будущее развитие реле в интеллектуальных сетях

Трансформация глобальной энергетики продвигается беспрецедентными темпами. По данным Международного энергетического агентства (МЭА), возобновляемая энергия Ожидается, что к 2030 году источники электроэнергии будут составлять почти 40% мирового производства электроэнергии, а количество электромобилей на дорогах, по прогнозам, превысит 200 миллионов. Эта тенденция предъявляет чрезвычайно высокие требования к гибкости, надежности и интерактивности электросетей. Интеллектуальная сеть возникла как ответ – интеграция передовых датчиков, связи, управления и облачных вычислений в традиционные энергетические сети, наделив энергосистему возможностями «самовосприятия, саморешения и самовосстановления».

В рамках обширной архитектуры интеллектуальной сети реле Несмотря на небольшой размер, они служат одновременно «первой линией защиты» и «конечной точкой выполнения» для безопасной, стабильной и эффективной работы системы. Они берут на себя множество обязанностей: от устранения неисправностей и переключения нагрузки до защиты оборудования и распределения энергии. Эта статья начинается с основных принципов и систематически рассматривает основные сценарии применения реле в умные сети , анализирует ощутимые улучшения производительности сети и прогнозирует будущие пути развития технологий. Наконец, для быстрого ознакомления предоставлен список часто задаваемых вопросов (FQA).

Основы реле: от электромагнита к интеллектуальному терминалу

Принцип действия и классификация

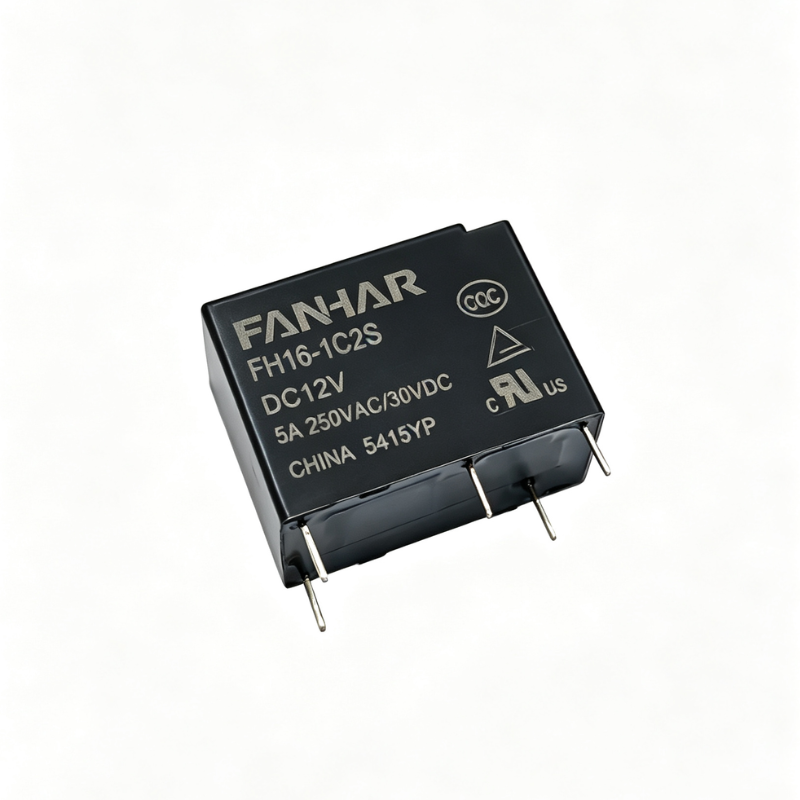

Реле – это автоматический электрический выключатель. Его основной принцип работы заключается в следующем: когда входная величина (например, напряжение, ток, температура, время и т. д.) достигает установленного порога, электромагнит или электронная схема приводит в действие контакты, тем самым управляя включением/выключением цепи высокой мощности. По техническим маршрутам реле можно классифицировать следующим образом:

Традиционные роли в энергосистемах

Функция управления : Использует сигналы малого тока для управления сильноточными нагрузками, обеспечивая возможность дистанционного запуска/останова.

Функция защиты : Обнаруживает перегрузку по току, повышенное напряжение, пониженное напряжение, короткие замыкания и другие аномалии, быстро отключая неисправные цепи.

Передача сигнала : Преобразует состояние оборудования (закрыто/открыто, сигнализация) в сигналы сухих контактов для систем мониторинга.

Пять основных применений реле в интеллектуальных сетях

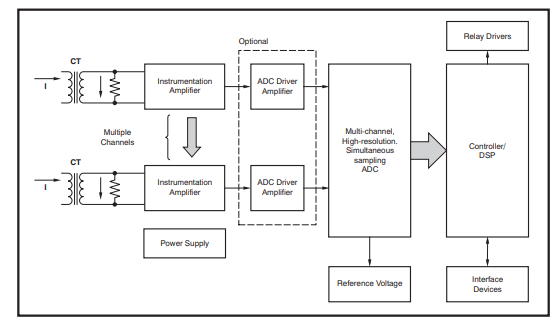

Умные подстанции и управление первичным оборудованием

Интеллектуальные сети строятся на основе цифровых подстанций, в которых широко используются электронные измерительные трансформаторы и интеллектуальное первичное оборудование (например, интеллектуальные автоматические выключатели, разъединители). Реле действуют как исполнительные механизмы управления, получая GOOSE (Generic ObjectОриентированное событие подстанции) — команды от объединяющихся блоков или устройств защиты и управления, выполняющие операции переключения в течение миллисекунд.

Показательный пример : После реконструкции интеллектуальной подстанции 220 кВ в Китае замена традиционных электромагнитных реле интеллектуальными группами реле сократила среднее время срабатывания с 80 мс до 15 мс, улучшив скорость устранения неисправностей системы примерно на 80%.

Сбой в сетиИсцеление и быстрая реконфигурация

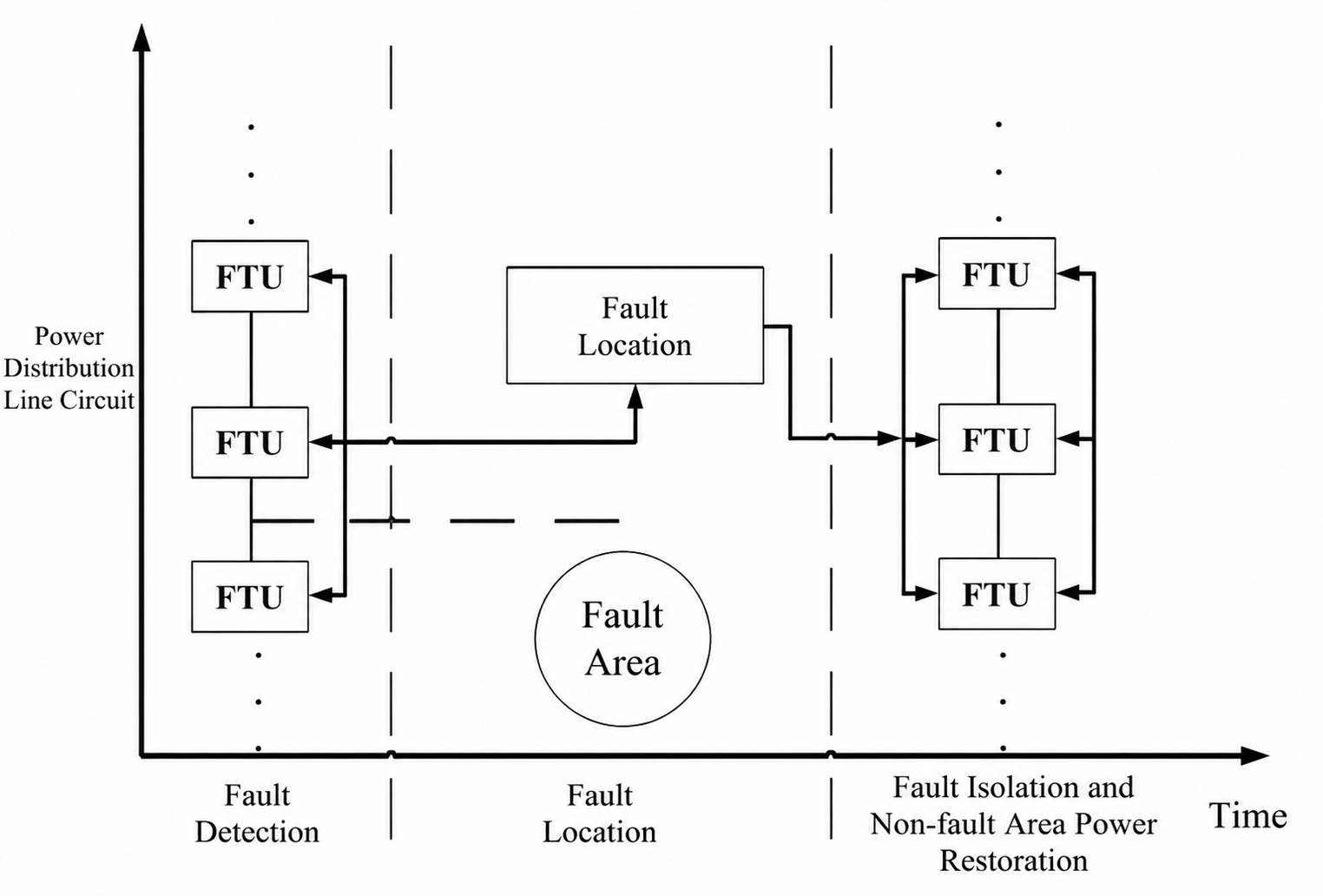

Способность «самовосстановления» интеллектуальных сетей основана на процессе замкнутого цикла: обнаружение неисправностей → локализация → изоляция → восстановление. Реле играют в этом процессе двойную роль:

Изоляция неисправности: при возникновении короткого замыкания в линии реле срабатывают мгновенно, отделяя неисправный участок от основной сети.

Автоматическая реконфигурация: с помощью логики автоматизации фидеров (FA) реле координируют работу соседних выключателей для переключения исправных секций на резервные источники питания, сокращая время восстановления с часов до минут или даже секунд.

Точное управление нагрузкой и реагирование на спрос

В периоды жесткого баланса спроса и предложения электроэнергии интеллектуальные сети используют механизмы реагирования на спрос (DR) для регулирования нагрузок на стороне потребителя. Реле больше не являются просто «жесткими переключателями»; они работают совместно с платформами агрегации нагрузки:

Реакция цены на время использования: на основе ценовых сигналов реле автоматически отключаются или регулируют неактивность.критические нагрузки (например, кондиционеры, зарядные устройства для электромобилей).

Аварийное отключение нагрузки: при падении частоты реле последовательно отключают прерываемые нагрузки в соответствии с приоритетом, предотвращая крупномасштабные отключения электроэнергии.

Согласно статистике Министерства энергетики США, коммерческие здания, использующие интеллектуальные реле для реагирования на спрос, могут снизить летние пиковые нагрузки на 15–25 % с минимальным влиянием на комфорт жильцов.

Дружественное сетевое соединение распределенных энергетических ресурсов (DER)

Широко распространенная интеграция фотоэлектрических (PV), ветровых электростанций, накопителей энергии и электромобилей превращает распределительные сети из «однонаправленных радиальных» в «двунаправленные интерактивные» системы. К основным задачам реле в точках соединения РЭР относятся:

Активное обнаружение защиты от изолирования : При потере напряжения в сети реле быстро отключают распределенные генераторы, чтобы предотвратить изолированную работу, которая может подвергнуть опасности обслуживающий персонал.

Управление сглаживанием мощности : В зависимости от погодных условий реле динамически переключают устройства накопления энергии или регулируют выходы инверторов для сглаживания колебаний мощности.

Координация из нескольких источников : В микросетях реле служат «шлюзовыми переключателями» для распределения различных источников энергии в соответствии с экономическими или экологическими приоритетами.

Управление состоянием оборудования в течение всего жизненного цикла

Современные интеллектуальные реле имеют встроенные датчики температуры, напряжения и тока и поддерживают протокол связи IEC 61850. Они могут загружать данные о состоянии, такие как количество операций, износ контактов и время работы. Платформы технического обслуживания в сочетании с моделями машинного обучения прогнозируют оставшийся срок службы реле, обеспечивая обслуживание по состоянию, а не плановое обслуживание, сокращая затраты на эксплуатацию и техническое обслуживание примерно на 30–40%.

Трехмерное повышение ценности реле в интеллектуальных сетях

Будущие тенденции развития: от актуатора к «граничному узлу принятия решений»

Интеграция интеллекта и искусственного интеллекта

Следующее поколение реле будет включать в себя периферийные микросхемы искусственного интеллекта, позволяющие распознавать локальные функции сигнала, различать «переходные замыкания, вызванные молнией» и «постоянные короткие замыкания», а также автономно выбирать стратегии повторного включения, избегая вторичного воздействия на систему от слепого повторного включения. Ожидается, что самообучающиеся интеллектуальные реле войдут в пилотные проекты примерно в 2028 году.

Программное обеспечение и виртуализация

С появлением концепции программно-определяемой системы электропитания логика релейной защиты больше не будет жестко запрограммирована в виде фиксированных аппаратных параметров, а будет загружаться по требованию через облачные приложения. Например, одно и то же оборудование может использовать стратегию «антиреверсивной мощности фотоэлектрических систем» в течение дня и переключаться на стратегию «управления зарядкой/разрядкой накопления энергии» ночью, обеспечивая «одно устройство, многократное использование».

Высокочастотная работа и широкий диапазонПолупроводники с запрещенной зоной

Развитие устройств из карбида кремния (SiC) и нитрида галлия (GaN) продвигается вперед.перевести реле в сторону высокочастотного переключения на уровне МГц. Это позволит сократить объем реле, используемых в силовых электронных трансформаторах (ПЭТ) и распределительных сетях постоянного тока среднего напряжения (MVDC), более чем на 50 %, одновременно сократив потери до одноготреть традиционных решений.

Эксплуатация и обслуживание цифрового двойника

В будущем каждое реле будет иметь «виртуальное зеркало» на платформе цифрового двойника, отражающее его электрическое, тепловое и механическое состояние в режиме реального времени. Посредством моделирования потенциальные виды отказов можно предсказать за несколько недель, что позволяет произвести замену в оптимальное время, что действительно обеспечивает «нулевое время незапланированных простоев».

Заключение

Будучи «небольшим, но важным» компонентом интеллектуальных сетей, реле превратились из простых электромеханических переключателей в многофункциональные интеллектуальные терминалы, объединяющие датчики, связь, управление и вычисления. Они играют незаменимую роль в повышении эффективности использования энергии, повышении надежности энергоснабжения и обеспечении безопасности системы. Столкнувшись с будущими сетями с высоким проникновением возобновляемых источников энергии, мощным электронным контентом и высоким уровнем цифровизации, реле будут продолжать развиваться в сторону более умных, быстрых, гибких и надежных. Технологические инновации в сочетании с усилиями по стандартизации будут совместно способствовать тому, чтобы индустрия реле обеспечила надежную поддержку глобальных целей углеродной нейтральности.
