FH67NE представляет собой высокопроизводительный, мощный новое энергетическое реле разработан компанией Zhejiang Fanhar Electronics (FANHAR) для фотоэлектрических новых источников энергии и промышленных приложений с высокими нагрузками. Он доступен в двух вариантах коммутации контактов — 200 А и 270 А — с одним набором нормально разомкнутых контактов с двойным разрывом и зазором между контактами 4,0 мм или больше. Используя AgSnO₂ в качестве материала контактов, реле может коммутировать ток до 220 А (версия 200 А) или 275 А (версия 270 А) при 1000 В переменного тока с максимальной коммутационной способностью 220 000 ВА и 275 000 ВА соответственно. Обладая выдающимися электрическими характеристиками, строгой защитной конструкцией и комплексной международной сертификацией, FH67NE стал основным коммутационным компонентом в таких требовательных приложениях, как фотоэлектрические инверторы, системы хранения энергии и промышленное контрольное оборудование.
Поскольку глобальная установленная мощность фотоэлектрических систем продолжает расти, а индустрия хранения энергии быстро расширяется, новые энергетические системы предъявляют все более строгие требования к реле с точки зрения пропускной способности большого тока, запасов безопасности при высоком напряжении и долгосрочной надежности. FH67NE является флагманским новым энергетическим реле Fanhar, разработанным в ответ на эту отраслевую тенденцию и эффективно удовлетворяющим острую потребность рынка в реле высокой мощности, высокой безопасности и низком энергопотреблении.
Руководство по выбору: сравнение версий 200А и 270А
FH67NE series offers two current ratings – 200A and 270A – with the core difference lying in the main terminal structure design, enabling engineers to flexibly choose based on actual load requirements:

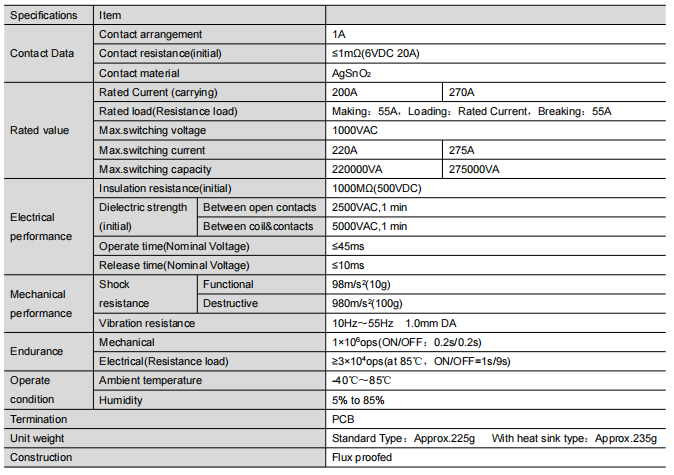

| Параметр | ФХ67НЕ 200 | ФХ67НЕ 270 |
|---|---|---|
| Номинальный ток (переносной) | 200А | 270А |
| Макс. Коммутируемый ток | 220А | 275А |
| Макс. Коммутационная способность | 220 000 ВА | 275 000 ВА |
Обе версии идентичны по контактному зазору (≥4,0 мм), классу изоляции (класс F), параметрам катушки и габаритным размерам. Выбор должен основываться, прежде всего, на фактическом токе нагрузки и требованиях к коммутационной способности системы.
Основные технические преимущества

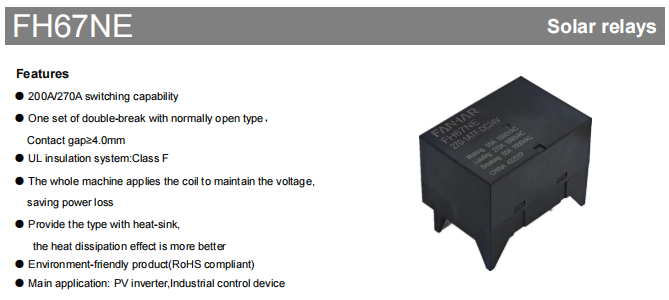

Двойная разрывная конструкция для безопасности при высоком напряжении
product features a single set of double-break, normally open contact configuration with a contact gap ≥4.0mm. The double-break design creates two series-breaking arcs during disconnection, effectively enhancing arc extinguishing capability. Combined with the large contact gap of over 4.0mm, it significantly improves electrical isolation performance under high-voltage conditions, ensuring safe disconnection at 1000VAC.
Система изоляции класса F для высоких температур и длительного срока службы
UL insulation system meets Class F requirements, allowing insulation materials to withstand continuous operating temperatures of 155°C. Together with a wide operating temperature range of -40°C to 85°C, the FH67NE maintains stable electrical performance and service life even in high-temperature environments such as outdoor PV power stations and industrial distribution cabinets.

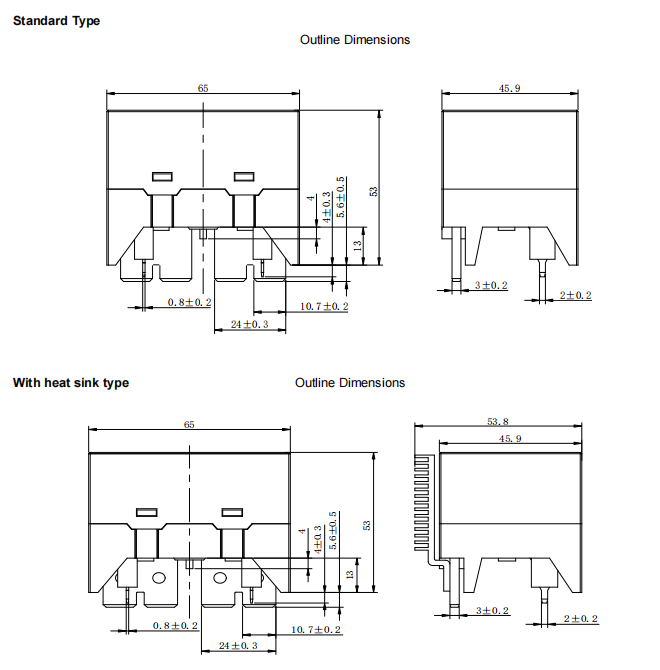

Дополнительная конструкция радиатора для улучшенного управления температурным режимом
FH67NE is available with an optional heat sink model, offering significantly better heat dissipation than the standard version. This design is particularly suitable for applications involving sustained high-current conduction or high ambient temperatures, effectively reducing relay temperature rise and extending electrical life.
Экологически чистый и глобально адаптируемый
product complies with RoHS environmental directives and has obtained UL, TÜV, and CQC international certifications, providing strong global market access capability.
Основные электрические характеристики
Нагрузочная способность
FH67NE has a rated current (carrying) of 200A (270A for the 270A version). Its rated load (resistive) conditions are: Make 55A, Carry rated current, Break 55A. Maximum switching voltage is 1000VAC, maximum switching current is 220A (200A version) / 275A (270A version), and maximum switching capacity is 220,000VA (200A version) / 275,000VA (270A version).
Контакт Надежность
Начальное контактное сопротивление составляет ≤1 мОм (испытано при 6 В постоянного тока, 20 А), что обеспечивает чрезвычайно низкие потери проводимости и соответствует строгим требованиям к низкому нагреву для сильноточных приложений.
Изоляция и диэлектрическая прочность
Начальное сопротивление изоляции достигает 1000 МОм (проверено при 500 В постоянного тока). Диэлектрическая прочность превосходна: 2500 В переменного тока/1 мин между открытыми контактами и 5000 В переменного тока/1 мин между катушкой и контактами, что обеспечивает достаточный запас прочности для системы.
Время ответа
Время срабатывания (при номинальном напряжении) ≤45 мс, время отпускания (при номинальном напряжении) ≤10 мс, что обеспечивает быстрый и надежный отклик для удовлетворения требований к быстрому переключению фотоинверторов и другого оборудования.
Технические характеристики катушки и энергоэффективная работа
FH67NE is available in five coil voltage options: DC 6V, 9V, 12V, 24V, and 48V, with a rated power consumption of only 4W. Detailed parameters for each specification are as follows:
| Номинальное напряжение | Рабочее напряжение (В постоянного тока) | Напряжение отпускания (В постоянного тока) | Номинальный ток (±10%) | Сопротивление катушки (±10%) | Номинальная мощность | Постоянное напряжение | Макс. напряжение |
|---|---|---|---|---|---|---|---|
| 6 В постоянного тока | ≤4,50 | ≥0,30 | 666,7 мА | 9 Ом | 4 Вт | 55%～100%Un (Температура окружающей среды 23 ℃) 55%～60%Un (Температура окружающей среды85℃) | 7,2 В постоянного тока |
| 9 В постоянного тока | ≤6,75 | ≥0,45 | 444,4 мА | 20,3 Ом | 10,8 В постоянного тока | ||
| 12 В постоянного тока | ≤9,00 | ≥0,60 | 333,3 мА | 36 Ом | 14,4 В постоянного тока | ||
| 24 В постоянного тока | ≤18,00 | ≥1,20 | 166,7 мА | 144 Ом | 28,8 В постоянного тока | ||
| 48 В постоянного тока | ≤36,00 | ≥2,40 | 83,3 мА | 576 Ом | 57,6 В постоянного тока |
Примечания к эксплуатации:.
coil sustaining voltage is applied 100ms after rated voltage application, with a sustaining voltage range of 55%～100% Un (at 23°C ambient) / 55%～60% Un (at 85°C ambient).
Во избежание перегрева и повреждения катушки не подавайте постоянно напряжение, превышающее максимальное поддерживающее напряжение. maximum sustaining voltage refers to the maximum voltage the relay can withstand for a short period.
Типичные сценарии применения
Являясь основным переключающим элементом в фотоэлектрических системах, FH67NE обеспечивает безопасное управление включением/выключением как на стороне постоянного, так и на переменном токе. Его высокая допустимая нагрузка по току 200/270 А легко справляется с текущими потребностями мощных фотоэлектрических цепочек, а контактный зазор ≥4,0 мм и выдерживаемое напряжение между катушкой и контактом 5000 В переменного тока обеспечивают существенный запас безопасности для высоковольтных приложений.
Системы хранения энергии (ESS)
В системах накопления энергии аккумуляторов FH67NE используется для контроля и защиты заряда/разряда аккумуляторных батарей. Низкое энергопотребление, обеспечиваемое конструкцией с магнитной фиксацией, идеально соответствует строгим требованиям ESS по энергоэффективности, а широкий диапазон рабочих температур обеспечивает стабильную работу в шкафах для хранения на открытом воздухе и в аналогичных средах.
Промышленное контрольное оборудование
Для переключения нагрузки промышленного оборудования высокой мощности FH67NE предлагает высоконадежное решение для управления включением/выключением. Его превосходная устойчивость к вибрации и ударам, а также механический срок службы до 1 миллиона операций позволяют ему работать в различных суровых промышленных условиях.
Сертификация и гарантия качества
FH67NE series has obtained UL, TÜV, and CQC international certifications and complies with RoHS environmental standards, fully meeting the market access requirements of major global regions.
Как национальное высокотехнологичное предприятие, Fanhar Electronics сертифицирована по системе управления качеством ISO9001, системе экологического менеджмента ISO14001 и системе управления охраной труда и безопасностью ISO45001. Компания инвестирует 5–8% годового дохода от продаж в исследования и разработки и получила более 40 национальных патентов на полезные модели и изобретения. Система полного контроля качества, охватывающая проектирование, закупку сырья и производство, гарантирует стабильное и надежное качество каждого реле FH67NE.
Заключение
FH67NE high-power new energy relay integrates core advantages including ultra-high current-carrying capacity (200A/270A), double-break safety structure (≥4.0mm gap), Class F insulation system, magnetic latching low-power design, and optional heat sink enhancement. As Fanhar’s flagship product for the new energy and industrial high-load markets, it has passed UL, TÜV, and CQC international certifications and complies with RoHS requirements. It is already widely used in PV inverters, energy storage systems, and industrial control equipment. Whether you are designing a high-power PV inverter or developing a high-reliability energy storage system, the FH67NE is a trustworthy key component choice.
Часто задаваемые вопросы
Вопрос 1: Каковы основные различия между версиями FH67NE 200A и 270A?
core differences lie in current-carrying capacity and main terminal structure. The 270A version has a maximum switching current of 275A and maximum switching capacity of 275,000VA, with a slotted main terminal bottom; the 200A version has a maximum switching current of 220A and maximum switching capacity of 220,000VA, with a non-slotted main terminal bottom. Both versions share the same contact gap, insulation class, coil parameters, and outline dimensions.
Вопрос 2: Какие практические преимущества дает контактный зазор ≥4,0 мм?
large contact gap of over 4.0mm significantly improves the relay’s electrical isolation capability: ① reduces arc restrike risk, enhancing disconnection reliability; ② meets the strict clearance requirements of high-voltage applications; ③ combined with the double-break structure, forms a dual safety barrier ensuring safe operation at 1000VAC.
Вопрос 3. Для каких сценариев рекомендуется использовать модель радиатора?
heat sink model is particularly recommended for: ① outdoor PV power stations with high ambient temperatures; ② applications requiring prolonged high-current conduction; ③ high-reliability systems with strict temperature rise limits. Its heat dissipation is significantly better than the standard version, effectively reducing relay temperature rise and extending electrical life. However, note that the heat sink is electrically live, so a 10mm safety clearance must be maintained during installation.
Вопрос 4: Какова адаптация FH67NE к окружающей среде?
Диапазон рабочих температур -40°C~85°C, диапазон влажности 5%~85%. Вибростойкость 10 Гц ~ 55 Гц/1,0 мм DA, функциональная ударопрочность 98 м/с² (10 г) и разрушительная 980 м/с² (100 г), что соответствует требованиям различных суровых условий, таких как уличные фотоэлектрические станции и промышленное распределение.
В5: Могут ли быть предоставлены образцы или техническая поддержка?
Fanhar Electronics поддерживает предоставление образцов и помощь в техническом выборе на основе требований клиентов. При необходимости специальной настройки (структурной настройки, настройки параметров и т. д.) обращайтесь в отдел продаж или технической поддержки Fanhar для получения дополнительной помощи. Данное описание продукта предназначено только для справки. Технические характеристики могут быть изменены без предварительного уведомления. Для получения последней технической документации свяжитесь с отделом продаж Fanhar.
