Полное руководство по реле с блокировкой: от принципов работы до выбора и применения

Как работают реле с блокировкой?

Основные компоненты

Ключевые компоненты реле с блокировкой включают в себя:

Катушка : конструкция с одной или двумя катушками, обычно изготовленная из медного провода с низким сопротивлением, используемая для создания магнитного поля.

Арматура (также известная как «геркон») : небольшая подвижная металлическая деталь, выполняющая роль «ворот» переключателя.

Постоянный магнит (для типа с магнитной фиксацией) : используется для удержания якоря на месте после отключения питания.

Механическая защелка (для механической защелки) : Физический механизм блокировки.

Подробный принцип работы

Когда на катушку подается короткий импульс тока, создаваемое магнитное поле заставляет якорь перемещаться из одного положения контакта в другое, тем самым замыкая или разрывая цепь. Ключевым моментом является то, что после окончания этого импульса якорь твердо остается в своем текущем положении, полагаясь на магнитную силу (для типов с магнитной фиксацией) или механическую защелку (для типов с механической фиксацией), не требуя непрерывного питания. Он сработает и сбрасывается только при подаче обратного импульса.

В таких приложениях, как таймеры задержки выключения, последовательность действий двухобмоточных реле с фиксацией более сложна: когда ток протекает через установленную катушку (S), во внутренней магнитной цепи генерируется магнитный поток, создающий электромагнитную силу для притягивания якоря, замыкания нормально открытого контакта и размыкания нормально закрытого контакта, поддерживая установленное состояние. Когда задержка выключения заканчивается, ток протекает через катушку сброса (R), заставляя закрытый нормально открытый контакт размыкаться, а разомкнутый нормально закрытый контакт снова закрываться.

Основные типы реле с блокировкой

Классификация по удерживающему механизму

Классификация по структуре катушки

Импульсные реле

Это особый тип магнитного реле со встроенной электронной схемой управления. Не требует изменения полярности входного импульса; каждый раз, когда он получает импульсный сигнал, он автоматически меняет свое состояние (попеременно переключая ВКЛ/ВЫКЛ, как переключатель). При подаче питания внутренняя схема автоматически определяет текущее положение реле и подает питание на противоположную катушку.

Импульсные реле идеально подходят для управления одним и тем же устройством из нескольких мест с помощью нескольких кнопок, например, для запуска и остановки конвейера из нескольких точек с помощью одной кнопки в каждом месте.

Реле с фиксацией и реле без фиксации: подробное сравнение

Основные преимущества реле с блокировкой

Чрезвычайно низкое энергопотребление: это наиболее заметное преимущество реле с фиксацией. Поскольку они потребляют энергию только в момент переключения состояний, эффект энергосбережения значителен в долгосрочных приложениях. Конструкция с фиксацией обеспечивает прохождение тока только во время переключения ВКЛ/ВЫКЛ, что существенно способствует экономии энергии оборудования.

Память состояний: автоматически сохраняет последнее состояние после сбоя питания, не требуя схемы сброса. Он особенно подходит для приложений, требующих сохранения состояния после потери питания, таких как функция памяти в интеллектуальных коммутаторах.

Низкое тепловыделение змеевика: поскольку постоянная подача питания не требуется, повышение температуры змеевика очень незначительное, что способствует повышению надежности и срока службы оборудования.

Подходит для устройств с батарейным питанием: нулевое статическое энергопотребление делает его идеальным выбором для приложений с батарейным питанием, таких как устройства IoT и интеллектуальные счетчики.

Основные сценарии применения

Промышленная автоматизация

Промышленные системы подсчета и сортировки: используйте бистабильную характеристику памяти состояний.

Цепи управления двигателем: В реле задержки выключения используются реле с фиксацией для достижения точного управления торможением.

Упаковочное оборудование: Комбинированное управление несколькими агрегатами.

Мощность и энергия

Интеллектуальные счетчики: низкое энергопотребление, длительный срок эксплуатации, наличие функций контроля предоплаты.

Фотоэлектрические инверторы: частое переключение, цепи обнаружения замыканий на землю.

Высоковольтные источники питания постоянного тока: Коммутация цепей.

Тестирование и общение

Телекоммуникационное оборудование: Системы телефонной связи.

Автоматическое испытательное оборудование: Переключение тестового сигнала.

Руководство по выбору: Как правильно выбрать реле с блокировкой?

Рекомендуемые сценарии выбора реле с блокировкой:

Длительная работа с чувствительностью к энергопотреблению: например, устройства с батарейным питанием, терминалы IoT.

Требование сохранять состояние после сбоя питания: например, функция памяти в интеллектуальных переключателях, сохранение состояния оборудования.

Ограниченное тепловыделение змеевика: среда с высокой плотностью установки.

Необходимость управления из нескольких мест: например, освещение здания, управление конвейером.

Рекомендуемые сценарии выбора обычных реле:

Приложения, чувствительные к затратам: нет необходимости в долгосрочном сохранении состояния, например, простое управление бытовой техникой.

Простая логика управления: нет необходимости в сложных схемах привода.

Вибрационная среда: реле с магнитной фиксацией имеют меньшую виброустойчивость.

Ключевые параметры выбора

Тип катушки: одинарная или двойная катушка. Двойная катушка обеспечивает простое управление, но требует большего количества контактов, в то время как одиночная катушка экономит место, но требует схемы переключения полярности.

Номинал контакта: выбирайте в зависимости от тока и напряжения нагрузки. Например, изделия некоторых серий могут коммутировать ток до нескольких ампер, а модели, подходящие для сигнальных цепей, имеют меньшую токовую нагрузку.

Требования к потребляемой мощности: обратите внимание на рабочую мощность катушки. На рынке доступны продукты со сверхнизким энергопотреблением.

Способ монтажа: монтаж на печатную плату, технология поверхностного монтажа (SMT) или вставной модуль. Для приложений с ограниченным пространством можно выбрать сверхминиатюрные модели для поверхностного монтажа.

Адаптируемость к окружающей среде: учитывайте температуру, влажность, вибрацию и т. д. Типы с механической фиксацией обеспечивают более стабильную работу при термоциклировании.

Тенденции развития технологий

В связи с растущим во всем мире спросом на энергосбережение и снижение выбросов, реле с блокировкой получают более широкое применение благодаря их нулевой статической характеристике энергопотребления. К основным тенденциям развития относятся:

Снижение энергопотребления катушки: постоянное снижение энергопотребления за счет оптимизации конструкции магнитной цепи и использования новых материалов.

Меньший размер: адаптация к требованиям к установке с высокой плотностью размещения, например, к некоторым реле для поверхностного монтажа.

Более высокая контактная емкость: повышение нагрузочной способности при сохранении низкого энергопотребления.

Интеллектуальная интеграция: импульсные реле со встроенными электронными схемами для более интеллектуального управления.

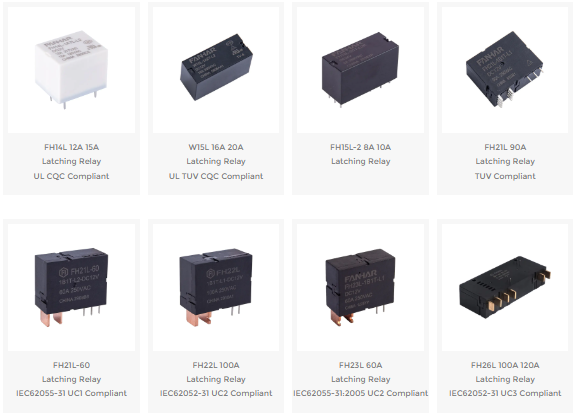

Ознакомьтесь с нашей продукцией для реле с блокировкой

В FANHAR Electronics мы поставляем высокопроизводительные реле с фиксациейs разработан с учетом требований современных умных домов, промышленного контроля, новых энергетических систем и многого другого. Наше портфолио, включающее более 30 серий и сотни спецификаций, предлагает идеальный баланс коммутационных возможностей, энергоэффективности и надежности.

Часто задаваемые вопросы

В1: В чем разница между импульсным реле и обычным реле с магнитной фиксацией?

Импульсное реле имеет встроенную электронную схему управления, поэтому не требует смены полярности; каждый импульс автоматически переключает состояние (как кнопочный переключатель). Оно идеально подходит для управления с помощью одной кнопки в нескольких местах, тогда как обычные реле с магнитной фиксацией требуют внешнего контроля полярности или отдельных обмоток.

Вопрос 2. Почему реле с двойной обмоткой обычно используются в таймерах задержки выключения?

Поскольку задержка выключения требует действий по четкой установке (начало отсчета времени) и сбросу (окончание отсчета времени). Реле с двойной катушкой позволяют независимо управлять этими двумя действиями, обеспечивая четкую и надежную логику синхронизации, избегая при этом дополнительных сложностей и рисков, связанных с переключением полярности.

Вопрос 3: Какой запас следует оставить для номинального тока контакта при выборе реле?

Как правило, ток нагрузки должен быть ниже 80 % от номинального значения контакта (для резистивных нагрузок). Для индуктивных или емкостных нагрузок (двигатели, конденсаторы, лампы) допускайте больший запас (рекомендуется <50%) и учитывайте пусковой ток. Всегда обращайтесь к техническому описанию для получения информации о максимальной коммутируемой мощности и кривых напряжения.

Вопрос 4: Можно ли использовать реле с магнитной фиксацией для высокочастотного переключения (например, ШИМ)?

Не рекомендуется. Реле с магнитной фиксацией предназначены для низкочастотного переключения (максимум несколько раз в минуту). Работа на высоких частотах резко сокращает срок службы механики и сводит на нет преимущество нулевой мощности. Для высокочастотных приложений используйте твердотельные реле или МОП-транзисторы.

В5: Как я могу проверить, подходит ли выбранное мной реле?

Рекомендуется построить тест с фактической нагрузкой (включая наихудшие пусковые режимы), выполнить не менее 1000 непрерывных циклов переключения и отслеживать повышение температуры контактов, повышение температуры катушки и изменение сопротивления контактов. Также выполните тесты на устойчивость к вибрации и отключению питания, чтобы обеспечить соответствие требованиям среды применения.
