В чем разница между электромеханическим реле и твердотельным реле? - Объяснение EMR и SSR

Принципы работы электромагнитных и твердотельных реле

Электромагнитное реле (ЭМР)

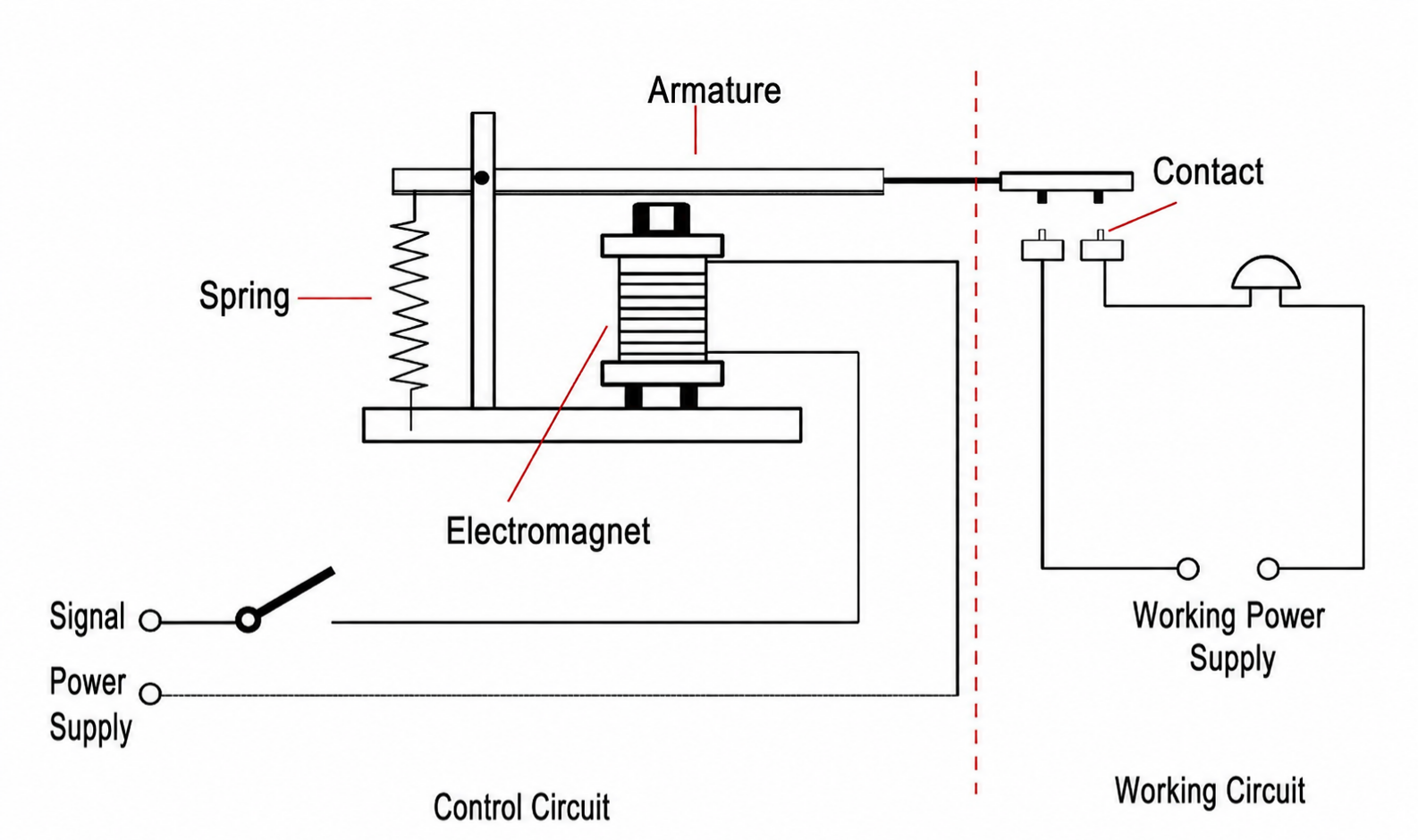

История электромагнитных реле восходит к развитию телеграфной техники в XIX веке. Их работа основана на электромагнитной индукции: когда катушка на конце управления находится под напряжением, она генерирует магнитное поле, которое притягивает якорь, вызывая замыкание или размыкание механических контактов и тем самым управляя цепью нагрузки.

Характеристики:

• Содержит физические движущиеся части (контакты и якорь).
• Процесс управления напоминает «физический переключатель» с интуитивно понятными и понятными состояниями включения/выключения.
• Подвержен механическому износу, образованию дуги и отскоку контактов.

Твердотельное реле (SSR)

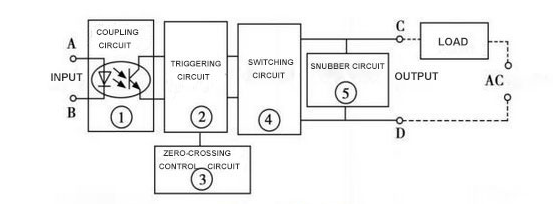

Твердотельные реле — это новый тип реле, который появился в последние десятилетия с развитием силовых полупроводниковых приборов. Они не содержат внутренних механических контактов и обычно состоят из таких компонентов, как оптроны, тиристоры (SCR), симисторы, МОП-транзисторы или IGBT. Управляющий сигнал на входном конце оптически изолирован и затем заставляет силовые полупроводниковые приборы включаться или выключаться, тем самым управляя цепью нагрузки.

Характеристики:

• Никаких механических компонентов; переключение осуществляется посредством электронных элементов.
• Высокая скорость переключения (обычно на уровне миллисекунд или даже микросекунд).
• Тихая работа без образования дуги и механического износа.
• Отображает прямое падение напряжения и незначительный ток утечки.

Ключевые характеристики и различия в характеристиках

Различия в характеристиках реле часто напрямую определяют ценность их применения. Ключевые различия включают в себя:

Скорость переключения

Электромагнитные реле, ограниченные механическим действием, обычно переключаются в течение 5–20 миллисекунд. Твердотельные реле, полностью управляемые электронными компонентами, имеют время срабатывания менее 1 миллисекунды, что делает их пригодными для высокочастотного управления.

Срок службы и надежность

Срок службы ЭМИ зависит от долговечности контактов. В то время как механическая износостойкость может достигать миллионов циклов, электрическая износостойкость часто достигает сотен тысяч циклов со значительным ухудшением при сильном токе или частых переключениях. У ТТР отсутствует механический износ, что теоретически обеспечивает практически бесконечный срок службы. Они могут стабильно работать в течение длительного времени, пока электронные компоненты остаются неповрежденными.

Шум и электромагнитные помехи

При переключении ЭМИ издают щелкающий звук, а искрение между контактами может вызвать электромагнитные помехи. ТТР работают совершенно бесшумно, не образуя дуги, что делает их особенно подходящими для чувствительного к шуму медицинского, лабораторного и коммуникационного оборудования.

Энергопотребление и тепловыделение

ЭМИ потребляют энергию при подаче питания на катушку, но падение напряжения на контактах, когда они являются проводящими, чрезвычайно мало, что приводит к незначительному дополнительному потреблению энергии в секции нагрузки. ТТР выделяют заметное тепло из-за падения напряжения проводимости при увеличении тока нагрузки, что требует разработки дополнительных систем рассеивания тепла.

Изоляция и безопасность

EMR практически не имеют тока утечки, когда контакты разомкнуты, что обеспечивает превосходную изоляцию. ТТР обычно имеют небольшой ток утечки в выключенном состоянии, что требует особого внимания для приложений, требующих «нулевой утечки» (например, измерительные приборы, медицинское оборудование).

Сценарии применения и соображения выбора

Выбор реле зависит от типа нагрузки, частоты управления, условий эксплуатации и бюджетных ограничений.

Подходящие сценарии для электромагнитных реле

Низкочастотное управление : Традиционные нагрузки, такие как освещение, обогреватели и двигатели.

Сильные скачки тока : Контакты ЭМИ лучше выдерживают пусковые токи.

Бюджетные ограничения : EMR отличаются низкой стоимостью, простотой обслуживания и замены.

Подходящие сценарии для твердотельных реле

Высокочастотное управление : Быстрое переключение на автоматизированных производственных линиях.

Среды, чувствительные к шуму : Больницы, лаборатории, точные инструменты.

Суровые условия : ТТР обеспечивают большую надежность в условиях высокой вибрации или высокой влажности.

Тенденция к гибридному использованию

Инженеры часто комбинируют EMR и SSR в рамках систем. Например, SSR обеспечивают быстрое высокочастотное переключение, а EMR обеспечивают окончательную изоляцию или аварийное отключение цепи. Такой подход продлевает срок службы при одновременном снижении затрат.

Сравнение срока службы и испытаний надежности

Срок службы является важнейшим показателем в приложениях релейной техники. Экспериментальные данные иллюстрируют:

• Типичный EMR достигает 100 000 электрических циклов при номинальном токе и увеличивается до 500 000 циклов в условиях небольшой нагрузки.
• В идентичных условиях ТТР может легко выдержать десятки миллионов коммутационных операций, при этом срок его службы во многом определяется способностью выдерживать напряжение и тепловыделением его полупроводниковых компонентов.

Более того, SSR обычно превосходят EMR в суровых условиях. Например, в условиях высокой влажности или сильной вибрации контакты ЭМИ могут окислиться, отскочить или даже заклинить, тогда как на твердотельные реле не влияют механические факторы.

Будущие тенденции развития

С развитием интеллектуального производства, Интернета вещей и новой энергетики спрос на реле развивается в новых направлениях:

Высокочастотное управление : Поскольку оборудование автоматизации все больше полагается на высокоскоростное управление, доля рынка SSR будет продолжать расширяться.

Высокая мощность и термическая оптимизация : Достижения в области полупроводниковых технологий постепенно уменьшат потери проводимости в новых ТТР, уменьшая зависимость от рассеяния тепла.

Умные реле : Будущие реле могут интегрировать возможности мониторинга состояния, самозащиты и удаленной связи, превращаясь в «умные модули».

Гибридные реле : Гибридные реле, сочетающие высокую допустимую нагрузку по току с высокой скоростью переключения SSR, разрабатываются все большим числом производителей.

Сравнительная таблица: электромагнитные реле и твердотельные реле
