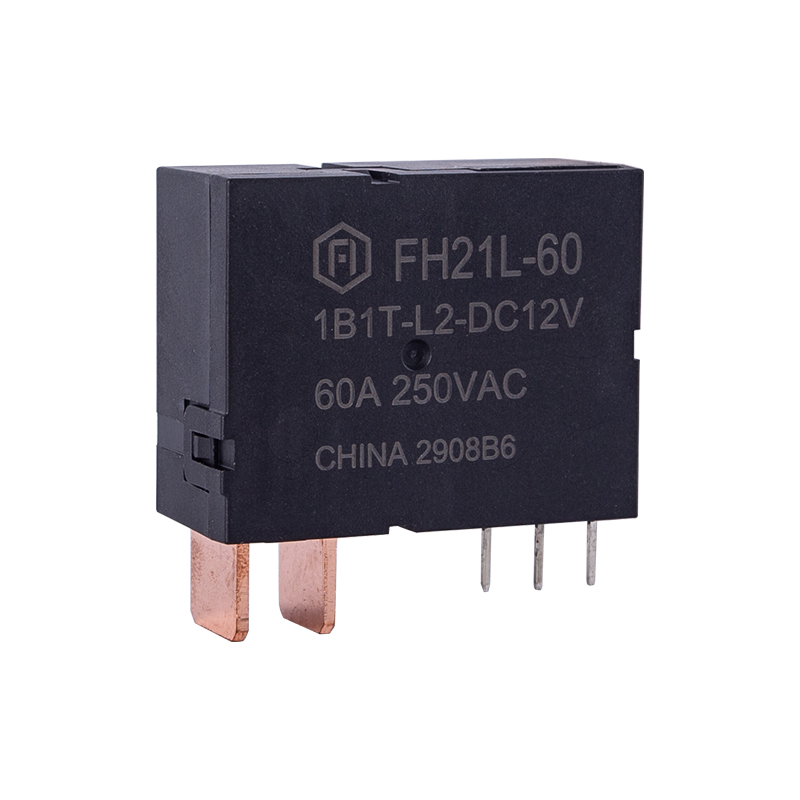

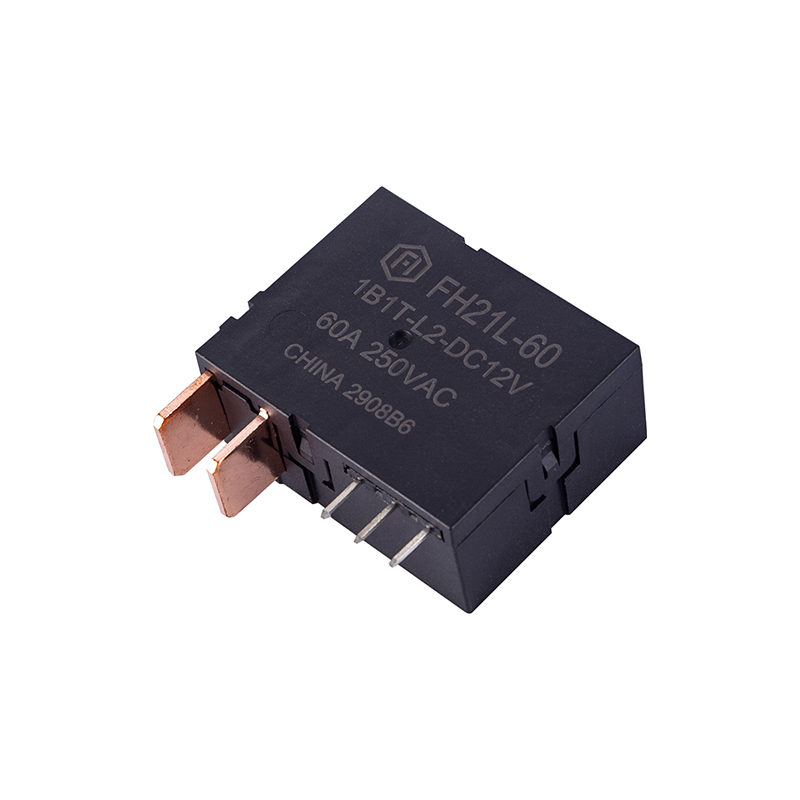

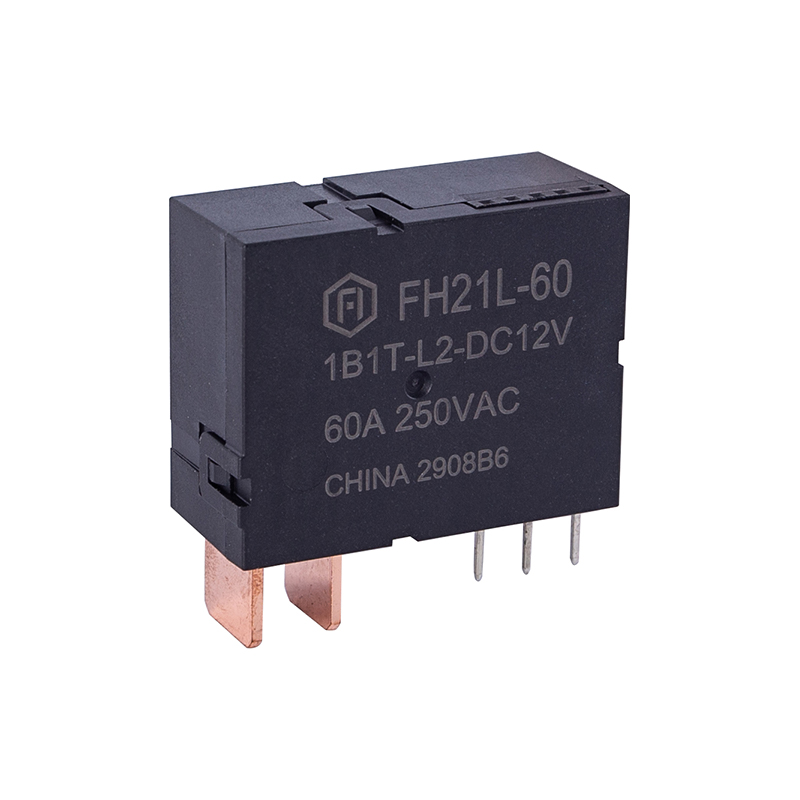

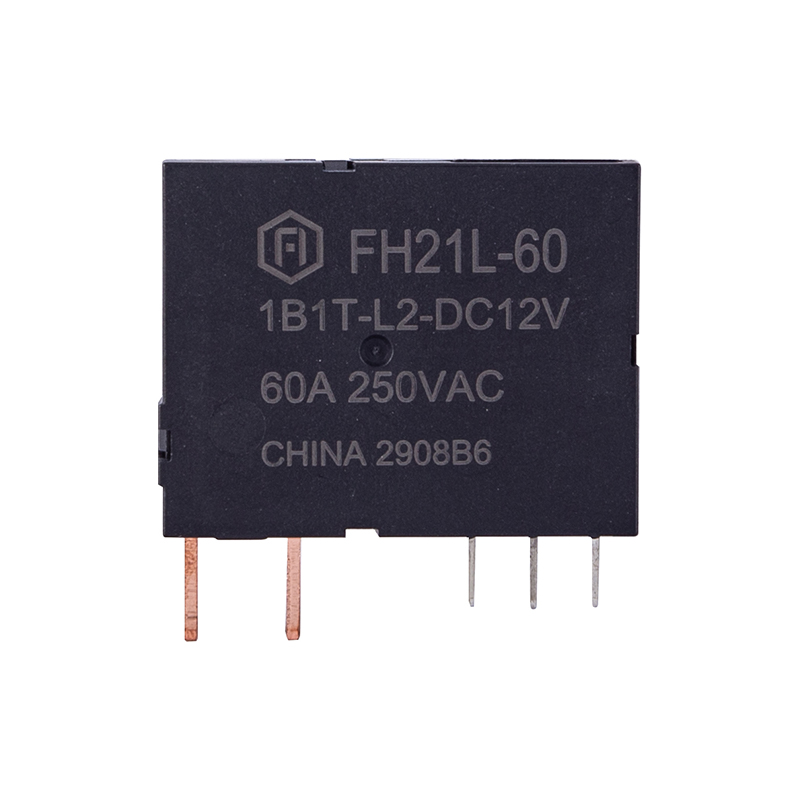

Реле FH21L-60 с блокировкой, соответствующее IEC62055-31 UC1

Особенности:
Коммутационная способность 80 А
Доступны одиночная и двойная катушки.
Внешние аксессуары, такие как медно-марганцевые шунты и трансформаторы, можно заказать в соответствии с требованиями заказчика.
Напряжение пробоя (между контактом и катушкой): 4 кВ
Соответствуйте стандарту IEC62055-31:2005 UC2.
Экологически чистый продукт (соответствует RoHS)
Габаритные размеры: (38,0×30,0×16,5) мм
Может быть интегрированный дизайн, удобная автоматическая установка и производство.
Устойчивость к помехам промышленной частоты и хорошая последовательность
Основное применение: интеллектуальный счетчик, составной переключатель, новая энергия

Свяжитесь с нами

Скачать

ПРЕДЫДУЩИЙ: Реле с блокировкой FH22L, 100 А, соответствующее IEC62052-31 UC2 СЛЕДУЮЩИЙ: No next article

Параметры
Применение
Описание

Параметры

Технические характеристики	Товар
Контактные данные	Договоренность о контактах		1А, 1Б
	Контактное сопротивление (начальное)		≤1,0 мОм (6 В постоянного тока, 1 А)
	Контактный материал		АгСно ₂
Номинальное значение	Номинальная нагрузка (сопротивление нагрузки)		60А 250 В переменного тока
	Макс. напряжение переключения		250 В переменного тока
	Максимальный ток переключения		80А
	Макс. коммутационная способность		15000ВА
Электрические характеристики	Сопротивление изоляции (начальное)		1000 МОм (500 В постоянного тока)
	Диэлектрическая прочность (начальная)	Между открытыми контактами	2000 В переменного тока 1 мин.
		Между катушкой и контактами	4000 В переменного тока 1 мин.
	Время закрытия		≤20 мс
	Время работы		≤20 мс
Механические характеристики	Ударопрочность	Функциональный	98м/с2(10г)
		Разрушительный	980 м/с2 (100 г)
	Устойчивость к вибрации		10–55 Гц 1,5 мм DA
Выносливость	Механический		1×10 ⁵ ОП
	Электрический	ВКЛ/ВЫКЛ=1С/9С	60А 250 В переменного тока 1×10 ⁴ ОП(COSφ=1)
	Электрический UC2(1)	ВКЛ/ВЫКЛ=10С/20С	60А 230 В переменного тока	5000 операций (COSφ=1)	Всего 10 000 операций
				5000 операций (COSφ=0,5)
Условия эксплуатации	Температура окружающей среды		-40℃~85℃
	Влажность		5%~85% относительной влажности
Прекращение действия			Тип печатной платы Тип винта (XB)
Вес единицы			Приблизительно 36 г (без крепления)
Строительство			С защитой от флюса

Описание

Электрическое реле с фиксацией FH21L-60 с возможностью переключения на 60 А представляет собой высокопроизводительное электрическое реле с фиксацией, предназначенное для применений, требующих возможности переключения больших токов. Благодаря максимальному коммутируемому току до 60 А он подходит для однофазных или двухфазных цепей и может соответствовать строгим требованиям промышленного управления, интеллектуальных сетей и станций зарядки электромобилей. Реле использует технологию магнитной фиксации для сохранения своего состояния после сбоя питания, тем самым реализуя функции автоматического управления без подачи питания. Благодаря компактному размеру для монтажа на печатной плате FH21L-60 легко интегрируется в различные электронные системы, поддерживая при этом работу с низким энергопотреблением, что делает его идеальным для приложений, требующих высокой производительности и надежности. Его конструкция соответствует требованиям RoHS и предлагает гибкие возможности настройки для удовлетворения особых потребностей клиентов. Кроме того, реле изготовлено из высококачественных материалов с высокой магнитной удерживающей силой и низким контактным сопротивлением, что обеспечивает его стабильность и долговечность в условиях вибрации. Благодаря своим превосходным характеристикам, гибкой конструкции и надежному качеству реле FH21L-60 стало незаменимым ключевым компонентом в области промышленной автоматизации и управления энергопотреблением. Независимо от того, используется ли он в интеллектуальных устройствах или сложных промышленных системах, он может предоставить эффективные и стабильные решения по коммутации тока, которые помогут пользователям добиться более эффективного управления энергопотреблением и оперативного контроля.
