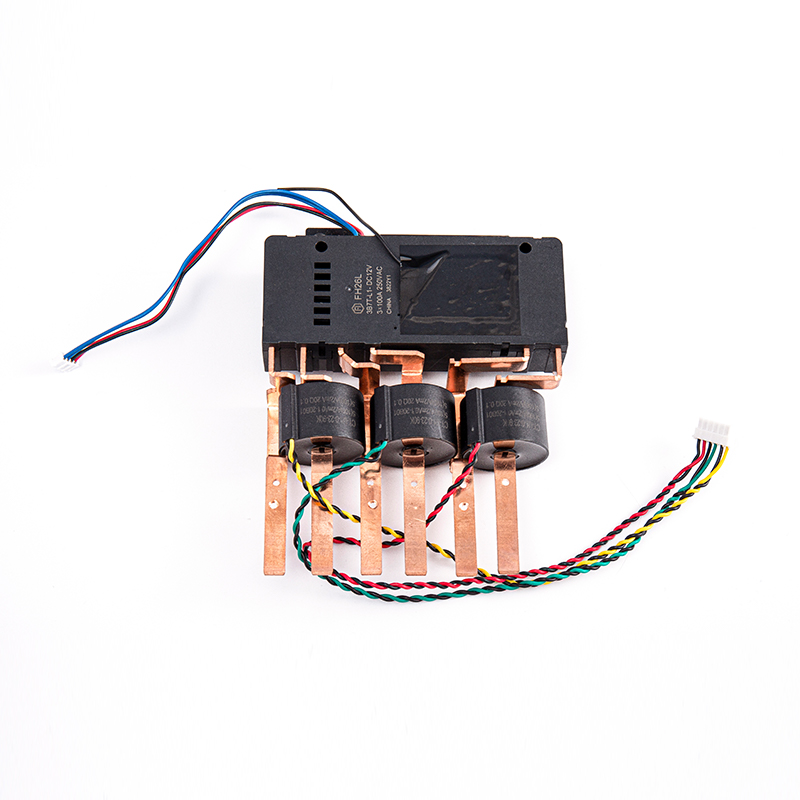

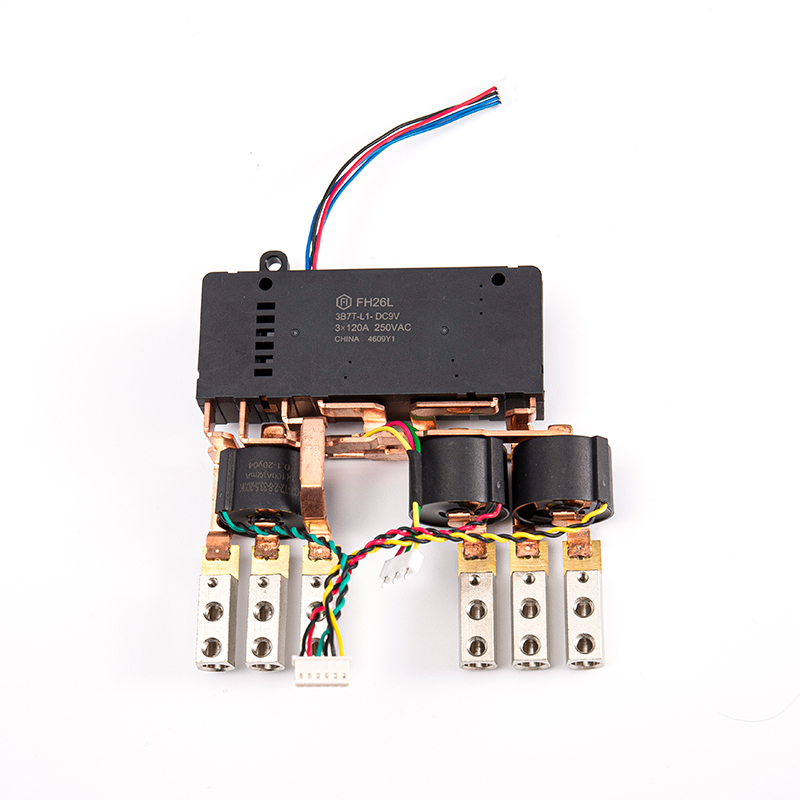

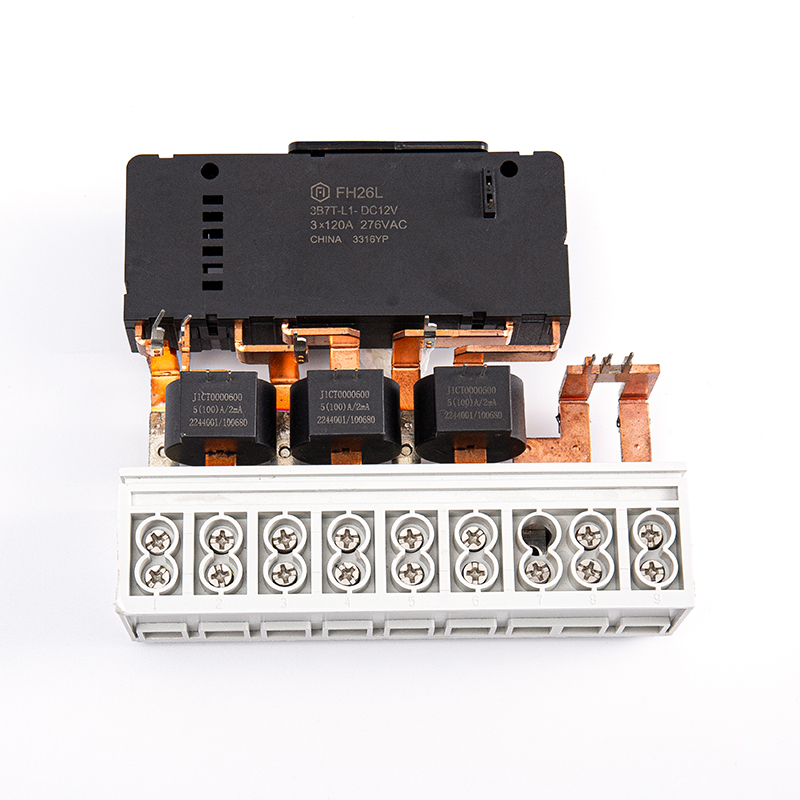

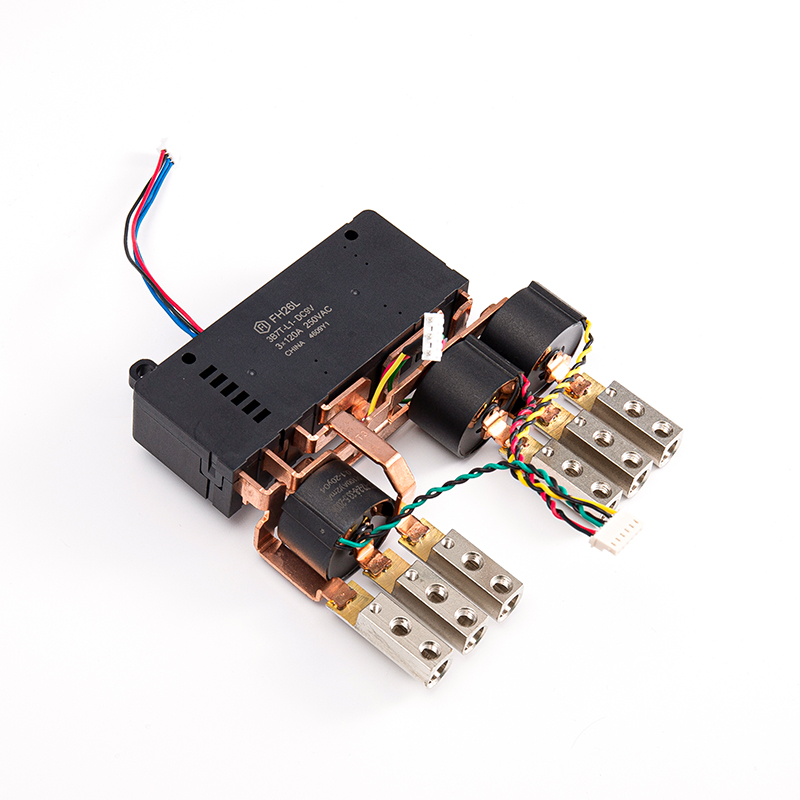

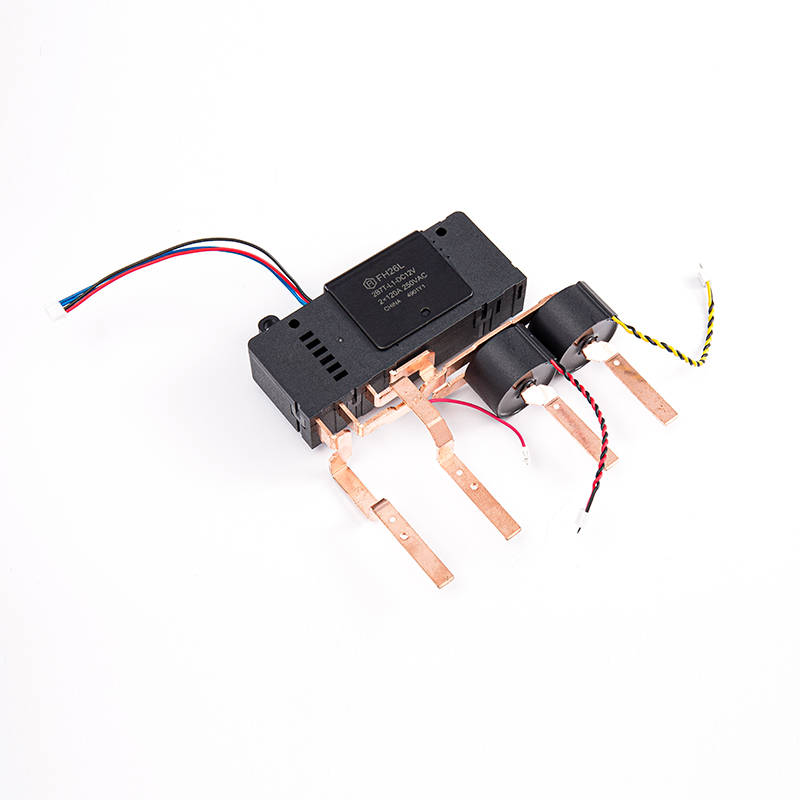

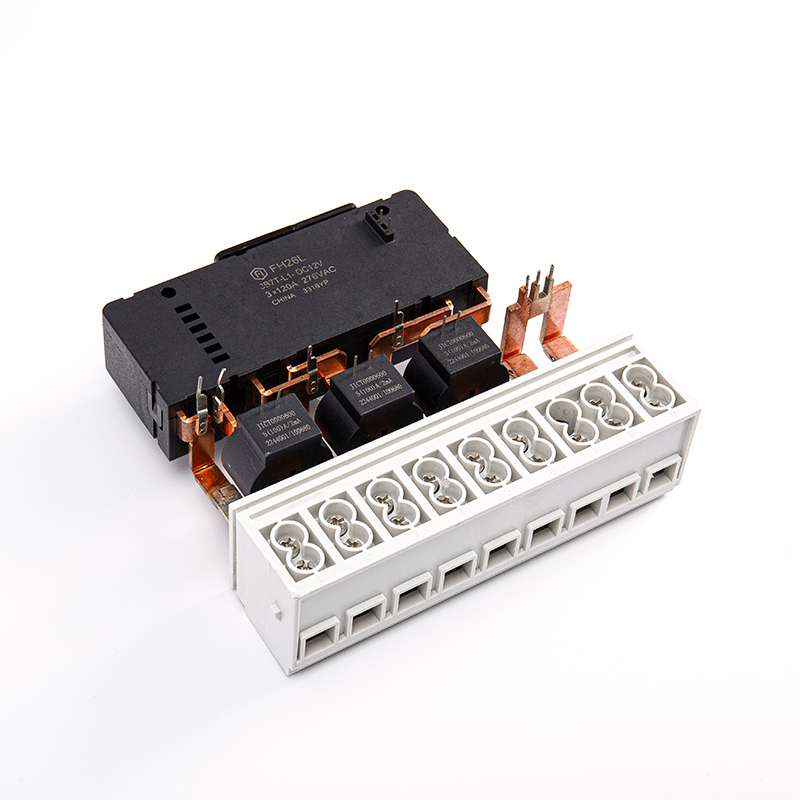

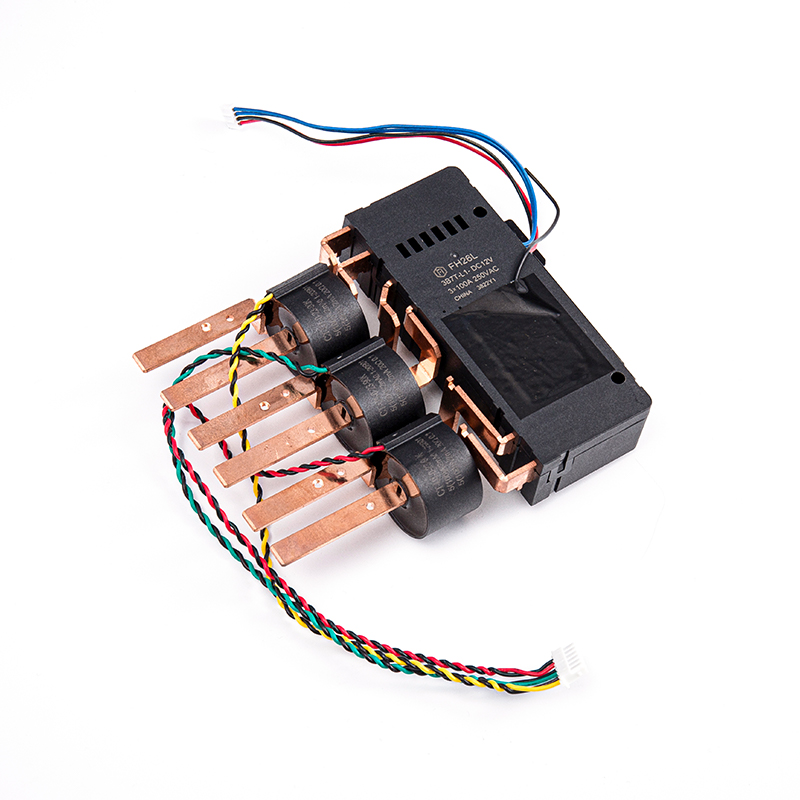

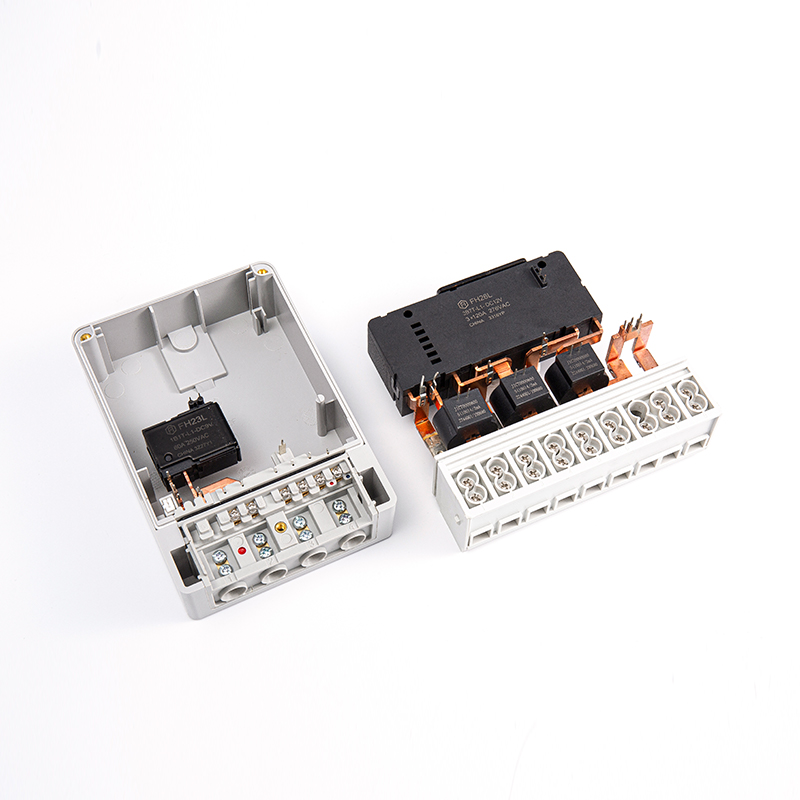

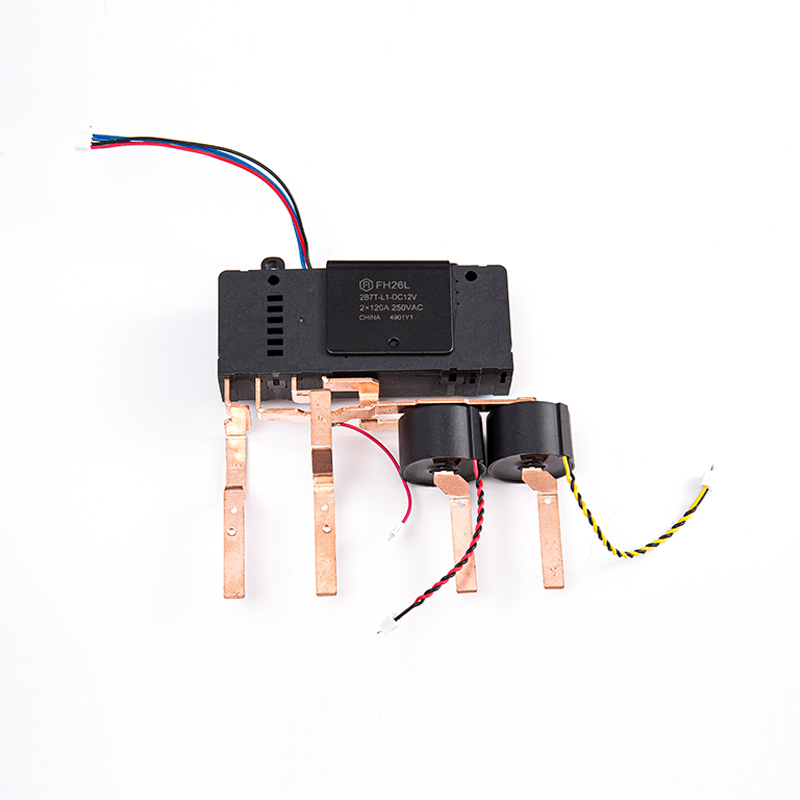

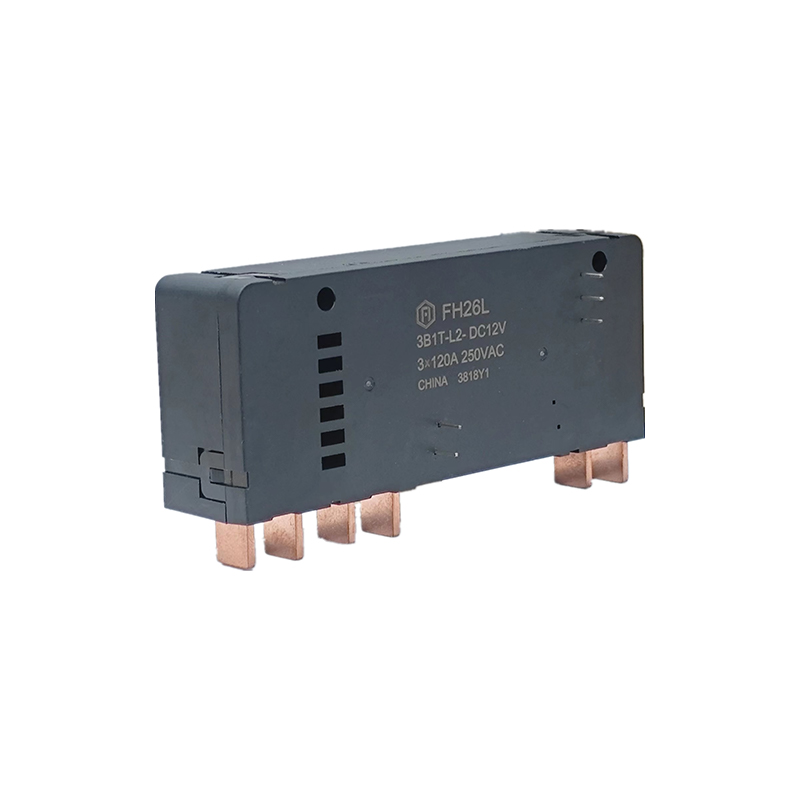

FH26L 100A 120A Реле с фиксацией, соответствующее IEC62052-31 UC3

Технические характеристики

Товар

Контактные данные

Договоренность о контактах

3А, 3Б

Контактное сопротивление (начальное)

≤1,0 мОм (6 В постоянного тока, 1 А)

Контактный материал

АгСно ₂

Номинальное значение

Номинальная нагрузка (сопротивление нагрузки)

120А   276 В переменного тока

Макс. напряжение переключения

276 В переменного тока

Максимальный ток переключения

120А

Макс. коммутационная способность

33120ВА

Электрические характеристики

Сопротивление изоляции (начальное)

1000 МОм (500 В постоянного тока)

Диэлектрическая прочность (начальная)

Между открытыми контактами

2000 В переменного тока    1 мин

Между катушкой и контактами

4000 В переменного тока    1 мин

Время закрытия

≤30 мс

Время работы

≤30 мс

Механические характеристики

Ударопрочность

Функциональный

98м/с2(10г)

Разрушительный

980 м/с2 (100 г)

Устойчивость к вибрации

10–55 Гц 1,5 мм DA

Выносливость

Механический

1× 10 ⁵ ОП

Электрический

ВКЛ/ВЫКЛ= 1 с/9 с

120А   276 В переменного тока                   2× 10 ⁴ ОП(COSφ= 1)

Электрический UC3(1)

ВКЛ/ВЫКЛ= 10 с/20 с

100А

250 В переменного тока

5000 операций (COSφ=1)

Всего 10 000 операций

5000 операций второго уровня (COSφ=0,5)

Условия эксплуатации

Температура окружающей среды

-40℃~85℃

Влажность

5%~85% относительной влажности

Прекращение действия

Тип вставной иглы Тип винта (XB)

Вес единицы

Около 270 г (без крепления)

Строительство

С защитой от флюса
