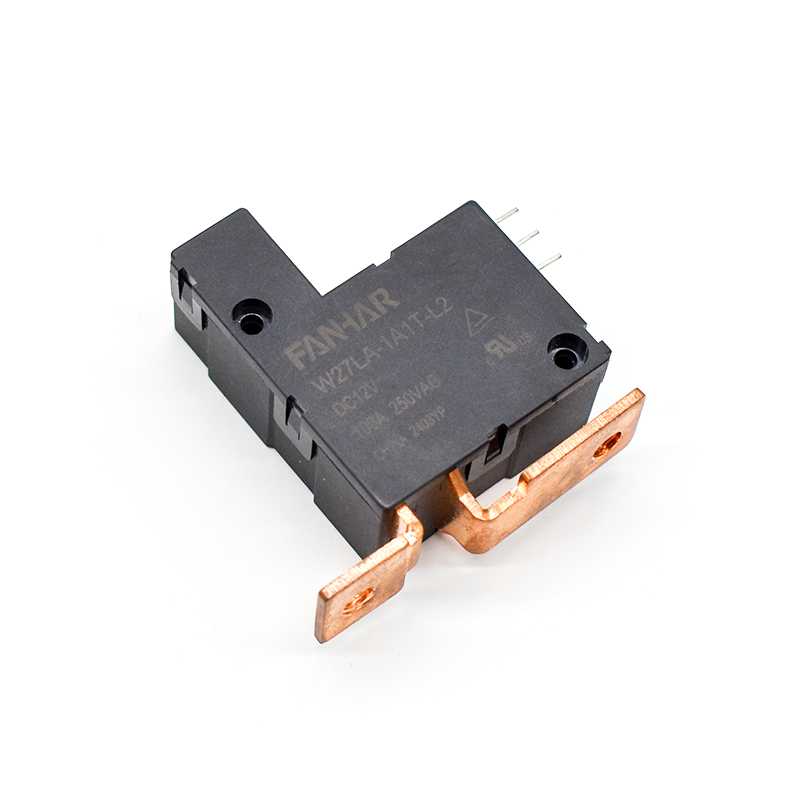

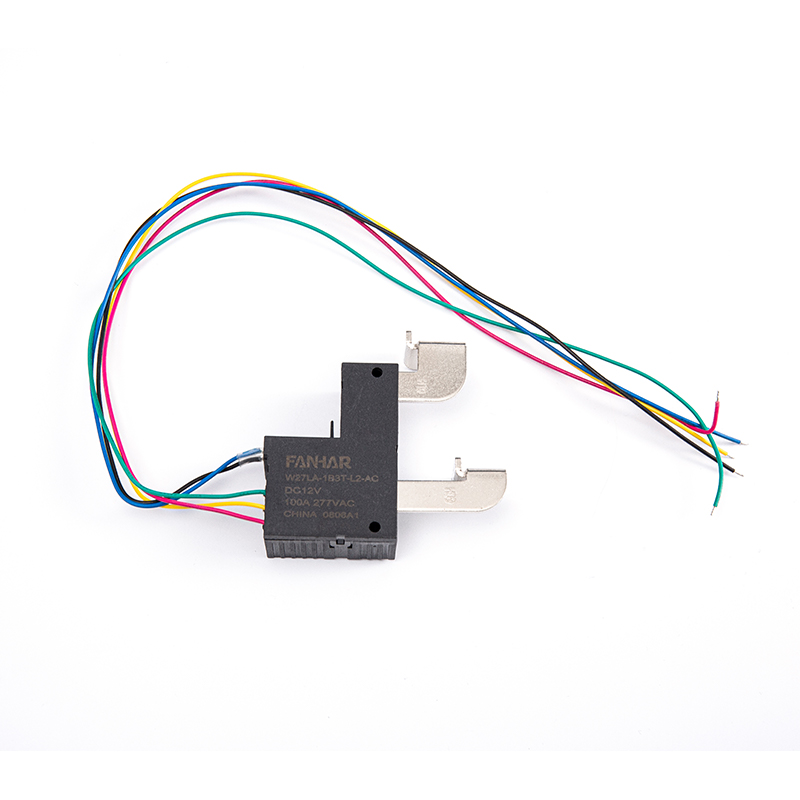

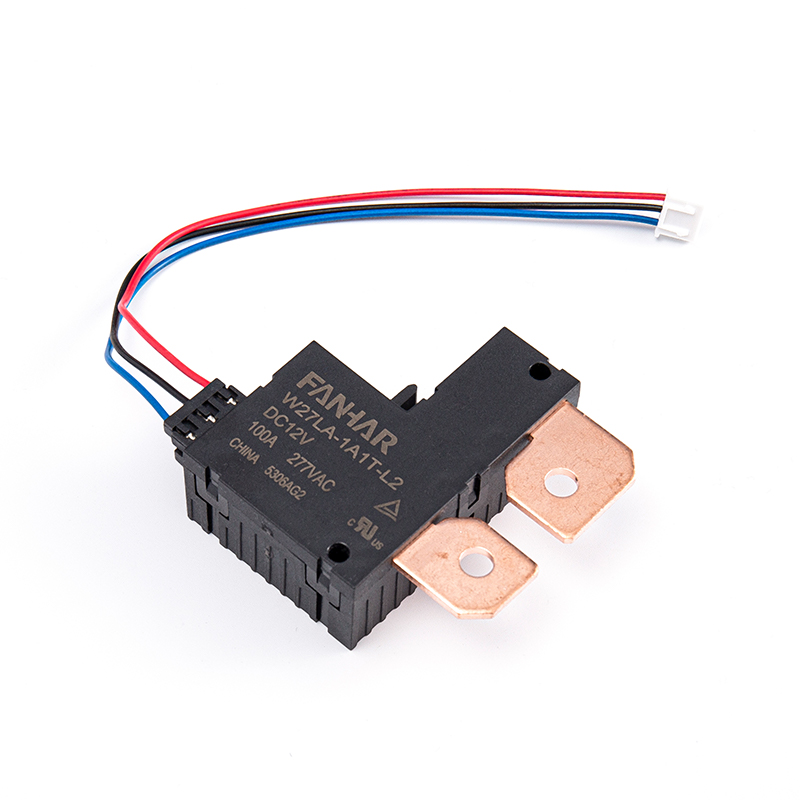

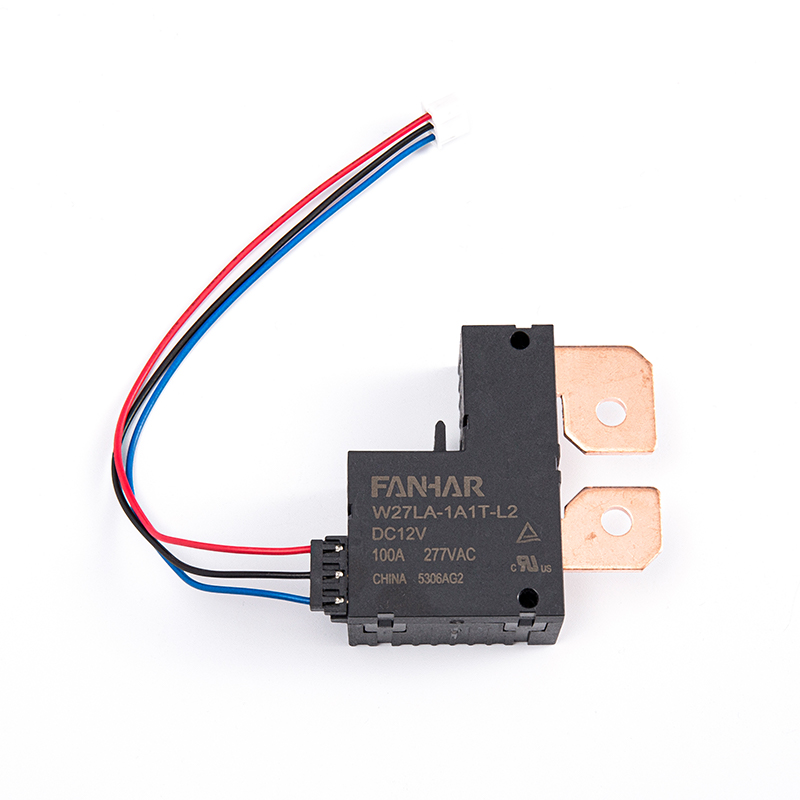

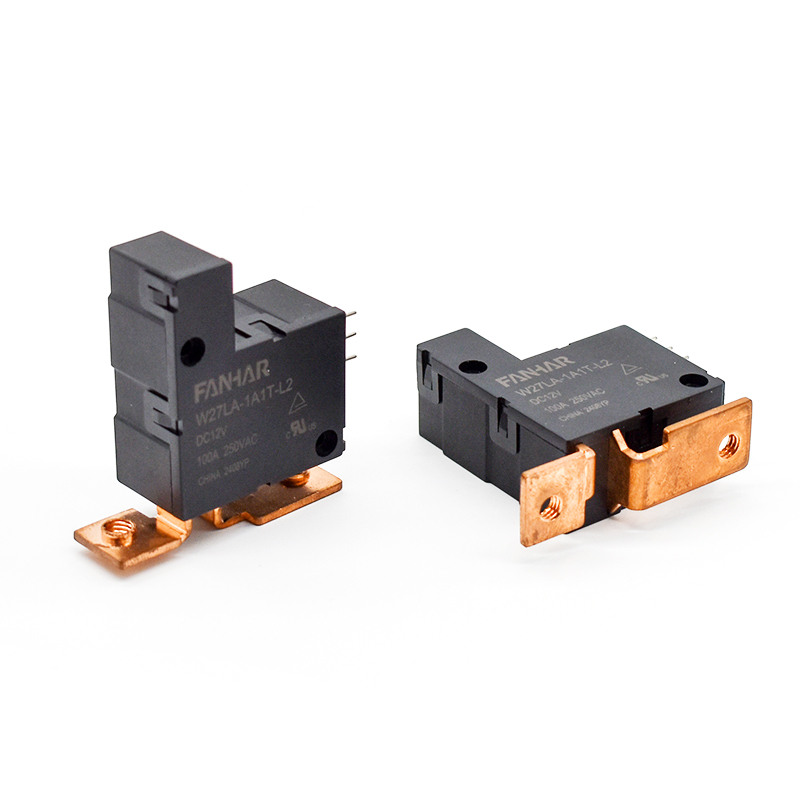

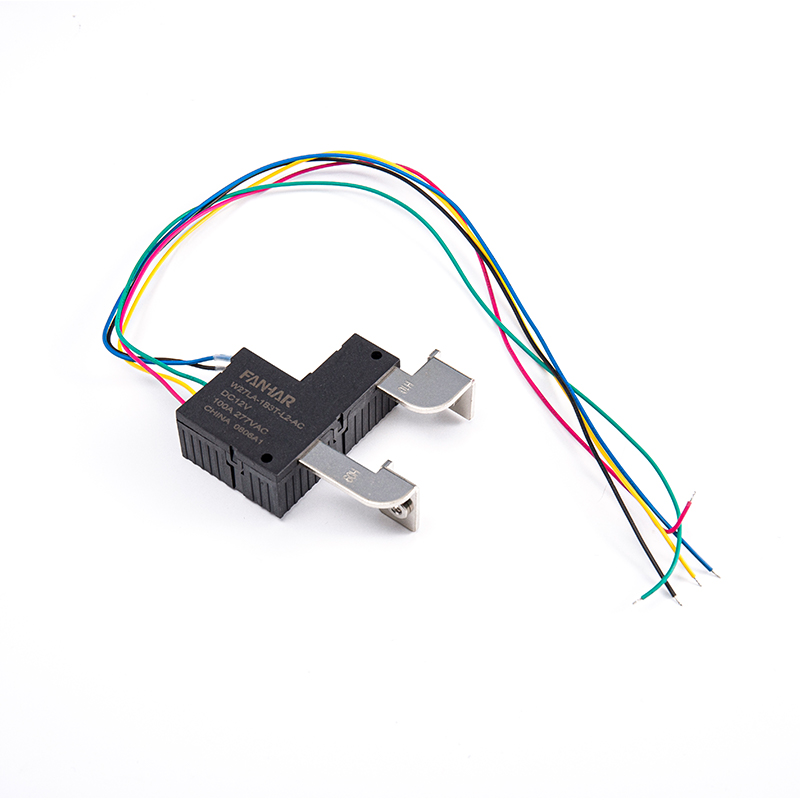

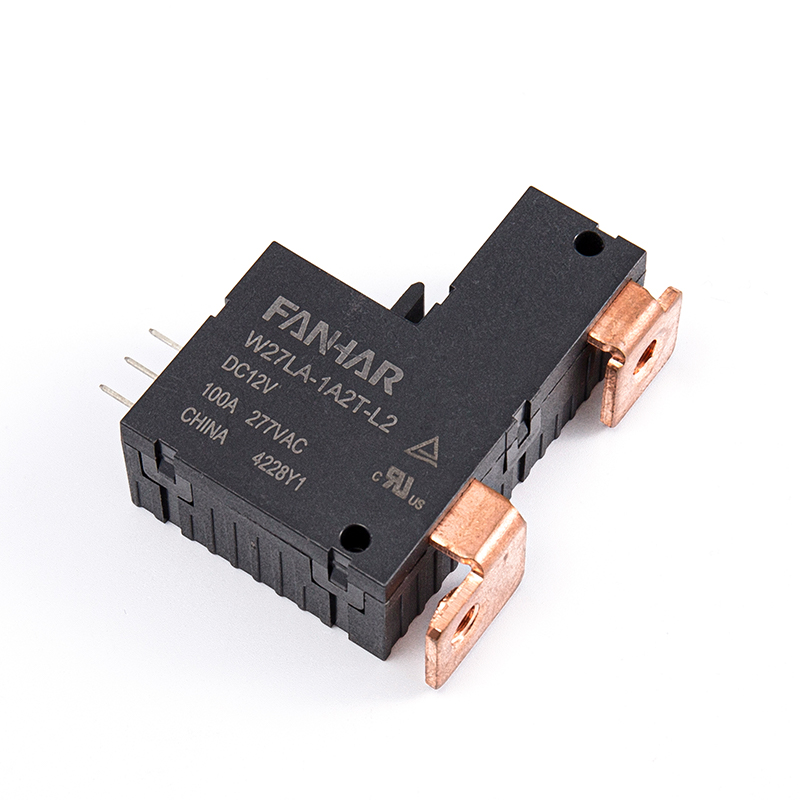

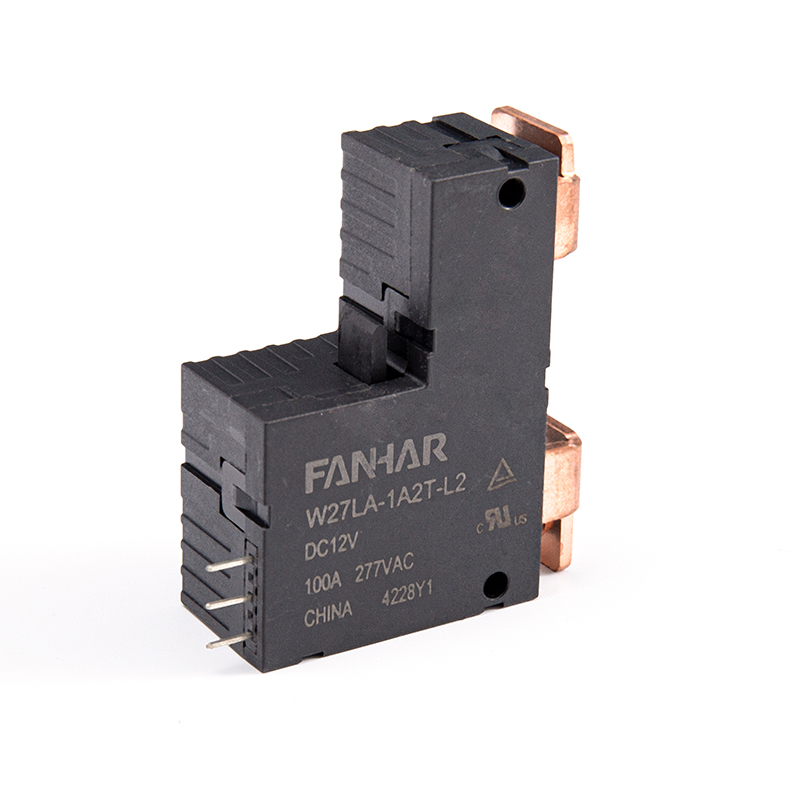

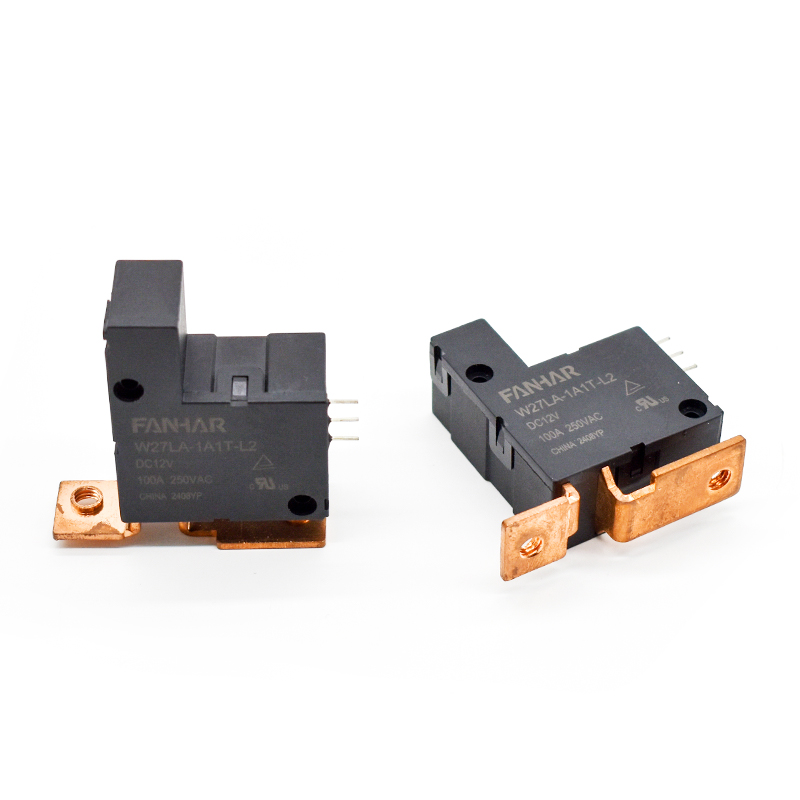

W27LA Бистабильное реле 100A 120A Соответствует стандартам UL, TUV

W27LA Бистабильное реле 100A 120A Соответствует стандартам UL, TUV

Особенности:
Возможность переключения 120 А
Соответствует нагрузке постоянного тока 60 В и 35 А
Одинарная и двойная катушки необязательны; состояние вспомогательного переключателя также необязательно
Включение и выключение контактов можно контролировать с помощью ручного переключателя управления
При условии, что контактный зазор изделия составляет ≥ 3 мм, оно соответствует европейскому стандарту фотоэлектрических стандартов VDE0126
Напряжение пробоя (между контактом и катушкой): 4 кВ
Экологически чистый продукт (соответствует RoHS)
Контурные размеры: (58,0×40,0×20,8) мм
Основное применение: Новая энергетика и фотоэлектрическая промышленность (фотоэлектрическая новая энергетика), 、Управление отраслью

  • Параметры
  • Применение
  • Описание
Параметры

Технические параметры

Элемент

Контактные данные

Контактная договоренность

1А、1Б

Контактное сопротивление (начальное)

≤1мОм(6В постоянного тока 1А)

Контактный материал

AgSnO 2

Номинальное значение

Номинальная нагрузка (нагрузка сопротивления)

100А 277В переменного тока

100А 415В переменного тока

Макс. напряжение переключения

440В переменного тока

Макс. ток переключения

120А

Макс.коммутационная мощность

41500ВА

Электрические характеристики

Сопротивление изоляции (начальное)

1000 МОм (500 В постоянного тока)

Диэлектрическая прочность (начальная)

Между открытыми контактами

2500 В переменного тока, 1 мин

Между катушкой и контактами

4000 В переменного тока, 1 мин

Время закрытия

≤25мс

Время работы

≤25мс

Механические характеристики

Ударопрочность

Функциональный

98м/с 2 (10г)

Разрушительный

980м/с 2 (100г)

Вибростойкость

10 Гц~55 Гц 1,5 мм DA

Выносливость

Механический

1×10 6 опс

Электричество (комнатная температура)

100А 277В переменного тока 1,5×10 4 опс (ON/OFF=1s/9s)

100А 415В переменного тока 1×10 4 опс (ON/OFF=1s/9s)

Рабочее состояние

Температура окружающей среды

-40℃~95℃

Влажность

от 5% до 95%

Прекращение

INT'L PCB Быстро свяжитесь с терминалом

Вес единицы

Приблизительно 95 г (без насадки)

Строительство

Флюсостойкость
