Электромеханическое бистабильное реле

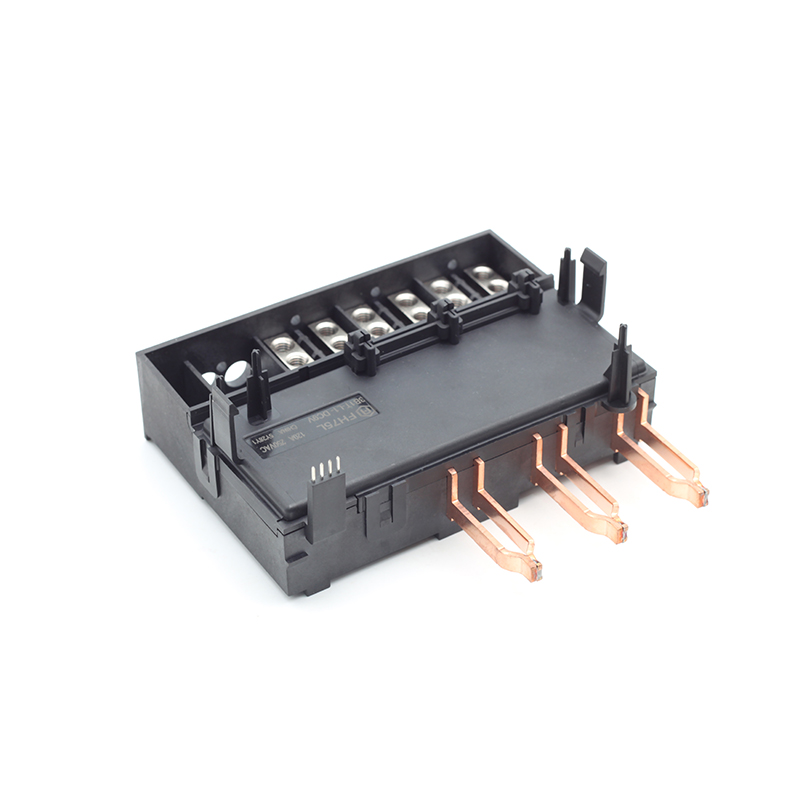

FH75L 120A Реле с блокировкой

FH75L 120A Реле с блокировкой

Особенности:

  • Коммутационная способность 120 А
  • Внешние аксессуары, такие как медно-марганцевые шунты и

Трансформаторы можно заказать в соответствии с требованиями заказчика

  • Выдерживаемое напряжение среды между катушкой и контактом достигает 4 кВ.
  • Соответствует требованиям UC3 EN62052-31:2016 и

1EC62052-31:2015Стандарт, а также стандарт AU NMIM 6-1

  • Экологически чистый продукт (соответствует RoHS)
  • Габаритные размеры: (130,0×129,2×56,0) мм.
  • Основное приложение: смартметр
  • Параметры
  • Применение
  • Описание
Параметры

Технические характеристики

Товар

Контактные данные

Договоренность о контактах

3А, 3Б

Контактное сопротивление (начальное)

≤1,0 мОм (6 В постоянного тока, 1 А)

Контактный материал

АгСно 2

Номинальное значение

Номинальная нагрузка (сопротивление нагрузки)

120А   250 В переменного тока

Макс. напряжение переключения

440 В переменного тока

Максимальный ток переключения

120А

Макс. коммутационная способность

52800ВА

Электрический

производительность

Сопротивление изоляции (начальное)

1000 МОм (500 В постоянного тока)

Диэлектрик

сила (начальная)

Между открытыми контактами

2000 В переменного тока (50/60 Гц 60 с)

Между катушкой и контактами

4000 В переменного тока (50/60 Гц 60 с)

Группы и между группами

4000 В переменного тока (50/60 Гц 60 с)

Время закрытия

≤30 мс

Время работы

≤30 мс

Механический

производительность

Шок

сопротивление

Функциональный

98 м/с 2 (10 г)

Разрушительный

980 м/с 2 (100г)

Устойчивость к вибрации

10–55 Гц 1,5 мм, двойная амплитуда

Выносливость

Механический

1×106 операций

Электрический (1)

ВКЛ/ВЫКЛ=10С/20С

120А   288VAC

5000 операций (COSφ=1)

Всего 10 000 операций

5000 операций (COSφ=0,5)

Работать

состояние

Температура окружающей среды

-40℃~85℃

Влажность

5%~85% относительной влажности

Прекращение действия

Тип вставной иглы Винтовой тип (соединительный ремешок)

Вес единицы

Приблизительно 430 г (без крепления)

Строительство

С защитой от флюса
