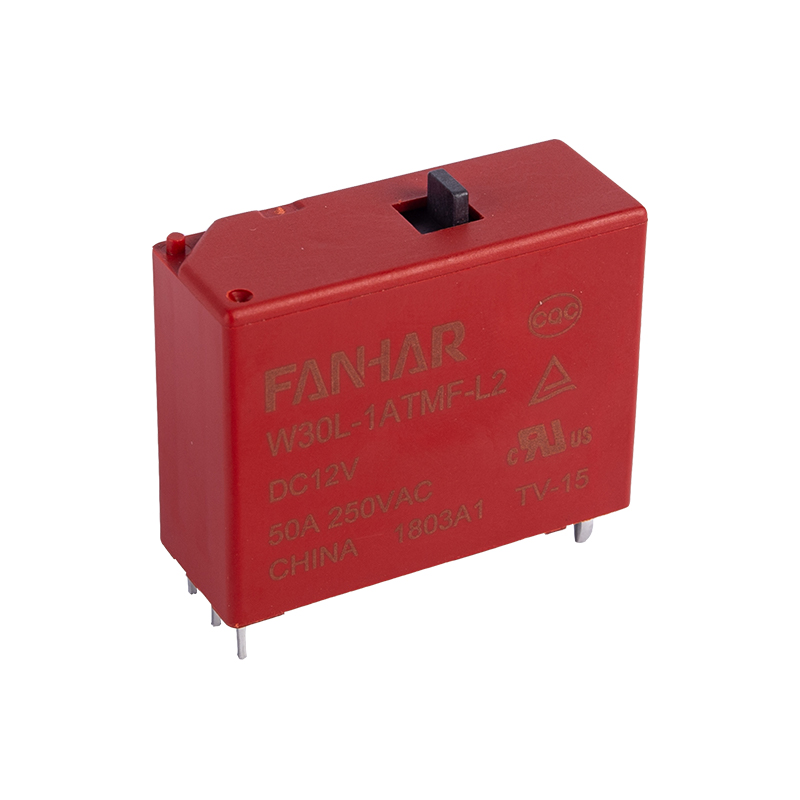

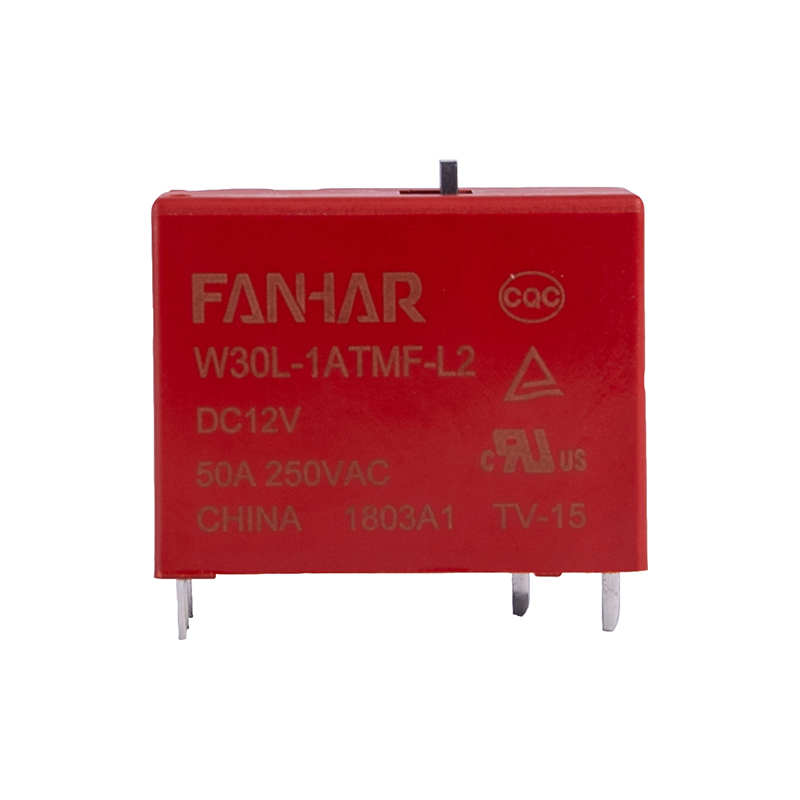

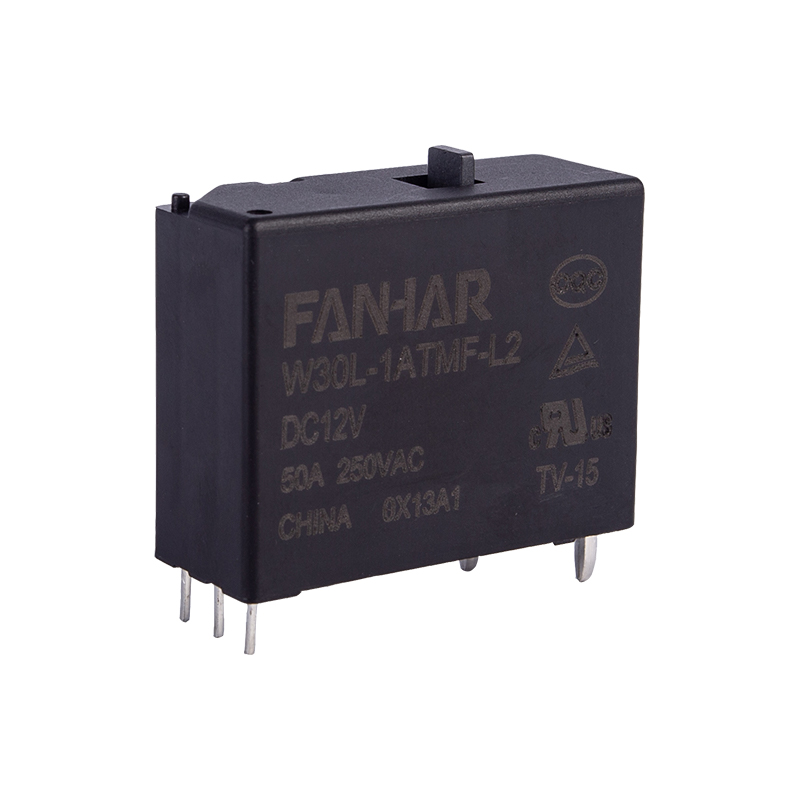

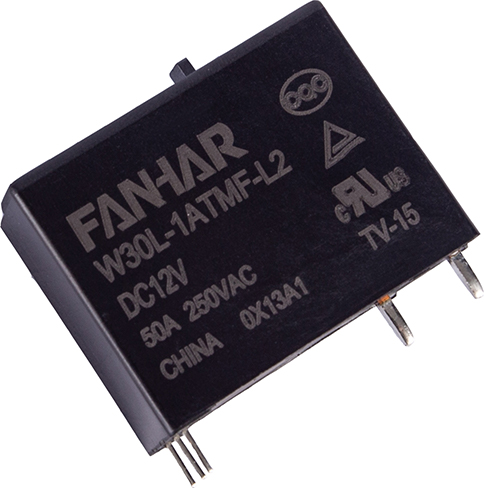

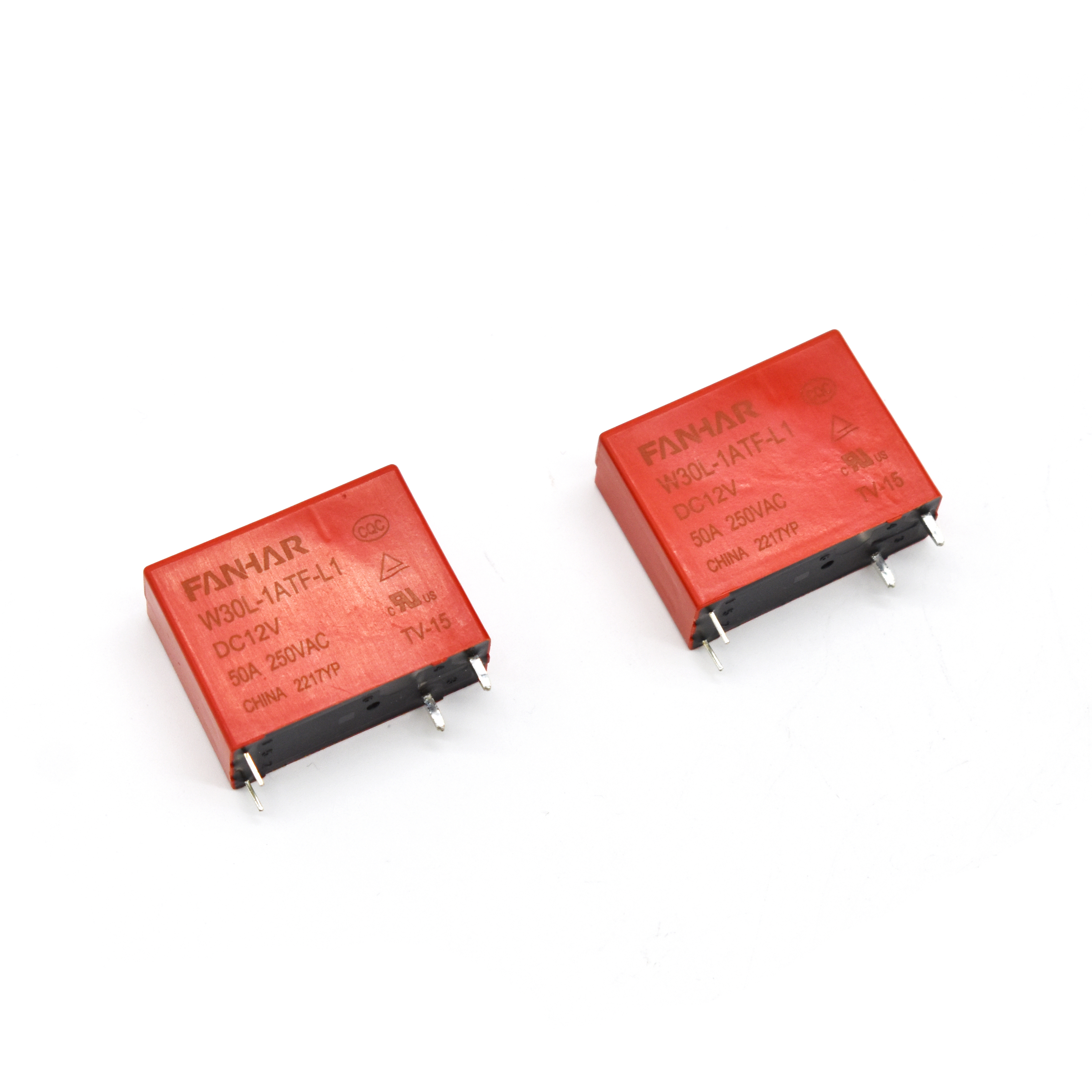

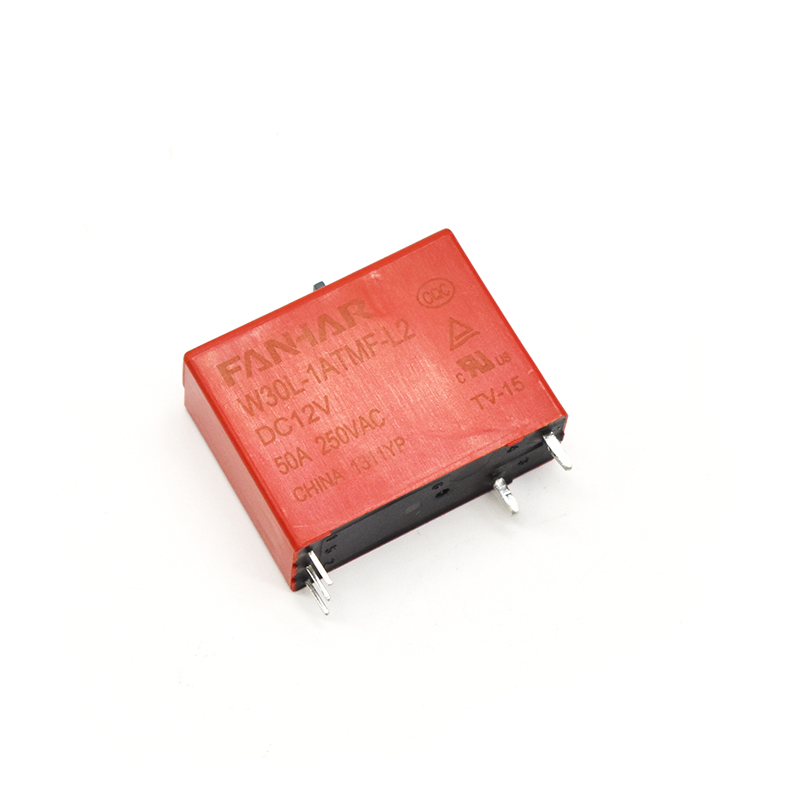

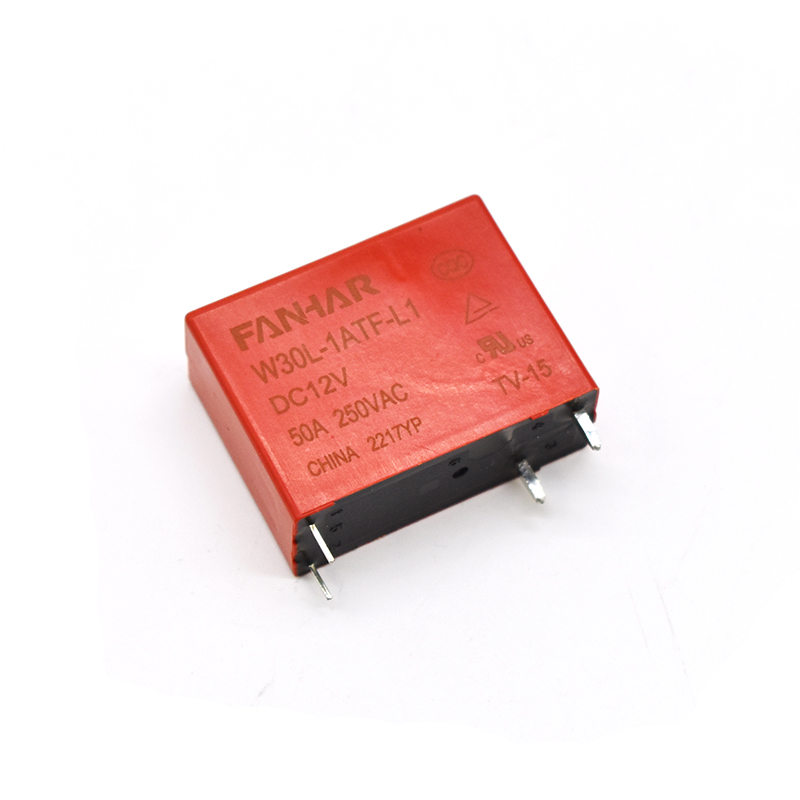

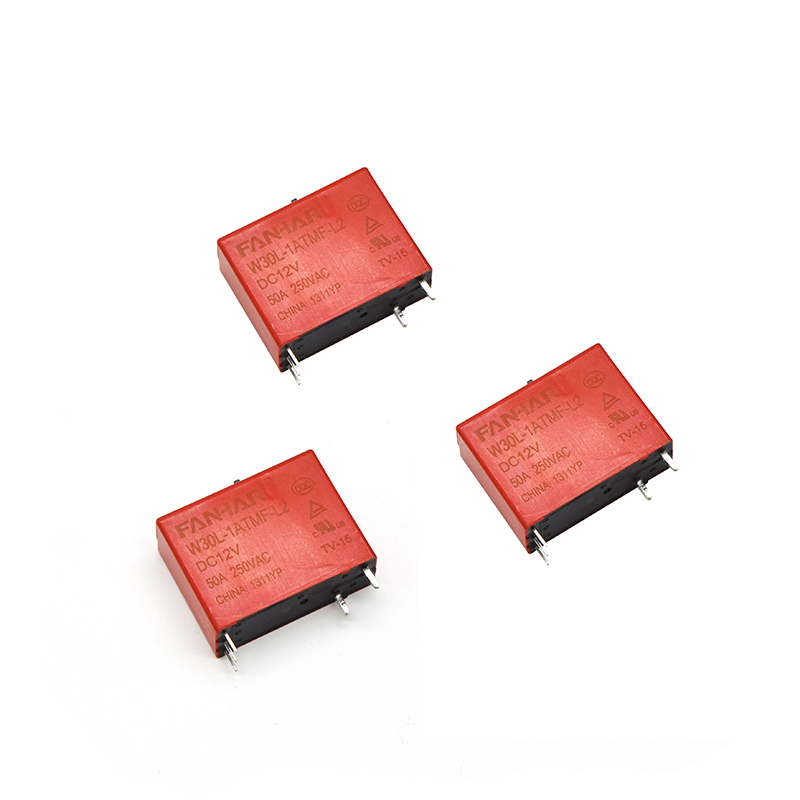

W30L Реле для новой энергетики 40A 50A Соответствует стандартам UL, TUV, CQC

Характеристики:

Коммутационная способность контактов: 50 А
Доступно исполнение с зазором между контактами ≥ 1,5 мм
Конфигурация контактов: 1A, 1B, 1C
Стойкость к импульсному напряжению (1,2/50 мкс) между контактом и катушкой: 12 кВ
Возможность ручного управления включением/отключением контактов
Система изоляции по UL: класс F
Экологичный продукт (соответствует директиве RoHS)
Габаритные размеры: 39,0 × 15,0 × 30,2 мм
Основное применение: умный дом, управление освещением

Параметры

Технические параметры	Элемент
Контактные данные	Контактная договоренность		1А、1Б	1С
	Контактное сопротивление (начальное)		≤20 мОм (6 В постоянного тока 1 А)
	Контактный материал		AgSnO ₂
Номинальное значение	Номинальная нагрузка (нагрузка сопротивления)		50А 250В переменного тока	40А 250В переменного тока
	Макс. напряжение переключения		440В переменного тока	440В переменного тока
	Макс. ток переключения		50А	40А
	Макс.коммутационная мощность		12500ВА	10000ВА
Электрические характеристики	Сопротивление изоляции (начальное)		1000 МОм (500 В постоянного тока)
	Диэлектрическая прочность (начальная)	Между открытыми контактами	2000В переменного тока, 1мин	1500 В переменного тока, 1 мин
		Между катушкой и контактами	4000 В переменного тока 1 мин
	Время закрытия		≤20мс
	Время работы		≤20мс
Напряжение перенапряжения (1,2/50 мкс)	Между катушкой и контактами		12КВ
Механические характеристики	Ударопрочность	Функциональный	98м/с2(10г)
		Разрушительный	980м/с2(100г)
	Вибростойкость		10 Гц~55 Гц 1,5 мм DA
Выносливость	Механический		1 × 10 ⁶ опс
	Электрический	ВКЛ/ВЫКЛ= 1С/9С	50А 250В переменного тока 5× 10 ⁴ опс(COSφ= 1)
	Электрический	ВКЛ/ВЫКЛ=3С/3С	40А 250В переменного тока 3× 10 ⁴ опс(COSφ= 1)
Работать состояние	Температура окружающей среды		-40℃~85℃
	Влажность		5%~85%RH
Прекращение			Тип печатной платы
Вес единицы			Приблизительно 31 г
Строительство			Пластиковая герметизация,защита от флюса

Описывать

Бистабильное реле W30L — это энергоэффективное реле с магнитной памей состояния, разработанное для систем интеллектуальных счетчиков и управления освещением. Реле использует технологию магнитного удержания, позволяющую сохранять состояние контактов после отключения питания без необходимости постоянного энергоснабжения, что значительно снижает энергопотребление системы и соответствует требованиям энергоэффективности современных интеллектуальных сетей и систем умного дома. Реле W30L обладает превосходными электрическими характеристиками, поддерживает высокочастотные коммутационные операции и стабильно работает со средними токовыми нагрузками, обеспечивая точное управление и длительную надежную работу счетчиков и осветительного оборудования. Контакты изделия выполнены из высокопроводящего сплава в сочетании с оптимизированной электромагнитной конструкцией, что значительно повышает износостойкость и дугостойкость контактов, увеличивая срок службы реле. Компактная конструкция соответствует стандартам монтажа на печатную плату и упрощает интеграцию в различные интеллектуальные панели управления и системы автоматизации. Реле демонстрирует превосходные изоляционные характеристики и адаптивность к условиям окружающей среды, сохраняя стабильную работу в сложных условиях, включая повышенные температуры и влажность. Продукт сертифицирован по международным стандартам UL, CE, RoHS и соответствует строгим мировым требованиям к безопасности и экологичности. Бистабильное реле W30L является идеальным компонентом для построения эффективных и надежных систем управления питанием в областях интеллектуального учета электроэнергии и умного управления освещением.
