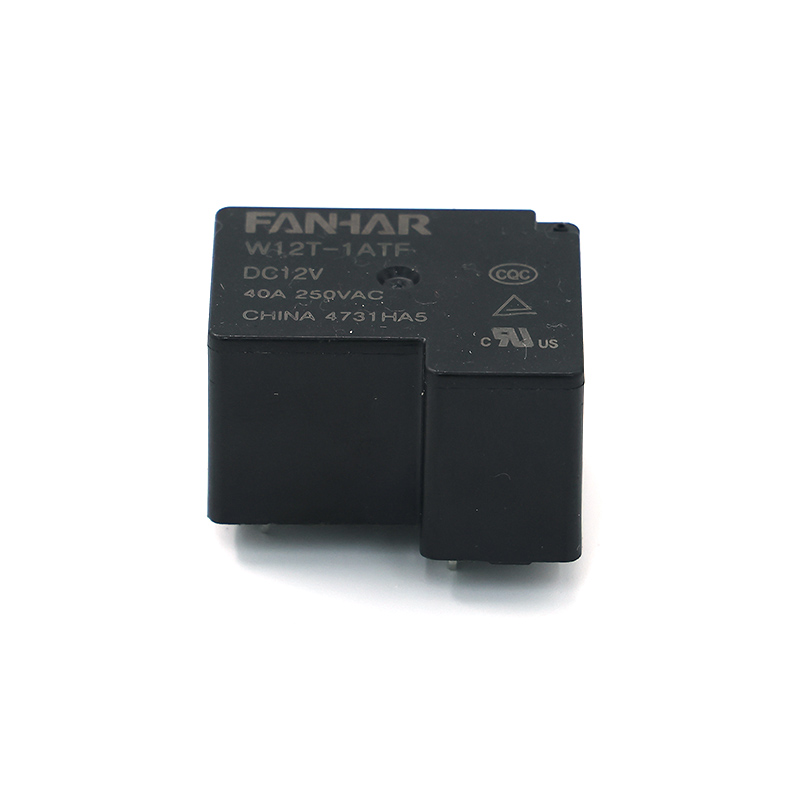

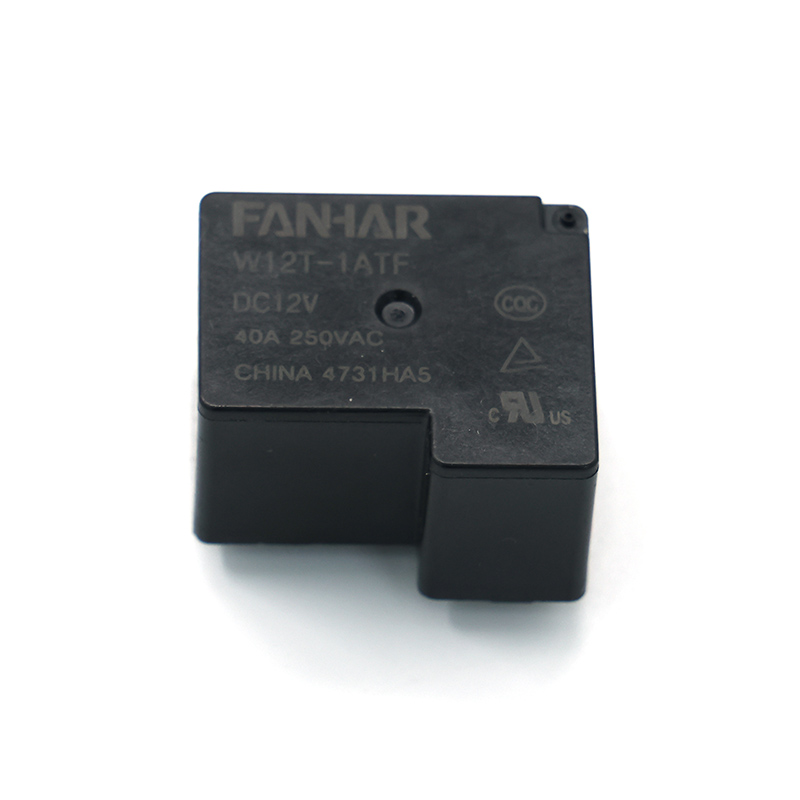

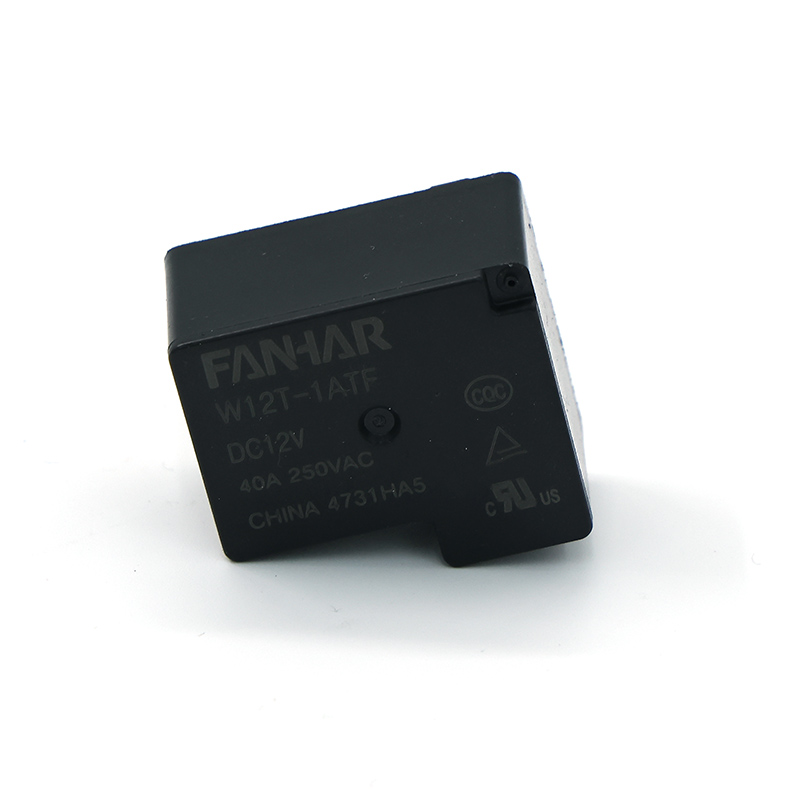

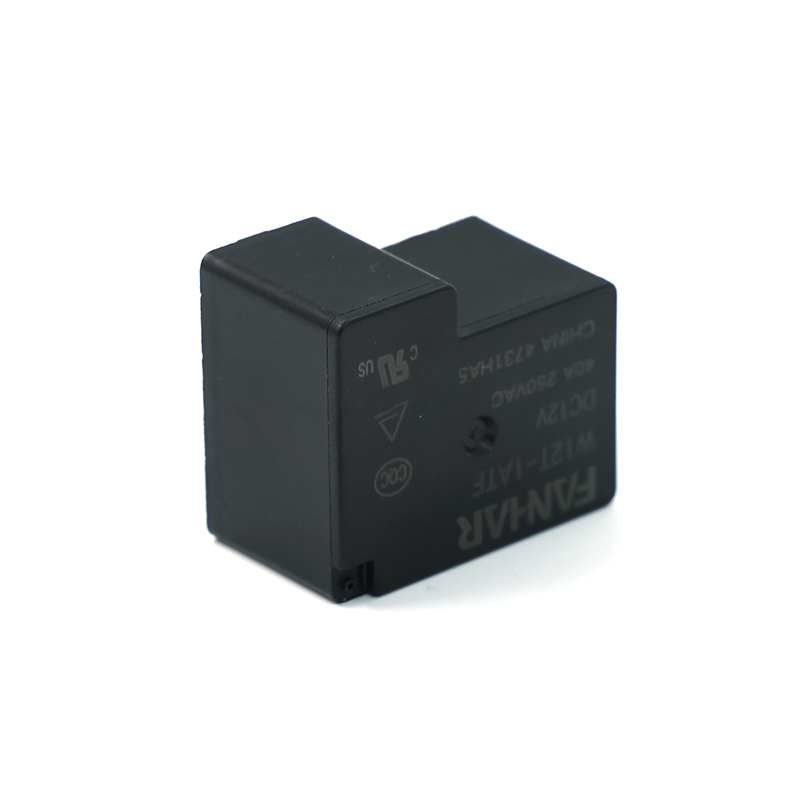

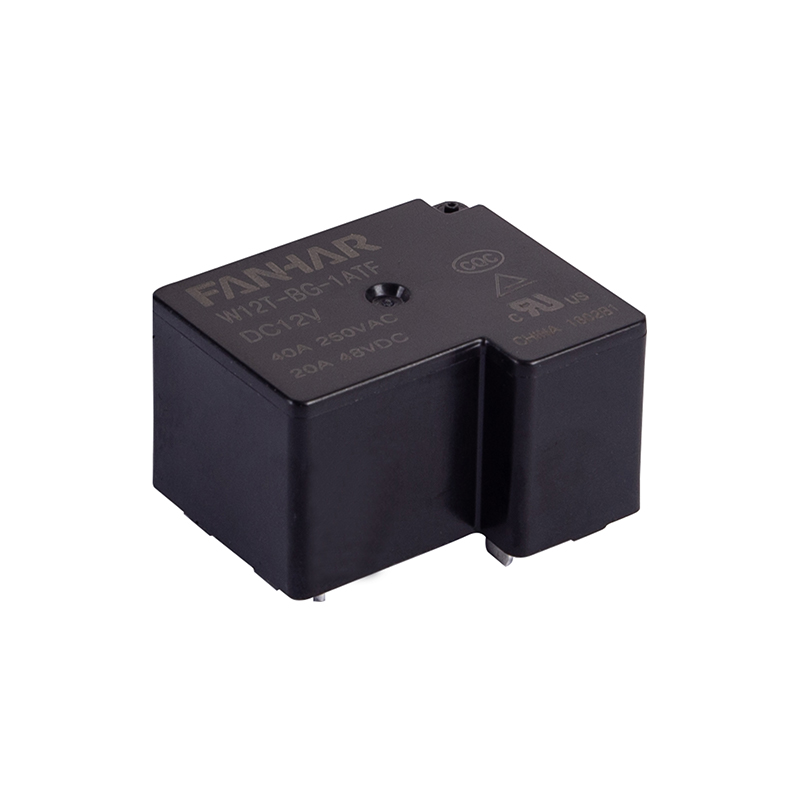

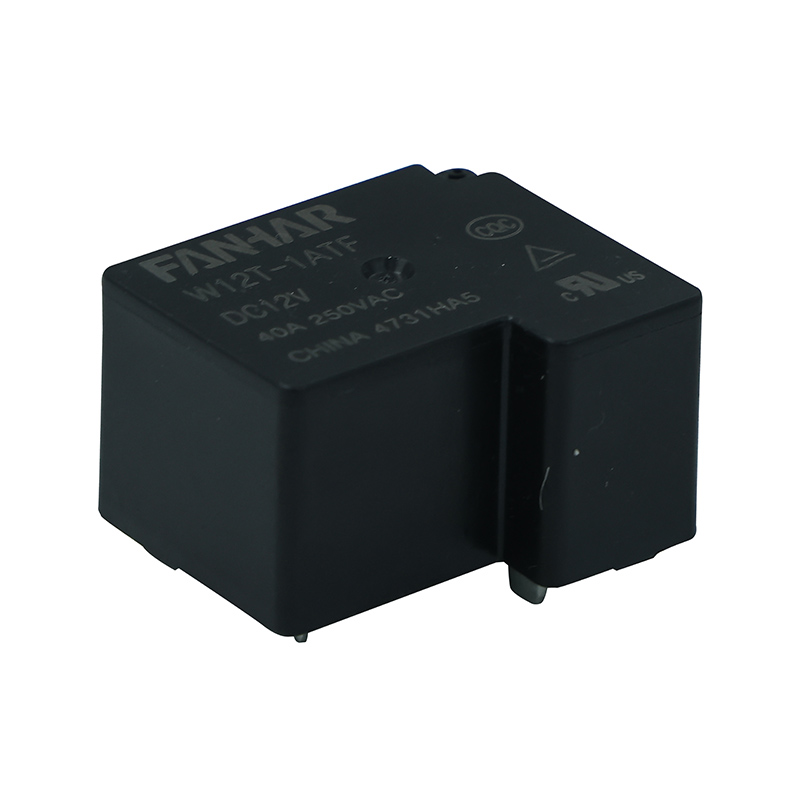

Реле мощности W12T 40A, соответствующее UL TUV CQC

Особенности:
Возможность переключения контактов 40 А
Напряжение пробоя (между катушкой и контактами): 4 кВ
Мы можем обеспечить контактный зазор 2,1 мм, что соответствует стандарту VDE0126.
Система изоляции UL: Класс F
Экологически чистый продукт (соответствует RoHS)
Габаритные размеры: (31,6×27,2×18,4) мм
Основные области применения: электромобили и зарядные батареи, фотоэлектрическая энергетика.
новая энергия

Параметры

Технические характеристики	Товар		Стандартный	Тип фоновой музыки
Контактные данные	Договоренность о контактах		1А, 1С	1А
	Контактное сопротивление (начальное)		100 МОм (6 В постоянного тока, 1 А) Специальный тип: НО: ≤1,2 мОм (32 А) НЗ: ≤ 1,5 мОм (32 А)	100 МОм (6 В постоянного тока, 1 А)

	Контактный материал		АгСно ₂
Номинальное значение	Номинальная нагрузка (сопротивление нагрузки)		40А 250 В переменного тока 20А 30 В постоянного тока	40А 250 В переменного тока 20А 48 В постоянного тока
	Макс. напряжение переключения		277 В переменного тока/30 В постоянного тока	277 В переменного тока/48 В постоянного тока
	Максимальный ток переключения		40А
	Макс. коммутационная способность		10000 ВА/600 Вт	10000 ВА/960 Вт
	Мин.допустимая нагрузка		5 В постоянного тока, 100 мА
Электрические характеристики	Сопротивление изоляции (начальное)		1000 МОм (500 В постоянного тока)
	Диэлектрическая прочность (начальная)	Между открытыми контактами	1500 В переменного тока, 1 минута	2500 В переменного тока, 1 мин.
		Между катушкой и контактами	2500 В переменного тока (стандарт)/4000 В переменного тока, 1 минута
	Время работы		≤15 мс	≤20 мс
	Время выпуска		≤10 мс	≤15 мс
Механические характеристики	Ударопрочность	Функциональный	98 м/с ²
		Разрушительный	980 м/с ²
	Устойчивость к вибрации		10–55 Гц 1,5 мм DA
Выносливость	Механический		5× 10 ⁶ ОП
	Электрический (комнатная температура)		40А 250VAC 2×10 ⁴ ОП(ON/OFF= 1s/9s) 20А 30 В постоянного тока 1×10 ⁵ ОП(ON/OFF= 1s/9s)	40А 250VAC 2× 10 ⁴ ОП(ON/OFF= 1s/9s) 20 А, 48 В постоянного тока 5 × 10 ⁴ ОП(ON/OFF= 1s/9s)
Условия эксплуатации	Температура окружающей среды		-40℃~85℃
	Влажность		от 5 % до 90 %
Прекращение действия			печатная плата
Вес единицы			Около 27 г
Строительство			Пластиковый уплотнитель, защищенный флюсом

Описание

Силовое реле W12T с возможностью переключения контактов на 40 А — это высокопроизводительное электронное коммутационное устройство с способностью переключения контактов до 40 А, подходящее для различных промышленных и автомобильных применений. Это реле имеет усовершенствованную электромагнитную конструкцию, может стабильно работать при напряжении постоянного тока 12 В и обеспечивает надежную функцию контроля тока. Компактная конструкция корпуса делает его особенно подходящим для приложений с ограниченным пространством, таких как зарядные станции для электромобилей, фотоэлектрические инверторы и системы ИБП. Силовое реле W12T доступно в различных вариантах упаковки, включая флюсонепроницаемую и с пластиковым уплотнением, для удовлетворения потребностей различных сред. Его корпус имеет герметичную конструкцию, которая эффективно предотвращает проникновение пыли и влаги, обеспечивая стабильную работу даже в суровых условиях. Кроме того, продукт поддерживает различные конфигурации контактов, в том числе однополюсные с двойным переключением (SPDT), двухполюсные с двойным переключением (DPDT) и т. д. Пользователи могут выбрать подходящий тип контакта в соответствии со своими конкретными потребностями. Для повышения производительности силовое реле W12T использует в качестве контактного материала AgSnO2, который имеет низкое контактное сопротивление и высокую долговечность, что позволяет эффективно снизить образование дуги и продлить срок службы оборудования. Срок службы реле может достигать 100 000 операций, обеспечивая длительную стабильную работу. Что касается установки, силовое реле W12T снабжено подробной схемой подключения и руководством по установке, что позволяет пользователям быстро выполнить подключение и ввод в эксплуатацию. Его внешние размеры и допуски на установочные размеры строго контролируются, чтобы обеспечить совместимость с различными устройствами. Кроме того, продукт прошел ряд сертификатов безопасности и соответствует международным стандартам, что делает его пригодным для использования в опасных зонах и сценариях применения с высокими требованиями. Благодаря высокой коммутационной способности, гибким возможностям конфигурации и превосходной надежности силовое реле W12T стало важным компонентом в области промышленной автоматизации и автомобильной электроники. Независимо от того, используется ли он для управления мощными нагрузками или для защиты цепей, он может обеспечить эффективные и безопасные решения.
