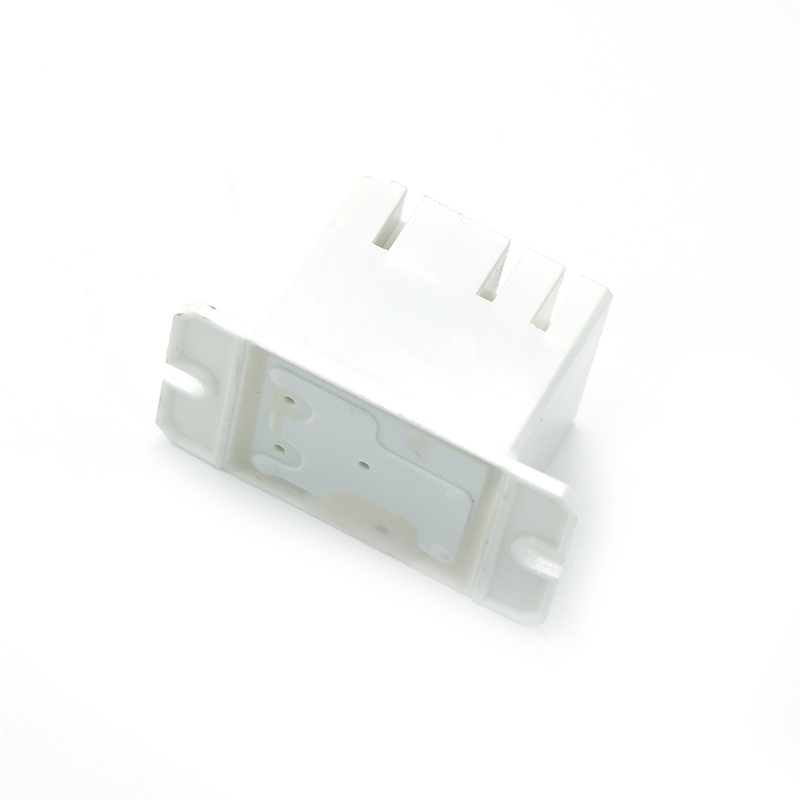

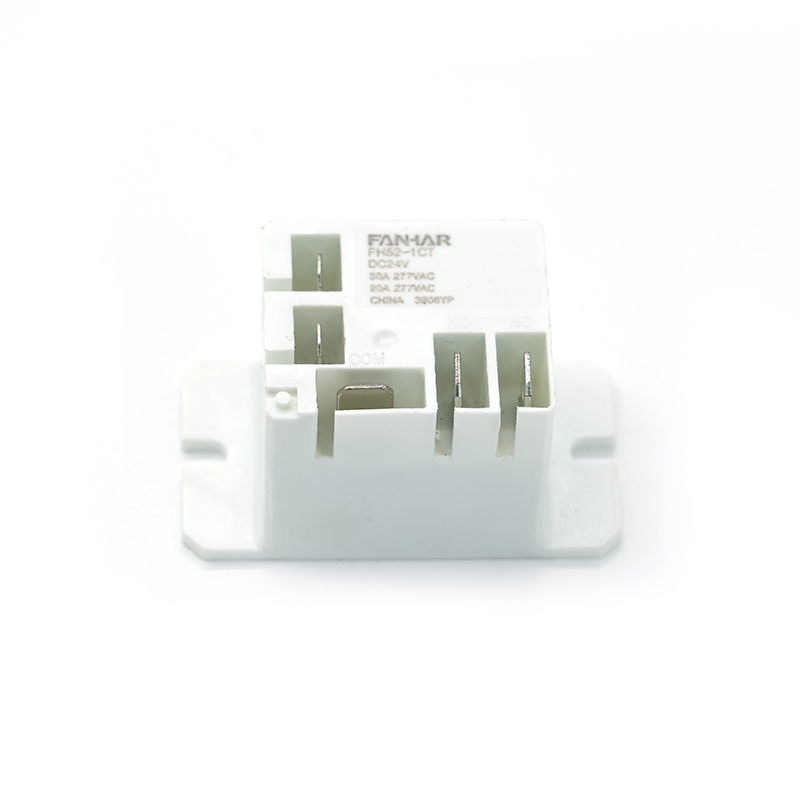

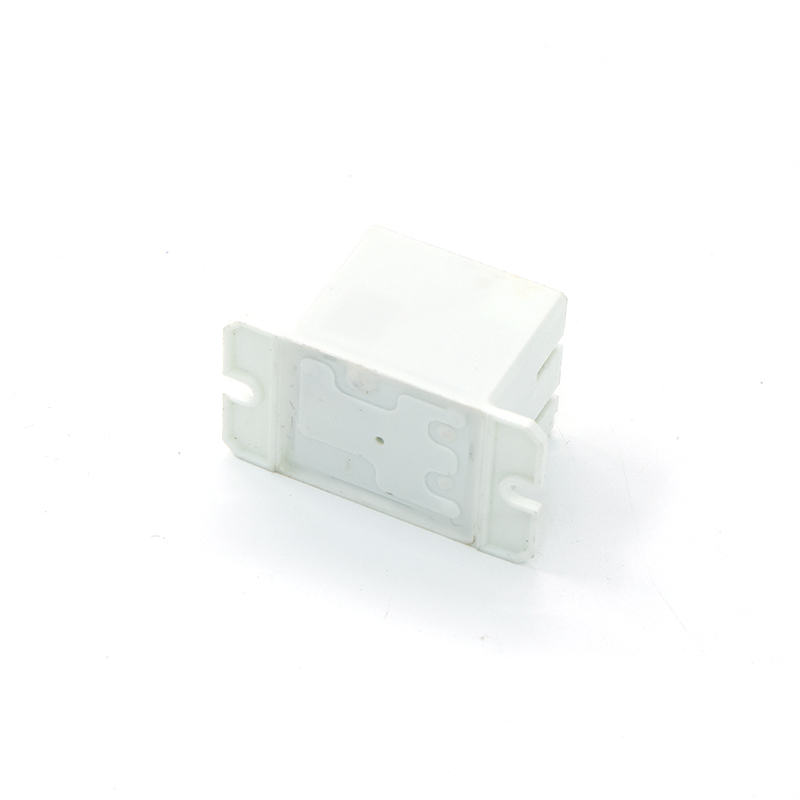

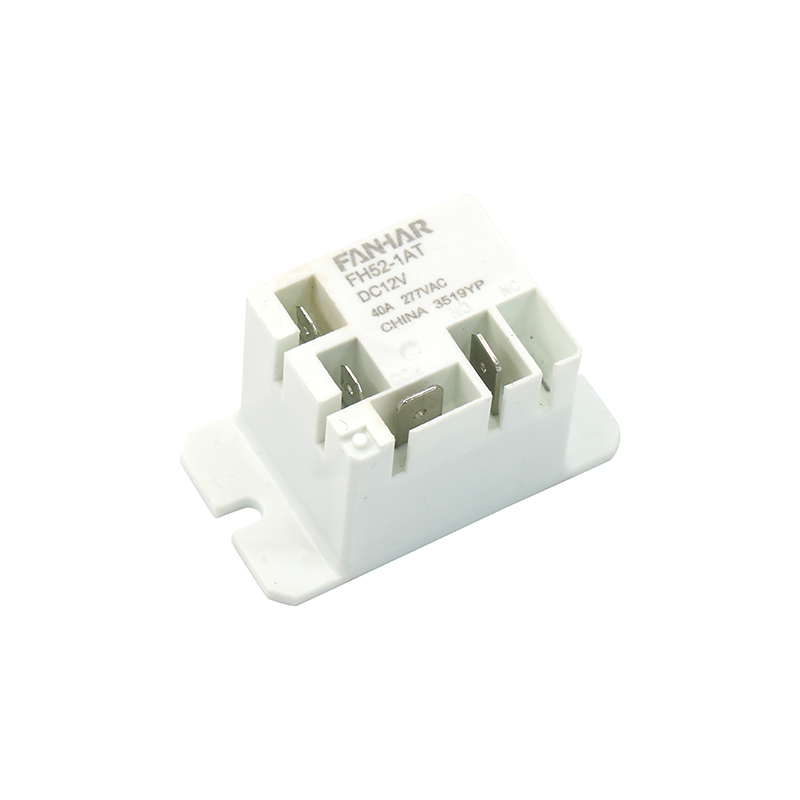

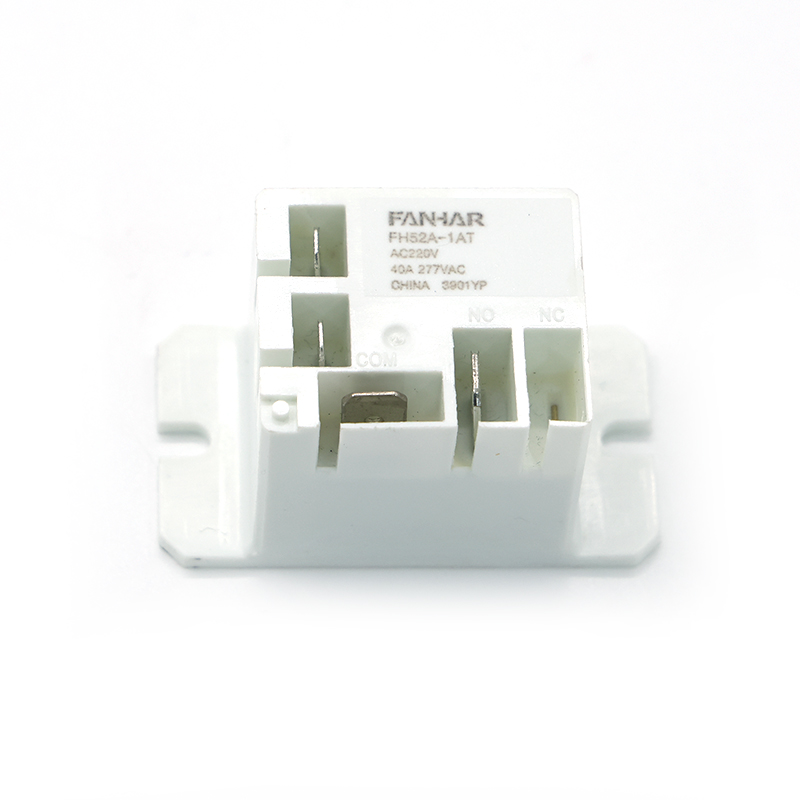

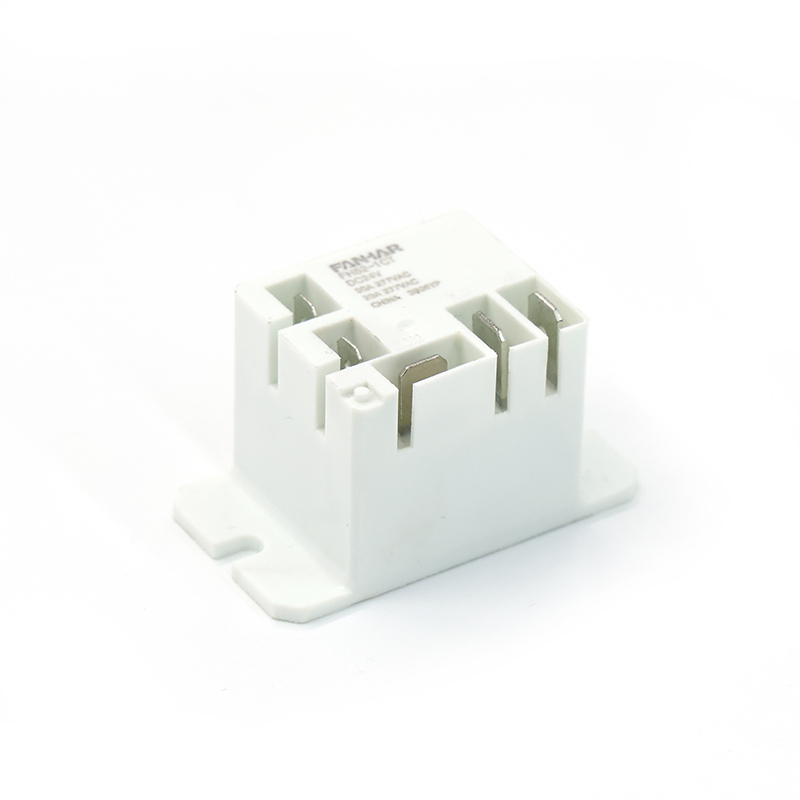

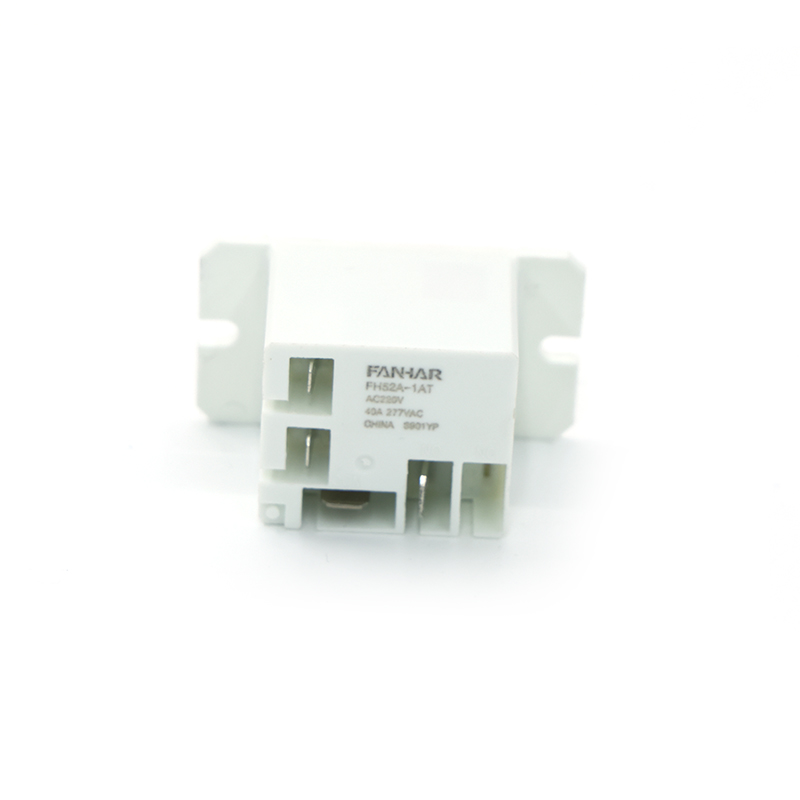

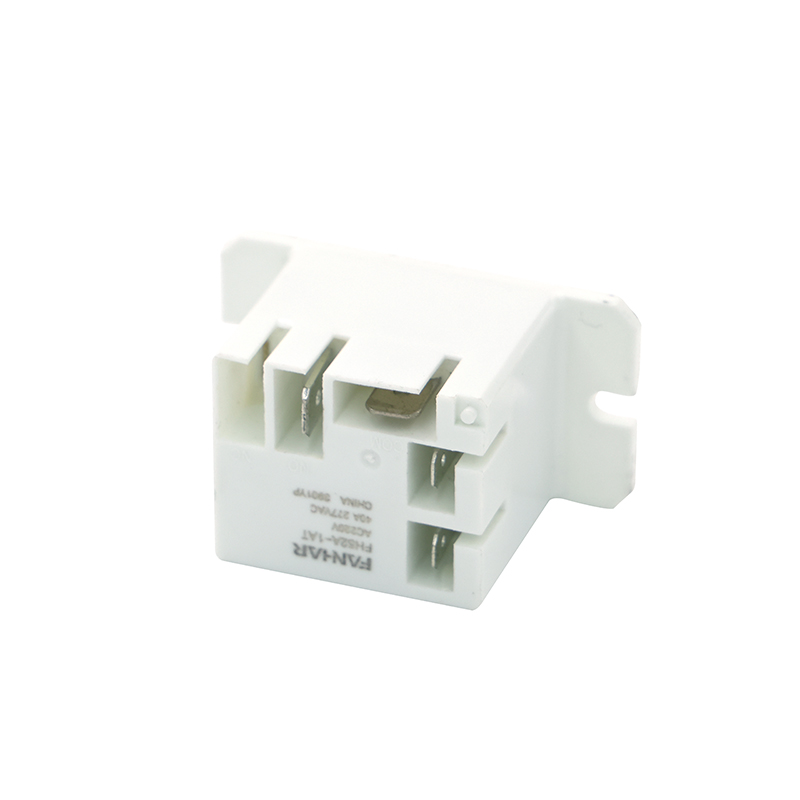

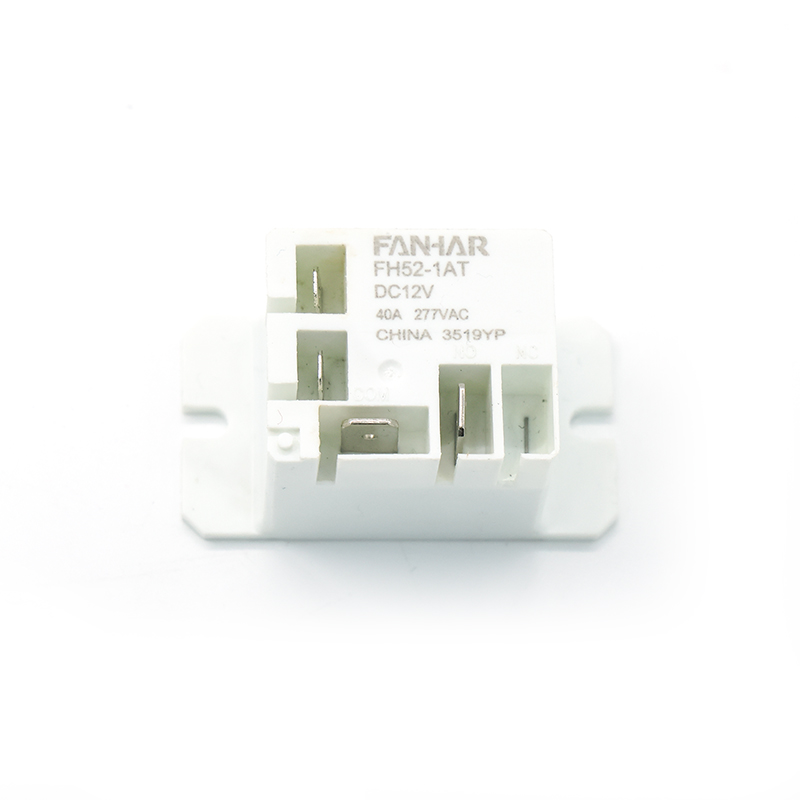

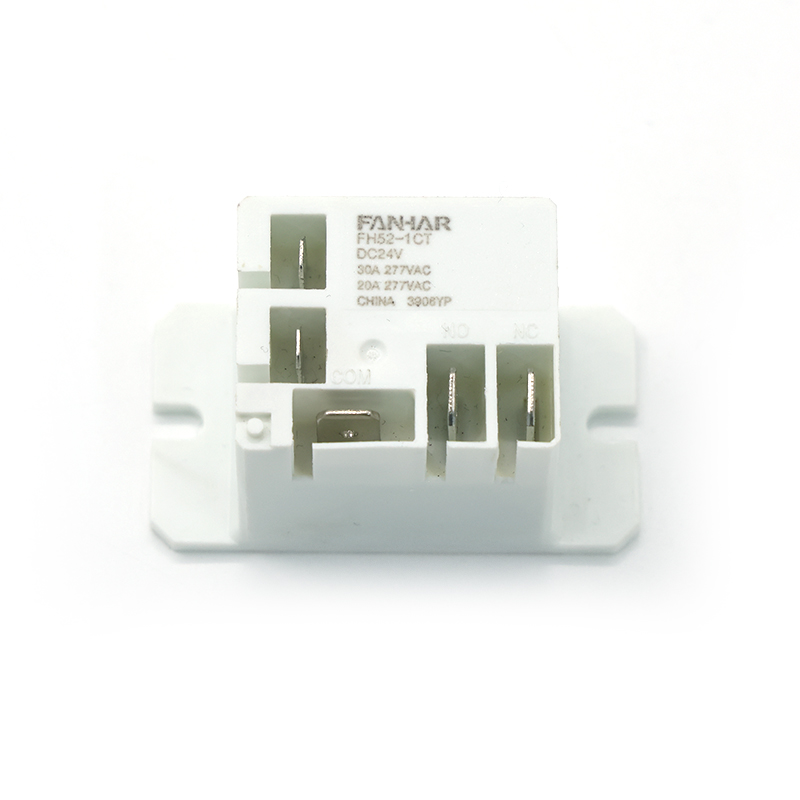

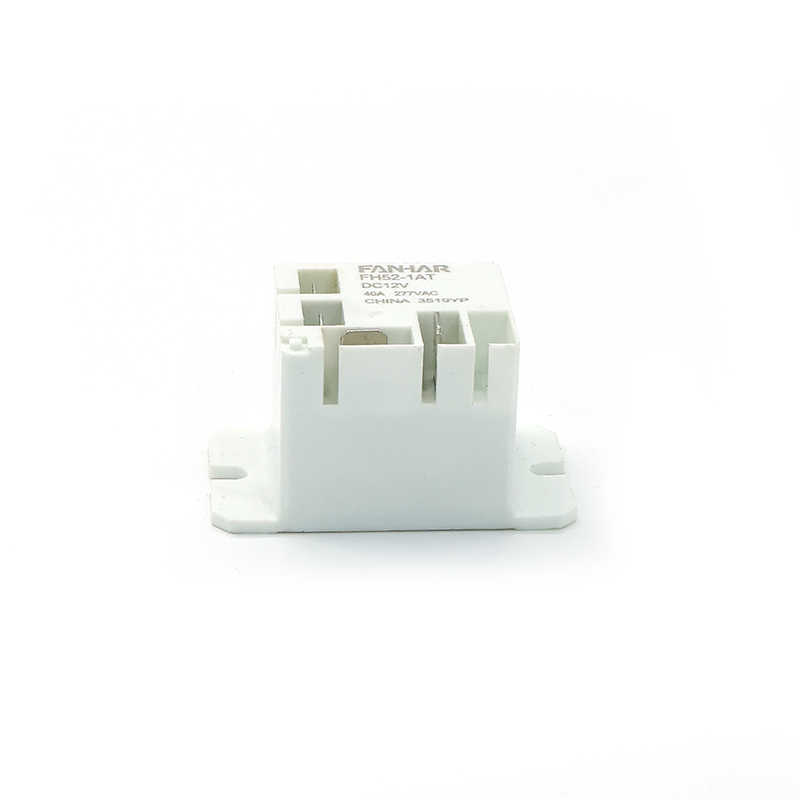

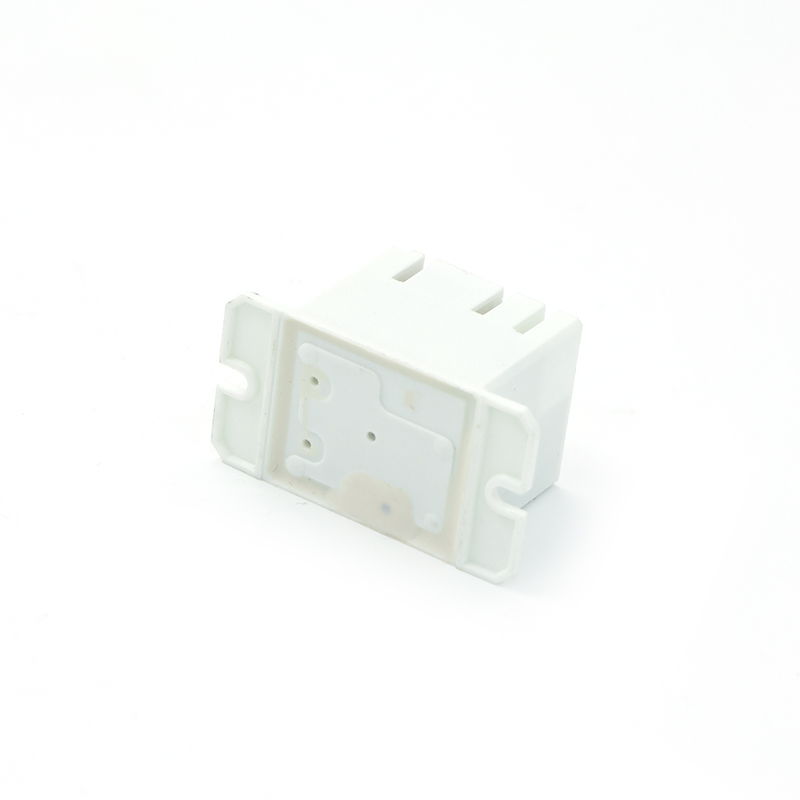

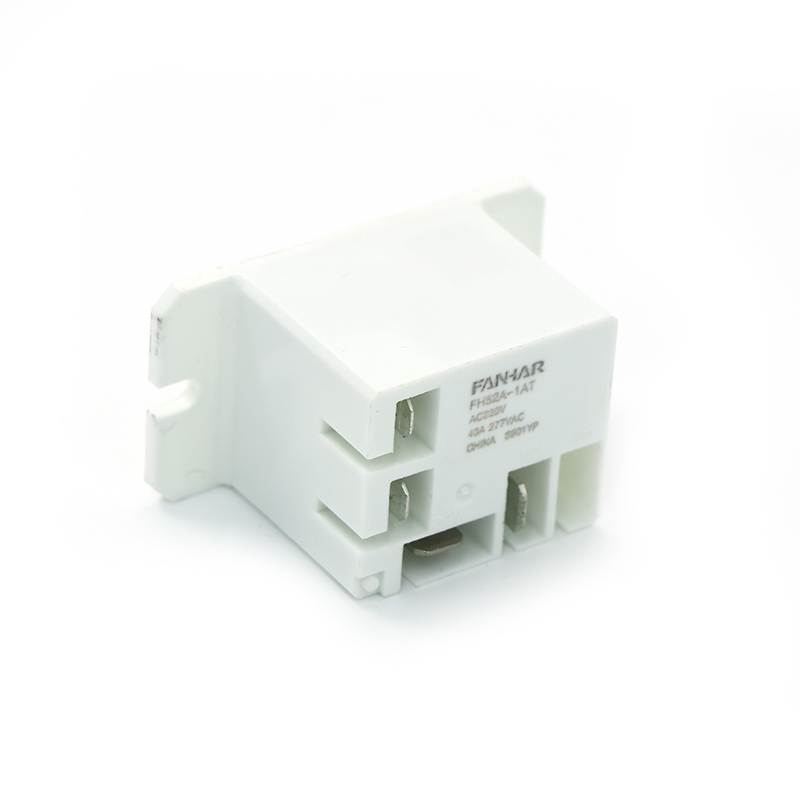

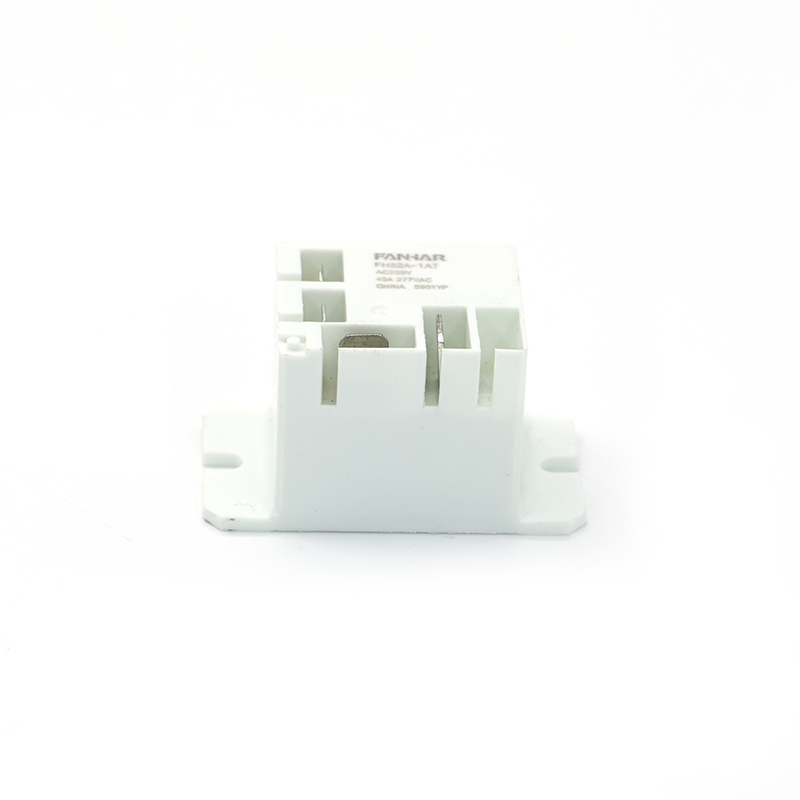

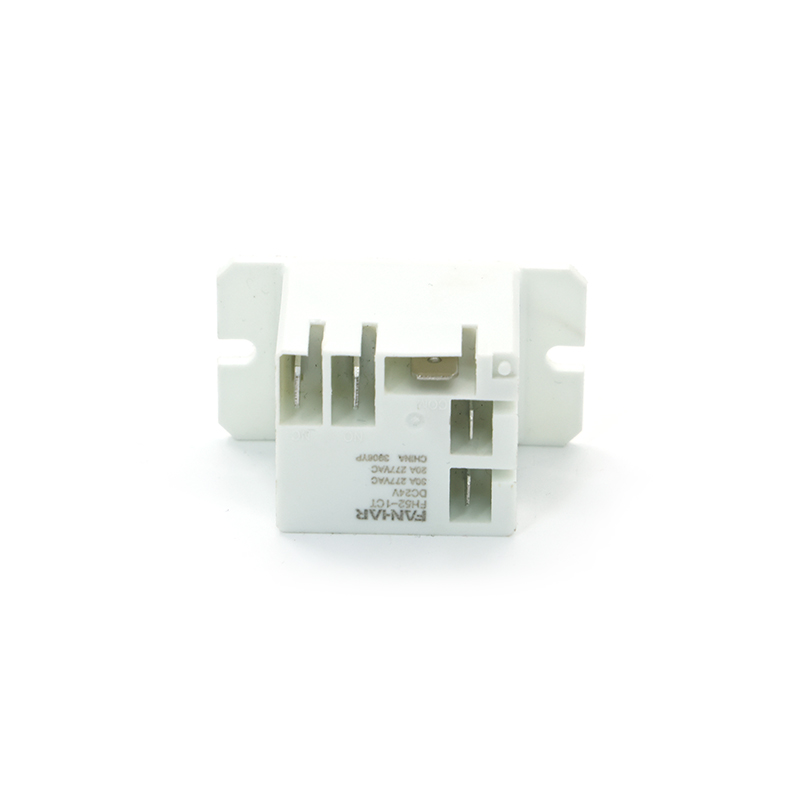

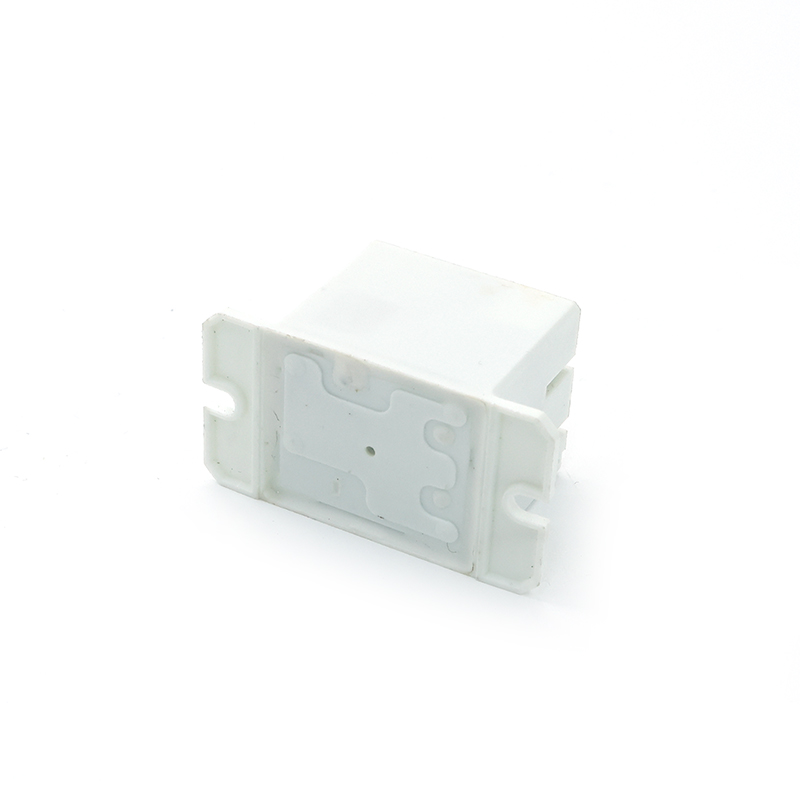

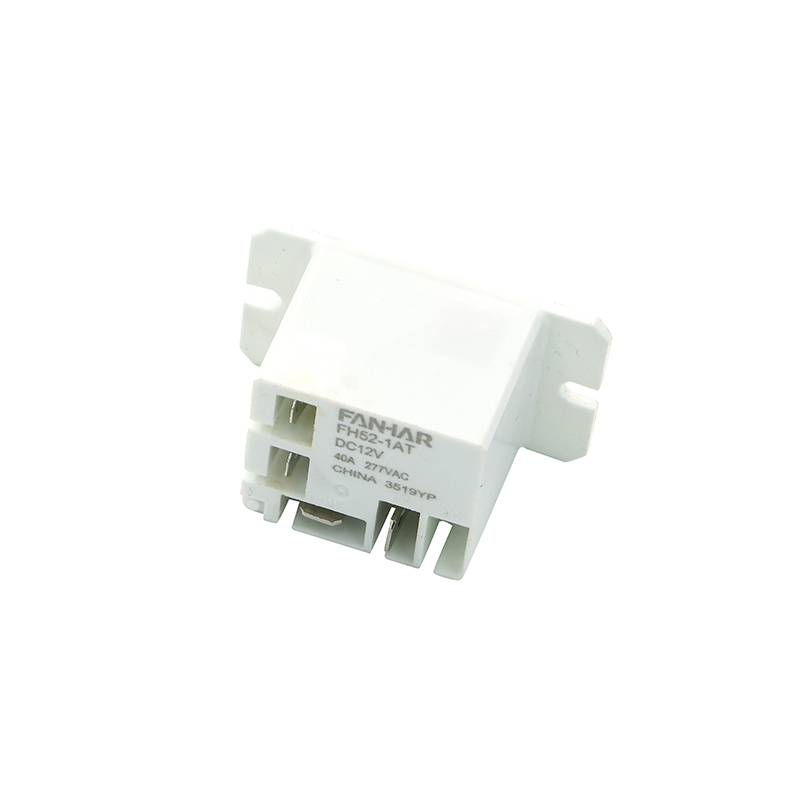

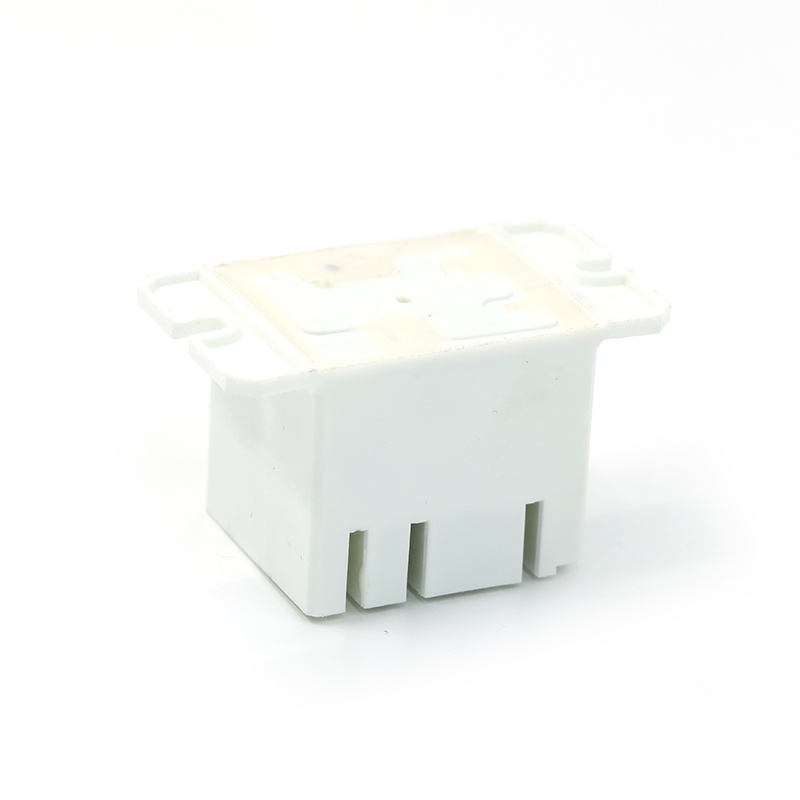

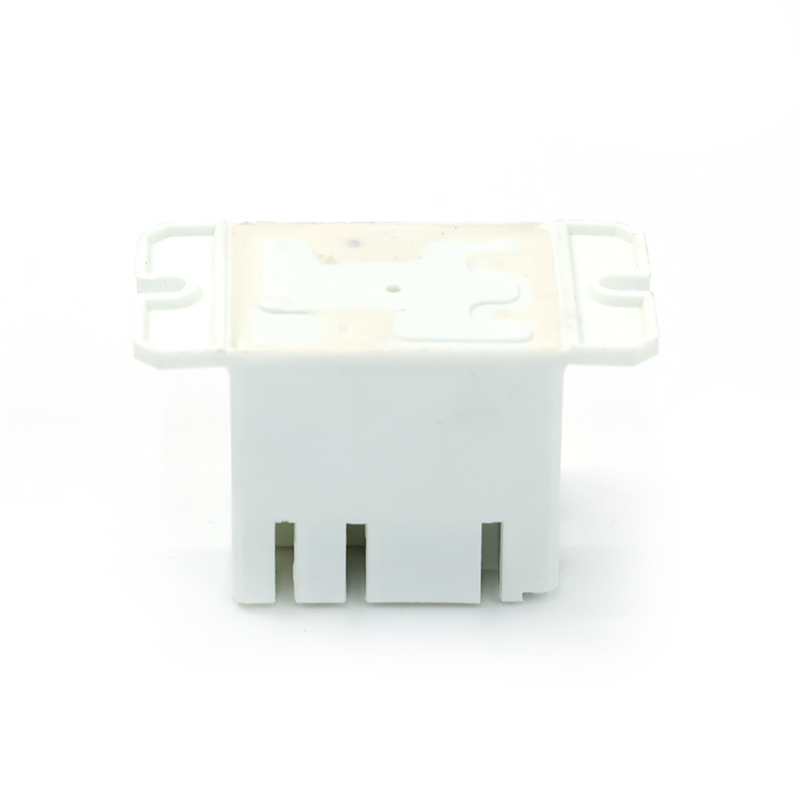

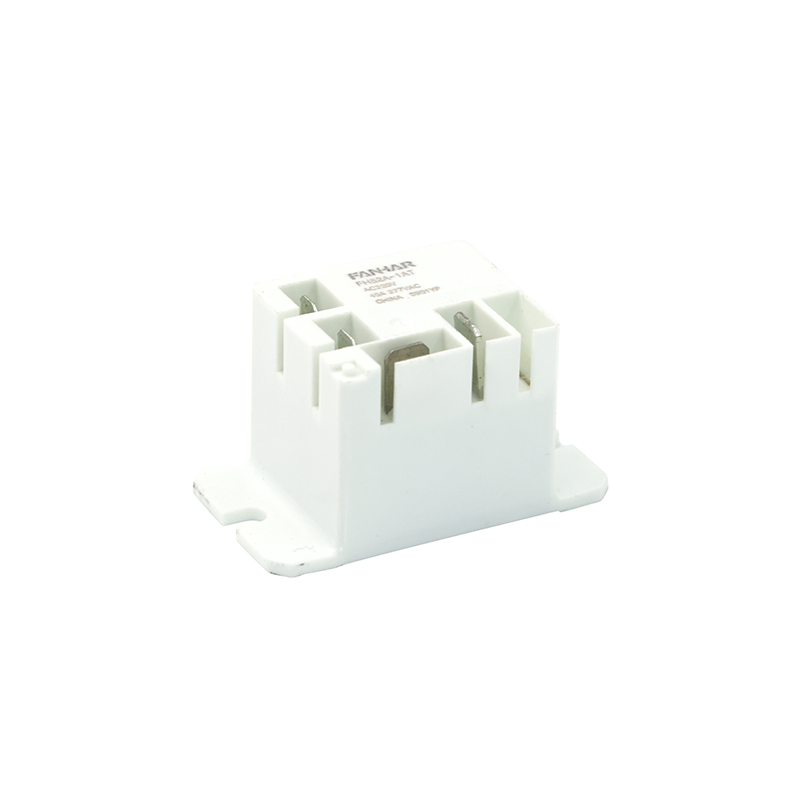

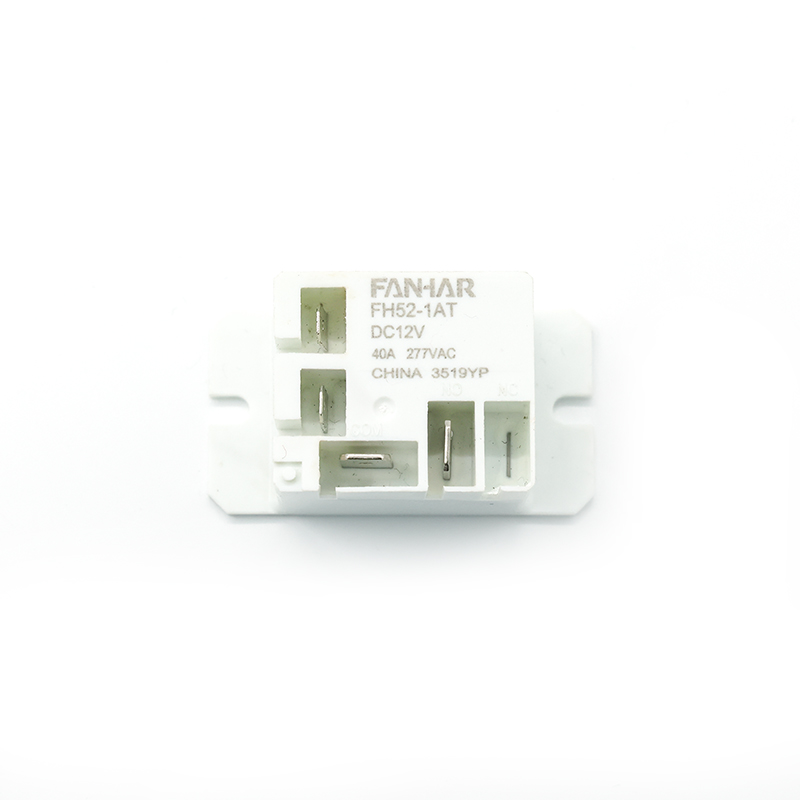

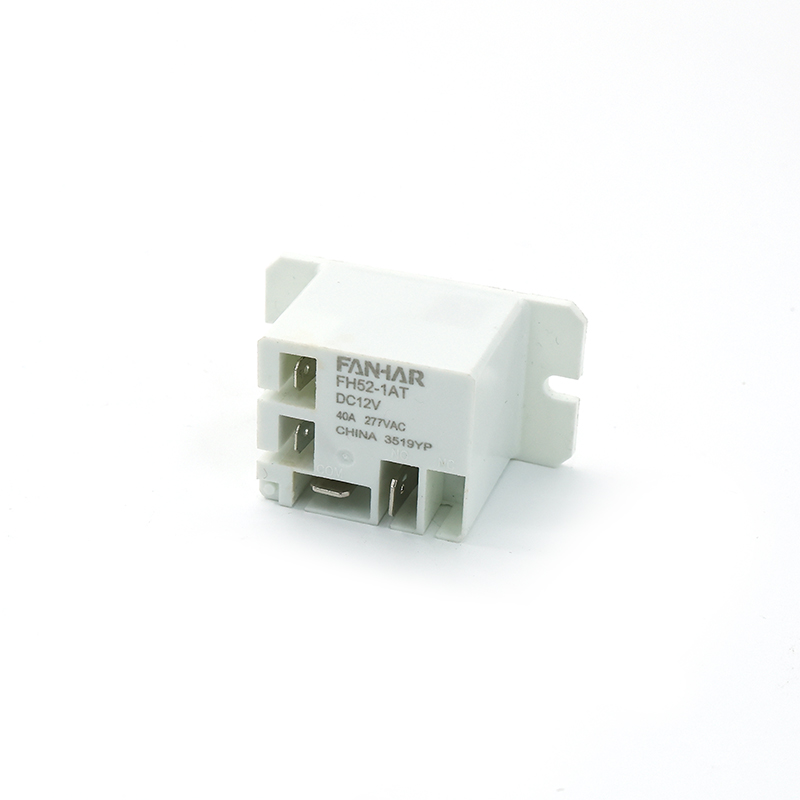

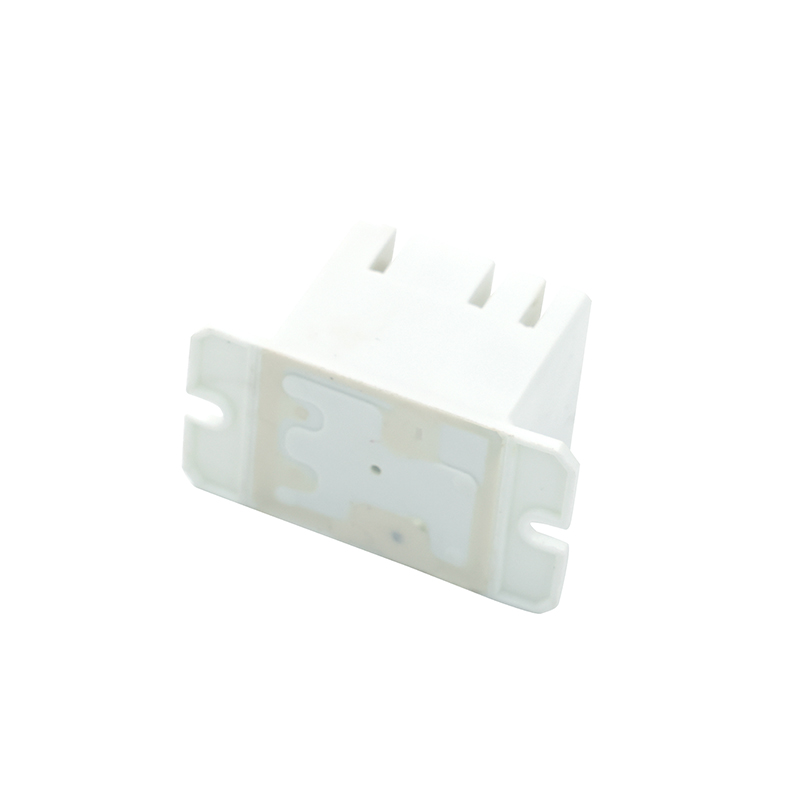

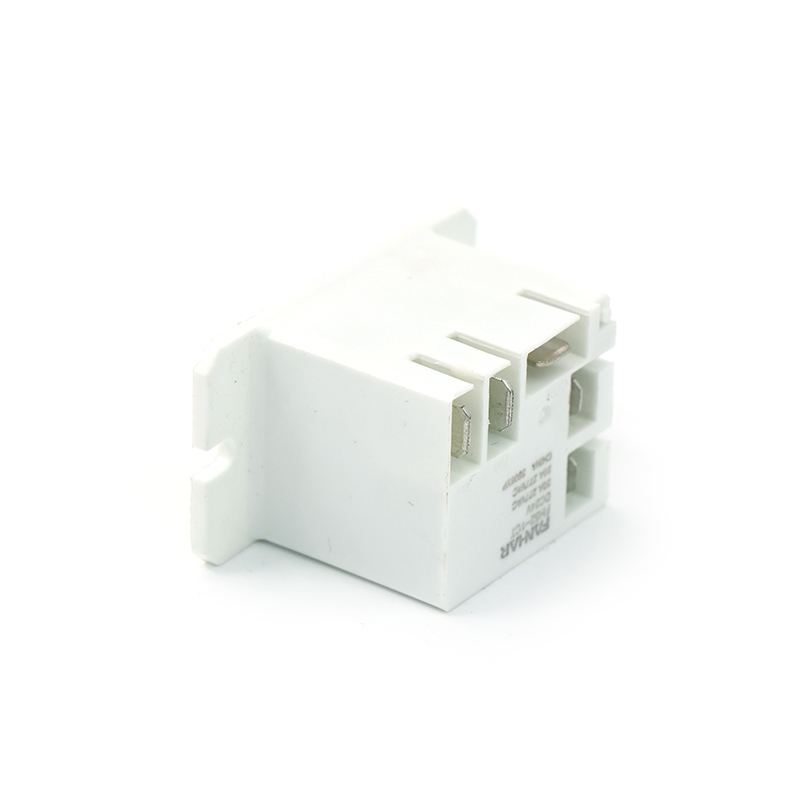

FH52/FH52A Силовое реле 20A 30A 40A

Характеристики:

Коммутационная способность: 40 А
Система изоляции по UL: класс F
Экологичный продукт (соответствует директиве RoHS)
Габаритные размеры: 50,2 × 27,3 × 27,5 мм

Параметры

Технические параметры	Элемент
Контактные данные	Контактная договоренность		1А、1Б、1С
	Контактное сопротивление (начальное)		≤50 мОм (6 В постоянного тока 1 А)
	Контактный материал		AgSnO ₂
Номинальное значение	Номинальная нагрузка (нагрузка сопротивления)		№: 30 А (стандартный тип)/40 А 277 В переменного тока 20 А 28 В постоянного тока NC:20A 277VAC
	Макс. напряжение переключения		277 В переменного тока 28 В постоянного тока
	Макс. ток переключения		40А
	Макс.коммутационная мощность		11080ВА 560Вт
	Мин.допустимая нагрузка		5 В постоянного тока 100 мА
Электрический производительность	Сопротивление изоляции (начальное)		1000 МОм (500 В постоянного тока)
	Диэлектрическая прочность (начальная)	Между открытыми контактами	1500 В переменного тока, 1 мин
		Между катушкой и контактами	2500 В переменного тока, 1 мин
	Время работы		≤15мс
	Время выпуска		≤10мс
Механический производительность	Шок сопротивление	Функциональный	98м/с2(10г)
		Разрушительный	980м/с2(100г)
	Вибростойкость		10 Гц~55 Гц 1,5 мм DA
Выносливость	Механический		1× 10 ⁶ опс
	Электрический(Room temperature)		НЕТ: 30А 277В ПЕРЕМЕННОГО ТОКА/28В ПОСТОЯННОГО ТОКА 1× 10 ⁵ опс(ON/OFF= 1s/9s) НЕТ: 40А 277В ПЕРЕМЕННОГО ТОКА 1× 10 ⁴ опс(ON/OFF= 1s/9s) NC: 20A 277VAC 1× 10 ⁴ опс(ON/OFF= 1s/9s)
Работать состояние	Температура окружающей среды		DC:-45℃~85℃ AC:-45℃~60℃
	Влажность		от 5% до 85%
Прекращение			Быстро свяжитесь с терминалом
Вес единицы			Приблизительно 36 г
Строительство			Пластиковая герметизация, защита от флюса

Описывать

Реле с фиксацией FH52/FH52A — это высокоэффективное и энергосберегающее магнитное реле с фиксацией, подходящее для интеллектуальных счетчиков, управления освещением, систем управления питанием и различных энергосберегающих электронных устройств. Данное изделие имеет конструкцию с магнитным удержанием и выполняет функцию удержания состояния при отключении питания. Он не требует непрерывного электропитания после переключения состояний, что эффективно снижает энергопотребление системы. Это основной компонент экологически чистых энергосберегающих решений управления. Реле фиксации FH52/FH52A обеспечивает два режима движения: с одной катушкой и с двумя катушками, что позволяет пользователям гибко выбирать в соответствии с различными конструкциями схем. Изделие обладает превосходной способностью переключения контактов, может проводить более высокий ток и подходит для различных случаев управления переменным или постоянным током. Его внутренний контактный материал изготовлен из сплава с высокой проводимостью в сочетании с оптимизированной конструкцией электромагнитной системы, что обеспечивает чувствительное действие реле, надежный контакт и хорошие противодуговые и противоизносные характеристики, тем самым значительно увеличивая срок его службы. Изделие имеет компактные размеры, подходит для высокоплотной укладки, обладает хорошими изоляционными характеристиками и экологичностью. Он может стабильно работать в сложных условиях, таких как высокая температура и высокая влажность. Фиксирующее реле FH52/FH52A прошло множество сертификаций, таких как UL, TÜV, CQC, RoHS и т. д., отвечая строгим требованиям международного рынка безопасности и защиты окружающей среды, и является идеальным выбором для создания интеллектуальных и энергосберегающих систем управления.
