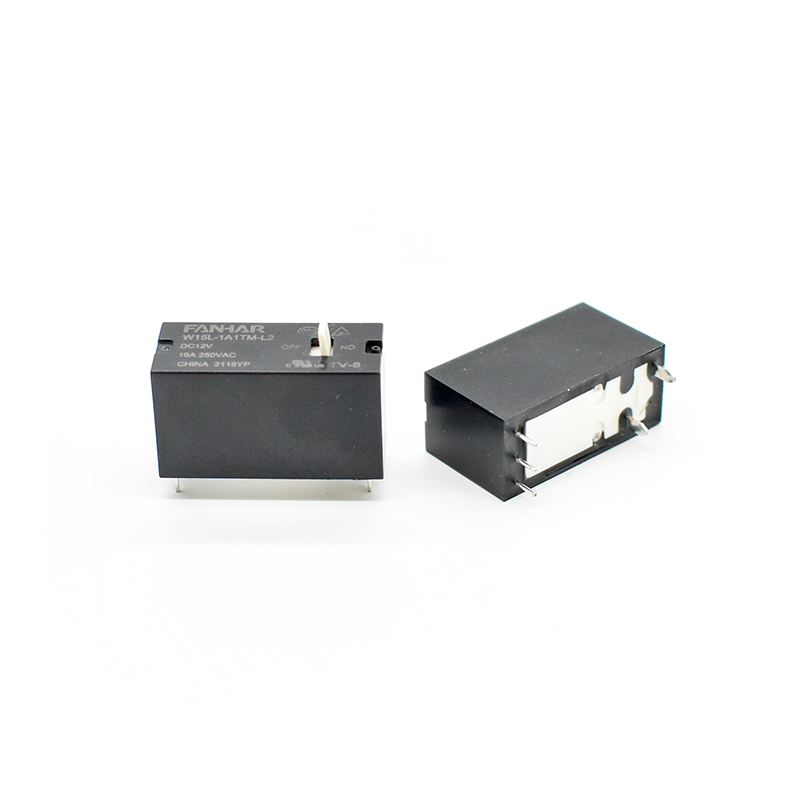

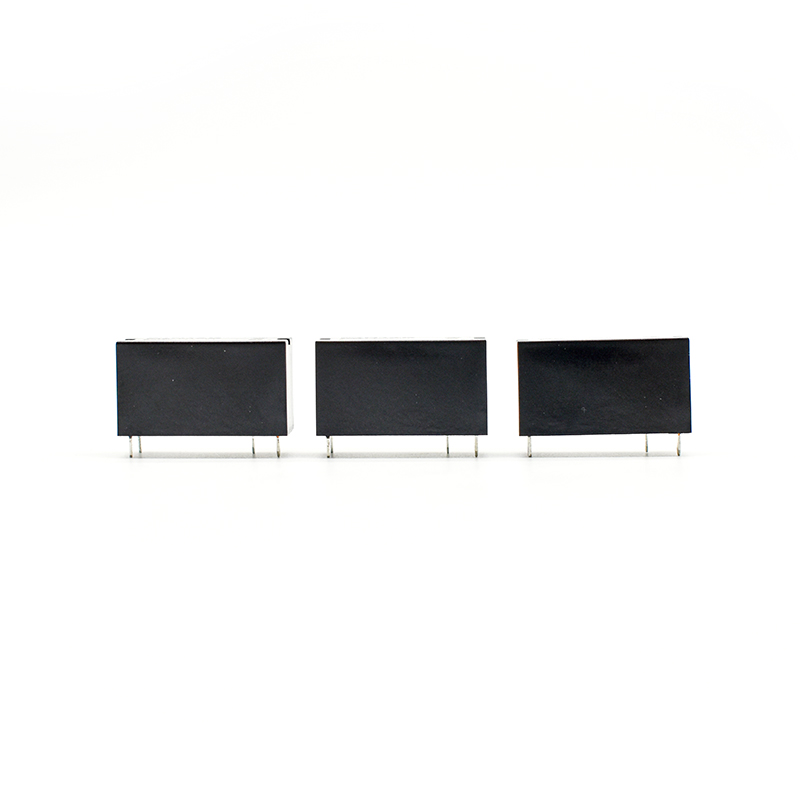

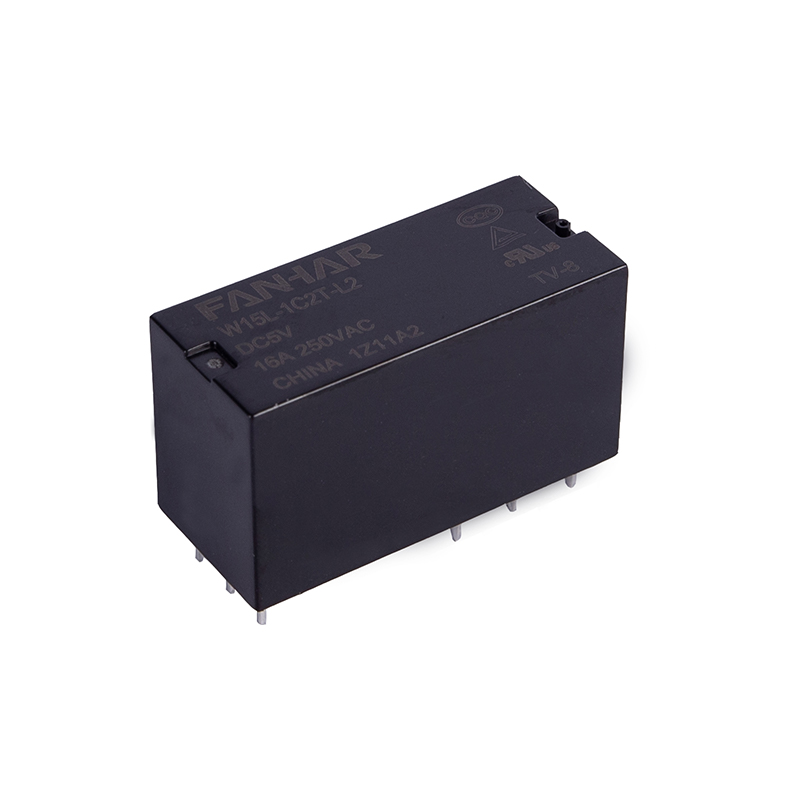

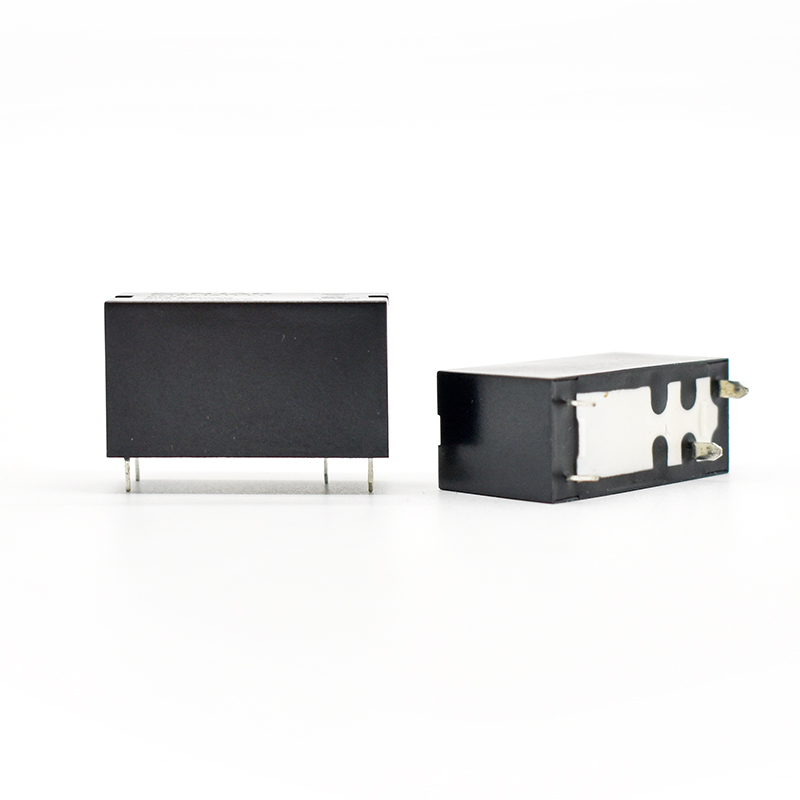

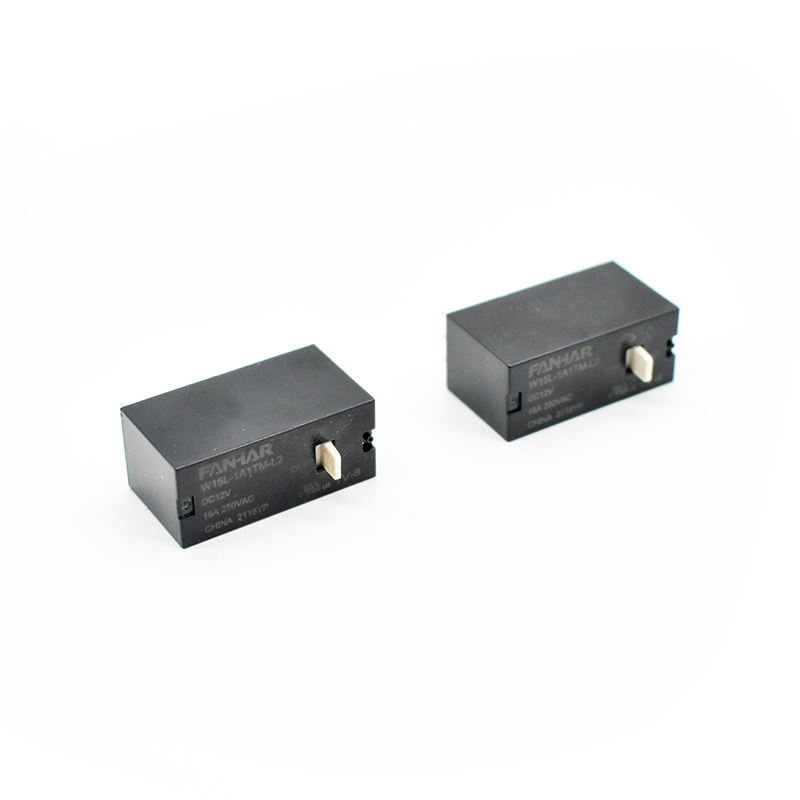

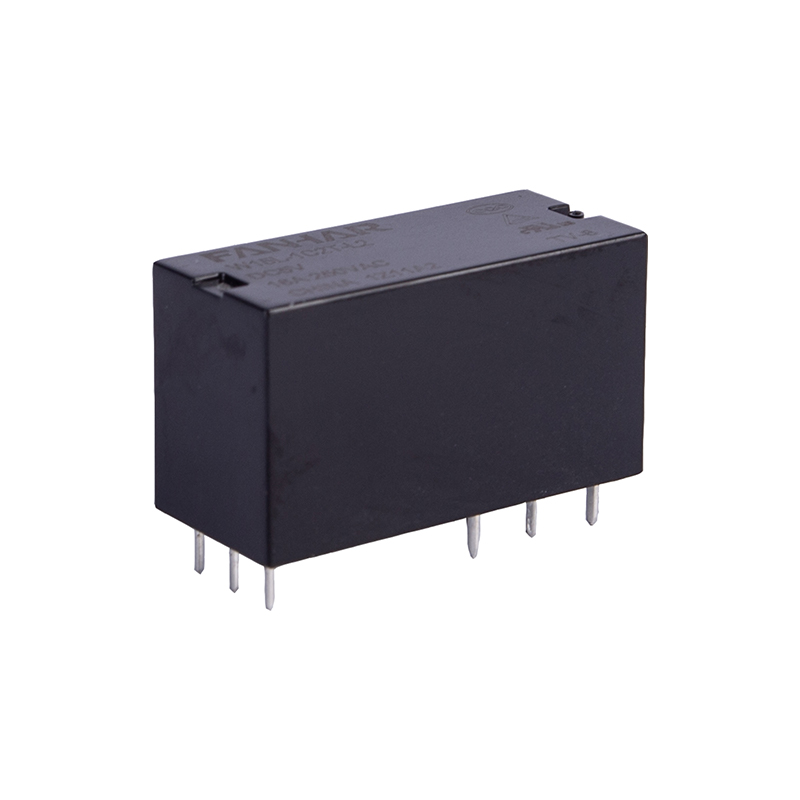

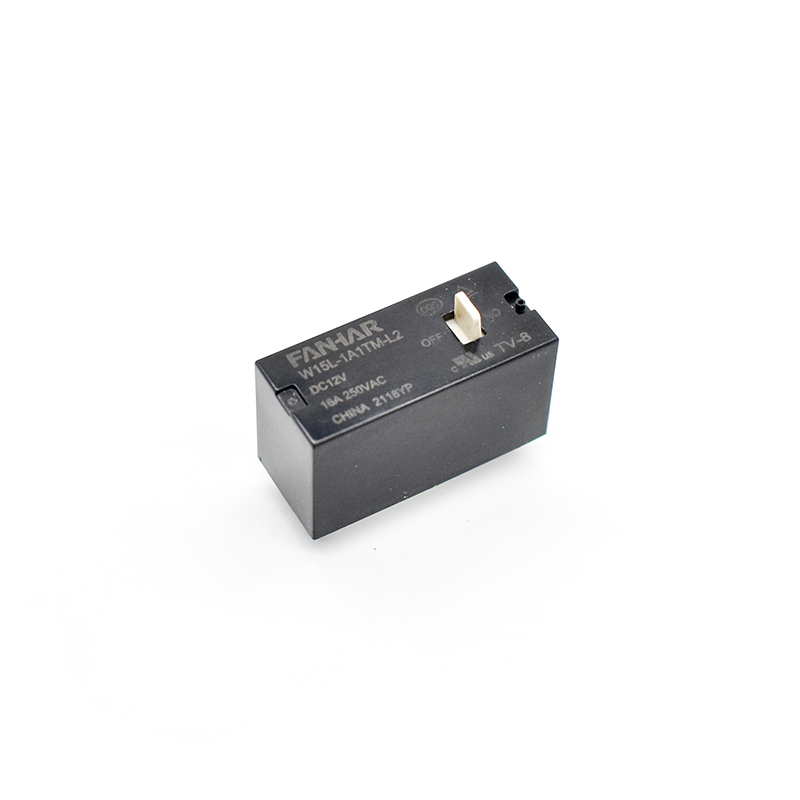

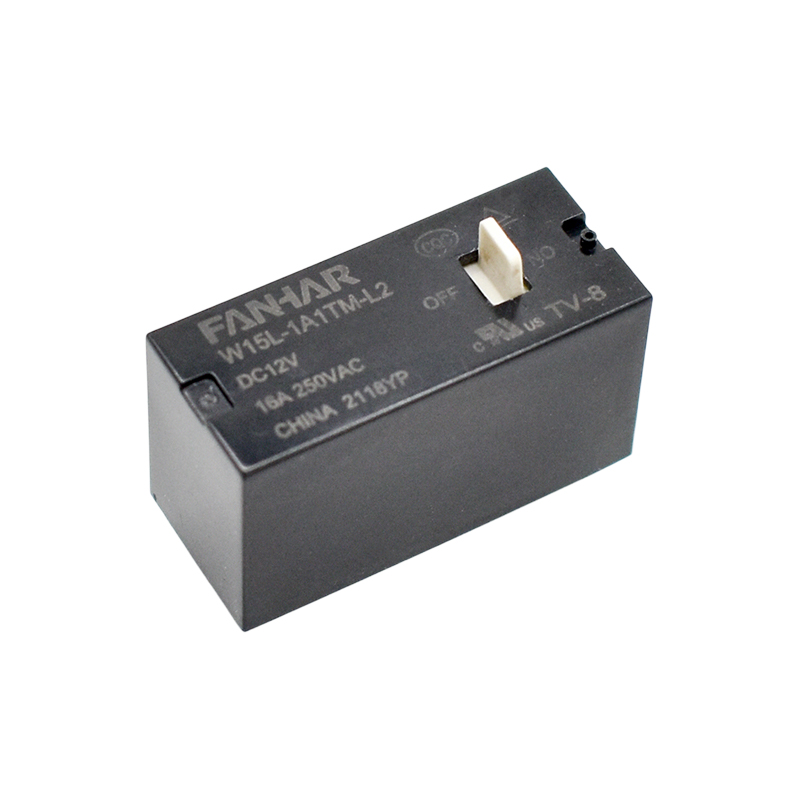

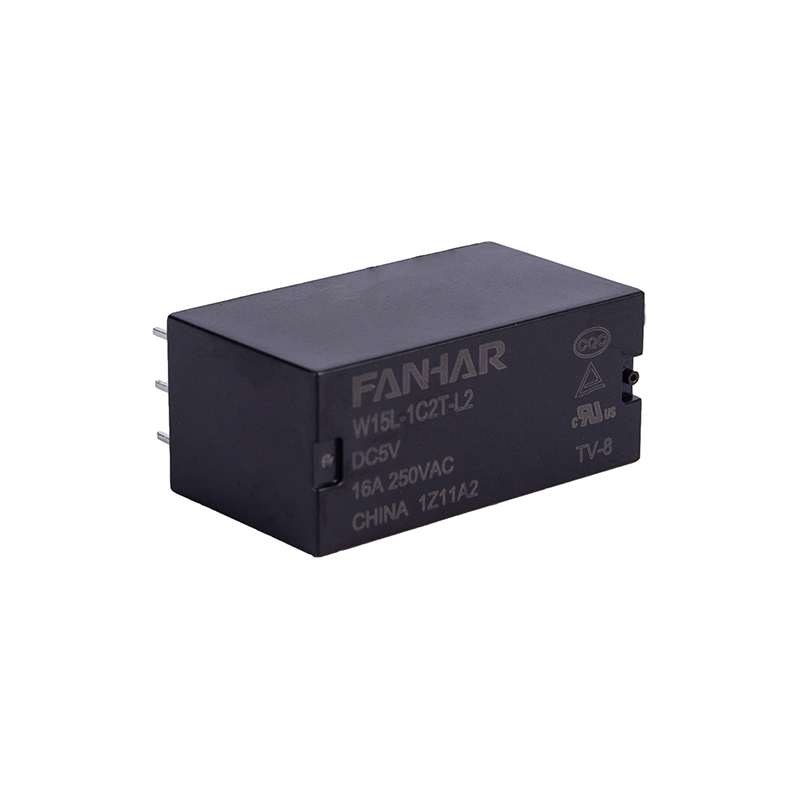

W15L 16A 20A Реле с блокировкой, соответствующее UL TUV CQC

Технические характеристики

Товар

Контактные данные

Договоренность о контактах

1А, 1Б, 1С

Контактное сопротивление (начальное)

≤50 мОм (6 В постоянного тока, 1 А)

Контактный материал

АгСно ₂

Номинальное значение

Номинальная нагрузка (сопротивление нагрузки)

20А 250В переменного тока

16 А, 250 В переменного тока (стандарт)

Макс. напряжение переключения

277 В переменного тока

Максимальный ток переключения

20А

Макс. коммутационная способность

5000ВА

Минимальная допустимая нагрузка

5 В постоянного тока, 100 мА

Электрические характеристики

Сопротивление изоляции (начальное)

1000 МОм (500 В постоянного тока)

Диэлектрическая прочность (начальная)

Между открытыми контактами

1000 В переменного тока, 1 мин.

Между катушкой и контактами

1A/1B: 4000 В переменного тока, 1 минута    1C: 3000 В переменного тока, 1 минута

Установить время

≤15 мс

Сбросить время

≤15 мс

Механические характеристики

Ударопрочность

Функциональный

98 м/с ² (10Г)

Разрушительный

980 м/с ² (100Г)

Устойчивость к вибрации

10–55 Гц 1,5 мм DA

Выносливость

Механический

1× 10 ⁶ ОП

Электрический (комнатная температура)

20А

16А

250 В переменного тока

250 В переменного тока

5× 10 ⁴ ОП(ON/OFF= 1s/9s)
1× 10 ⁵ ОП(ON/OFF= 1s/9s)

Условия эксплуатации

Температура окружающей среды

-40℃~85/105℃

Влажность

от 5 % до 90 %

Прекращение действия

печатная плата

Вес единицы

Около 15 г

Строительство

Пластиковый уплотнитель, защищенный флюсом
