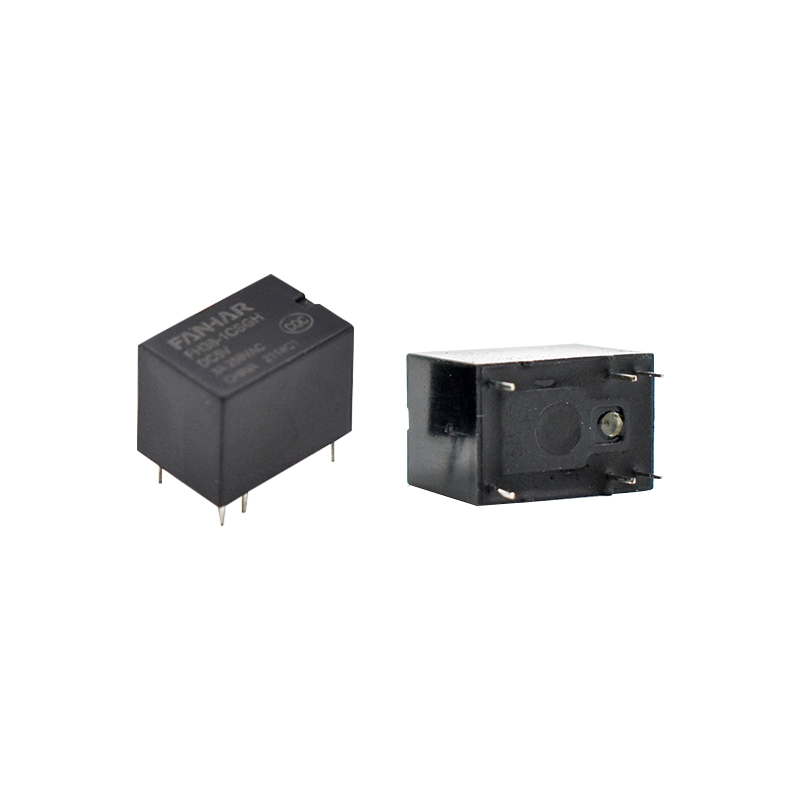

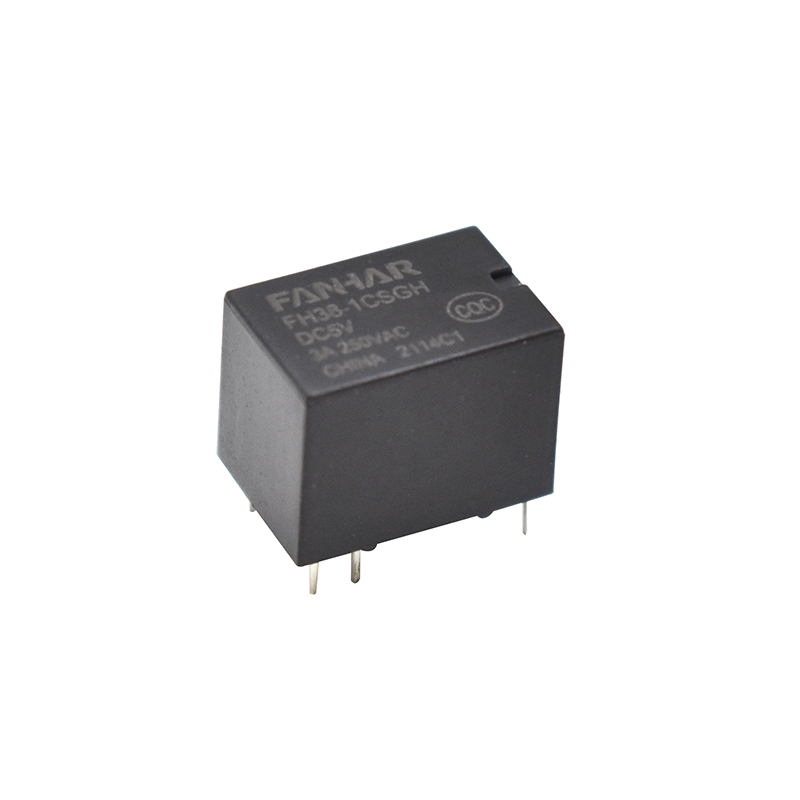

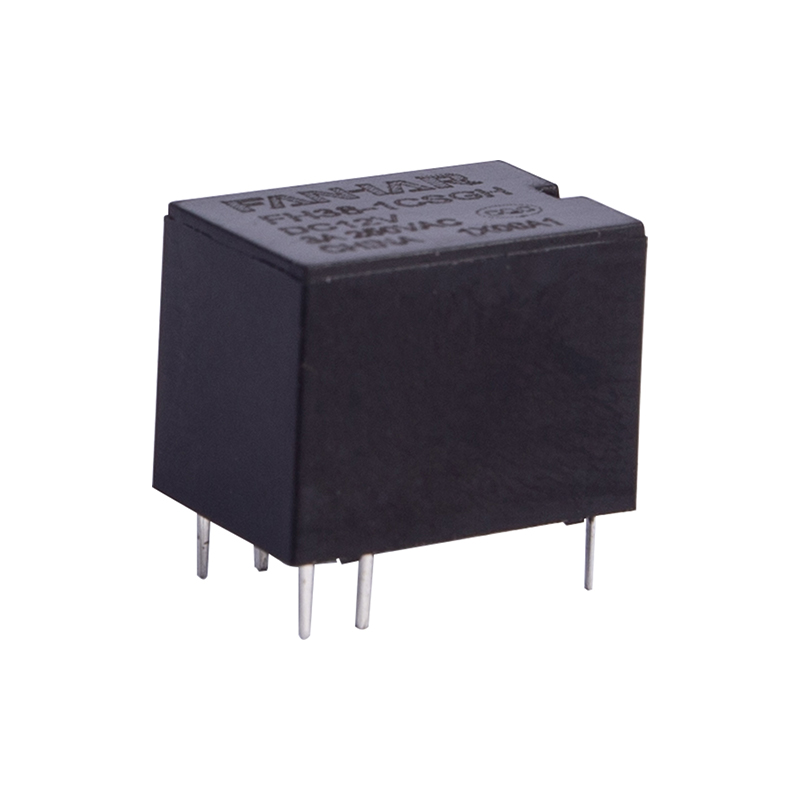

FH38/FH38A Сигнальное реле 3A Соответствует стандарту CQC

FH38/FH38A Сигнальное реле 3A Соответствует стандарту CQC

Особенности:

Возможность переключения 3А

Расположение контактов:1С

Высокая чувствительность, мощность катушки 200 мВт

Стандартный двухлинейный терминал (DIP-корпус)

Сверхмаленький тип, позолоченный, позолоченный контакт

Экологически чистый продукт (соответствует RoHS)

Контурные размеры::(15,5×10,5×11,5) мм

Основное применение: Защита электропитания, Автоматизация, Связь

  • Параметры
  • Применение
  • Описание
Параметры

Технические параметры

Элемент

Контактные данные

Контактная договоренность

Контактное сопротивление (начальное)

≤100 мОм(6 В постоянного тока 0. 1А)

Контактный материал

Позолоченный AgNi

Номинальное значение

Номинальная нагрузка (нагрузка сопротивления)

3А 250В переменного тока

Макс. напряжение переключения

277В переменного тока

Макс. ток переключения

Макс.коммутационная мощность

750ВА

Мин.допустимая нагрузка

5 В постоянного тока 100 мА

Электрические характеристики

Сопротивление изоляции (начальное)

1000 МОм (500 В постоянного тока)

Диэлектрическая прочность (начальная)

Между открытыми контактами

500 В переменного тока, 1 мин

Между катушкой и контактами

1000 В переменного тока, 1 мин

Время работы

≤10мс

Время выпуска

≤5мс

Механический

производительность

Шок

сопротивление

Функциональный

98м/с 2 (10г)

Разрушительный

980м/с 2 (100г)

Вибростойкость

10 Гц~55 Гц 1,5 мм DA

Выносливость

Механический

1× 10 7 опс

Электричество (комнатная температура)

3А 250В переменного тока 5× 10 4 опс (ON/OFF= 1s/9s)

Рабочее состояние

Температура окружающей среды

-25℃~70℃

Влажность

от 5% до 85%

Прекращение

ПХБ (инкапсуляция DIP)

Вес единицы

Приблизительно 5 г

Строительство

Пластиковая герметизация, защита от флюса
