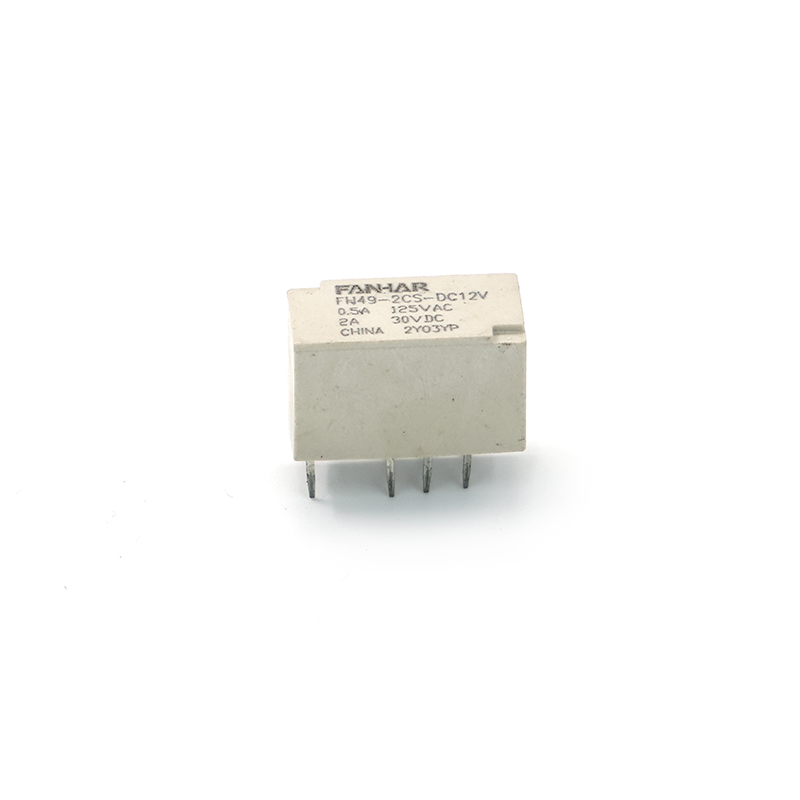

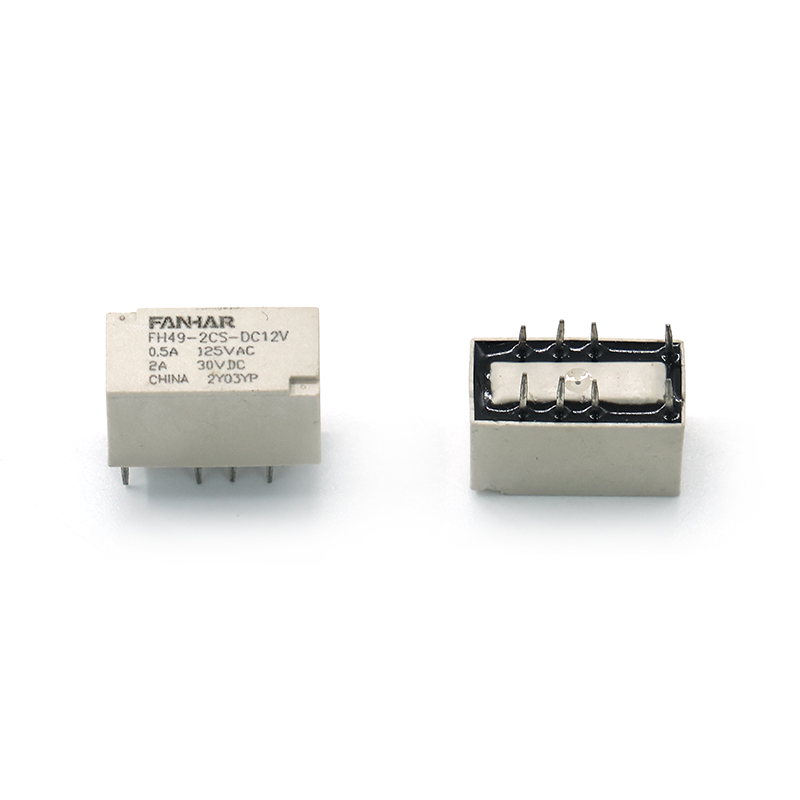

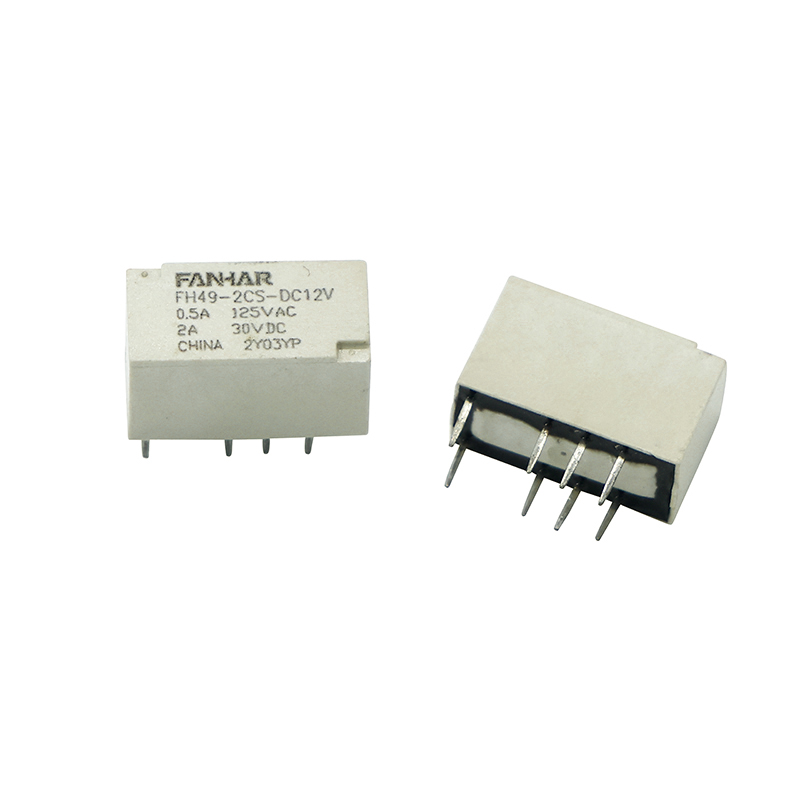

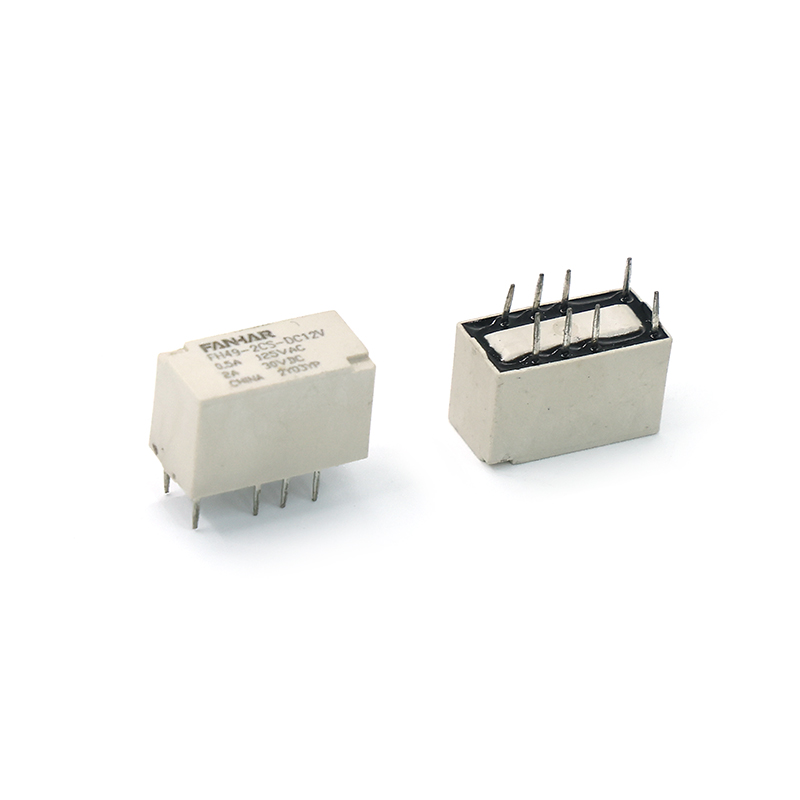

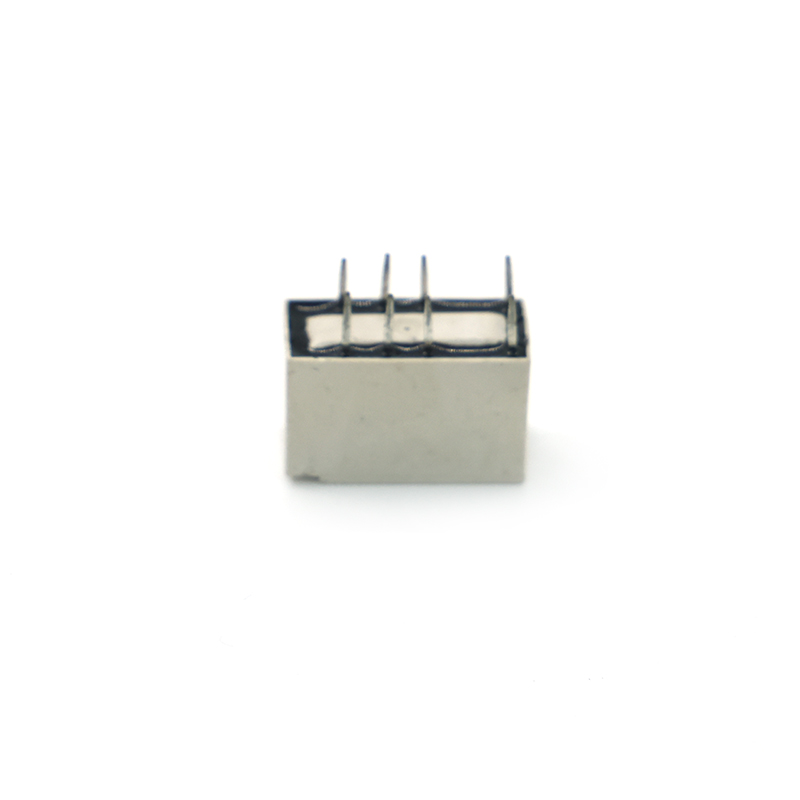

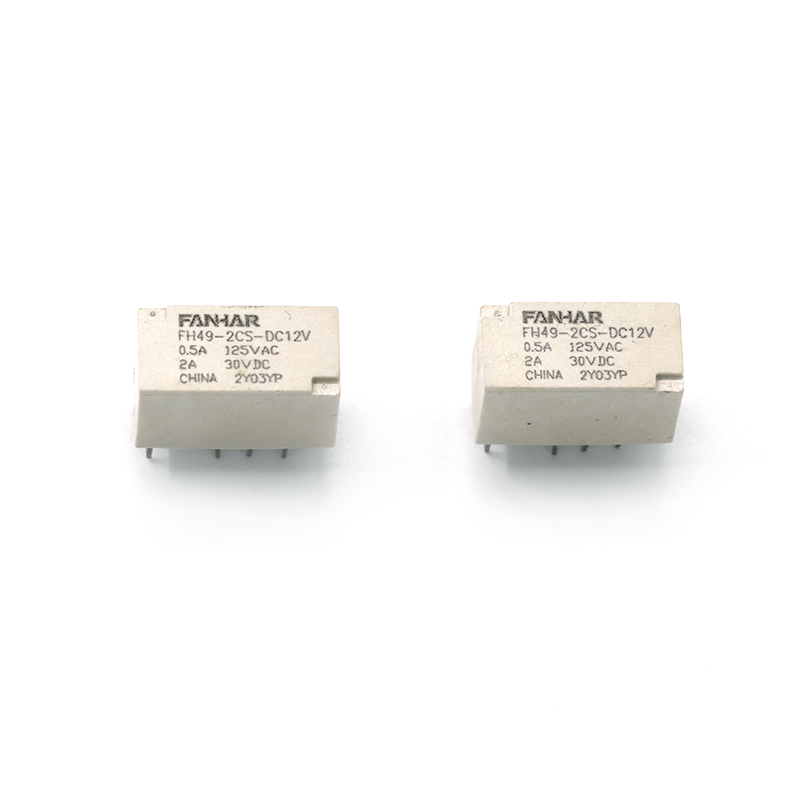

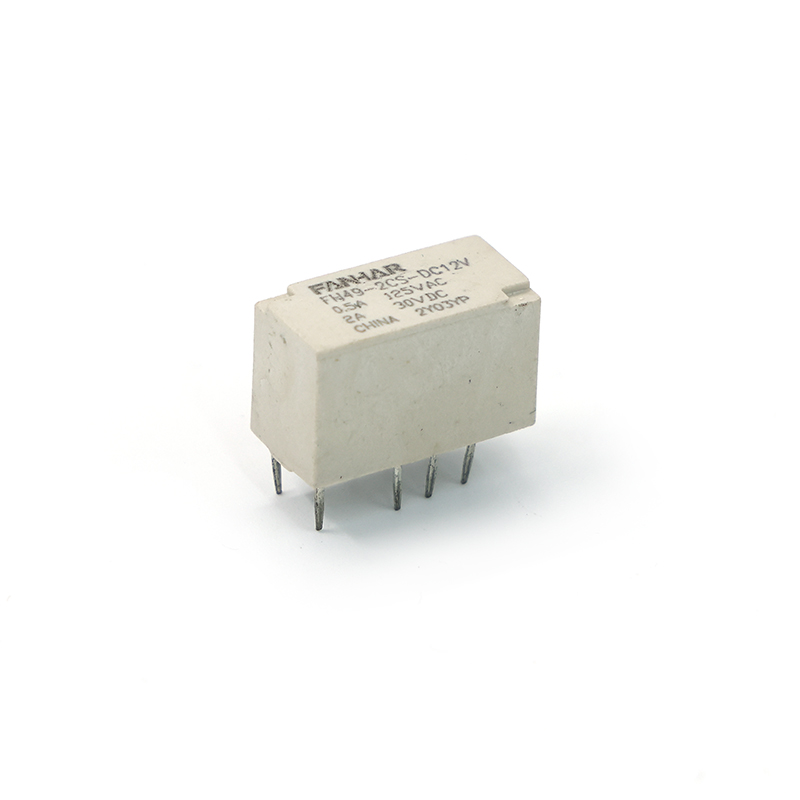

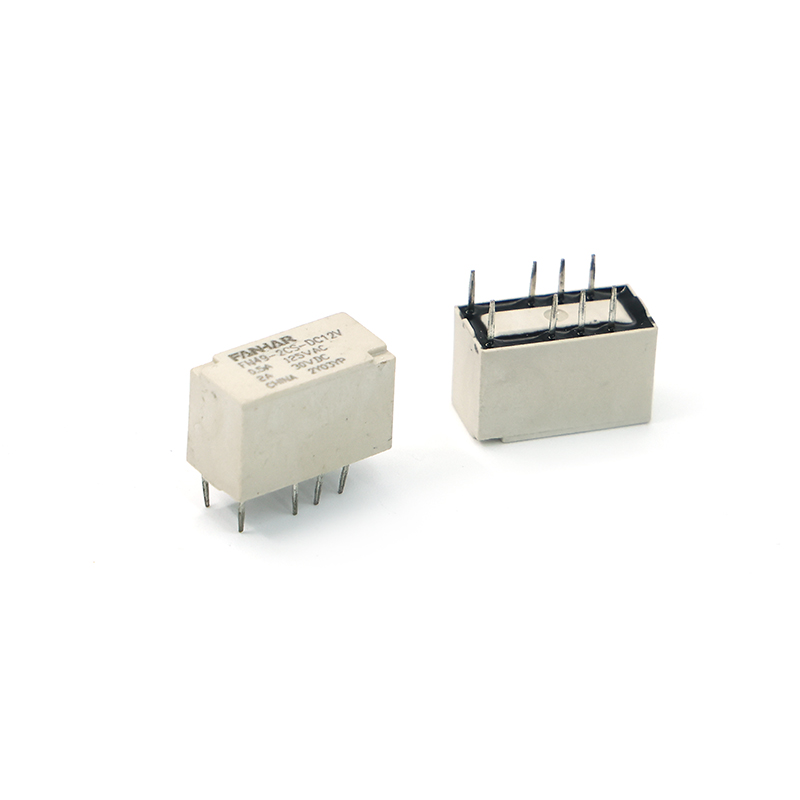

FH49 0,5 А 2 А 3 А Сигнальное реле

Особенности:

Сигнальное реле третьего поколения

Устойчивое к перенапряжению (между катушкой и контактами): 2,5 кВ.

Соответствие EN60950/EN41003

Примите раздвоенную контактную форму

Доступны моностабильные и магнитоудерживаемые изделия.

Габаритные размеры: (15*7,5*9,4) мм

Основное применение: защита электропитания, автоматизация, связь

Параметры

Технические характеристики	Товар
Контактные данные	Договоренность о контактах			2С
	Контактное сопротивление (начальное)			≤100 мОм (10 мА, 30 мВ постоянного тока)
	Контактный материал			AgNi позолоченный
Номинальное значение	Номинальная нагрузка (сопротивление нагрузки)			2А 30 В постоянного тока 3А 30 В постоянного тока 0,5 А 125 В переменного тока
	Макс. напряжение переключения			277 В переменного тока/220 В постоянного тока
	Максимальный ток переключения			4А
	Макс. коммутационная способность			62,5 ВА/90 Вт
	Мин.допустимая нагрузка			10мВ 10А
Электрические характеристики	Сопротивление изоляции (начальное)			1000 МОм (500 В постоянного тока)
	Диэлектрическая прочность (начальная)	Между открытыми контактами		1000 В переменного тока, 1 мин.
		Между катушкой и контактами		1500 В переменного тока, 1 мин.
	Импульсное напряжение	Между открытыми контактами(10/160ɥs)		1500 В переменного тока (FCC, часть 68)
		Между катушкой и контактами(2/10ɥs)		2500 В переменного тока (Телекордия)
	Время работы			≤4 мс
	Время выпуска			≤4 мс
Механические характеристики	Ударопрочность		Функциональный	735 м/с ² (75г)
			Разрушительный	980 м/с ² (100г)
	Устойчивость к вибрации			10–55 Гц, 3,3 мм DA
Выносливость	Механический			1× 10 ⁷ ОП
	Электрический (комнатная температура)			2A 30 В постоянного тока 1× 10 ⁵ ОП(ON/OFF= 1s/9s)
Условия эксплуатации	Температура окружающей среды			-40℃~85℃
	Влажность			от 5 % до 85 %
Прекращение действия				Печатная плата (DIP-инкапсуляция)
Вес единицы				Около 2 г
Строительство				Пластиковый запечатанный

Описание

Раздвоенная контактная форма сигнального реле FH49 имеет раздвоенную контактную форму, которая предназначена для повышения надежности и стабильности передачи сигнала. Это реле относится к третьему поколению сигнальных реле и соответствует стандартам EN60950/EN41003. Он подходит для таких областей, как защита электропитания, автоматическое управление и связь. Раздвоенная форма контактов сигнального реле FH49 работает одновременно через два независимых контакта, обеспечивая более высокую надежность при коммутации малых токов и низких напряжений. Такая конструкция не только уменьшает механические помехи между контактами, но также увеличивает срок службы и стабильность передачи сигнала. Кроме того, реле поддерживает два типа: моностабильное и с магнитной фиксацией, и пользователи могут выбрать подходящую версию в соответствии со своими потребностями. Сигнальное реле FH49 имеет герметичную конструкцию, которая может эффективно предотвращать влияние факторов окружающей среды на оборудование, обеспечивая при этом хорошие электрические изоляционные характеристики. Его контактный материал позолочен или посеребрен, что может обеспечить высокую чувствительность и надежность при передаче сигнала малой мощности. Реле имеет широкий диапазон напряжений катушки, включая 5 В, 6 В, 9 В, 12 В, 18 В и 24 В, что подходит для различных сценариев применения. Сигнальное реле FH49 имеет габаритные размеры 15×7,5×9,4 мм. Он имеет гибкие методы установки и может быть установлен непосредственно на печатной плате или путем подключения и отключения. Расстояние между контактами составляет 8,0–5,0 мм, что соответствует стандарту упаковки DIP и легко интегрируется в различные электронные устройства. Благодаря двойной разъемной форме контактов, высокой надежности и гибким методам установки сигнальное реле FH49 стало незаменимым ключевым компонентом в промышленном оборудовании управления, связи и системах автоматизации.
