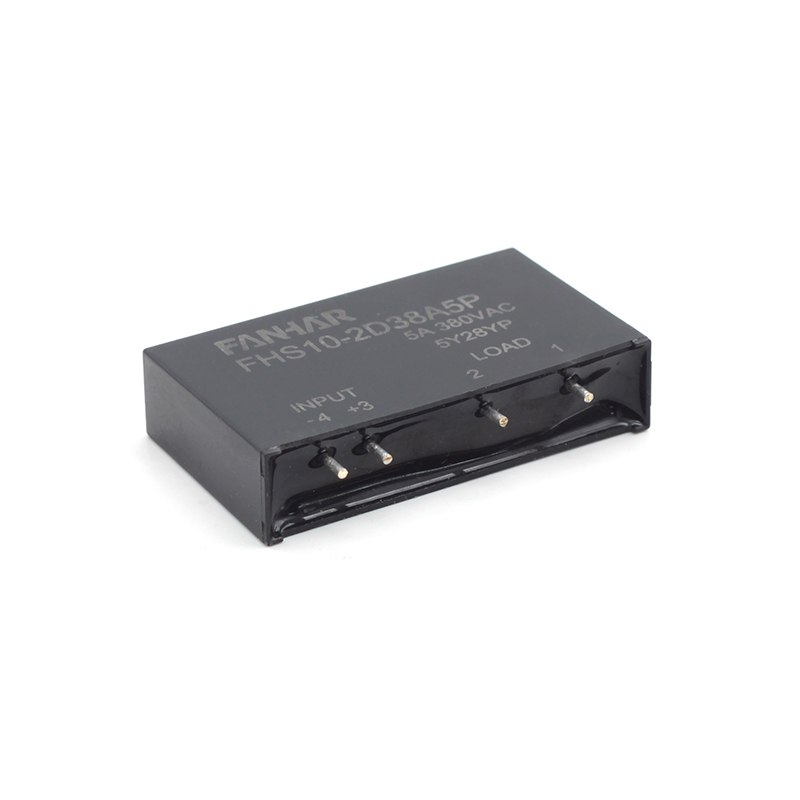

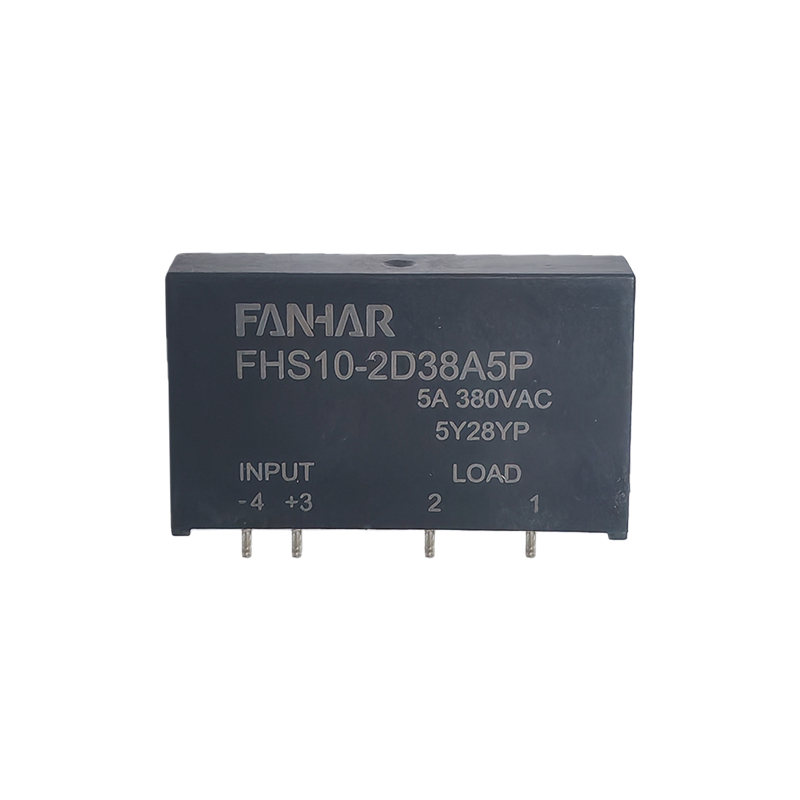

Твердотельное реле FHS10 5A 24A 38A 48A

Твердотельное реле FHS10 5A 24A 38A 48A

Особенности:

  • Бесконтактный переключатель имеет длительный срок службы, высокую надежность, высокую скорость переключения и низкую мощность управления;
  • Ток нагрузки    5A75 В переменного тока~264 В переменного тока
  • Фотоэлектрическая изоляция, диэлектрическая прочность 2500 В переменного тока.
  • ТТЛ-совместимый
  • монтаж на печатную плату,
  • Экологически чистый продукт (соответствует RoHS)
  • Габаритные размеры: (44,5×10,5×26) мм.
  • Основные области применения: электромагнитные клапаны, электродвигатели, лампы накаливания, коммуникационное и сетевое оборудование, компьютерные терминалы, цифровое аудио- и видеооборудование, системы управления и инструменты, медицинские приборы, развлекательные заведения и т. д.;
  • ГБ/Т 36640-2018;МЭК 62314:2006
  • Параметры
  • Применение
  • Описание
Параметры

ВХОДНЫЕ ХАРАКТЕРИСТИКИ (Ta=25℃)

Диапазон управляющего напряжения

Д

(4~32) В постоянного тока

(9,6~14,4) В постоянного тока

(19,2~28,8) В постоянного тока

24А

19,2 В~28,8 В~

110А

85 В переменного тока ~ 132 В переменного тока

220А

175 В~264 В~

Необходимо включить напряжение

Д

4 В постоянного тока

9,6 В постоянного тока

19,2 В постоянного тока

24А

19,2 В переменного тока

110А

85 В переменного тока

220А

175 В переменного тока

Необходимо отключить напряжение

1 В постоянного тока

Макс. входной ток

10 мА

ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ (Ta=25℃)

Диапазон напряжения нагрузки

24А

24 В~280 В~

38А

24 В переменного тока ~ 440 В переменного тока

48А

24 В переменного тока ~ 530 В переменного тока

Диапазон тока нагрузки

0,1~5А

Макс. импульсный ток (10 мс)

320А (10 мс)

Макс. I²t для предохранителя (10 мс   A2S)

512

Макс. ток утечки в выключенном состоянии

≤5 мА

Макс. падение напряжения во включенном состоянии

1,5 В (среднеквадратичное значение)

Макс. время включения

Зеркросс

≤1/2 Цикл 1 мс

Случайный

≤1 мс

Макс. время выключения

≤1/2 Цикл 1 мс

Макс. переходное напряжение

800ВпК

Мин. выключенное состояние (dv/dt)

1000 В/мкс

Макс. напряжение перехода через ноль

±15 В

Мин. коэффициент мощности

0.5

ОБЩИЕ ХАРАКТЕРИСТИКИ (Ta=25℃)

Дielectric strength(input to output)

4000 В переменного тока     50 Гц/60 Гц    1 мин

Сопротивление изоляции

1000 МОм (500 В постоянного тока)

Перенапряжение (1,2/50 мкС)

4кВ

Механический

производительность

Шок

сопротивление

Функциональный

98м/с2

Дestructive

980 м/с2

Устойчивость к вибрации

10–55 Гц 1,5 мм DA

Рабочая температура

-30℃~80℃

Температура хранения

-40℃~100℃

Влажность окружающей среды

45%~85%

Вес единицы

Приблизительно 20 г
