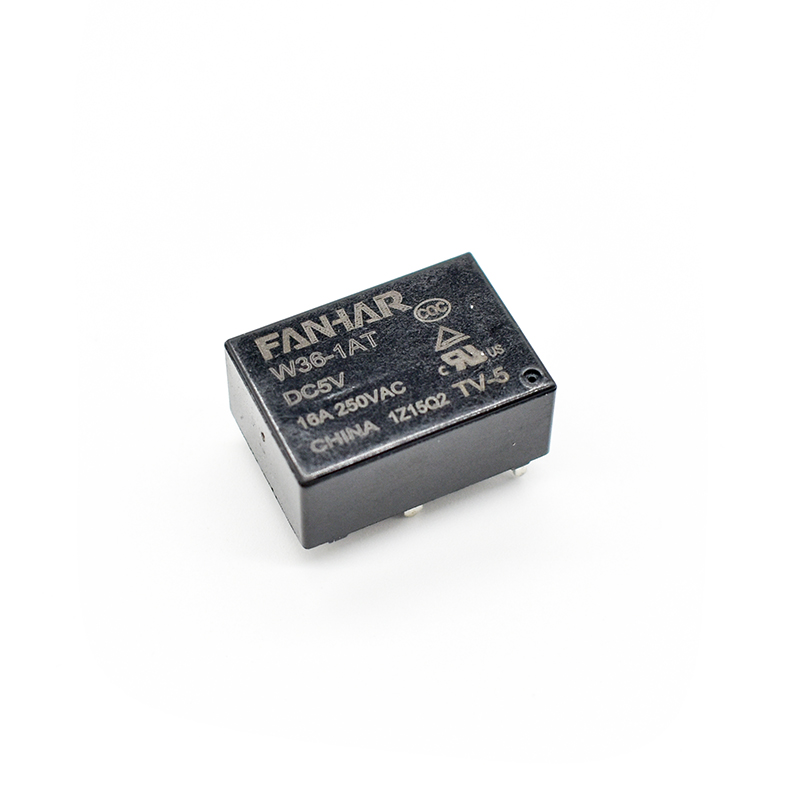

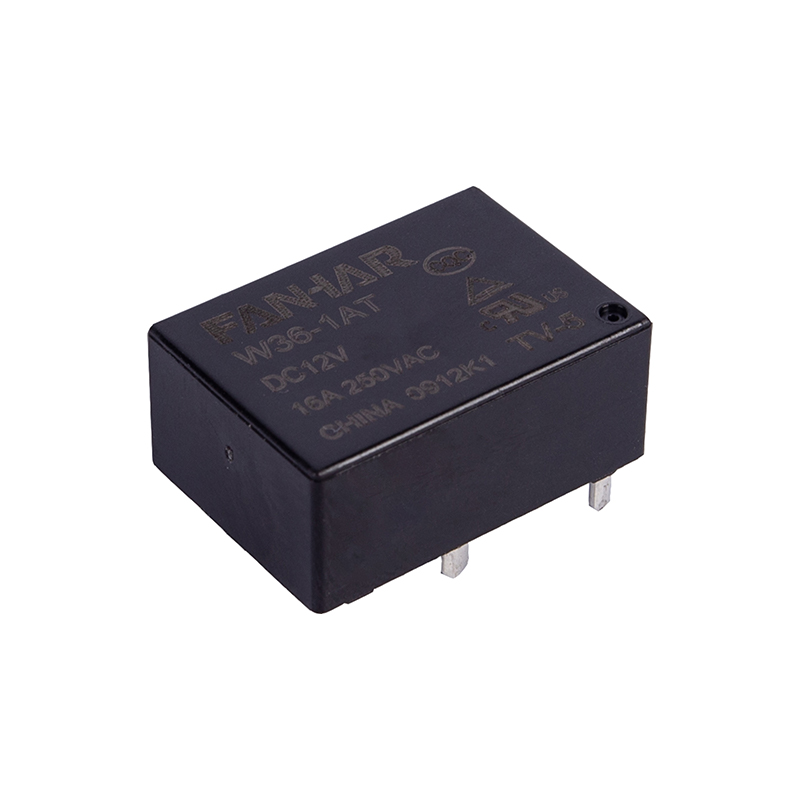

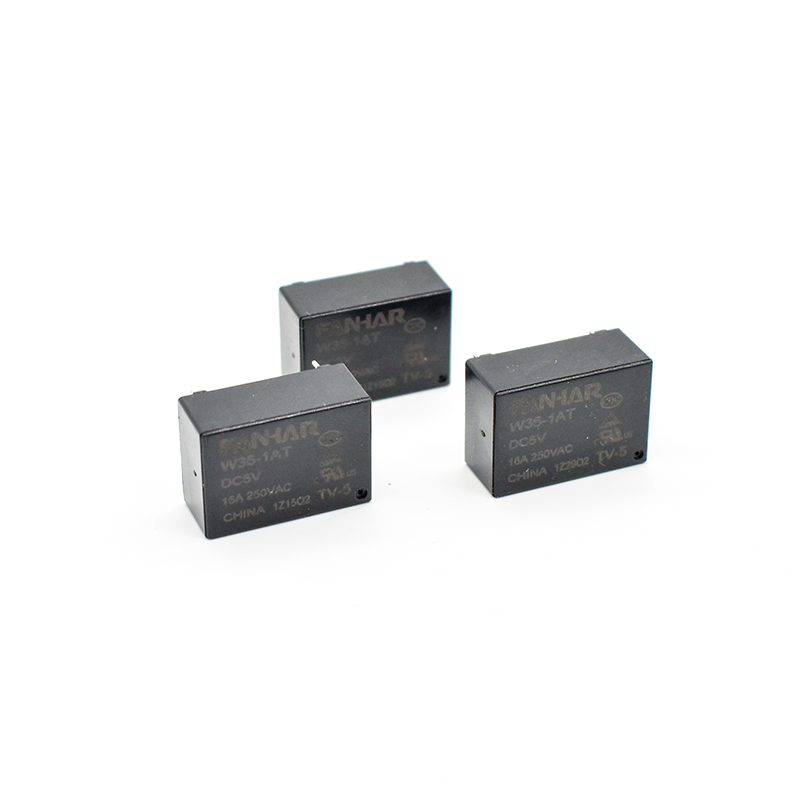

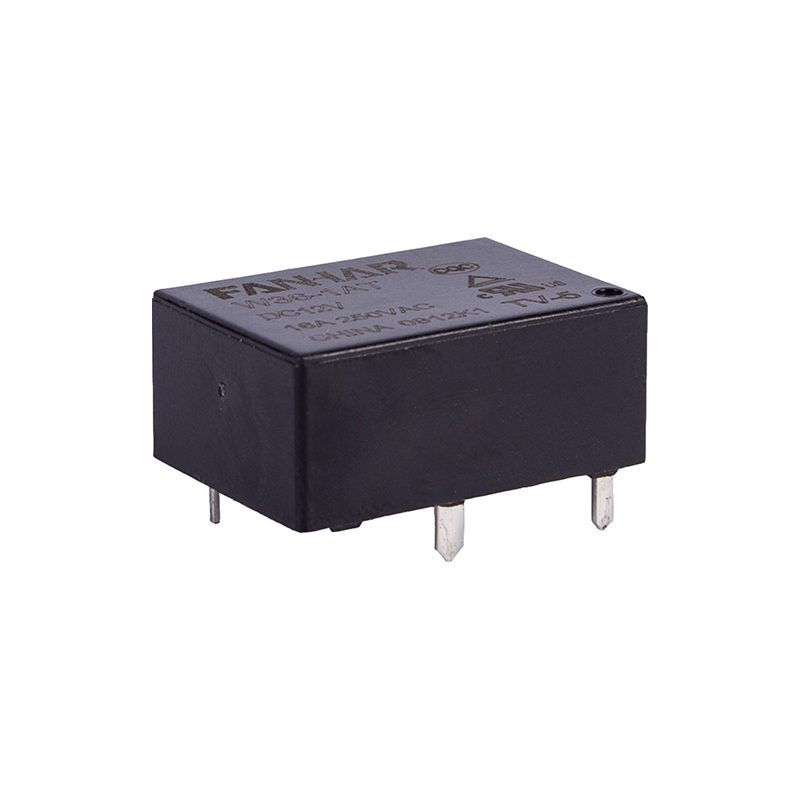

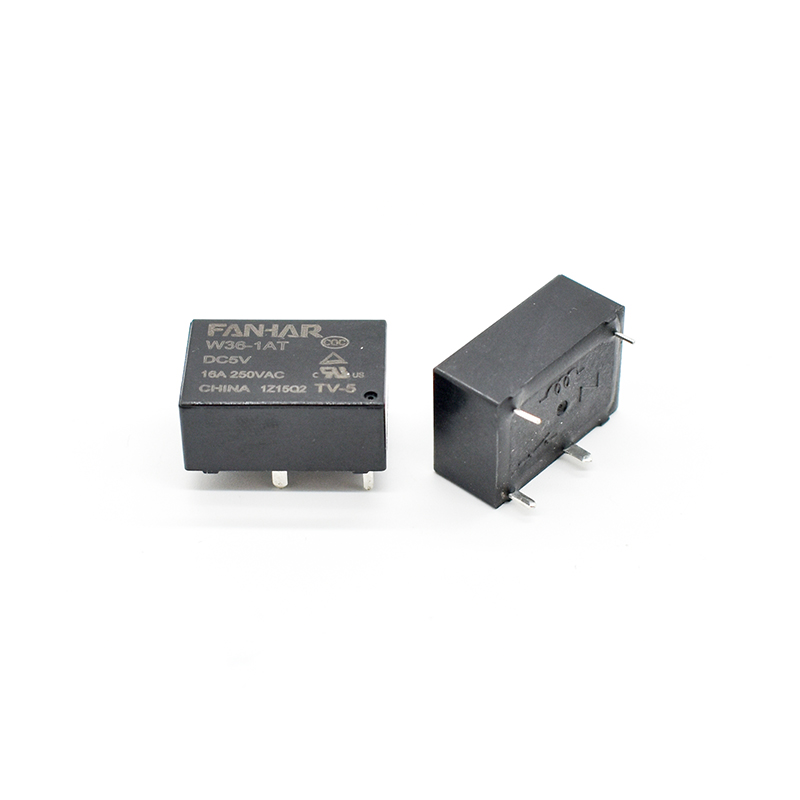

W36 Силовое реле 16A 20A Соответствует стандартам UL, TUV, CQC

W36 Силовое реле 16A 20A Соответствует стандартам UL, TUV, CQC

Характеристики:

  • Коммутационная способность: 16 А
  • Конфигурация контактов: 1A
  • Стандартные клеммы для печатного монтажа
  • Высота изделия: 10 мм, подходит для плоского монтажа
  • Доступны исполнения с рабочей температурой до 105 °C
  • Система изоляции по UL: класс F
  • Экологичный продукт (соответствует директиве RoHS)
  • Габаритные размеры: 23,0 × 16,0 × 10,0 мм
  • Основное применение: бытовая техника, умный дом
  • Параметры
  • Применение
  • Описание
Параметры

Технические параметры

Элемент

Контактные данные

Контактная договоренность

Контактное сопротивление (начальное)

≤100 мОм (6 В постоянного тока 1 А)

Контактный материал

AgSnO 2

Номинальное значение

Номинальная нагрузка (нагрузка сопротивления)

16А 250В переменного тока

Макс. напряжение переключения

277В переменного тока

Макс. ток переключения

16А

Макс.коммутационная мощность

4000ВА

Мин.допустимая нагрузка

5 В постоянного тока 100 мА

Электрический

производительность

Сопротивление изоляции (начальное)

1000 МОм (500 В постоянного тока)

Диэлектрическая прочность (начальная)

Между открытыми контактами

1000 В переменного тока, 1 мин

Между катушкой и контактами

2500 В переменного тока, 1 мин

Напряжение ударопрочности

Между катушкой и контактами 10KV(1.2×50μs)

Время работы

≤10мс

Время выпуска

≤5мс

Механический

производительность

Ударопрочность

Функциональный

98м/с2(10г)

Разрушительный

980м/с2(100г)

Вибростойкость

10 Гц~55 Гц 1,5 мм DA

Выносливость

Механический

1× 10 6 опс

Электрический(Room temperature)

16А   250VAC     5× 10 4 опс (ON/OFF= 1s/9s)

Работать

состояние

Температура окружающей среды

-40℃~85/105℃

Влажность

от 5% до 90%

Прекращение

Печатная плата

Вес единицы

Приблизительно 10 г

Строительство

Пластиковая герметизация,защита от флюса
