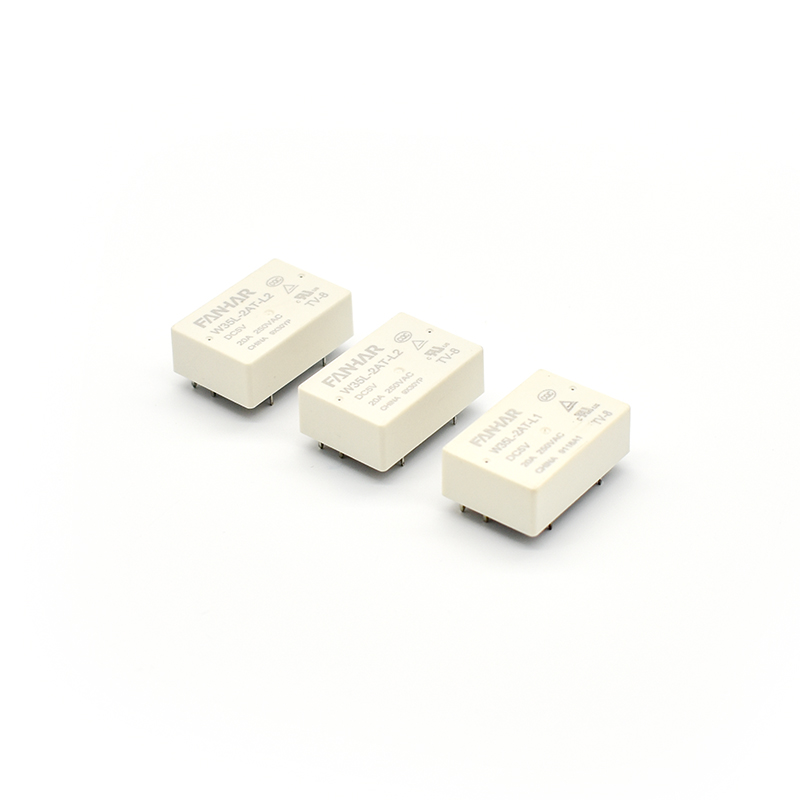

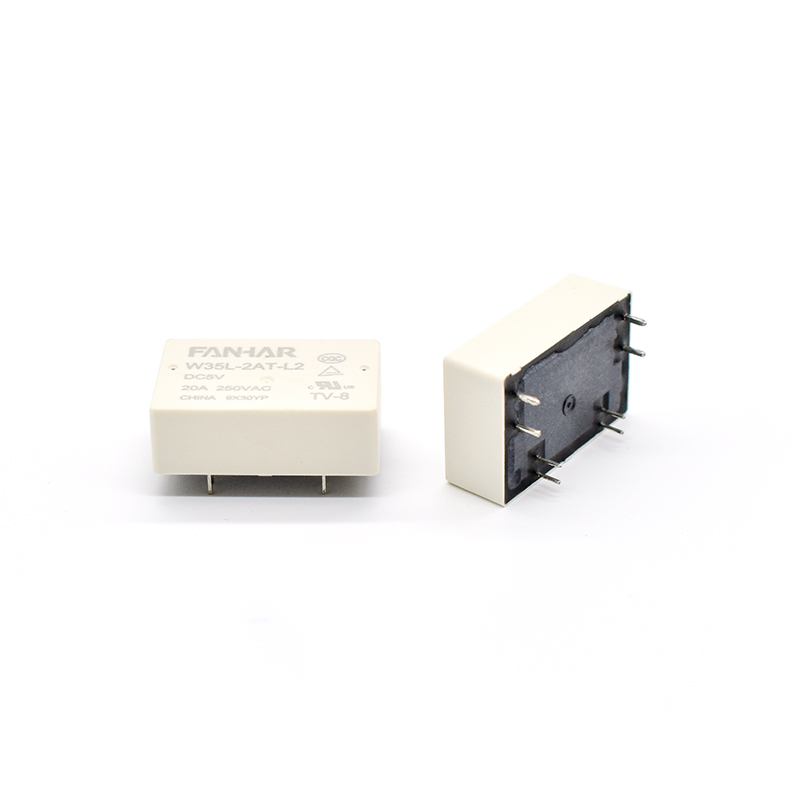

W35L 16A 20A Реле с блокировкой, соответствие UL TUV CQC

Технические характеристики

Товар

Контактные данные

Договоренность о контактах

2А, 2Б, 1А1Б

Контактное сопротивление (начальное)

≤50 мОм (6 В постоянного тока, 1 А)

Контактный материал

АгСно ₂

Номинальное значение

Номинальная нагрузка (сопротивление нагрузки)

16А   250 В переменного тока (стандарт)
20А   250 В переменного тока

Макс. переключение напряжения

277 В переменного тока

Максимальный ток переключения

20А

Макс. коммутационная способность

4000ВА

Мин. допустимая нагрузка

5 В постоянного тока, 100 мА

Электрические характеристики

Сопротивление запуску (начальное)

1000 МОм (500 В постоянного тока)

Диэлектрическая прочность (начальная)

Между открытыми контактами

1000 В переменного тока, 1 мин.

Между наборами контактов

2000 В переменного тока, 1 минута

Между катушкой и контактами

4000ВAC, 1мин

Установить время

≤15 мс

Сбросить время

≤15 мс

Механические характеристики

Ударопрочность

Функциональный

98 м/с ² (10 г)

Разрушительный

980 м/с ² (100г)

Устойчивость к вибрации

10–55 Гц 1,5 мм ДА

Выносливость

Механический

1× 10 ⁶ ОП

Электрический (комнатная температура)

16А

20А

1,5 л.с.

250 В переменного тока

250 В переменного тока

250 В переменного тока(двигатель)

1× 10 ⁵ ОП(ВКЛ/ВЫКЛ= 1с/9с)
5× 10 ⁴ ОП (ВКЛ/ВЫКЛ= 1 с/9 с)

5× 10 ⁴ ОП (ВКЛ/ВЫКЛ= 1 с/9 с)

Условия эксплуатации

Температура окружающей среды

-40℃~85℃/105℃

Влажность

от 5 % до 85 %

Прекращение действия

печатная плата

Вес изделия

Прибл. 12 г

Строительство

Связка от флюса
