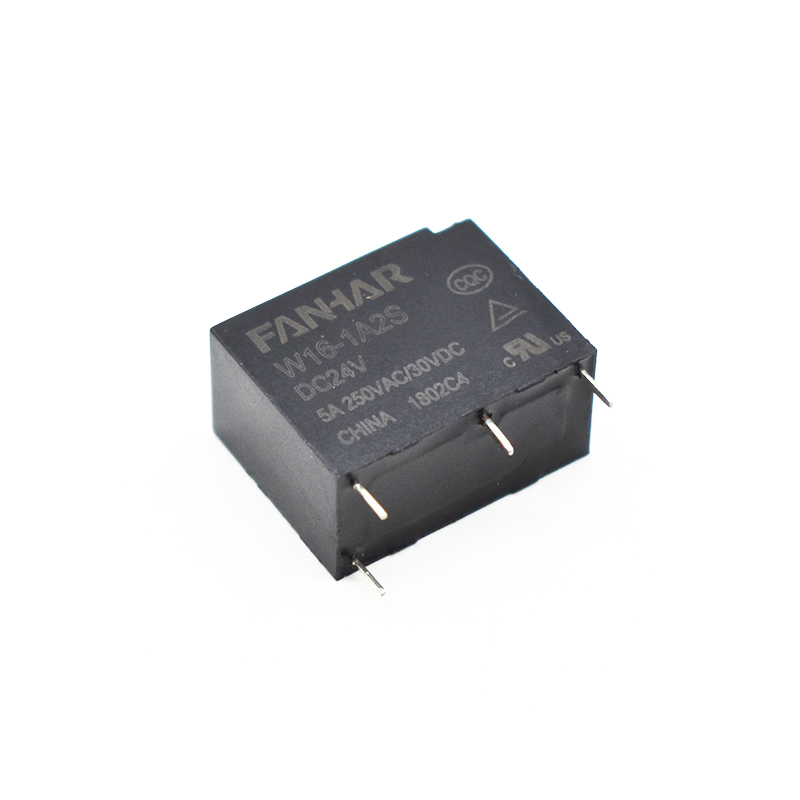

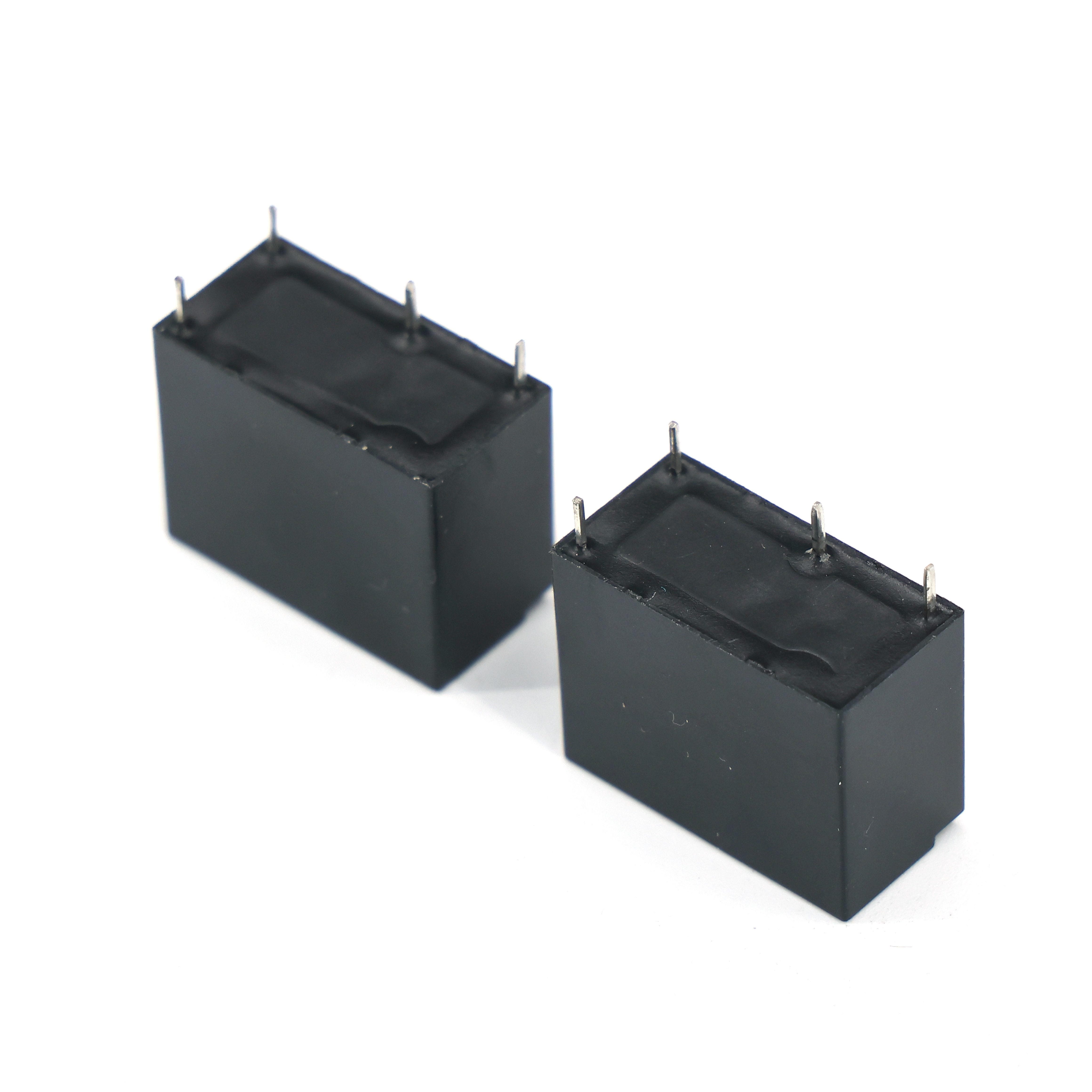

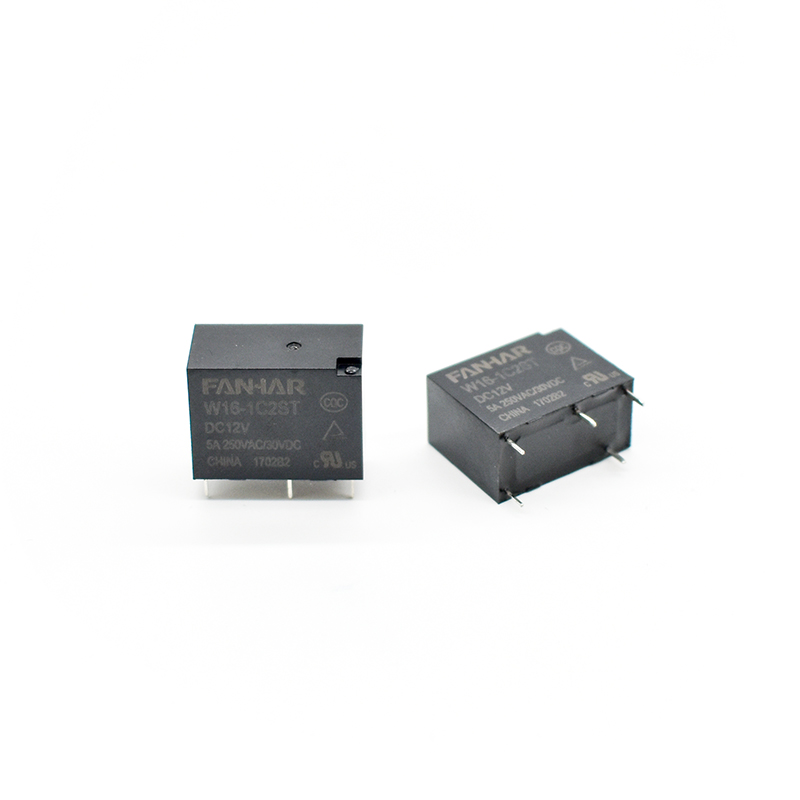

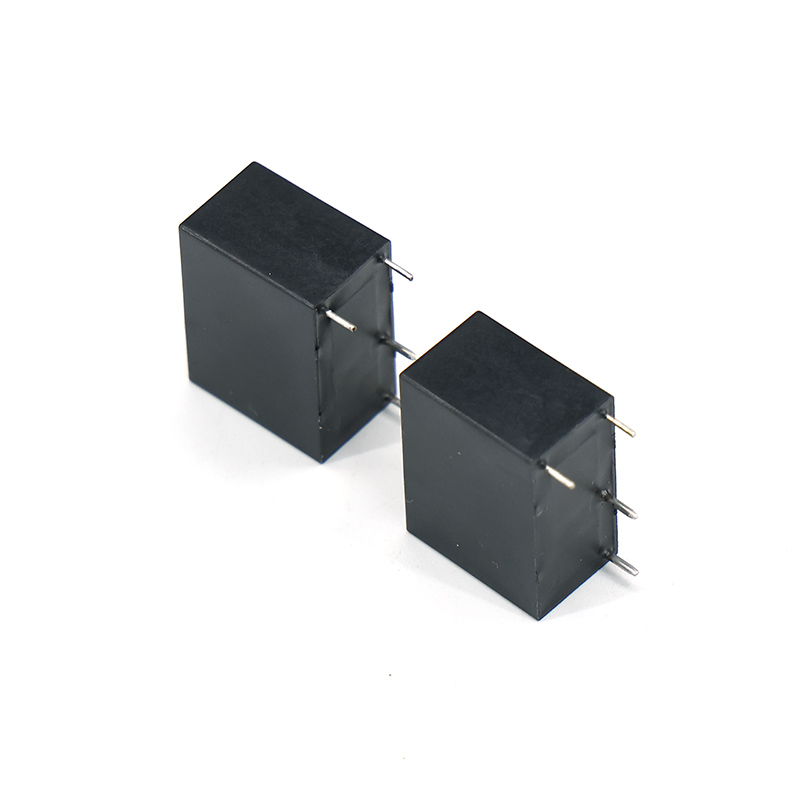

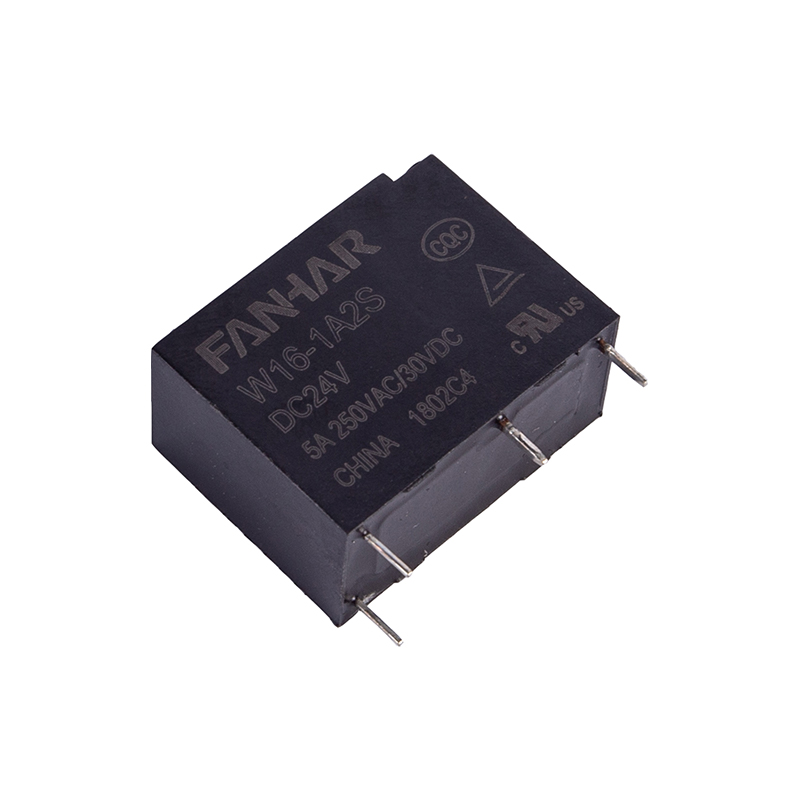

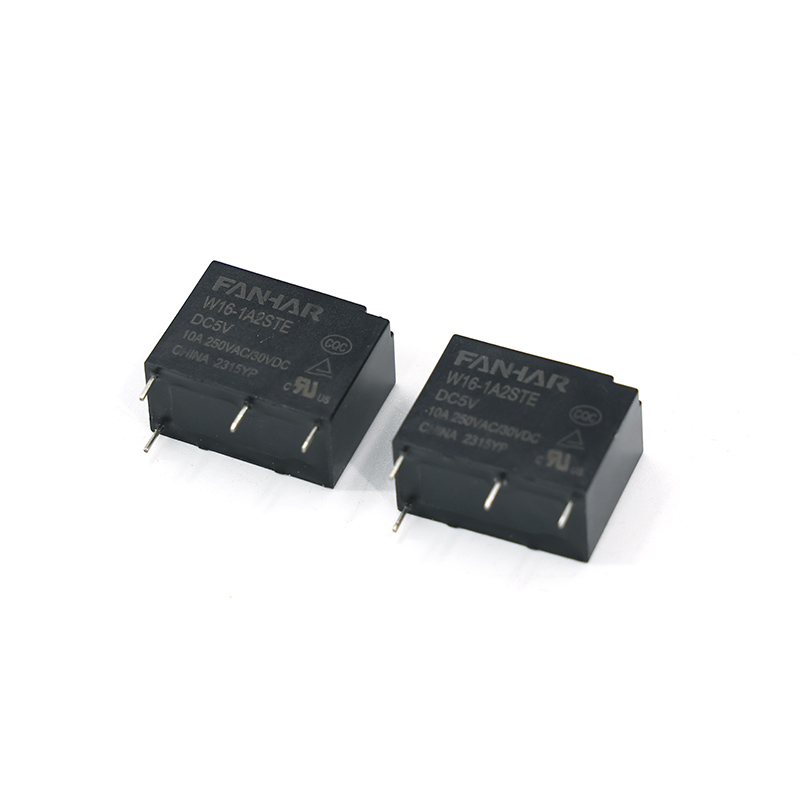

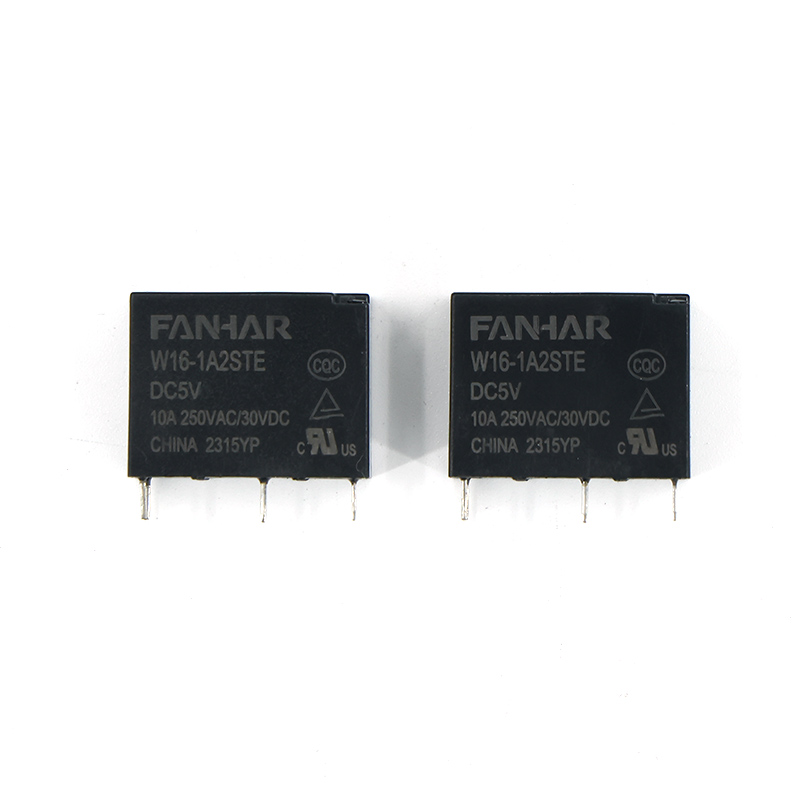

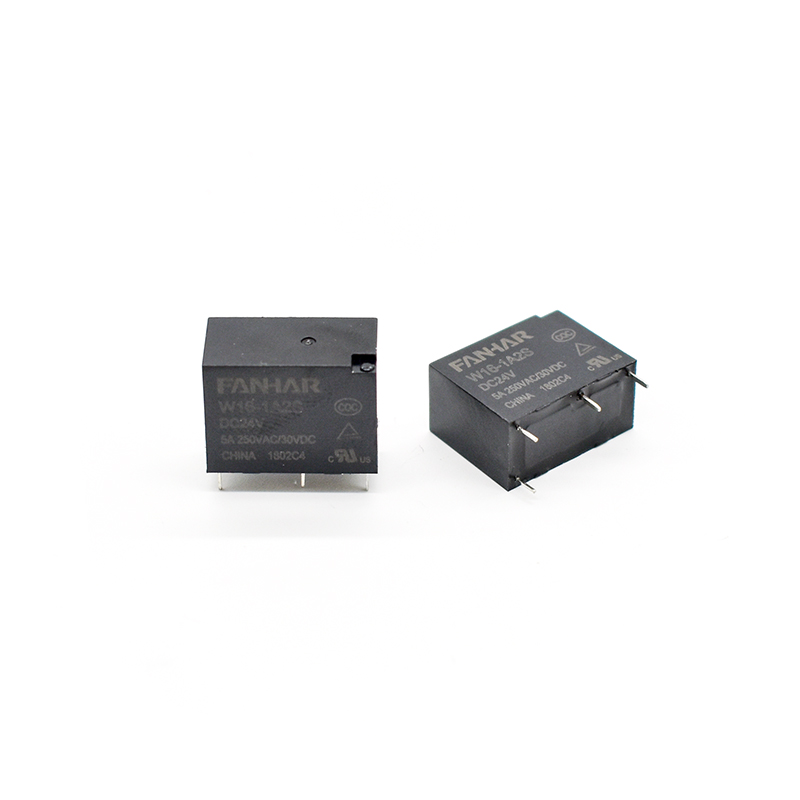

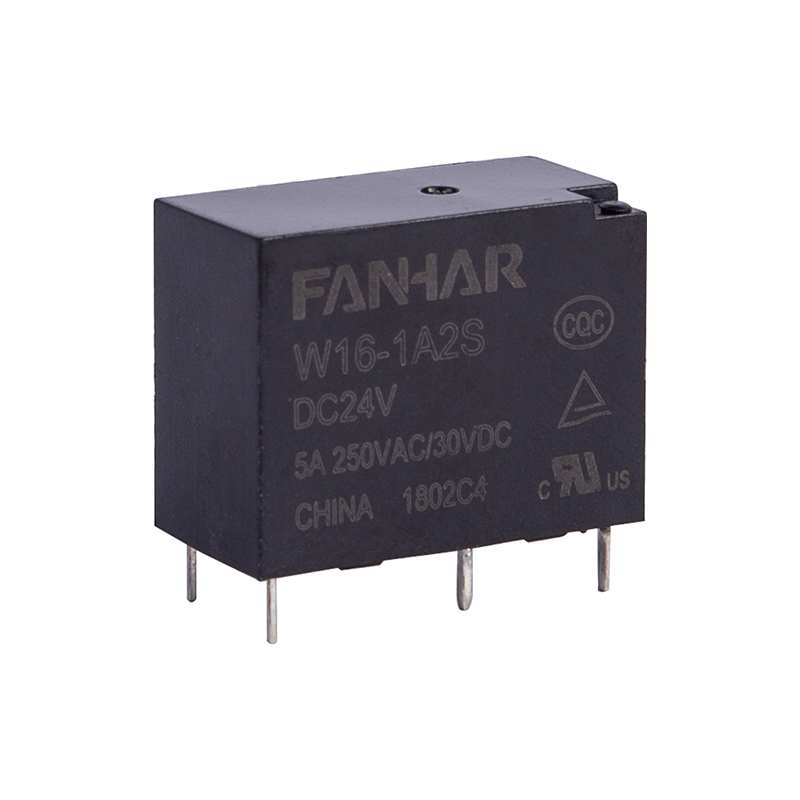

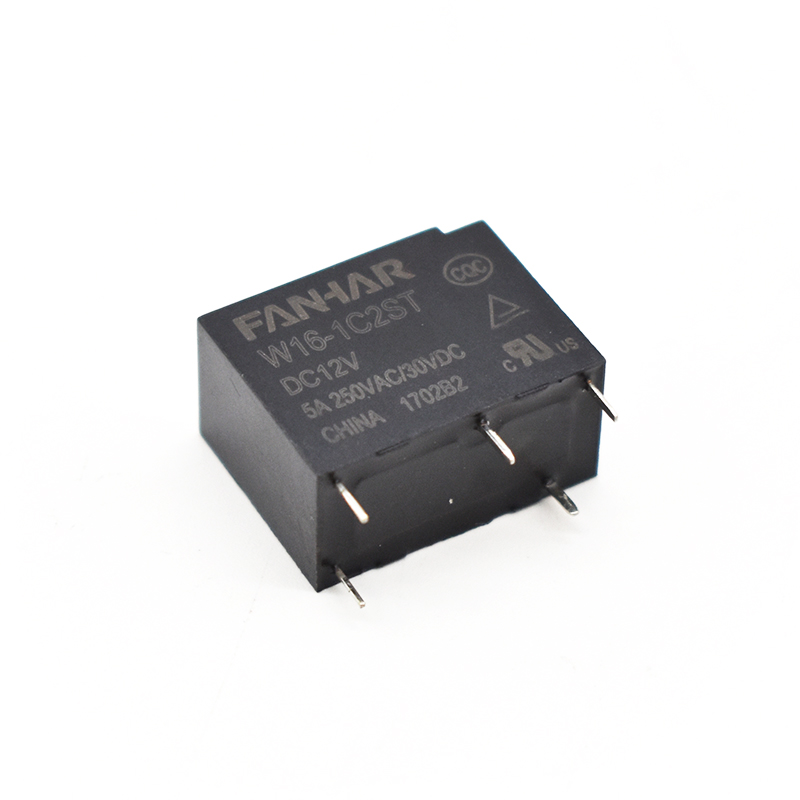

Реле мощности W16 5A 10A, соответствующее требованиям UL TUV CQC

Технические характеристики

Товар

Контактные данные

Договоренность о контактах

1А, 1Б, 1С

Контактное сопротивление (начальное)

≤100 мОм (6 В постоянного тока, 1 А)

Контактный материал

AgNi、AgSnO ₂

Номинальное значение

Номинальная нагрузка (сопротивление нагрузки)

5А     250 В переменного тока/30 В постоянного тока

10А   250 В переменного тока/30 В постоянного тока

Макс. напряжение переключения

277 В переменного тока/30 В постоянного тока

Максимальный ток переключения

10А

Макс. коммутационная способность

2500 ВА/300 Вт

Минимальная допустимая нагрузка

5 В постоянного тока, 100 мА

Электрический

производительность

Сопротивление изоляции (начальное)

1000 МОм (500 В постоянного тока)

Диэлектрическая прочность (начальная)

Между открытыми контактами

1000 В переменного тока, 1 мин.

Между катушкой и контактами

4000 В переменного тока, 1 мин.

Время работы

≤10 мс

Время выхода

≤5 мс

Механический

производительность

Ударопрочность

Функциональный

98 м/с ² (10 г)

Разрушительный

980 м/с ² (100г)

Устойчивость к вибрации

10–55 Гц 1,5 мм DA

Выносливость

Механический

5× 106 операций в секунду

Электрический(Room temperature)

5A   250 В переменного тока/30 В постоянного тока                                             1×10 ⁵ операции (ВКЛ/ВЫКЛ=1 с/9 с)
10А  250VAC/30VDC                       5×10 ⁴ операции (ВКЛ/ВЫКЛ=1 с/9 с)

Работать

состояние

Температура окружающей среды

-40℃~85/105℃

Влажность

от 5 % до 90 %

Прекращение действия

печатная плата

Вес единицы

Около 6 г

Строительство

Пластиковый уплотнитель, защищенный флюсом
