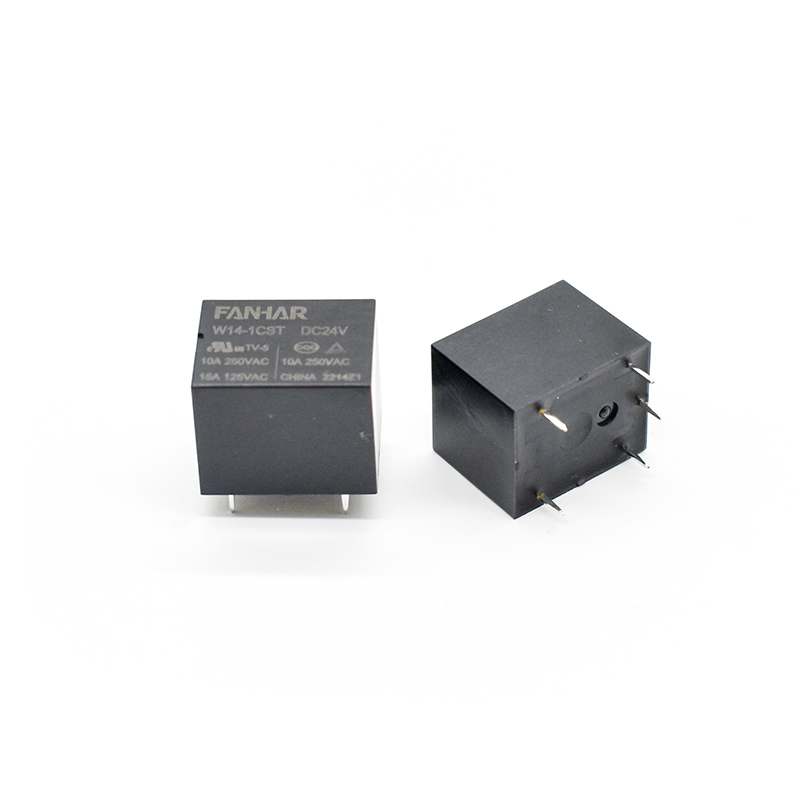

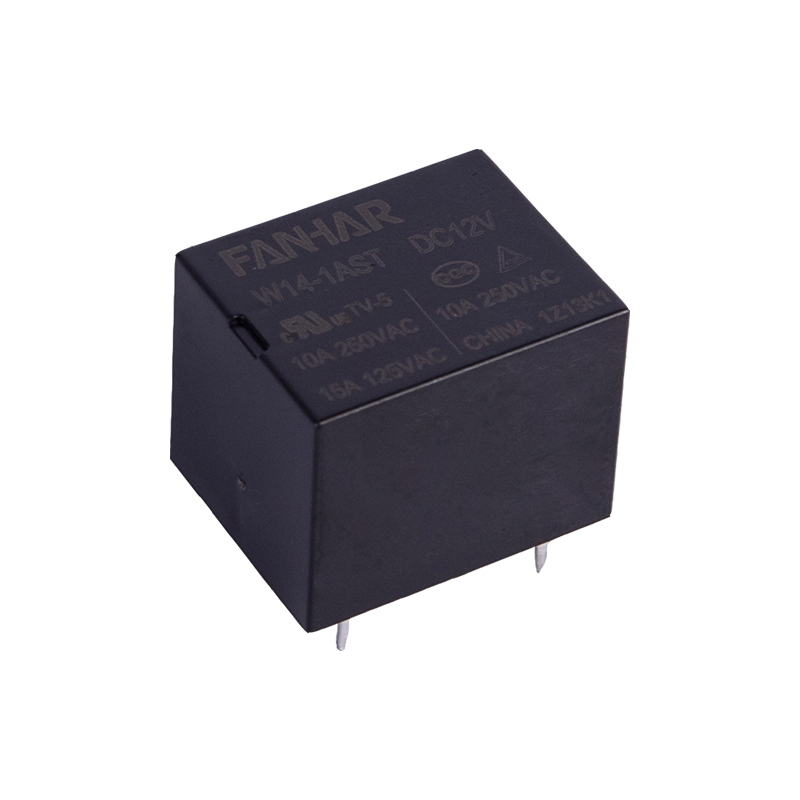

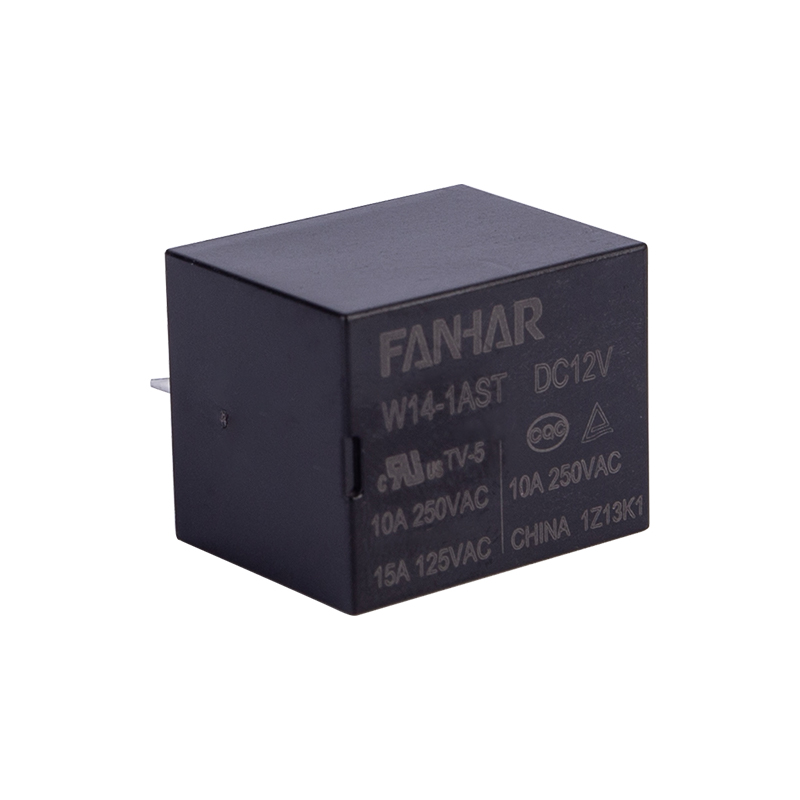

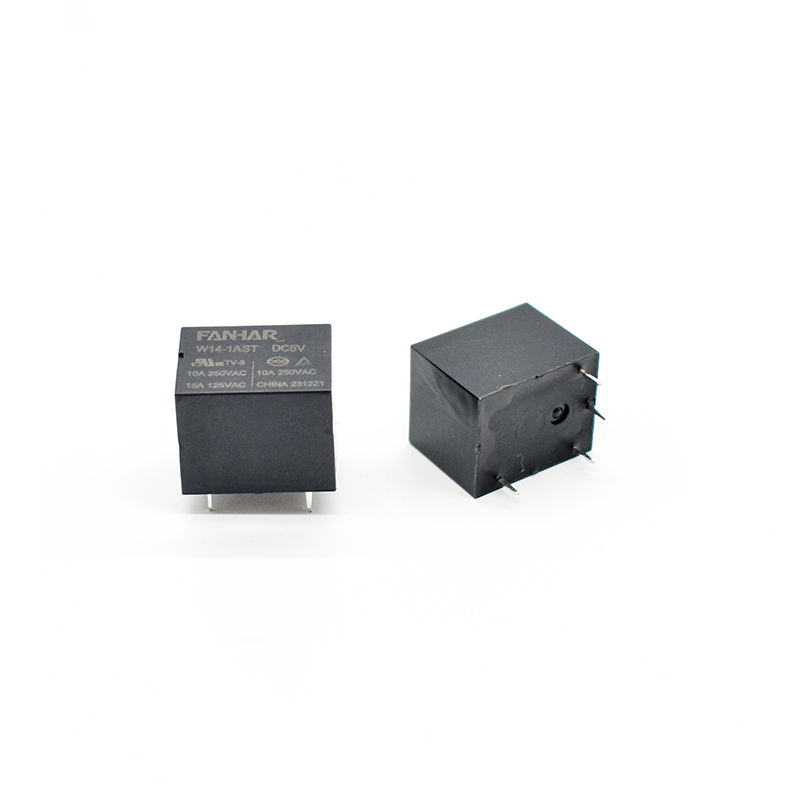

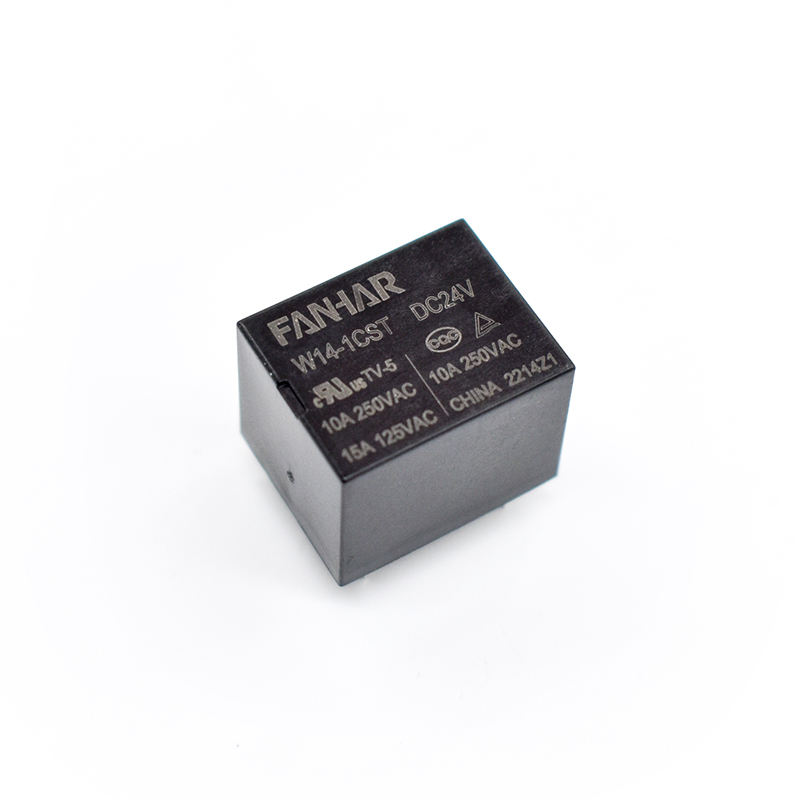

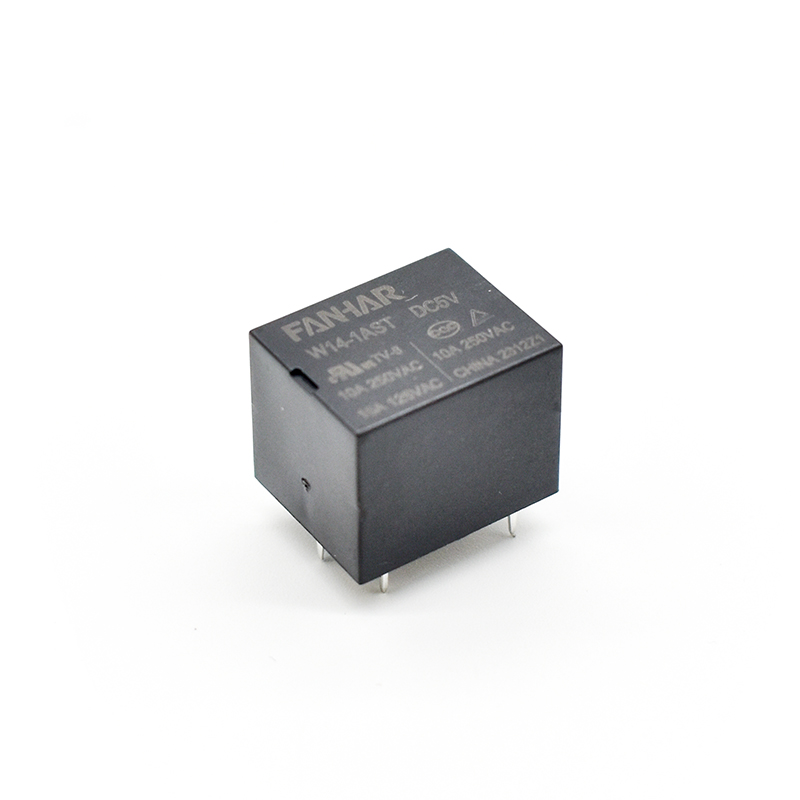

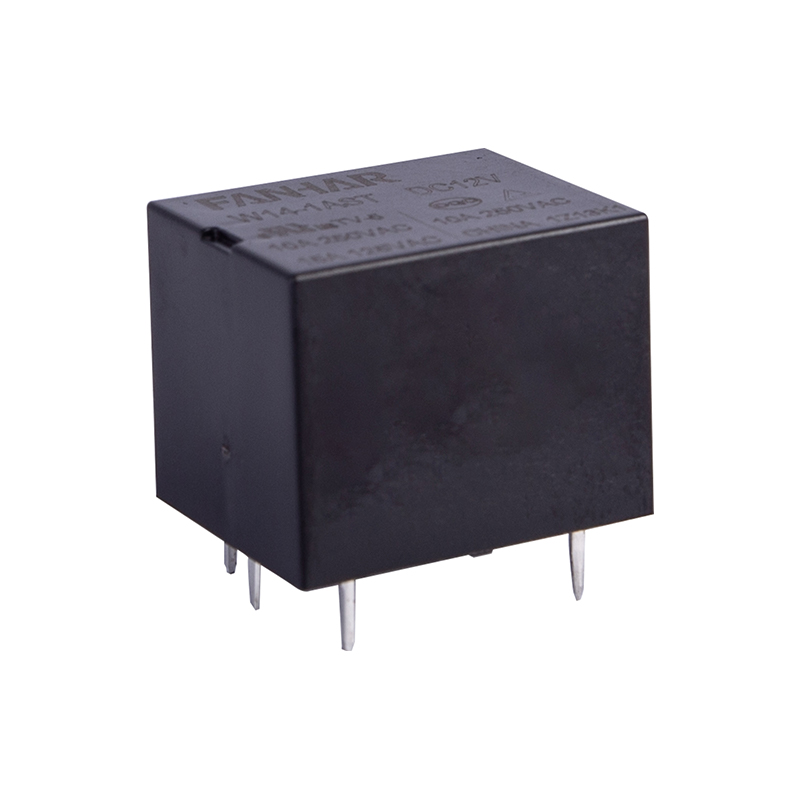

Реле мощности W14 10A 15A, соответствующее требованиям UL TUV CQC

Особенности:
Коммутационная способность 15А
Расположение контактов: 1А, 1С
Обеспечьте соответствие продукта стандартам IEC60335-1.
Доступны продукты с рабочей температурой 105 ℃.
Система изоляции UL: Класс F
Экологически чистый продукт (соответствует RoHS)
Габаритные размеры: (19,2×15,5×15,0) мм
Основное применение: Бытовая техника､Умный дом

Параметры

Технические характеристики	Товар
Контактные данные	Договоренность о контактах		1А, 1Б, 1С
	Контактное сопротивление		≤100 мОм (6 В постоянного тока, 1 А)
	Контактный материал		АгСно ₂
Номинальное значение	Номинальная нагрузка (сопротивление нагрузки)		10А 250 В переменного тока/30 В постоянного тока 15А 125 В переменного тока
	Макс. напряжение переключения		277 В переменного тока/30 В постоянного тока
	Максимальный ток переключения		15А
	Макс. коммутационная способность		2500 ВА/300 Вт
	Минимальная допустимая нагрузка		5 В постоянного тока, 100 мА
Электрический производительность	Сопротивление изоляции (начальное)		1000 МОм (500 В постоянного тока)
	Диэлектрическая прочность (начальная)	Между открытыми контактами	750 В переменного тока, 1 минута
		Между катушкой и контактами	1500 В переменного тока, 1 минута
	Время работы		≤10 мс
	Время выпуска		≤5 мс
Механический производительность	Шок сопротивление	Функциональный	98м/с2(10г)
		Разрушительный	980 м/с2 (100 г)
	Устойчивость к вибрации		10–55 Гц 1,5 мм DA
Выносливость	Механический		1× 10 ⁶ ОП
	Электрический(Room temperature)		5A 250 В переменного тока/30 В постоянного тока 1×10 ⁵ ОП(ON/OFF=1s/9s) 10A 250 В переменного тока/30 В постоянного тока 5×10 ⁴ ОП(ON/OFF=1s/9s) 15А 125VAC 5×10 ⁴ ОП(ON/OFF=1s/9s) 1/2HP 125VAC(motor) 3×10 ⁴ ОП(ON/OFF=1s/9s) 600 Вт 120 В переменного тока (светодиодная лампа) 2,5×10 ⁴ ОП (ON/OFF=1s/9s)
Работать состояние	Температура окружающей среды		-40℃~85/105℃
	Влажность		от 5 % до 90 %
Прекращение действия			печатная плата
Вес единицы			Около 7 г
Строительство			Пластиковый уплотнитель, защищенный флюсом

Описание

Силовое реле W14 с возможностью переключения 15 А — это высокоэффективное реле с возможностью переключения до 15 А, подходящее для различных приложений промышленной и бытовой электроники. Он имеет компактный дизайн, небольшой размер, соответствует экологическим стандартам RoHS и доступен как в герметичной, так и в открытой версии для удовлетворения потребностей различных сред. Реле использует стандартную компоновку печатной платы и поддерживает конфигурации контактов формы A и C, что обеспечивает высокую надежность работы. Диапазон напряжения катушки составляет от 5 В до 24 В постоянного тока, что подходит для различных энергосистем. Кроме того, материал контактов реле W14 посеребрен или позолочен, чтобы обеспечить стабильность и долговечность при длительном использовании. С точки зрения производительности, реле W14 имеет низкое энергопотребление: мощность срабатывания одной катушки составляет всего 0,4 Вт, а мощность срабатывания двойной катушки - 0,8 Вт, что делает его отличным энергосберегающим устройством. В то же время уровень изоляции достигает уровня UL F, а выдерживаемое напряжение — до 15 кВ, что обеспечивает безопасность и надежность в средах с высоким напряжением. Реле W14 также поддерживает функцию автоматической очистки, а герметичная конструкция предотвращает попадание пыли и влаги, продлевая срок службы оборудования. Миниатюрный дизайн делает его пригодным для применения в условиях ограниченного пространства. Благодаря высокой коммутационной способности, низкому энергопотреблению, экологически безопасному дизайну и множеству вариантов конфигурации силовое реле W14 является идеальным решением для управления питанием в области промышленной автоматизации и бытовой электроники.
