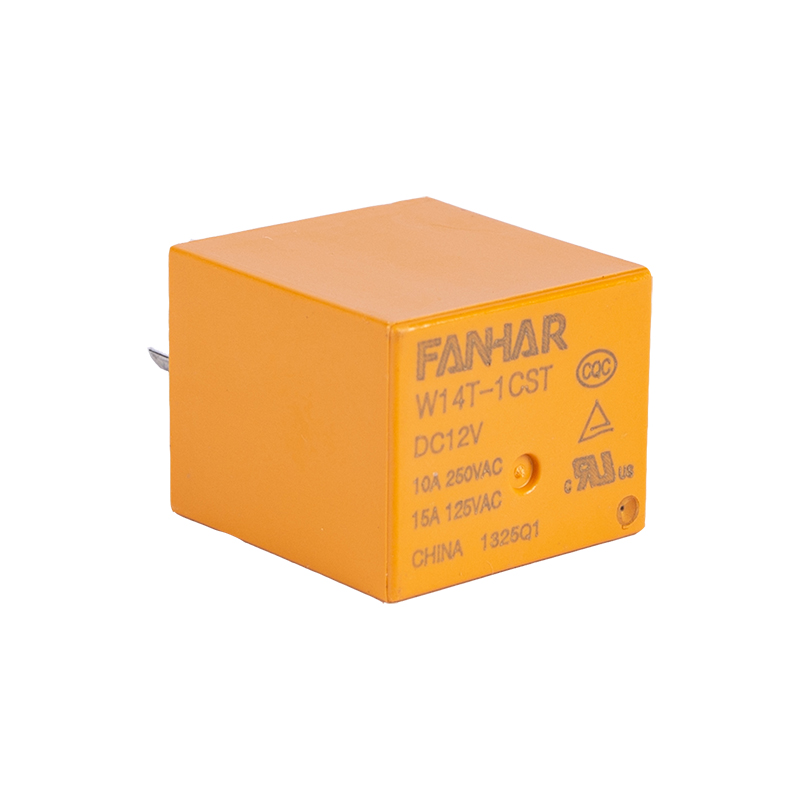

Реле мощности W14T 10A 15A, соответствующее UL TUV CQC

Особенности:
Коммутационная способность 15А
Доступны продукты с рабочей температурой 105 ℃.
Система изоляции UL: Класс F
Сверхминиатюрные стандартные клеммы для печатных плат.
Габаритные размеры: (20,0×16,2×20,5) мм
Основное применение: бытовая техника, умный дом

Параметры

Технические характеристики	Товар
Контактные данные	Договоренность о контактах		1А, 1С
	Контактное сопротивление		≤100 мОм (6 В постоянного тока, 1 А)
	Контактный материал		АгСно ₂
Номинальное значение	Номинальная нагрузка (сопротивление нагрузки)		10 А, 250 В переменного тока/30 В постоянного тока 15 А, 125 В переменного тока
	Макс. напряжение переключения		277 В переменного тока/30 В постоянного тока
	Максимальный ток переключения		15А
	Макс. коммутационная способность		2500 ВА/300 Вт
	Минимальная допустимая нагрузка		5 В постоянного тока, 100 мА
Электрический производительность	Сопротивление изоляции (начальное)		100 МОм (500 В постоянного тока)
	Диэлектрическая прочность (начальная)	Между открытыми контактами	750 В переменного тока, 1 минута
		Между катушкой и контактами	1500 В переменного тока, 1 минута
	Время работы		≤10 мс
	Время выхода		≤5 мс
Механический производительность	Ударопрочность	Функциональный	98 м/с ² (10 г)
		Разрушительный	980 м/с ² (100г)
	Устойчивость к вибрации		10–55 Гц 1,5 мм DA
Выносливость	Механический		1× 10 ⁷ ОП
	Электрический(Room temperature)		5A 250 В переменного тока/30 В постоянного тока 1×10 ⁵ ОП(ON/OFF=1s/9s) 10A 250 В переменного тока/30 В постоянного тока 5×10 ⁴ ОП(ON/OFF=1s/9s) 15А 125VAC 5×10 ⁴ ОП(ON/OFF=1s/9s) 1/2HP 125VAC(motor) 3×10 ⁴ ОП(ON/OFF=1s/9s) 600 Вт 120 В переменного тока (светодиодная лампа) 2,5×10 ⁴ ОП (ON/OFF=1s/9s)
Работать состояние	Температура окружающей среды		-40℃~85℃/105℃
	Влажность		от 5 % до 90 %
Прекращение действия			печатная плата
Вес единицы			Прибл. 12,5 г
Строительство			Пластиковый уплотнитель, защищенный флюсом

Описание

Сверхминиатюрное реле мощности W14T с возможностью переключения на 15 А представляет собой миниатюрное реле, предназначенное для коммутации высокой мощности и подходящее для приложений с ограниченным пространством. Это реле имеет компактный корпус размером всего 19,0 x 15,2 x 15,5 мм и может достигать коммутационной способности до 15 А в ограниченном пространстве, что очень подходит для электронных устройств, требующих высокой эффективности и миниатюризации. Реле поддерживает две распространенные формы конфигурации: форму A (NO) и форму C (DPDT), которые могут удовлетворить потребности различных схемных решений. Его стандартная конструкция печатной платы облегчает интеграцию в различные электронные модули, а также он доступен в версиях с пластиковой герметизацией и паяльной маской для удовлетворения потребностей использования в суровых условиях. Кроме того, продукт соответствует классу огнестойкости UL94 V-0 и прошел сертификацию IEC 60335-1, что гарантирует его надежность с точки зрения безопасности. Реле W14T имеет маломощную конструкцию катушки: потребляемая мощность одной катушки составляет около 0,4 Вт, а мощность двойной катушки - около 0,8 Вт, что делает его более энергоэффективным и эффективным во время работы. Его характеристики быстрого переключения (время контакта менее 10 мс) позволяют ему завершить замыкание и размыкание цепи за короткое время, что очень подходит для приложений, требующих частых операций. Это реле также хорошо адаптируется к окружающей среде, может выдерживать широкий диапазон рабочих температур и поддерживает возможность переключения напряжения до 300 В. Его экологические характеристики также соответствуют стандартам RoHS, что еще больше повышает рыночную конкурентоспособность продукта. W14T Power Relay — это миниатюрное реле, которое сочетает в себе высокую производительность, миниатюрность и надежность и является идеальным выбором для инженеров при проектировании компактных электронных устройств.
